CST如何在没有场监视器的情况下获得EBDH场

有时候在CST软件仿真结束之后我们想看某个频点的电场磁场，但是仿真之前也没有设置这个频点的监视器，是不是需要重新设置再仿真呢？频域求解器可以不需要。

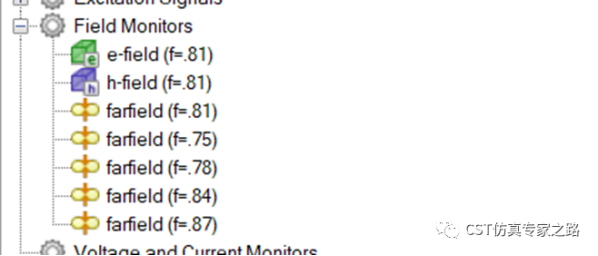

以自带天线为例，已经定义了一个频点的电场磁场：

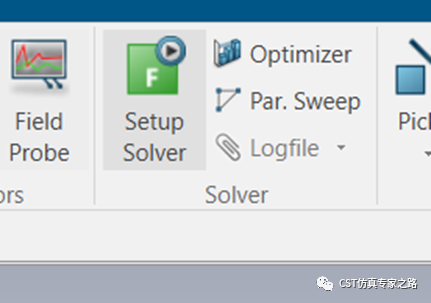

用F求解器仿真：

正常获得这个频率下的E，H和表面电流：

如果进入S参数结果：



加个标尺，然后右键计算这个频率的场：

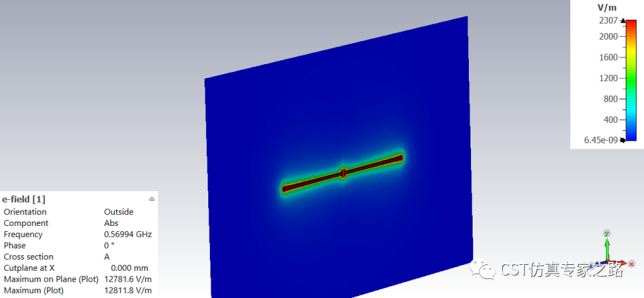

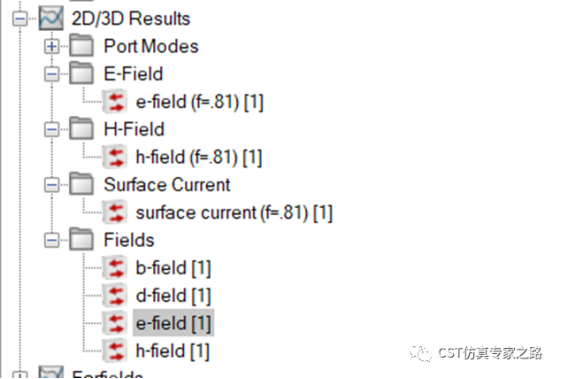

就获得任意频率的BDEH四个场：
