CST软件2023版新功能介绍1：EMI接收机仿真

本期开始将陆续介绍CST2023版本新功能。这次我们正式介绍一下EMI接收机仿真：EMI接收机是EMC仿真中非常重要的一个功能，CST自带的EMI接收机可以完美地模拟CE、RE等测量过程，根据不同测试频段选择合适的RBW，并且支持PK、AV、QP等不同的检波方式。



接下来给大家演示软件使用的过程。

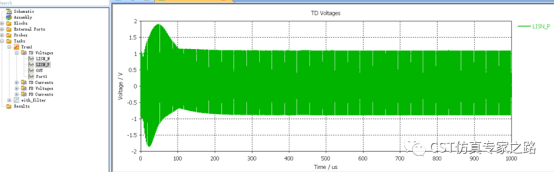

1、首先进行DCDC开关电源场路协同仿真，得到LISN_P的时域电压信号。此处略掉仿真的详细过程。

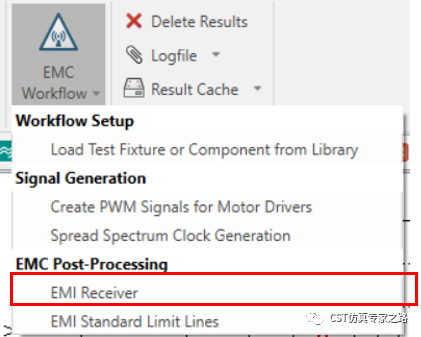

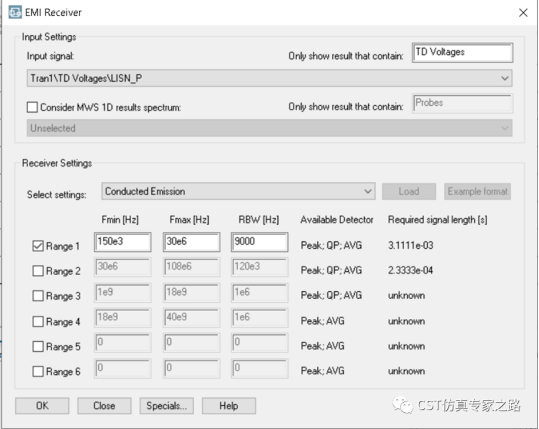

2、从EMC Workflow中打开EMI receiver程序，进入设置界面。

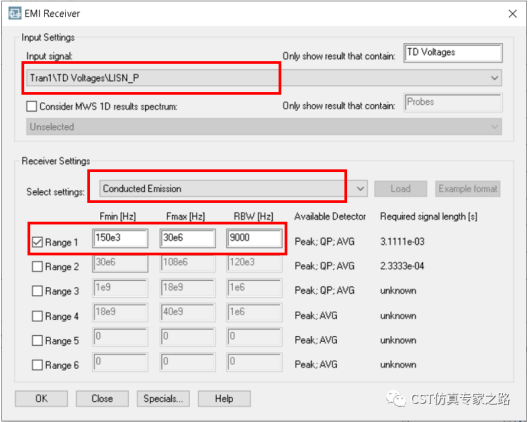

2、在Input signal中选择LISN_P，Select settings中选择ConductedEmission，选择Range1。

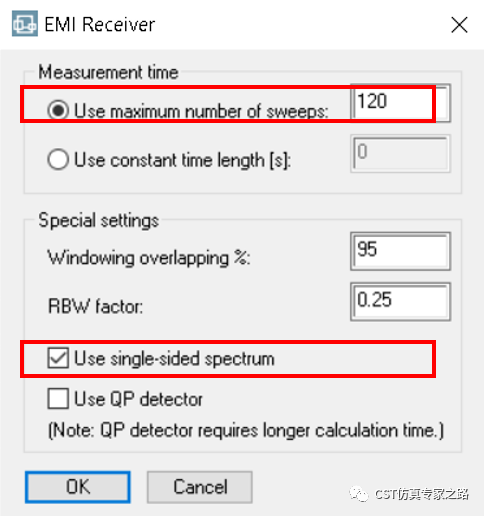

3、点击special，弹出对话框。此处默认设置不用调整，Number of sweeps代表扫描周期，默认120个周期。默认勾选single-side spectrum，如果不勾选的话，将会按照double-side spectrum处理，结果会相差6dB，这里根据接收机的实际情况来决定。

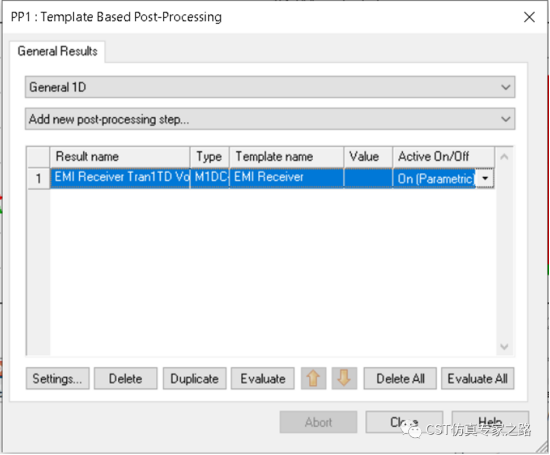

4、设置好后在PP后处理里面已经创建好了接收机的后处理程序，点击Evaluate。

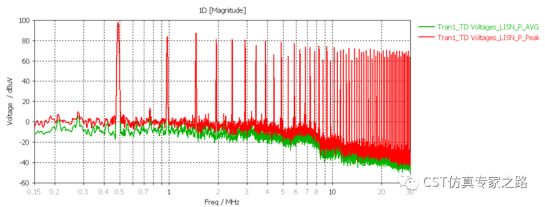

5、得到最终结果。
