CST软件如何截取部分封装或者PCB进行仿真

本期将介绍CST软件在EDA领域里的常见问题，如何选取部分的封装或者PCB进行仿真。

这里的选取部分是选取仿真区域，用CST软件进行PCB或者封装仿真不需要简化EDA文件模型。

用户在仿真PCB时，有时候只需要仿真其中部分的网络(nets)，CST软件 EDA import功能能方便的选取部分的区域进行仿真。并且可以手动改变仿真的区域。



EDA模型导入

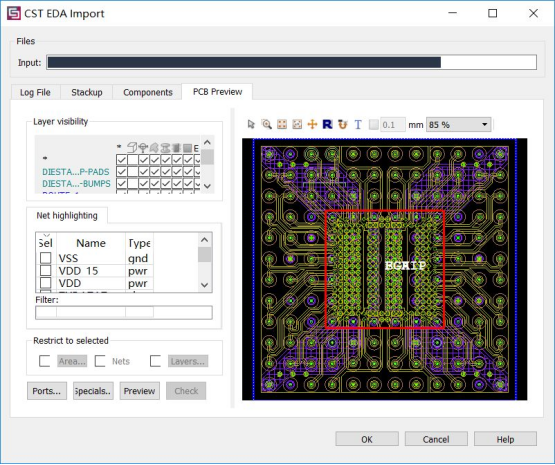

导入EDA文件，这里我们还是导入仿真实例002中的芯片封装，如下图所示：

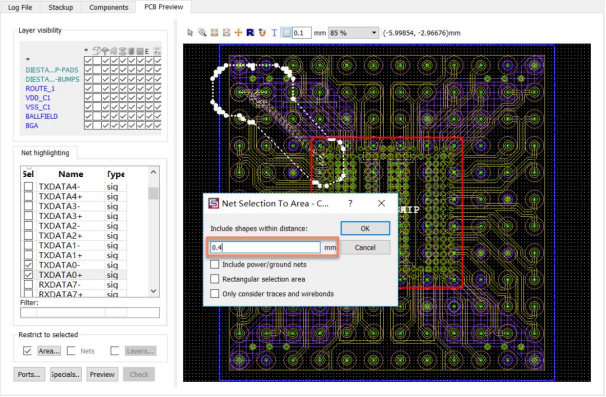

如果我们只想仿真TXDATA0+和TXDATA0-，则勾选中需要仿真的网络名，勾选Area，并点击Area，弹出对话框如下图所示：





 这里我们选择距离网络0.4mm的区域，点击OK。

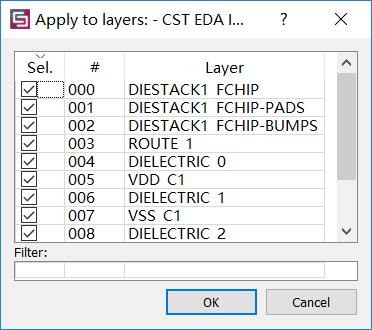

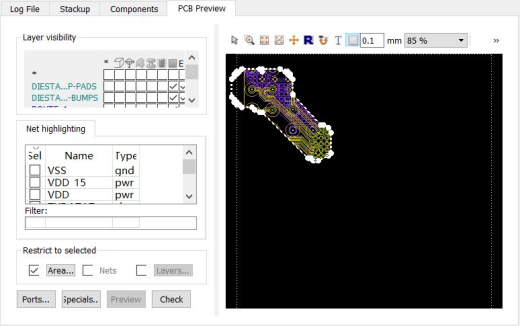

再点OK，将所有层网络都考虑在内。点击Preview，如下图所示：

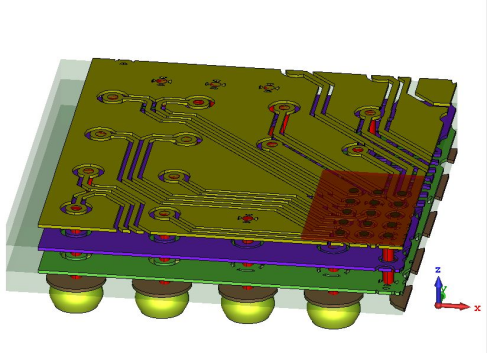

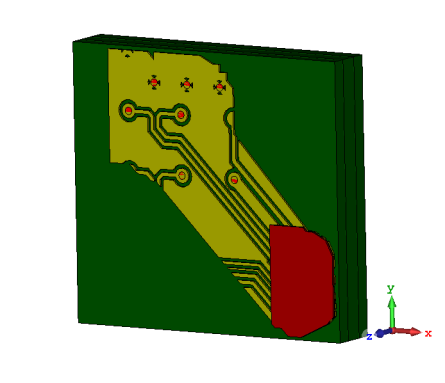

这时候再点击EDA import下的OK按钮，可以在微波工作室中看到三维结构如下图所示：

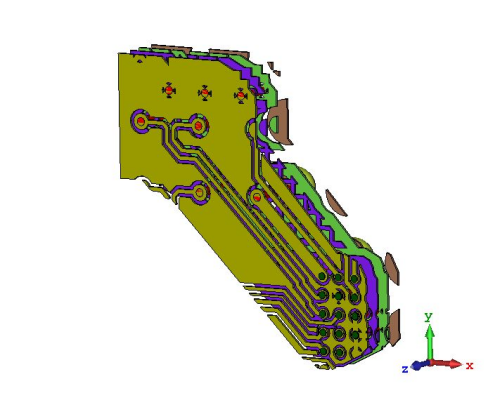

隐藏了介质层后，如下图所示：

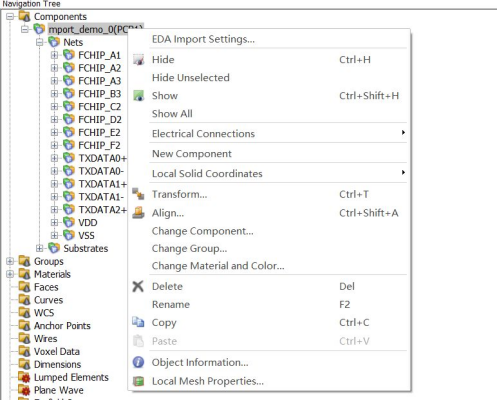

我们右键点击导航栏里Components下的第一个目录，点击EDA Import Setting。返回EDA Import界面进行修改，如下图所示：

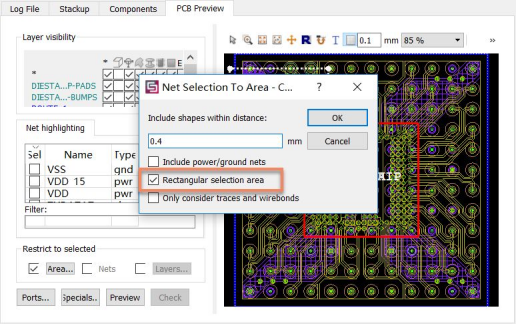

这次我们勾选Rectangular selection area，如下图所示：

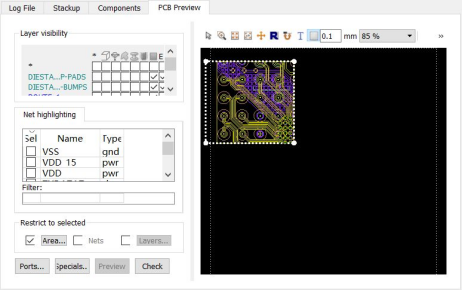

再点OK，将所有层网络都考虑在内。点击Preview，如下图所示：

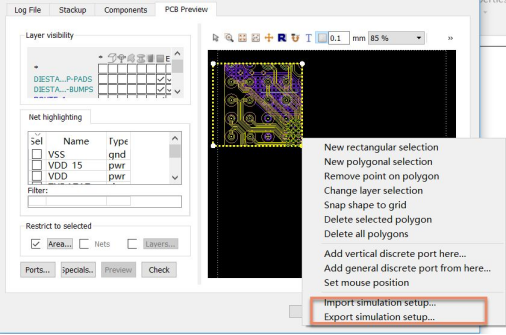

我们在预览界面下，点击右键，可以自定义改变仿真模型导入区域（图中的长方形方框）。同时，我们还能将所做的设定进行导出，用以下次调用。





这时候再点击EDA import下的OK按钮，可以在微波工作室中看到三维结构如下图所示：

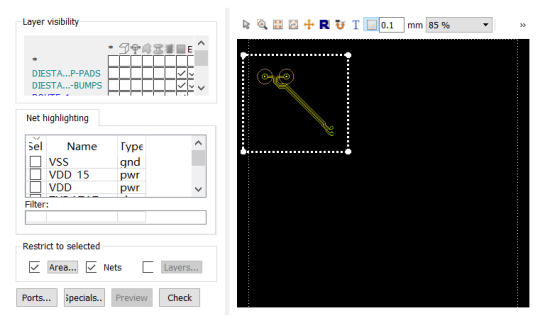

我们再勾选上Nets旁的方框，并点击Preview，如下图所示



这时候只考虑选中的Nets。

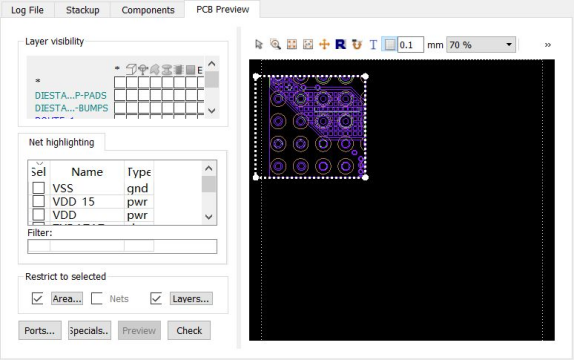

同样，当我们勾选了Layers，并选择对应的层，此时，模型也只导入选中的层，Preview后，如下图所示：





边界条件设置

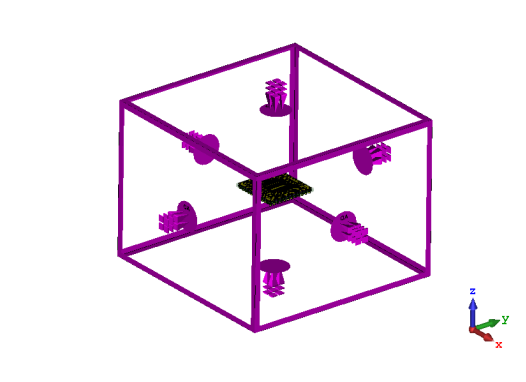

如果我们导入的是整板，我们推荐用Open add space的边界条件，可以模型EMI等辐射发射问题，如下图所示:





当我们只导入并仿真部分网络时，为了避免新的截断的边界引起的反射能量，我们建议在边界处直接用Open边界条件。

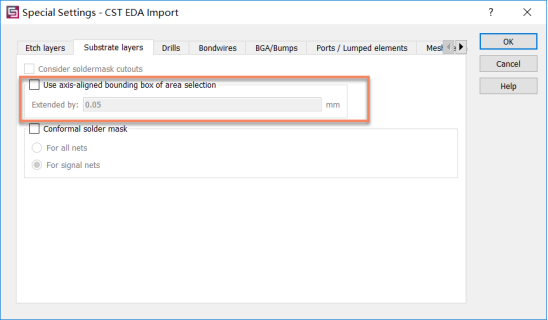

此外我们需要在下图处，去掉默认的勾，以避免软件自动增加一段介质区域，如下图所示：

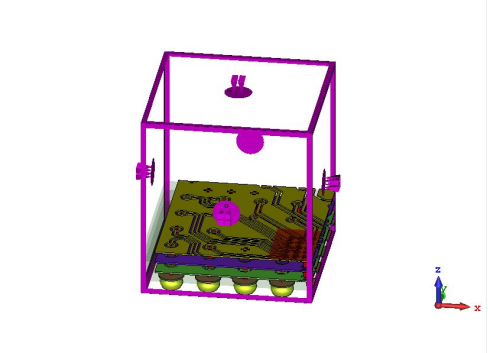

此时仿真模型的边界如下图所示：



CST软件里EDA导入操作非常简单，不需要对EDA文件进行额外的简化。在仿真局部SI问题时，可以用以上提到的局部导入模型的方法。

---
