CST软件如何实现S-parameter随其他参数变化的1D曲线

本期的FAQ更新一个非常高频的问题,如何实现S-parameter随其他参数变化的1D曲线。有的时候也不一定是S参数,可能是用户关心的阻抗结果,也可能是VSWR等。

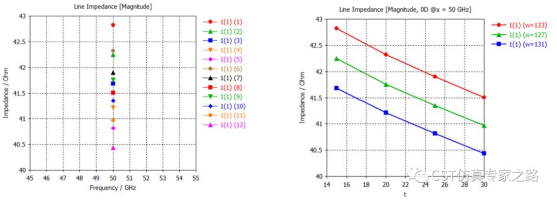

在老版本的时候,CST软件有个后处理的宏可以很容易的将某一频点下的0D转换成1D结果,如下面左图转换成右图的形式。

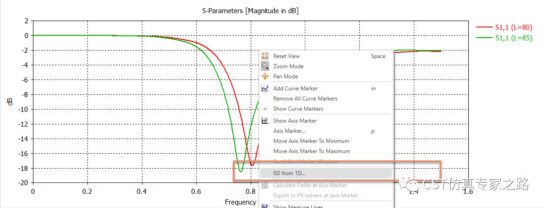

 如果没有了这个宏,则需要在后处理(post-processing)里进行一系列的操作(用 general中的y give x)才可以实现。其实在CST2019里实现这个功能更容易了,只要右键选择0Dfrom1D就可以实现。

 FSS的例子

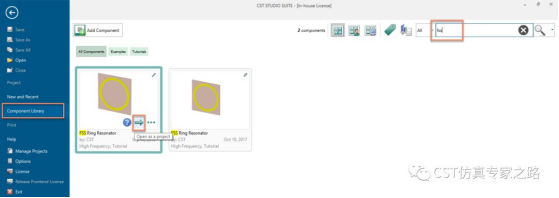

关于这个功能,我们以CST软件自带的简单的FSS来举例说明,首先打开软件Compoents library下搜索到自带的FSS Ring例子,如下图所示。

Compoents library下可以搜到大量的案例模型,这里就是个FSS的金属环的例子。

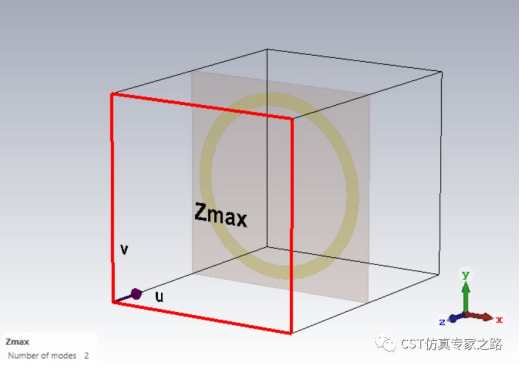

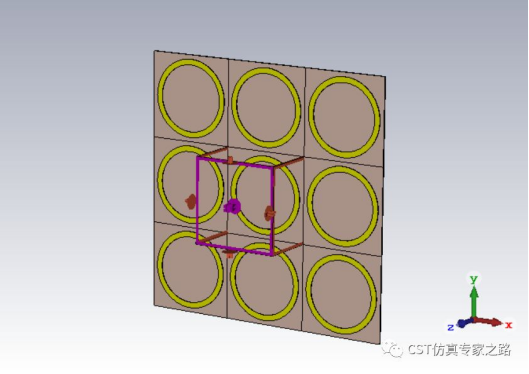

 模型如上图所示,是一个周期结构的金属环,打开软件的边界条件可以看到,这里用的是频域求解器的Unitcell边界,如下图所示:

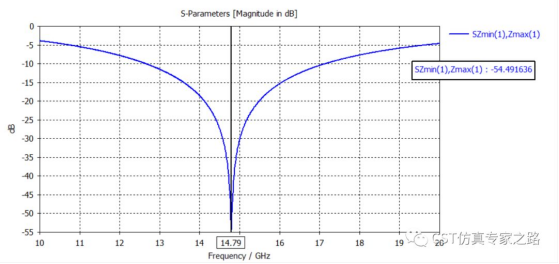

以默认的参数金属环外径3.5,内径3的情况下得到的透波随频率变换的曲线SZmin(1),Zmax(1)如下图所示:很明显在14.79GHz有一个阻带频点。

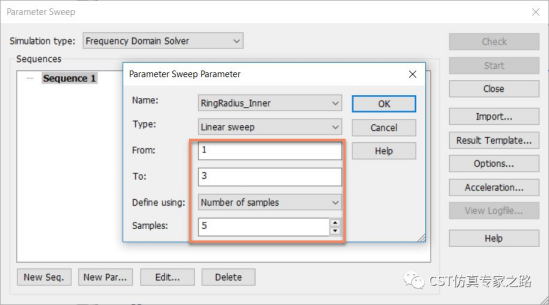

我们改变一下内径从3改到1进行一系列的参数扫描得到结果如下:

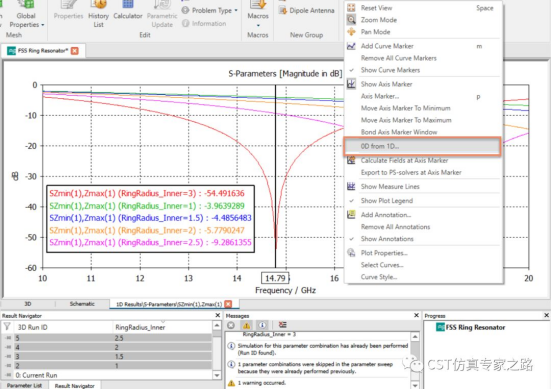

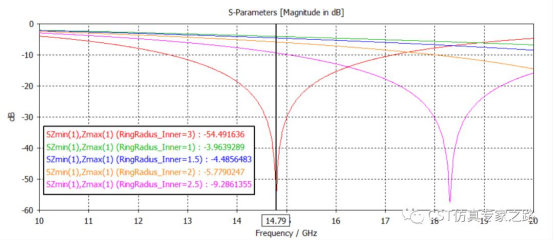

我们得到的参数扫描的结果如下图所示:

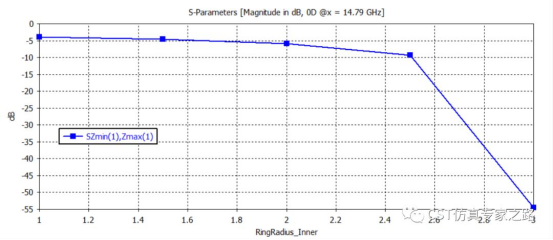

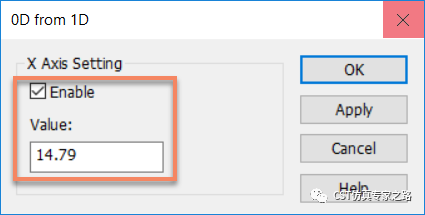

 当我们想得到一个在14.79GHz下不同金属环内径参数的透波比的情况,我们只需要如文章开头的方法,右键选择0D from 1D,并选择频点为14.79,就可以得到随内径变化的1D result的结果了。



当然如果你要恢复原来的显示,只需要右键选择0D from 1D,并将Enable的勾去掉即可。

 小结

本文简单介绍了CST软件2019的一个小功能,以及Compoents library找例子的方法。如果觉得有点点用,欢迎转发关注,,提高作者积极性。视读者反馈,后续可能会写如何用CST软件仿真带隙图等教程。
