一图看懂BLE广播数据包

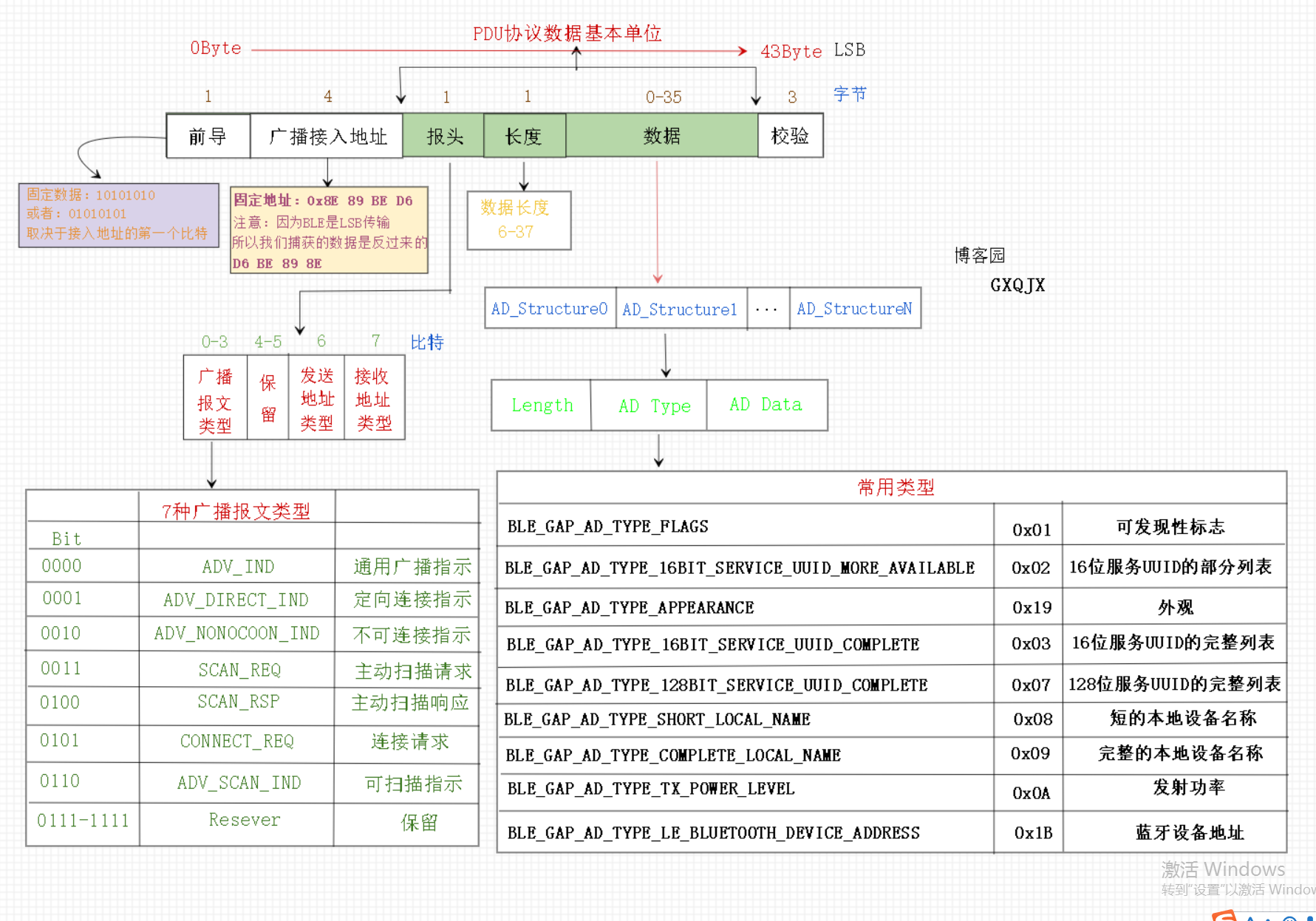

从机广播时的数据包如下图：

注意：

1. 广播接入地址：固定为0x8E 89 BE D6,在广播、扫描、发起连接时使用。因为BLE蓝牙是LSB传输，
   所以先捕获到低字节数据，即 0xD6 BE 89 8E
2. 当主从设备建立连接后，广播接入地址会被变成 数据接入地址，这是个随机值，不同的连接有不同的值
3. 发送地址类型 和 接收地址类型：分 公共地址(Public Address)还是随机地址(Random Address)
   公共地址(Public Address)：0
   随机地址(Random Address)：1
4. AD_Structure：
   Length：AD Type和AD Data的长度。
   AD Type：指示AD Data数据的含义。
5. BLE广播时是强制包含GAP服务和GATT服务的，但是这两个服务的UUID是没有放进广播包里的

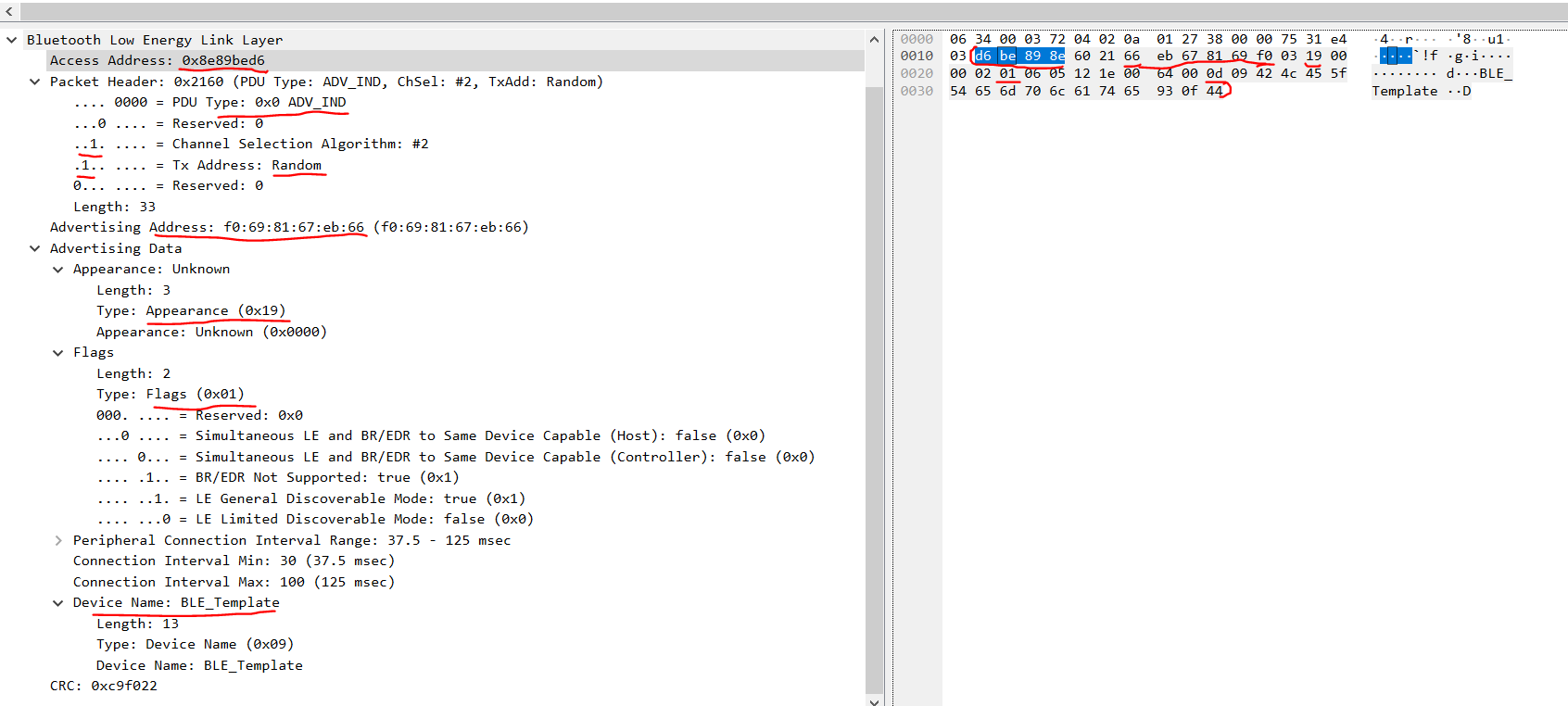

我们看看实际捕获到一个数据：如图

捕获的数据是：d6 be 89 8e ：广播接入地址0x8E 89 BE D6
60：0110 0000 -----bit7(RxAdd)是0，bit6(TxAdd)是1，发送地址是Random Address，广播类型是通用广播(ADV_INI 0000)
21：后面数据一共33个字节
66 eb 67 81 69 f0：设备地址f0 69 81 67 eb 66，Random Address
0319 00 00：0x03---后面3字节，0x19:外观特性，AD Data:00 00
0201 06：0x02---后面2字节，0x01:可发现性标志
0512 1e 00 64 00：0x05---后面5字节，0x12:从机的最小最大连接间隔，0x1e(30,37.5ms)，0x64(100,125ms)
0d09 42 4c 45 5f 54 65 6d 70 6c 61 74 65：0x0d---后面13字节，0x09:完整的设备本地名称 BLE_Template
93 0f 44：校验码
