NRF528xx 芯片外设常用函数与事件速查(二)-----PPI /WDT/NVMC/

一、PPI 可编程外设互联(Programmable Peripheral Interconnect)

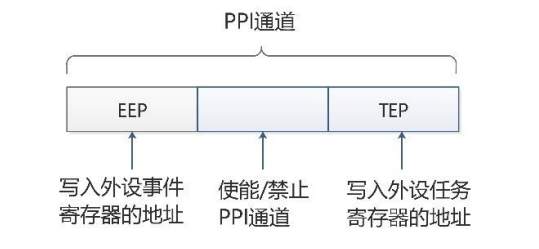

原理：简单来讲，不同外设模块的事件和任务的发生，都会由相关的事件寄存器和任务寄存器触发。而PPI的作用就是
将事件和任务的寄存器地址分别放入PPI通道的两端，事件产生时不用经过CPU直接触发对应任务

1. ret_code_t nrf_drv_ppi_init(void)
   作用：初始化PPI模块
   示例：nrf_drv_ppi_init();

2. nrfx_err_t nrfx_ppi_channel_alloc(nrf_ppi_channel_t * p_channel)
   作用：申请PPI通道,可用20个通道(0-19)
   示例：nrf_ppi_channel_t ppi_channel1;
   --------nrfx_ppi_channel_alloc(&ppi_channel1);

3. nrfx_err_t nrfx_ppi_channel_assign(nrf_ppi_channel_t -----channel,
   ------------------------------------------uint32_t --------------eep,
   ------------------------------------------uint32_t --------------tep)
   作用：绑定PPI通道的事件端地址和任务端地址
   示例：nrfx_ppi_channel_assign(ppi_channel1,
   --------------------------------nrfx_gpiote_in_event_addr_get(NRF_GPIO_PIN_MAP(0,13)),
   --------------------------------nrfx_gpiote_out_task_addr_get(NRF_GPIO_PIN_MAP(0,3)));

4. nrfx_err_t nrfx_ppi_channel_fork_assign(nrf_ppi_channel_t channel, uint32_t fork_tep)
   作用：绑定PPI通道的次级任务端地址
   示例：nrfx_ppi_channel_assign(ppi_channel1,nrfx_gpiote_out_task_addr_get(NRF_GPIO_PIN_MAP(0,3)));

5. nrfx_err_t nrfx_ppi_group_alloc(nrf_ppi_channel_group_t * p_group)
   作用：申请分配PPI组别,共6个组别
   示例：nrf_ppi_channel_group_t ppi_group;
   ---------nrfx_ppi_group_alloc(&ppi_group);

6. nrfx_err_t nrfx_ppi_channel_include_in_group(nrf_ppi_channel_t channel,
   -----------------------------------------------------nrf_ppi_channel_group_t group)
   作用：添加PPI通道到PPI组别
   示例：nrfx_ppi_channel_include_in_group(ppi_channel1,ppi_group);

7. nrfx_err_t nrfx_ppi_channel_remove_from_group(nrf_ppi_channel_t channel,
   -----------------------------------------------------nrf_ppi_channel_group_t group)
   作用：删除PPI通道从PPI组别
   示例：nrfx_ppi_channel_remove_from_group(ppi_channel1,ppi_group);

8. nrfx_err_t nrfx_ppi_group_enable(nrf_ppi_channel_group_t group)
   作用：使能PPI组
   示例：nrfx_ppi_group_enable(ppi_group);

9. nrfx_err_t nrfx_ppi_group_disable(nrf_ppi_channel_group_t group)
   作用：禁止PPI组
   示例：nrfx_ppi_group_disable(ppi_group);

二、WDT看门狗

1. ret_code_t nrfx_wdt_init(nrfx_wdt_config_t const * p_config,
   ----------------------------------nrfx_wdt_event_handler_t wdt_event_handler)
   作用：初始化WDT
   示例：//使用外部晶振，配置32.768KHz低频时钟，如果不配置，WDT会强制使用内部低频RC时钟
   ---------err_code = nrf_drv_clock_init();
   ---------APP_ERROR_CHECK(err_code);
   ---------nrf_drv_clock_lfclk_request(NULL);
   ---------//定义WDT结构体并配置
   ---------nrfx_wdt_config_t config = NRFX_WDT_DEAFULT_CONFIG;
   ---------//初始化WDT
   ---------nrfx_wdt_init(&config, wdt_event_handler);
   ---------void wdt_event_handler(void){...}

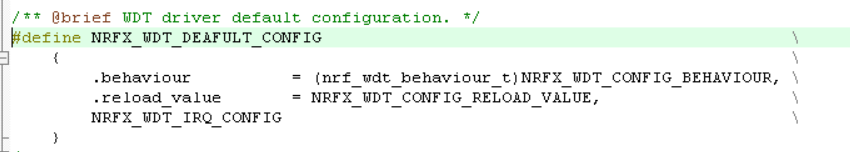

   ---------//宏配置NRFX_WDT_DEAFULT_CONFIG


2. nrfx_err_t nrfx_wdt_channel_alloc(nrfx_wdt_channel_id * p_channel_id)
   作用：申请喂狗通道
   示例：nrfx_wdt_channel_id wdt_channel_id;
   ----------nrfx_wdt_channel_alloc(&wdt_channel_id);

3. void nrfx_wdt_enable(void)
   作用：使能喂狗
   示例：nrfx_wdt_enable();

4. void nrfx_wdt_channel_feed(nrfx_wdt_channel_id channel_id)
   作用：喂狗
   示例：nrfx_wdt_channel_feed(wdt_channel_id);

三、片内flash--NVMC
Flash一共256个页面，每个页面4k byte，一共1MB大小
Flash 地址范围是:0x0000 0000~0x0010 0000,共 1M 字节

1. void nrf_nvmc_page_erase(uint32_t address)
   作用：填入第N页的起始地址，擦除整页数据
   示例：擦除第127页(第127页的起始地址是:127 * 4 * 1024 = 0x0007F000)
   -------nrf_nvmc_page_erase(0x0007F000);

2. void wait_for_flash_ready(void)
   作用：等待flash就绪

3. void nrf_nvmc_write_bytes(uint32_t address, const uint8_t * src, uint32_t num_bytes)
   作用：向flash指定地址写入一串数据
   示例：uint8_t data[5] = {...}；
   nrf_nvmc_write_bytes(0x0007F000,data,5);
