深刻理解单片机上拉电阻（1）

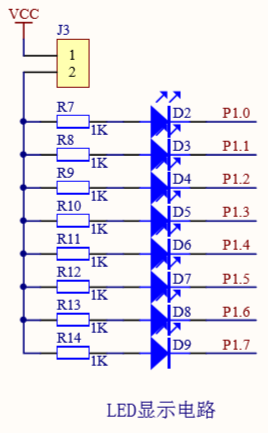

刚接触上拉/下拉电阻概念的时候，经常把下面的排阻：

（！！！！一般单片机外接LED显示电路只能设计成这样，为什么，第二讲再讲）

误认为是上拉电阻，其实不是这样的，这排电阻主要是限流起保护电路作用。

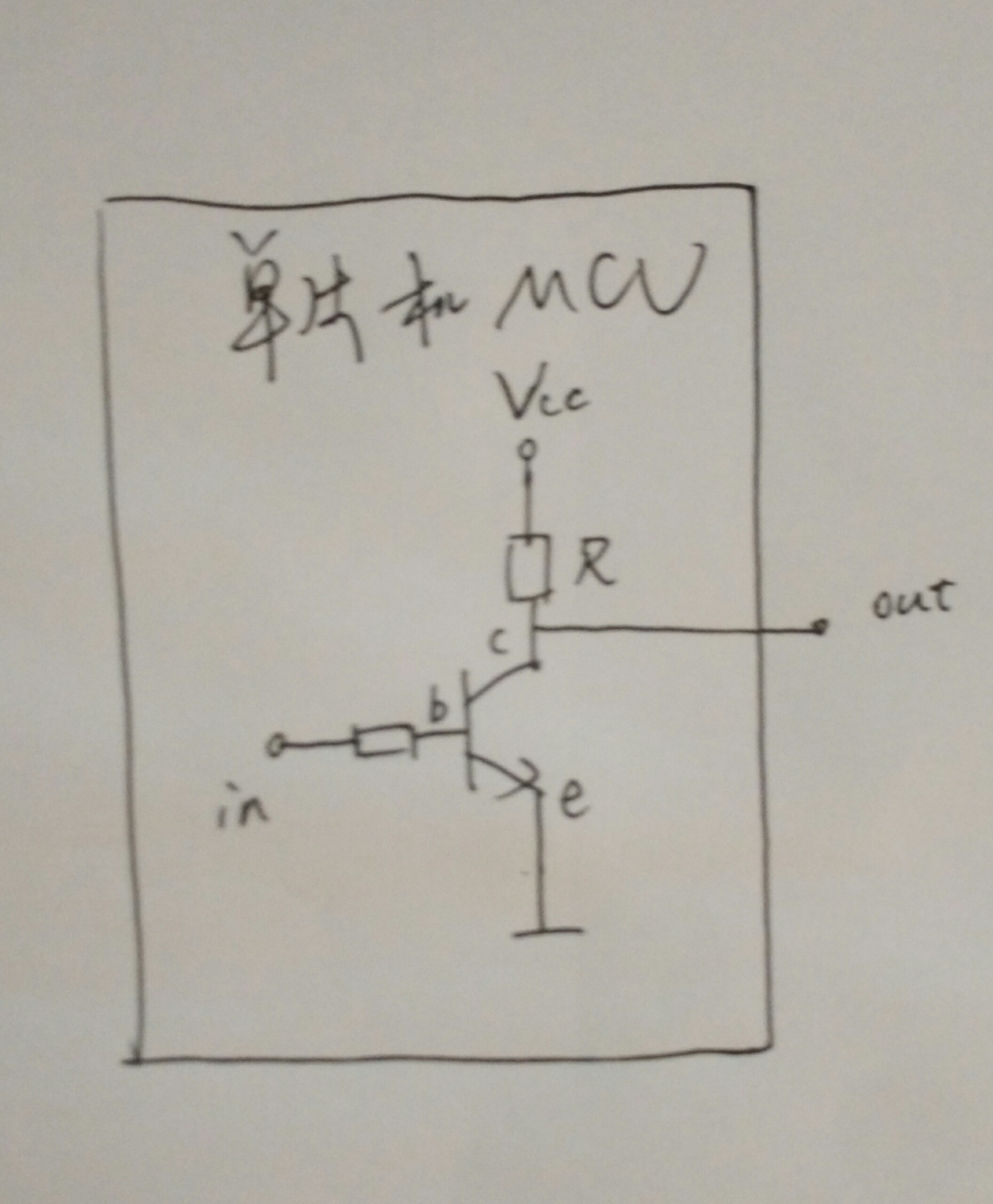

真实的上拉电阻是集成在芯片内部的，以I/O口上拉电阻为例，是这样的：

R为上拉电阻，通常很大为10k左右，为什么很大，下面会说

该电路类似于（1）单管共射放大电路直流通路（2）非门电路（拓展一下，这两个电路和本文无关）

（1）当没有输入时，三极管基极电流为0，三极管截止（不导通），电压通过上拉电阻R传导给I/O口输出高电平即out为高电平，则第一张图LED不发光。如图：

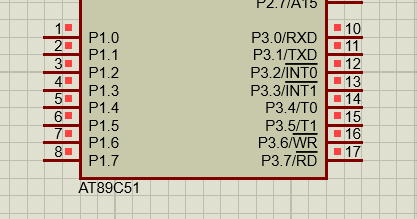

 这是protues仿真时运行的程序，GPIO默认输出高电平（红点代表高电平）

（2）当有输入时，三极管基极电流不为0，三极管处于放大状态（为什么处于放大状态：这是由于基极电阻和上拉电阻共同决定的，芯片厂商已经设计好，不用管）

此时IO口输出的电压为Vcc-I(e)*R≈0，即输出低电平，这样第一张图的LED就发光了。

以上就是上拉电阻的作用了，可以使IO即输出低电平也可以输出高电平。

（3）注：特别注意！！！in口有输入并不代表给I/O口赋值为1，同样，in口没有输出并不代表给I/O口赋值为0，赋值只是起到触发作用，可能里面有触发器（个人猜测）
