WPF 大屏数据可视化：用 LiveCharts 快速实现带标签 + 图例的饼图

在 WPF 数据可视化场景中（如大屏看板、统计报表），饼图是展示数据占比的核心组件。本文基于 LiveCharts.Wpf.NetCore3 图表库，通过 纯 Code-Behind 方式 实现一个功能完整的饼图，包含多品类占比展示、标签定制、图例配置、鼠标悬浮交互，同时附带所有核心参数的详细说明，新手也能快速落地。

一、前置准备

1. 环境要求

.NET Core 3.1 及以上版本（或 .NET 5/6/7/8）
Visual Studio 2019 及以上

2. 安装图表库

通过 NuGet 安装核心包（与折线图案例共用同一库，无需重复安装）：

右键项目 →「管理 NuGet 程序包」
搜索 LiveCharts.Wpf.NetCore3 → 安装最新稳定版

二、完整实现代码

1. XAML 布局（仅定义饼图控件）

前台仅需创建饼图容器，所有逻辑通过后台代码控制：

xml

<Window x:Class="LiveChartsPieDemo.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:lvc="clr-namespace:LiveCharts.Wpf;assembly=LiveCharts.Wpf"
        Title="饼图参数详解案例" Height="600" Width="900"
        Background="#1E1E1E" Loaded="Window_Loaded">
    <Grid Margin="20">
        <!-- 饼图容器：深色边框+圆角 -->
        <Border Background="#2D2D2D" CornerRadius="8" Padding="20">
            <Grid>
                <Grid.RowDefinitions>
                    <RowDefinition Height="35"/> <!-- 标题行 -->
                    <RowDefinition Height="*"/> <!-- 饼图行 -->
                </Grid.RowDefinitions>

                <!-- 图表标题 -->
                <TextBlock Text="产品品类销售占比分析"
                           Foreground="White" FontSize="18"
                           Margin="10,0,0,0" VerticalAlignment="Center"/>

                <!-- 饼图核心控件（命名供后台操作） -->
                <lvc:PieChart x:Name="pieChart"
                              Grid.Row="1"
                              Background="Transparent"
                              Hoverable="True"
                              LegendLocation="Right"> <!-- 图例位置（右侧） -->
                </lvc:PieChart>
            </Grid>
        </Border>
    </Grid>
</Window>

2. Code-Behind 后台逻辑（核心参数配置）

所有饼图数据、样式、标签、交互逻辑均在后台实现，无需 MVVM 绑定：

csharp

运行

using LiveCharts;
using LiveCharts.Defaults;
using LiveCharts.Wpf;
using System;
using System.Windows;
using System.Windows.Media;

namespace LiveChartsPieDemo
{
    public partial class MainWindow : Window
    {
        // 定时器：模拟实时数据更新（可选，用于动态调整占比）
        private System.Timers.Timer _updateTimer;

        public MainWindow()
        {
            InitializeComponent();
        }

        // 窗口加载时初始化饼图
        private void Window_Loaded(object sender, RoutedEventArgs e)
        {
            InitPieChart(); // 初始化饼图配置
            StartRealTimeUpdate(); // 启动实时数据更新（可选）
        }

        /// <summary>
        /// 初始化饼图：配置数据、样式、标签、图例
        /// </summary>
        private void InitPieChart()
        {
            #region 1. 定义饼图系列（核心数据+样式）
            var pieSeriesCollection = new SeriesCollection
            {
                // 品类A：占比35%
                new PieSeries
                {
                    // ========== 数据相关 ==========
                    Title = "品类A", // 品类名称（用于图例+标签）
                    Values = new ChartValues<ObservableValue> { new ObservableValue(35) }, // 占比数值（支持实时更新）
                    DataLabels = true, // 是否显示标签（占比信息）
                    LabelPoint = point => $"{point.Title}\n{point.Y}%", // 标签格式（名称+占比）

                    // ========== 样式相关 ==========
                    Fill = new SolidColorBrush(Colors.Orange), // 饼图扇区颜色
                    Stroke = new SolidColorBrush(Color.FromRgb(30, 30, 30)), // 扇区边框色（区分扇区）
                    StrokeThickness = 2, // 边框宽度
                    Opacity = 0.9, // 透明度（0-1）

                    // ========== 交互相关 ==========
                    HoverPushOut = 15, // 鼠标悬浮时扇区向外偏移距离（视觉突出）
                    IsHitTestVisible = true // 是否响应鼠标事件
                },

                // 品类B：占比25%
                new PieSeries
                {
                    Title = "品类B",
                    Values = new ChartValues<ObservableValue> { new ObservableValue(25) },
                    DataLabels = true,
                    LabelPoint = point => $"{point.Title}\n{point.Y}%",
                    Fill = new SolidColorBrush(Color.FromRgb(144, 238, 144)), // 浅绿
                    Stroke = new SolidColorBrush(Color.FromRgb(30, 30, 30)),
                    StrokeThickness = 2,
                    HoverPushOut = 15
                },

                // 品类C：占比20%
                new PieSeries
                {
                    Title = "品类C",
                    Values = new ChartValues<ObservableValue> { new ObservableValue(20) },
                    DataLabels = true,
                    LabelPoint = point => $"{point.Title}\n{point.Y}%",
                    Fill = new SolidColorBrush(Colors.Purple),
                    Stroke = new SolidColorBrush(Color.FromRgb(30, 30, 30)),
                    StrokeThickness = 2,
                    HoverPushOut = 15
                },

                // 品类D：占比20%
                new PieSeries
                {
                    Title = "品类D",
                    Values = new ChartValues<ObservableValue> { new ObservableValue(20) },
                    DataLabels = true,
                    LabelPoint = point => $"{point.Title}\n{point.Y}%",
                    Fill = new SolidColorBrush(Colors.Red),
                    Stroke = new SolidColorBrush(Color.FromRgb(30, 30, 30)),
                    StrokeThickness = 2,
                    HoverPushOut = 15
                }
            };
            #endregion

            #region 2. 绑定系列+配置标签样式
            // 将饼图系列添加到图表
            pieChart.Series = pieSeriesCollection;

            // 全局标签样式配置（统一控制所有标签）
            foreach (var series in pieChart.Series)
            {
                var pieSeries = (PieSeries)series;
                pieSeries.LabelPosition = PieLabelPosition.Outline; // 标签位置（Outline/Inside/Outside）
                pieSeries.LabelForeground = Brushes.White; // 标签文字颜色
                pieSeries.LabelFontSize = 12; // 标签字体大小
                pieSeries.LabelPadding = 5; // 标签与扇区的间距
            }
            #endregion

            #region 3. 配置图例样式
            pieChart.Legend = new DefaultLegend
            {
                Foreground = Brushes.White, // 图例文字颜色
                FontSize = 14, // 图例字体大小
                Padding = new Thickness(10), // 图例内边距
                Margin = new Thickness(20, 0, 0, 0), // 图例外边距
                BulletSize = 12, // 图例前小方块大小
                Orientation = System.Windows.Controls.Orientation.Vertical, // 图例排列方向（垂直）
                HorizontalAlignment = HorizontalAlignment.Left,
                VerticalAlignment = VerticalAlignment.Center
            };
            #endregion

            #region 4. 饼图全局配置
            pieChart.DisableAnimations = false; // 是否禁用动画（大数据量建议开启）
            pieChart.AnimationSpeed = TimeSpan.FromMilliseconds(800); // 加载动画时长
            pieChart.InnerRadius = 60; // 内环半径（0=普通饼图，>0=环形图）
            pieChart.Hoverable = true; // 是否支持鼠标悬浮交互
            pieChart.DataTooltip = new DefaultTooltip // 自定义悬浮提示框
            {
                Background = Brushes.DarkSlateGray,
                Foreground = Brushes.White,
                FontSize = 13,
                Padding = new Thickness(10),
                CornerRadius = new CornerRadius(4),
                TooltipPosition = TooltipPosition.Top // 提示框位置
            };
            #endregion
        }

        /// <summary>
        /// 模拟实时数据更新（业务场景可替换为接口拉取/MQ推送）
        /// </summary>
        private void StartRealTimeUpdate()
        {
            _updateTimer = new System.Timers.Timer(5000); // 每5秒更新一次
            _updateTimer.Elapsed += (s, e) =>
            {
                Dispatcher.Invoke(() =>
                {
                    // 随机调整某个品类的占比（保持总占比100%，这里简化处理）
                    var random = new Random();
                    var targetSeriesIndex = random.Next(0, pieChart.Series.Count);
                    var targetSeries = (PieSeries)pieChart.Series[targetSeriesIndex];
                    var currentValue = targetSeries.Values[0].Value;

                    // 随机增减1-3个百分点（避免占比为负或超过50%）
                    var change = random.Next(-3, 4);
                    var newValue = Math.Clamp(currentValue + change, 5, 50);

                    // 更新数据（ObservableValue 支持实时刷新）
                    targetSeries.Values[0].Value = newValue;

                    // 调整其他品类占比（简化逻辑：让最后一个品类承担差值）
                    var lastSeries = (PieSeries)pieChart.Series[pieChart.Series.Count - 1];
                    var totalChange = currentValue - newValue;
                    lastSeries.Values[0].Value = Math.Clamp(lastSeries.Values[0].Value + totalChange, 5, 50);
                });
            };
            _updateTimer.Start();
        }

        // 窗口关闭时释放定时器（防止内存泄漏）
        protected override void OnClosed(EventArgs e)
        {
            base.OnClosed(e);
            _updateTimer?.Stop();
            _updateTimer?.Dispose();
        }
    }
}

三、核心参数详细说明（新手必看）

1. `PieSeries` 饼图系列参数（核心）

参数	类型	作用	可选值 / 推荐示例
`Title`	`string`	扇区名称（用于图例 + 标签）	`"品类A"`/`"产品1"`
`Values`	`ChartValues<ObservableValue>`	占比数据（支持实时更新）	`new ChartValues<ObservableValue> { new ObservableValue(35) }`
`DataLabels`	`bool`	是否显示扇区标签	`true`（显示）/`false`（隐藏）
`LabelPoint`	`Func<ChartPoint, string>`	标签格式化逻辑	`point => $"{point.Title}\n{point.Y}%"`（名称 + 占比）
`LabelPosition`	`PieLabelPosition`	标签位置	`Outline`（扇区边缘）/`Inside`（扇区内）/`Outside`（扇区外）
`Fill`	`Brush`	扇区填充色	`Brushes.Orange`/`new SolidColorBrush(Colors.LightGreen)`
`Stroke`	`Brush`	扇区边框色	`new SolidColorBrush(Color.FromRgb(30, 30, 30))`（深色边框区分扇区）
`StrokeThickness`	`int`	边框宽度	`2`（常规）/`3`（大屏）
`HoverPushOut`	`int`	鼠标悬浮偏移距离	`10-15`（视觉突出，大屏建议 15）
`Opacity`	`double`	扇区透明度	`0.9`（常规）/`0.7`（半透明）

2. `PieChart` 全局参数

参数	类型	作用	推荐配置
`Series`	`SeriesCollection`	饼图系列集合（多个扇区）	`new SeriesCollection { series1, series2, ... }`
`Legend`	`DefaultLegend`	图例样式配置	白色文字 + 垂直排列 + 右侧位置
`InnerRadius`	`int`	内环半径（环形图关键参数）	`0`（普通饼图）/`60-100`（环形图，大屏建议 100）
`DisableAnimations`	`bool`	禁用加载 / 更新动画	`false`（常规）/`true`（大数据量）
`AnimationSpeed`	`TimeSpan`	动画时长	`TimeSpan.FromMilliseconds(800)`（加载流畅）
`LegendLocation`	`LegendLocation`	图例位置	`Right`（右侧）/`Bottom`（底部）/`Left`（左侧）
`DataTooltip`	`DefaultTooltip`	悬浮提示框样式	深色背景 + 白色文字 + 圆角 + 内边距
`Hoverable`	`bool`	是否支持鼠标悬浮交互	`true`（支持）/`false`（禁用）

3. `DefaultLegend` 图例参数

参数	类型	作用	推荐示例
`Foreground`	`Brush`	图例文字颜色	`Brushes.White`（适配深色背景）
`FontSize`	`int`	图例字体大小	`14-16`（大屏）/`12`（常规）
`BulletSize`	`int`	图例前小方块大小	`12-14`（与字体大小匹配）
`Orientation`	`Orientation`	图例排列方向	`Vertical`（垂直，节省空间）/`Horizontal`（水平）
`Margin`/`Padding`	`Thickness`	外边距 / 内边距	`Margin="20,0,0,0"`（与饼图保持间距）

四、运行效果与优化建议

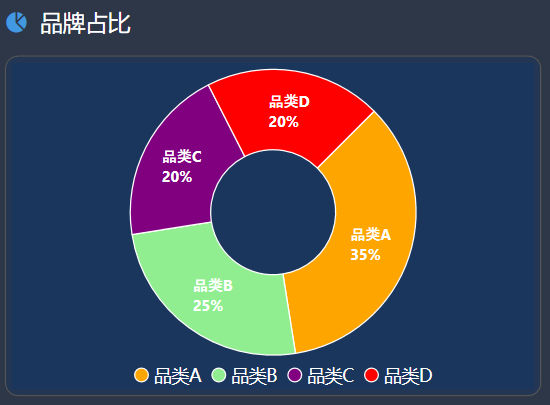

1. 运行效果

深色背景适配大屏场景，4 个扇区展示不同品类占比，环形设计更美观；
扇区带边框区分，鼠标悬浮时扇区向外偏移，视觉突出；
标签显示品类名称 + 占比，图例在右侧垂直排列，清晰易读；
每 5 秒自动更新占比数据，动画过渡流畅，无卡顿。

2. 大屏适配优化（重点）

尺寸放大：StrokeThickness 设为 3，LabelFontSize 设为 16，Legend.FontSize 设为 16，BulletSize 设为 14；
环形图优化：InnerRadius 设为 100-150（增大内环，提升大屏视觉效果）；
交互增强：HoverPushOut 设为 15-20（悬浮偏移更明显，远距离可见）；
全屏显示：设置窗口 WindowStyle="None" + WindowState="Maximized"，添加 ESC 退出逻辑（同折线图案例）；
颜色适配：采用高对比度颜色（如橙色、浅绿、紫色、红色），避免与深色背景冲突，同时确保扇区颜色不重复。

五、常见问题解决

标签重叠或显示不全？

方案 1：调整 LabelPosition 为 Outline（边缘显示）；方案 2：增大 LabelPadding（标签间距）；方案 3：减少标签文字长度。
实时更新数据后饼图不刷新？

必须使用 ObservableValue 作为数据类型（而非 double），该类型自带变更通知，支持实时刷新。
图例与饼图重叠？

调整 Legend.Margin（如 Margin="50,0,0,0"），增加图例与饼图的间距，或修改 LegendLocation 为 Bottom（底部显示）。
扇区颜色太暗，大屏看不清？

选择高亮度、高对比度颜色（如 Colors.LightSeaGreen、Colors.Gold），或降低 Opacity 至 0.8-0.9，提升视觉辨识度。

六、扩展场景

多环饼图：添加多个 PieChart 控件叠加，设置不同 InnerRadius，实现嵌套环形图；
数据筛选：添加下拉框选择时间范围，通过修改 Series.Values 实现占比数据筛选；

点击事件：给 PieSeries 添加 DataClick 事件，点击扇区弹窗显示该品类详细数据：

csharp

运行

pieSeries.DataClick += (s, args) =>
{
    MessageBox.Show($"品类：{args.Series.Title}\n占比：{args.ChartPoint.Y}%", "品类详情");
};

导出功能：结合 System.Windows.Media.Imaging，将饼图导出为图片（PNG/JPG）。

总结

本文基于 LiveCharts.Wpf.NetCore3 实现了一个功能完整的 WPF 饼图，采用 Code-Behind 方式，无需复杂的 MVVM 绑定，新手可快速上手。核心亮点：

支持环形图 / 普通饼图切换，标签、图例全定制；
支持实时数据更新和鼠标悬浮交互，体验更佳；
附带详细参数说明和大屏适配方案，实用性强。
