WPF 大屏数据可视化：用 LiveCharts 快速实现高颜值折线图

在 WPF 项目中实现数据可视化（如大屏看板、数据监控面板）时，折线图是展示趋势数据的核心组件。本文将基于 LiveCharts.Wpf.NetCore3（适配 .NET Core 3.1+ 的轻量图表库），通过 纯 Code-Behind 方式 实现一个功能完整的折线图，包含基础数据绑定、样式定制、实时数据更新，并附带所有核心参数的详细说明，新手也能快速上手。





一、前置准备



1. 环境要求


  • .NET Core 3.1 及以上版本（或 .NET 5/6/7/8）
  • Visual Studio 2019 及以上


2. 安装图表库


通过 NuGet 安装核心包（无需额外依赖）：

  1. 右键项目 →「管理 NuGet 程序包」
  2. 搜索 LiveCharts.Wpf.NetCore3 → 安装最新稳定版


二、完整实现代码



1. XAML 布局（仅定义折线图控件）


前台仅需创建图表容器，所有逻辑通过后台代码控制：

xml





<Window x:Class="LiveChartsLineDemo.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:lvc="clr-namespace:LiveCharts.Wpf;assembly=LiveCharts.Wpf"
        Title="折线图参数详解案例" Height="600" Width="900"
        Background="#1E1E1E" Loaded="Window_Loaded">
    <Grid Margin="20">
        <!-- 折线图容器：深色边框+圆角 -->
        <Border Background="#2D2D2D" CornerRadius="8" Padding="10">
            <Grid>
                <Grid.RowDefinitions>
                    <RowDefinition Height="35"/> <!-- 标题行 -->
                    <RowDefinition Height="*"/> <!-- 图表行 -->
                </Grid.RowDefinitions>

                <!-- 图表标题 -->
                <TextBlock Text="小时级销售额趋势（参数演示）"
                           Foreground="White" FontSize="18"
                           Margin="10,0,0,0" VerticalAlignment="Center"/>

                <!-- 折线图核心控件（命名供后台操作） -->
                <lvc:CartesianChart x:Name="lineChart"
                                    Grid.Row="1"
                                    Background="Transparent"
                                    Hoverable="True">
                </lvc:CartesianChart>
            </Grid>
        </Border>
    </Grid>
</Window>



2. Code-Behind 后台逻辑（核心参数配置）


所有图表数据、样式、交互逻辑均在后台实现，无需 MVVM 绑定：

csharp

运行




using LiveCharts;
using LiveCharts.Wpf;
using System;
using System.Windows;
using System.Windows.Media;

namespace LiveChartsLineDemo
{
    public partial class MainWindow : Window
    {
        // 定时器：模拟实时数据更新（避免内存泄漏，需手动释放）
        private System.Timers.Timer _updateTimer;

        public MainWindow()
        {
            InitializeComponent();
        }

        // 窗口加载时初始化折线图
        private void Window_Loaded(object sender, RoutedEventArgs e)
        {
            InitLineChart(); // 初始化图表配置
            StartRealTimeUpdate(); // 启动实时数据更新（可选）
        }

        /// <summary>
        /// 初始化折线图：配置数据、样式、坐标轴、交互逻辑
        /// </summary>
        private void InitLineChart()
        {
            #region 1. 定义折线系列（核心数据+样式）
            // 系列1：实际销售额（主折线）
            var salesSeries = new LineSeries
            {
                // ========== 数据相关 ==========
                Title = "实际销售额",  // 系列名称（用于图例）
                Values = new ChartValues<double> { 120, 90, 150, 80, 200, 180, 220, 200, 250, 230, 280, 300 }, // 核心数据集合
                DataLabels = true,  // 是否显示数据点数值标签
                LabelPoint = point => $"{point.Y:N0}", // 标签格式化（N0：无小数）

                // ========== 折线样式 ==========
                Stroke = new SolidColorBrush(Color.FromRgb(32, 178, 170)), // 折线颜色（浅海绿）
                StrokeThickness = 3, // 折线宽度（大屏建议3-5）
                LineSmoothness = 0.6, // 平滑度：0=折线，1=最平滑（推荐0.3-0.6）
                Fill = new SolidColorBrush(Color.FromArgb(80, 32, 178, 170)), // 折线下方填充（半透明）

                // ========== 数据点样式 ==========
                PointGeometry = DefaultGeometries.Circle, // 数据点形状（Circle/Triangle/Square）
                PointGeometrySize = 8, // 数据点大小（大屏建议8-12）
                PointForeground = Brushes.White, // 数据点前景色
                PointStroke = Brushes.LightSeaGreen, // 数据点边框色
                PointStrokeThickness = 2, // 数据点边框宽度

                // ========== 交互效果 ==========
                HoverPushOut = 10, // 鼠标悬浮时数据点偏移距离（视觉突出）
                IsHitTestVisible = true // 是否响应鼠标事件
            };

            // 系列2：目标销售额（辅助折线，虚线样式）
            var targetSeries = new LineSeries
            {
                Title = "目标销售额",
                Values = new ChartValues<double> { 150, 150, 150, 150, 180, 180, 180, 180, 220, 220, 250, 250 },
                Stroke = new SolidColorBrush(Colors.OrangeRed), // 折线颜色（橙红）
                StrokeThickness = 2,
                StrokeDashArray = new DoubleCollection { 5, 3 }, // 虚线样式（5像素实线+3像素空白）
                Fill = Brushes.Transparent, // 无填充
                PointGeometry = DefaultGeometries.Triangle, // 三角形数据点
                PointGeometrySize = 6,
                DataLabels = false // 不显示数据标签
            };
            #endregion

            #region 2. 绑定系列+配置图例
            // 将折线系列添加到图表
            lineChart.Series = new SeriesCollection
            {
                salesSeries,
                targetSeries
            };

            // 图例样式配置
            lineChart.Legend = new DefaultLegend
            {
                Foreground = Brushes.White, // 图例文字颜色
                FontSize = 12, // 字体大小
                Orientation = System.Windows.Controls.Orientation.Horizontal, // 排列方向（水平/垂直）
                HorizontalAlignment = HorizontalAlignment.Right, // 图例位置（右上角）
                VerticalAlignment = VerticalAlignment.Top,
                Margin = new Thickness(10)
            };
            #endregion

            #region 3. 配置坐标轴（X轴+Y轴）
            // ========== X轴：时间标签 ==========
            var axisX = new Axis
            {
                Labels = new[] { "0点", "2点", "4点", "6点", "8点", "10点", "12点", "14点", "16点", "18点", "20点", "22点" },
                LabelsRotation = 0, // 标签旋转角度（防止重叠可设45）
                Foreground = Brushes.White, // 文字颜色
                FontSize = 12,

                // 轴线+网格线样式
                Separator = new Separator
                {
                    Stroke = Brushes.Gray, // 网格线颜色
                    StrokeThickness = 0.5, // 网格线宽度
                    Step = 1 // 每隔1个标签显示一条网格线
                },

                Title = "时间（小时）", // 轴标题
                TitleForeground = Brushes.LightGray, // 标题颜色
                TitleFontSize = 12
            };

            // ========== Y轴：销售额数值 ==========
            var axisY = new Axis
            {
                MinValue = 0, // Y轴最小值（固定从0开始，避免数据失真）
                MaxValue = 400, // Y轴最大值（可选，不设则自动适配）
                Foreground = Brushes.White,
                FontSize = 12,

                Separator = new Separator
                {
                    Stroke = Brushes.Gray,
                    StrokeThickness = 0.5,
                    Step = 50 // 每隔50万元显示一条网格线
                },

                LabelFormatter = value => $"{value:N0}", // 数值格式化（无小数）
                Title = "销售额（万元）",
                TitleForeground = Brushes.LightGray,
                TitleFontSize = 12
            };

            // 绑定坐标轴到图表
            lineChart.AxisX.Add(axisX);
            lineChart.AxisY.Add(axisY);
            #endregion

            #region 4. 图表全局配置
            lineChart.Zoom = ZoomingOptions.None; // 缩放模式（None/X/Y/XY，大屏建议禁用）
            lineChart.Pan = PanningOptions.None; // 平移模式（禁用，避免误操作）
            lineChart.DisableAnimations = false; // 是否禁用动画（大数据量建议开启）
            lineChart.AnimationSpeed = TimeSpan.FromMilliseconds(500); // 动画时长

            // 自定义悬浮提示框样式
            lineChart.DataTooltip = new DefaultTooltip
            {
                Background = Brushes.DarkSlateGray,
                Foreground = Brushes.White,
                FontSize = 12,
                Padding = new Thickness(8),
                CornerRadius = new CornerRadius(4)
            };
            #endregion
        }

        /// <summary>
        /// 模拟实时数据更新（业务场景可替换为接口拉取/MQ推送）
        /// </summary>
        private void StartRealTimeUpdate()
        {
            _updateTimer = new System.Timers.Timer(2000); // 每2秒更新一次
            _updateTimer.Elapsed += (s, e) =>
            {
                // 跨线程更新UI必须通过Dispatcher（WPF线程安全）
                Dispatcher.Invoke(() =>
                {
                    var salesSeries = (LineSeries)lineChart.Series[0];
                    salesSeries.Values.RemoveAt(0); // 移除最左侧旧数据
                    salesSeries.Values.Add(new Random().Next(200, 350)); // 新增随机数据（200-350万元）
                });
            };
            _updateTimer.Start();
        }

        // 窗口关闭时释放定时器（防止内存泄漏）
        protected override void OnClosed(EventArgs e)
        {
            base.OnClosed(e);
            _updateTimer?.Stop();
            _updateTimer?.Dispose();
        }
    }
}



三、核心参数详细说明（新手必看）



1. LineSeries 折线系列参数（核心）


参数类型作用可选值 / 推荐示例
Title string 系列名称（图例显示） "实际销售额"
Values ChartValues<T> 核心数据集合（支持 double/int） new ChartValues<double> {120, 90, ...}
DataLabels bool 是否显示数据点数值标签 true（显示）/false（隐藏）
LabelPoint Func<ChartPoint, string> 标签格式化逻辑 point => $"{point.Y:N0}"（无小数）
Stroke Brush 折线颜色 new SolidColorBrush(Colors.LightSeaGreen)
StrokeThickness int 折线宽度 3-5（大屏）/ 2（常规）
LineSmoothness double 折线平滑度 0（纯折线）~1（最平滑），推荐 0.3-0.6
Fill Brush 折线下方填充色 Brushes.Transparent（无填充）/ 半透明色
PointGeometry Geometry 数据点形状 DefaultGeometries.Circle/Triangle/Square
PointGeometrySize int 数据点大小 8-12（大屏）/ 6（常规）
StrokeDashArray DoubleCollection 折线虚线样式 new DoubleCollection {5,3}（5 实 3 空）
HoverPushOut int 鼠标悬浮偏移距离 5-10（视觉突出）


2. Axis 坐标轴参数


参数类型作用推荐示例
Labels string[] X 轴文本标签 new[] {"0点", "2点", ...}
MinValue/MaxValue double Y 轴固定范围 MinValue=0（避免数据失真）
LabelFormatter Func<double, string> 数值格式化 value => $"{value:N0}"（千分位分隔）
Title string 轴标题 "时间（小时）"/"销售额（万元）"
Separator Separator 网格线样式 Stroke=Brushes.Gray+StrokeThickness=0.5
LabelsRotation int 标签旋转角度 45（X 轴标签过多时避免重叠）


3. CartesianChart 全局参数


参数类型作用推荐配置
Series SeriesCollection 折线系列集合 new SeriesCollection {series1, series2}
Legend DefaultLegend 图例样式 白色文字 + 水平排列 + 右上角位置
Zoom ZoomingOptions 缩放模式 None（大屏禁用，避免误操作）
Pan PanningOptions 平移模式 None（禁用）
DisableAnimations bool 禁用动画 false（常规）/true（大数据量）
DataTooltip DefaultTooltip 悬浮提示框 深色背景 + 白色文字 + 圆角


四、运行效果与优化建议

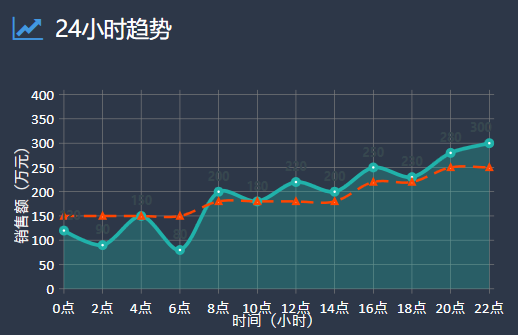

1. 运行效果


  • 深色背景适配大屏场景，两条折线对比显示（实际销售额 + 目标销售额）；
  • 数据点带悬浮突出效果，鼠标悬浮显示详细数值；
  • 每 2 秒自动更新数据，折线平滑过渡，无卡顿；
  • 坐标轴网格线清晰，图例位置合理，视觉体验佳。


2. 大屏适配优化（重点）


  1. 尺寸放大：StrokeThickness 设为 4-5，PointGeometrySize 设为 10-12，字体大小设为 14-16；
  2. 性能优化：大数据量（千级以上）时设置 DisableAnimations = true，关闭缩放 / 平移；
  3. 颜色适配：采用高对比度颜色（如浅蓝、橙色、绿色），避免与深色背景冲突；
  4. 全屏显示：设置窗口 WindowStyle="None" + WindowState="Maximized"，添加 ESC 退出逻辑：
    csharp

    运行




    private void Window_KeyDown(object sender, KeyEventArgs e)
{
    if (e.Key == Key.Escape)
    {
        WindowState = WindowState.Normal;
        WindowStyle = WindowStyle.SingleBorderWindow;
    }
}




五、常见问题解决


  1. 数据更新后图表不刷新？

    确保使用 ChartValues<T> 集合（而非 List<T>），该集合自带变更通知，支持实时刷新。

  2. 坐标轴标签重叠？

    方案 1：设置 LabelsRotation = 45 旋转标签；方案 2：减少标签数量（如每隔 1 个显示 1 个）。

  3. 实时更新时卡顿？

    关闭动画 DisableAnimations = true，降低更新频率（如 5 秒一次），避免频繁操作 UI 线程。

  4. 折线图无数据显示？

    检查：① 控件命名是否与后台一致（x:Name="lineChart"）；② Series 和 Axis 是否正确添加到图表。



六、扩展场景


  1. 多 Y 轴折线图：支持同时显示不同量级数据（如销售额 + 订单量），需添加多个 AxisY 配置；
  2. 数据筛选：添加按钮 / 下拉框，通过修改 Series.Values 实现按时间范围筛选；
  3. 导出功能：结合 OxyPlot 或 NPOI，将折线图导出为图片 / Excel。



总结


本文基于 LiveCharts.Wpf.NetCore3 实现了一个功能完整的 WPF 折线图，采用 Code-Behind 方式，无需复杂的 MVVM 绑定，新手可快速上手。核心亮点：

  • 支持多系列对比、实时数据更新、样式全定制；
  • 附带详细参数说明，方便按需调整；
  • 适配常规窗口和大屏场景，性能稳定。
