STP

目录

• 一、STP概述
  • 1.1 交换网络环路的产生
  • 1.2 STP简介
• 二、STP工作原理
  • 2.1 生成树算法步骤
  • 2.2 根网桥，根端口的选择
  • 2.3 STP的端口状态

一、STP概述

1.1 交换网络环路的产生

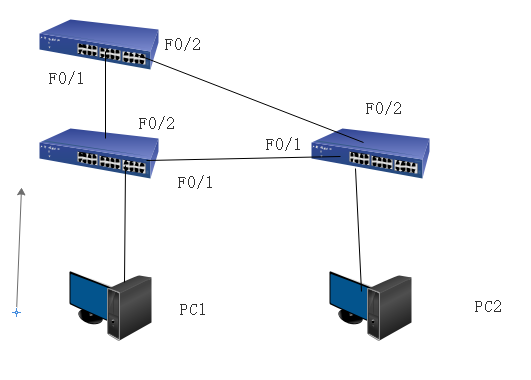

广播风暴的形成

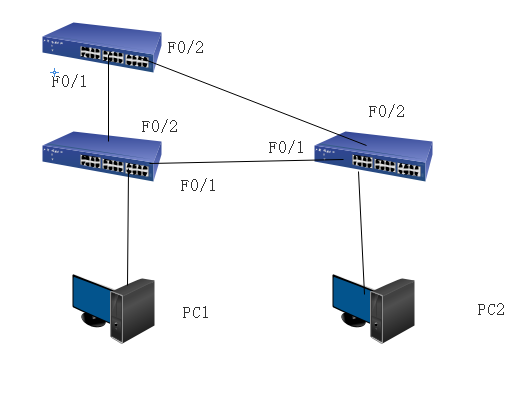

多帧复制

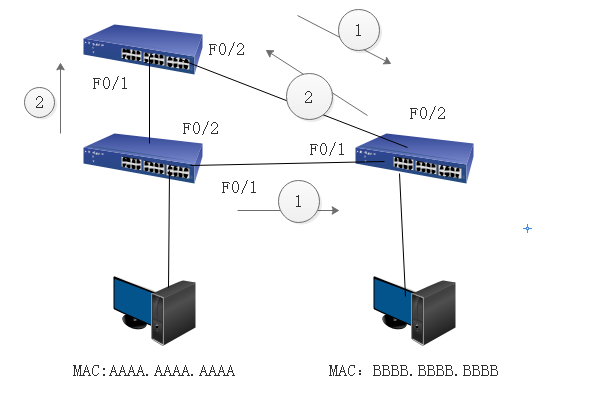

MAC地址表紊乱

1.2 STP简介

STP-Spanning tree Protocol（生成树协议）

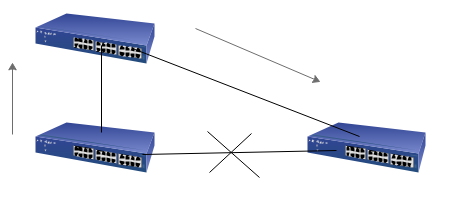

逻辑上断开环路，防止广播风暴的产生

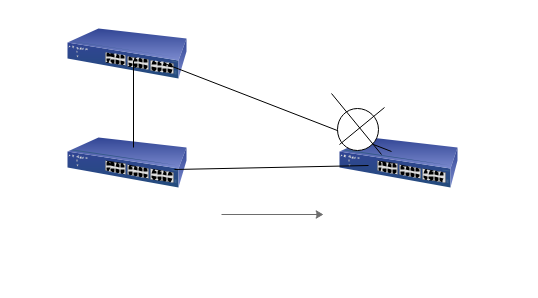

当线路故障时，阻塞接口被激活，回复通信，起备份路线的作用

二、STP工作原理

2.1 生成树算法步骤

生成树算法分为三个步骤：
选择根网桥（Root Bridge）
选择根端口（Root Ports）
选择指定端口（Designated Ports）

2.2 根网桥，根端口的选择

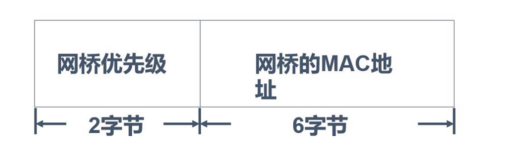

网桥的ID是惟一的
选择交换网络中的网桥ID最小的交换机成为根网桥

取值范围：0~65535
缺省值：32768

选择根端口的依据：
到根网桥最低的根路径成本
直连的网桥ID最小
端口ID最小

根路径成本：
网桥到根网桥的路径上所有链路的成本之和。

带宽与路径成本的关系：

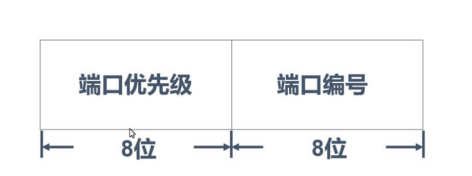

端口ID：

取值范围：0~255
缺省值：128

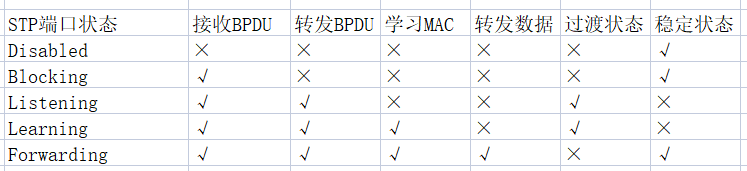

2.3 STP的端口状态
