前言

局域网中的用户终端通常采用配置一个默认网关的形式访问外部网络，如果此时默认网关设备发生故障，将中断所有用户终端的网络访问，这很可能会给用户带来不可预计的损失，所以可以通过部署多个网关的方式来解决单点故障问题，那么如何让多个网关能够协同工作但又不会互相冲突就成了最迫切需要解决的问题。
于是VRRP应运而生，它既可以实现网关的备份，又能解决多个网关之间互相冲突的问题。那么VRRP的工作原理是如何实现的?在网络中又该如何配置呢?

一、单网关多网关的缺陷

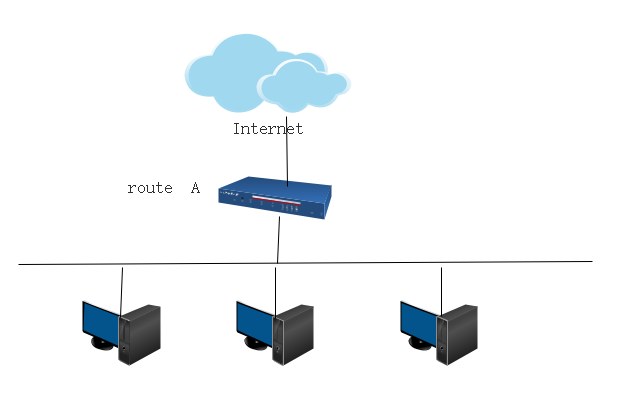

1.1单网关缺陷

当网关路由器RouterA出现故障时，本网段内以该设备为网关的主机都不能与Internet进行通信。

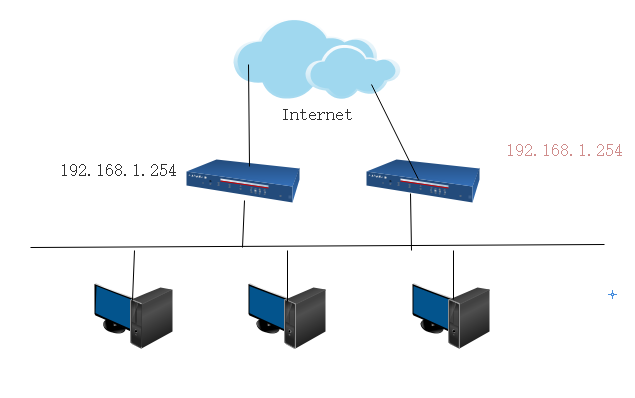

1.2多网关缺陷

通过部署多网关的方式实现网关的备份
但多网关可能会出现一些问题：网关间IP地址的冲突，主机会频繁切换网络出口

二、VRRP

2.1基本概述

VRRP能够在不改变组网的情况下，将多台路由器虚拟成一个虚拟路由器，通过配置虚拟路由器的IP地址为默认网关，实现网关的备份。
协议版本:VRRPv2(常用)和VRRPv3:
VRRPv2仅适用于IPv4网络，VRRPv3适用于IPv4和IPv6两种网络。VRRP协议报文:
只有一种报文:Advertisement报文;其目的IP地址是224.0.0.18，目的MAC地址是01-00-5e-00-00-12，协议号是112。

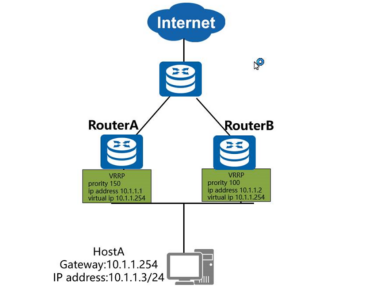

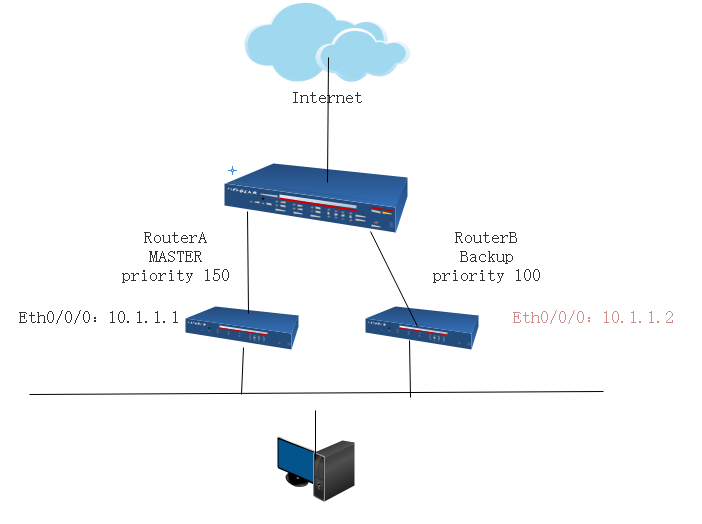

2.2VRRP基本结构

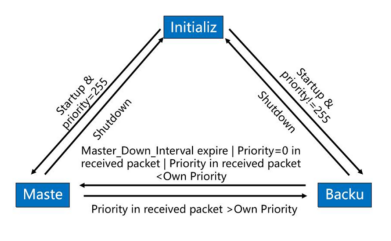

2.3状态机

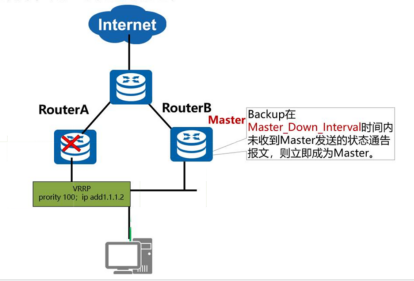

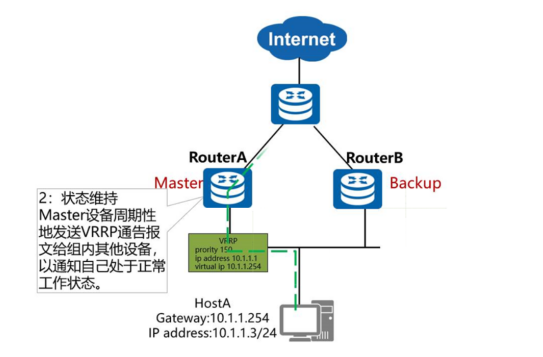

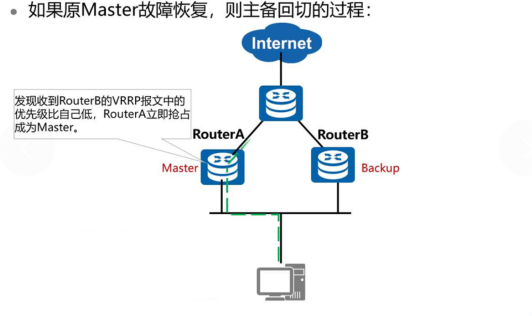

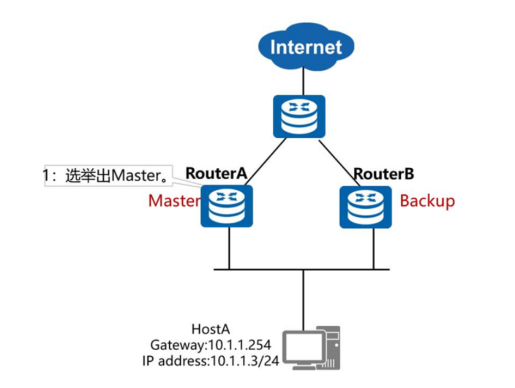

2.4 VRRP主备备份工作过程

2.5 VRRP负载分担工作过程

2.6 VRRP配置实现

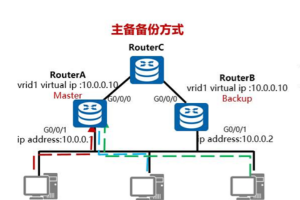

主备备份方式

RouterA配置:
interface GigabitEthernet0/0/1
ip address 10.0.0.1255.255.255.0
virp vrid 1 virtual-ip 10.00.10
virp viid i preempt-mode timer delay 20
vrrp vrid 1 priority 120
vrp vrid i track interface GlgabitEthernet0/0/0 reduce 30
RouterB配置:
interface GigabitEthermet0/0/1
ip address 10.0.0.2255.255.255.0
vrrp vrid 1 virtual-ip 10.0.0.10

负载分担方式：

RouterAan:
interface GigabitEthernet0/0/1
ipaddress 10.0.0-1255.255.255.O
vrrp vrid 1 virtual-ip 10.0.0.10
vrrp vrid 1 preempt-mode timer delay 20
vrrp vrid 1 priority 120
vrrp vrid 1 track interface GigabitEthernet0/0/1 reduce 30
vrrp Vrid 2 virtual-ip 10.0.0.11
RouterB配置:
interface GigabitEthernet0/0/1
ipaddress 10.0.0.2 255.255.255.O
vrrp vrid 1 virtual-ip 10.0.0.10
vrrp vrid 2 virtual-ip 10.0.0.11
vrrp vrid 2 priority 120
vrrp vrid 2 track interface GigabitEthernet0/0/1 reduce 30
vrrp vrid 2 preermpt-mode timer delay 20
