单臂路由和链路捆绑

目录

• 一、单臂路由
  • 1.1单臂路由的原理
  • 1.2单臂路由的配置
• 二、链路捆绑

一、单臂路由

1.1单臂路由的原理

单臂路由实现不同VLAN间通信

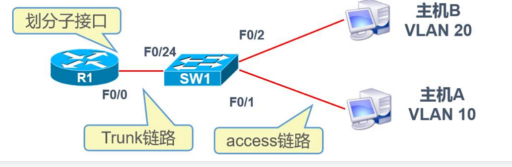

链路类型
·交换机连接主机的端口为access链路
·交换机连接路由器的端口为Trunk链路，
子接口
·路由器的物理接口可以被划分成多个逻辑接口
·每个子接口对应一个VLAN网段的网关

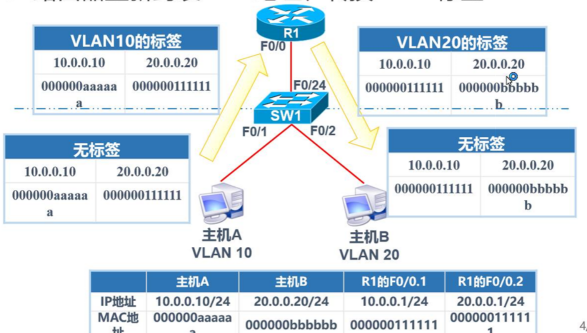

原理：
路由器重新封装MAC地址，转换VLAN标签

1.2单臂路由的配置

代码如下：
R1
interface GigabitEthernet0/0/0.10
dot1q termination vid 10
ip address 192.168.10.1 255.255.255.0
arp b en

interface GigabitEthernet0/0/0.10
dot1q termination vid 10
ip address 192.168.20.1 255.255.255.0
arp b en

二、链路捆绑

BPDU是网桥协议数据单元(Bridge ProtocolData Unit)的英文首字母缩写。

网桥协议数据单元(Bridge Protocol Data Unit)。是一种生成树协议问候数据包，

它以可配置的间隔发出，用来在网络的网桥间进行信息交换。

原理:以太网链路聚合是指将多条以太网物理链路捆绑在一起成为一条逻辑链路，从而实现增加链路带宽的目的。链路聚合分为手工模式和LACP模式。
LACP模式需要有链路聚合控制协议LACP的参与。当需要在两个直连设备间提供一个较大的链路带宽而设备支持LACP协议时，建议使用LACP模式。LACP模式不仅可以实现增加带宽、提高可靠性、负载分担的目的，而且可以提高Eth-Trunk的容错性、提供备份功能。
LACP模式下，部分链路是活动链路，所有活动链路均参与数据转发。如果某条活动链路故障，链路聚合组自动在非活动链路中选择一条链路作为活动链路，参与数据转发的链路数目不变。
