实验3：OpenFlow协议分析实践

一、实验目的

1. 能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
2. 能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

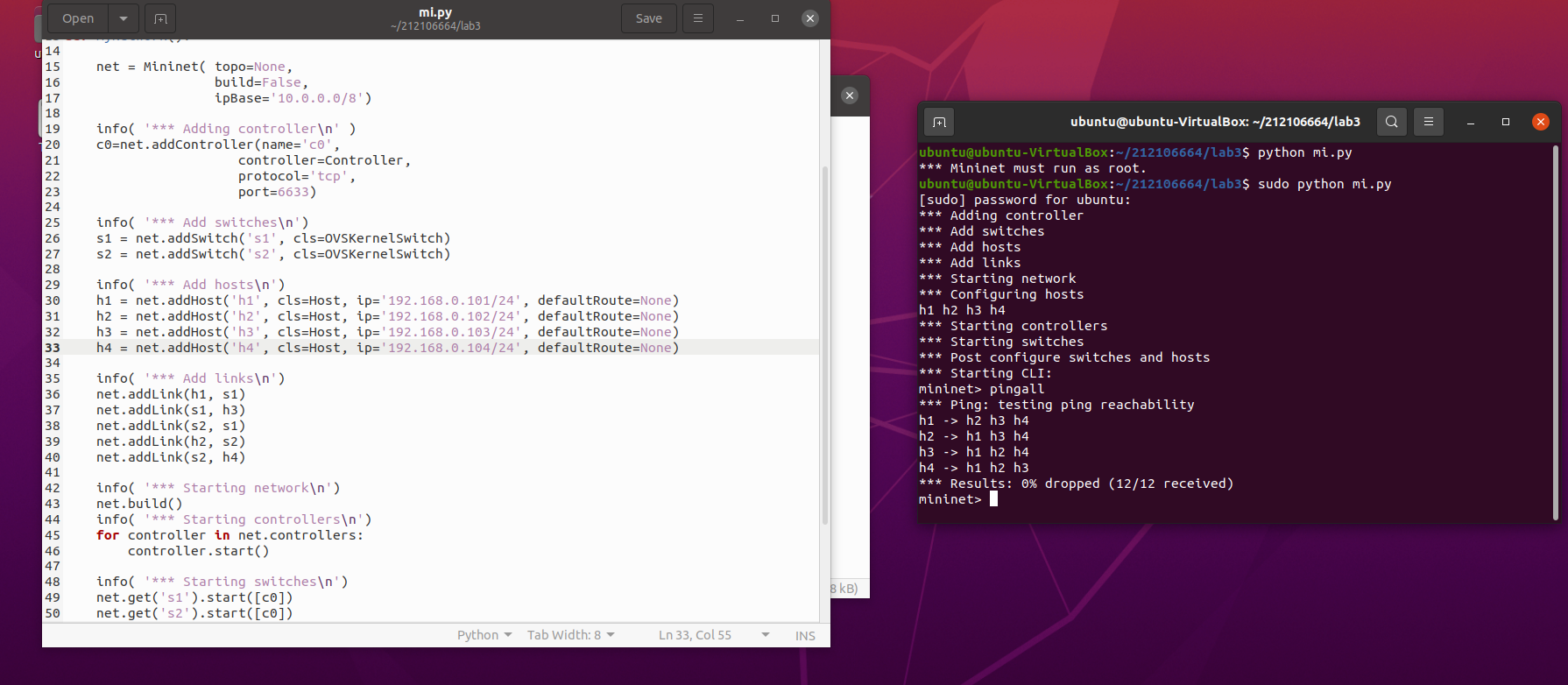

1. 搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据。


主机	IP地址
h1	192.168.0.101/24
h2	192.168.0.102/24
h3	192.168.0.103/24
h4	192.168.0.104/24





2. 查看抓包结果，分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图。

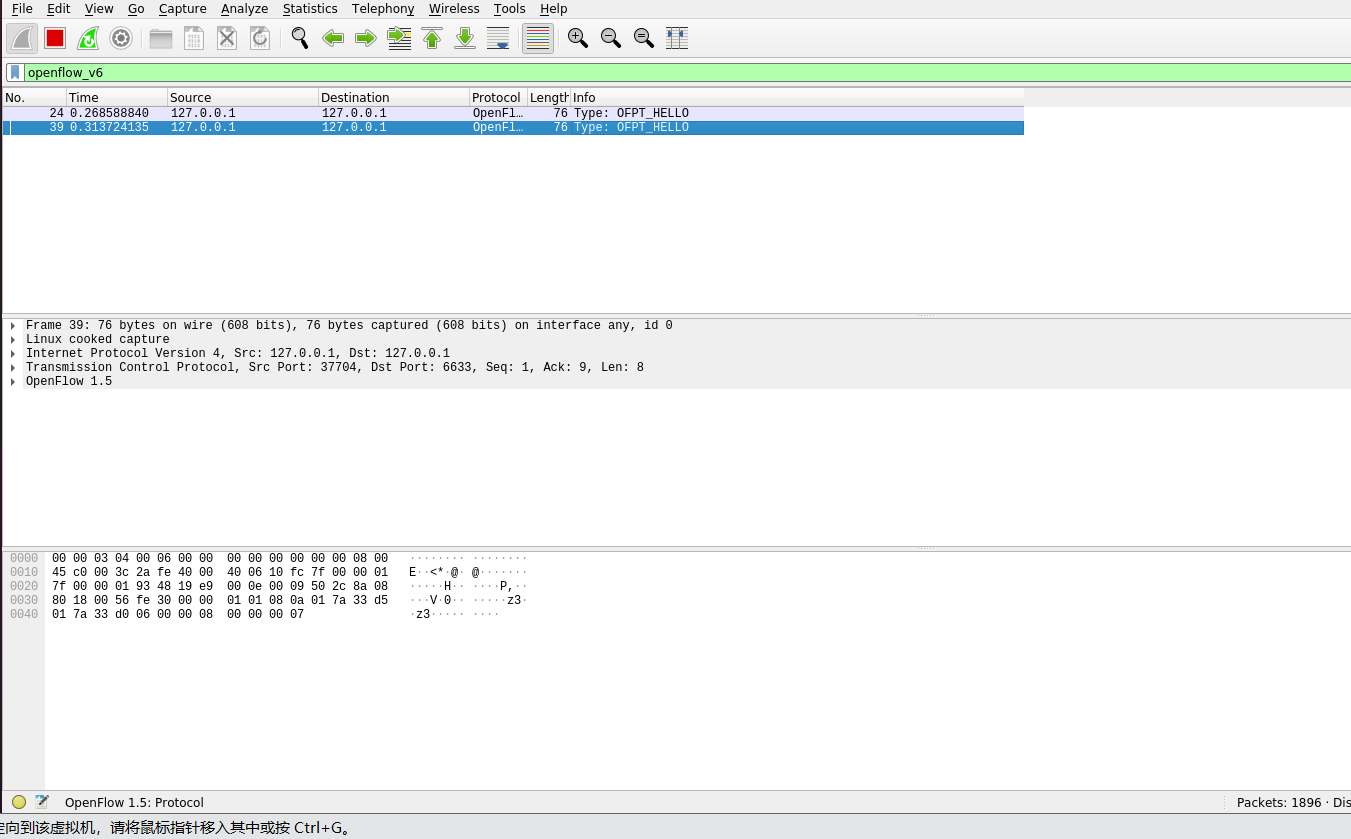

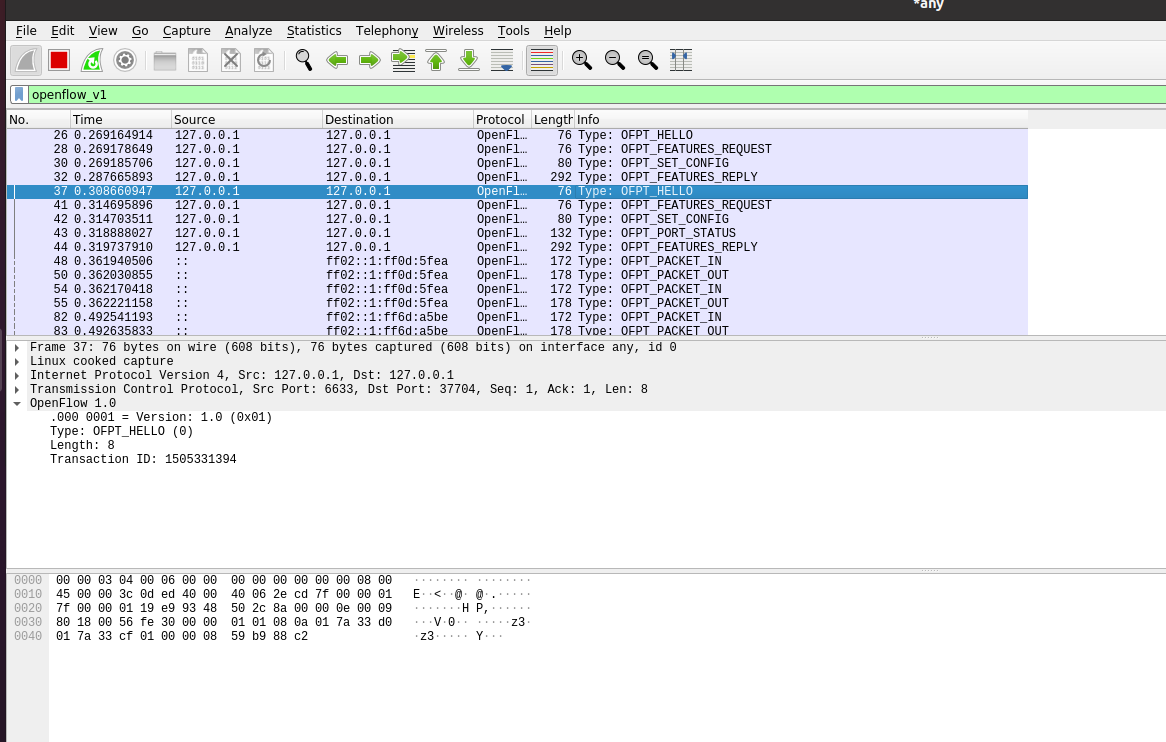

（1）HELLO
控制器6633端口（我最高能支持OpenFlow 1.0） ---> 交换机37704端口









交换机37704端口（我最高能支持OpenFlow 1.5） ---> 控制器6633端口

于是双方建立连接，并使用OpenFlow 1.0

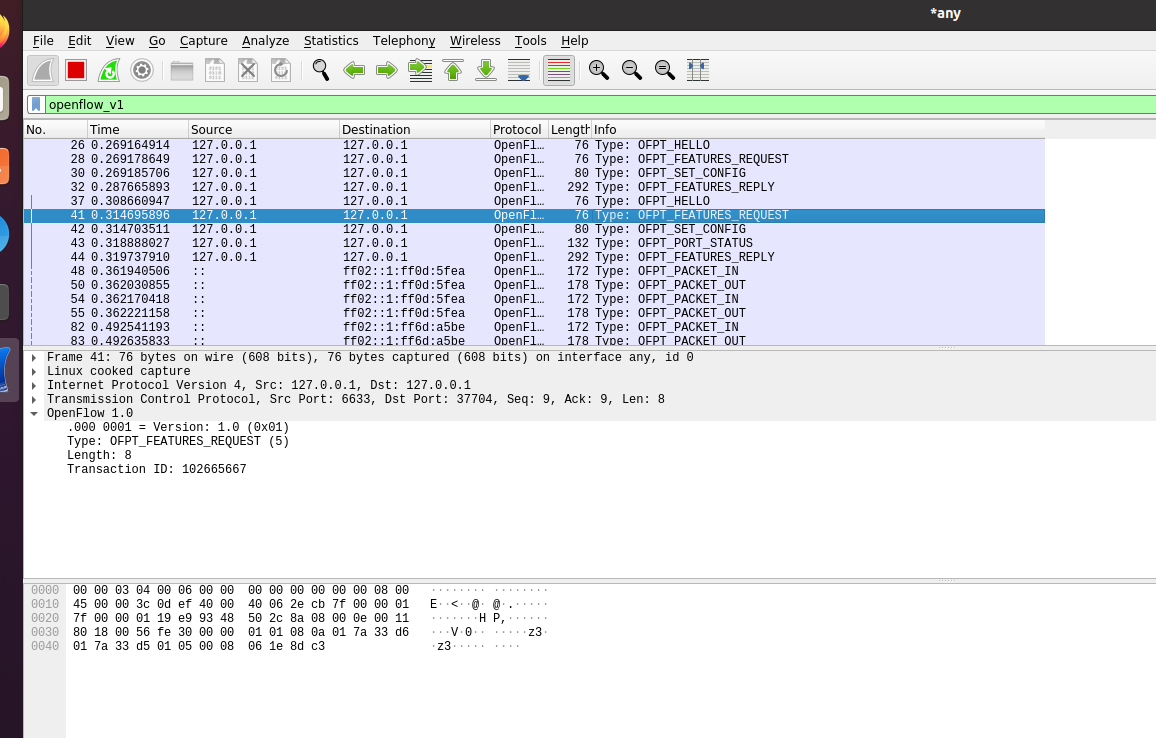

（2）FEATURES_REQUEST

　　从控制器6633端口到交换机37704端口，请求特征信息。

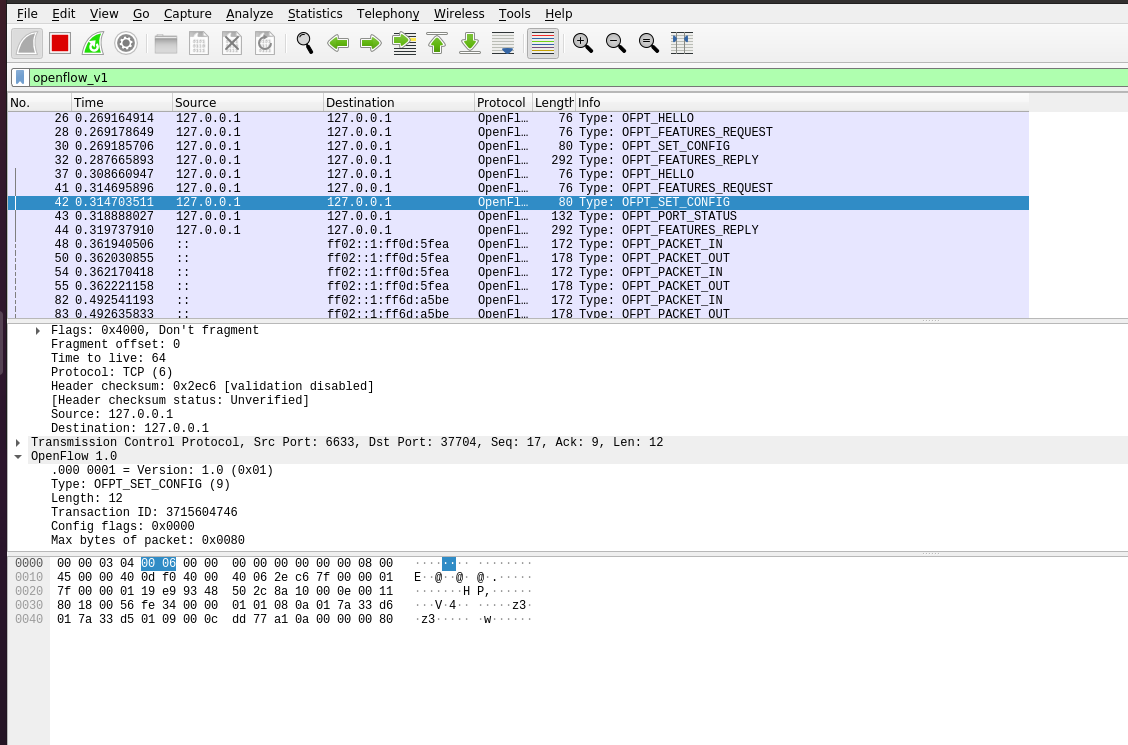

（3）SET_CONFIG

　　控制器6633端口（请按照我给你的flag和max bytes of packet进行配置） ---> 交换机37704端口

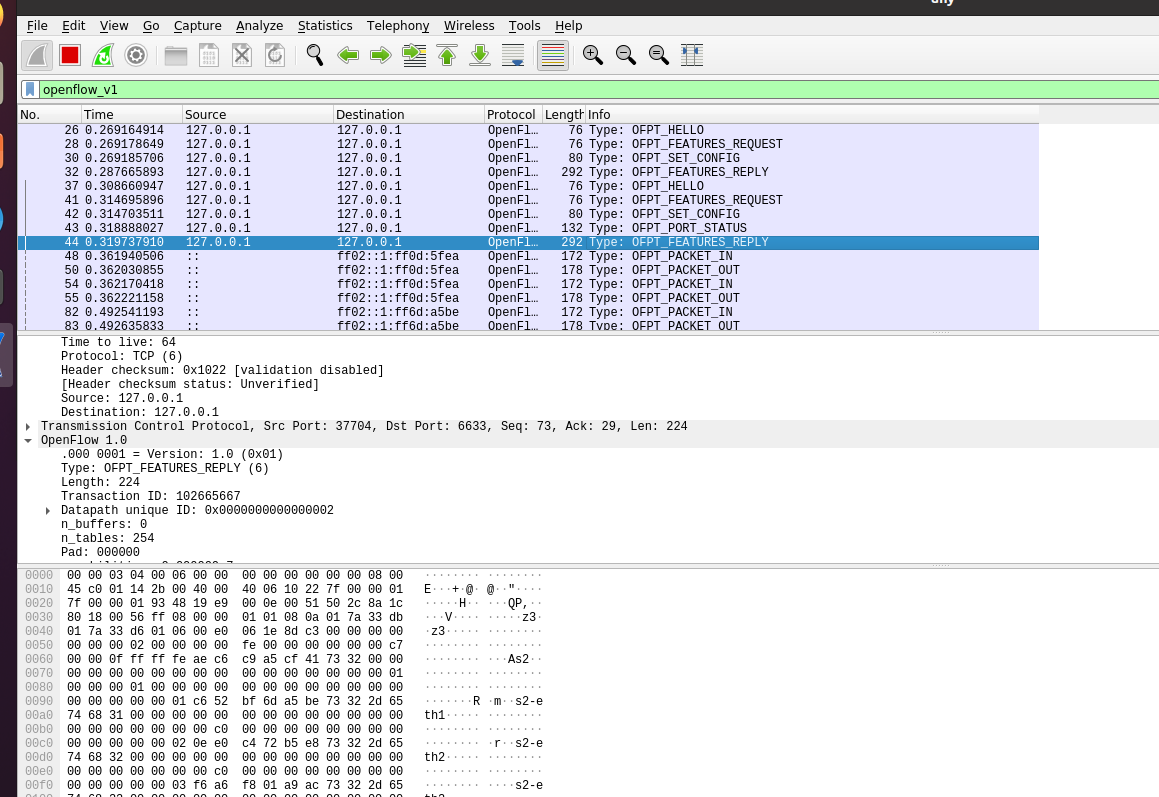

（4）FEATURES_REPLY

　　交换机37704端口（这是我的特征信息，请查收） ---> 控制器6633端口

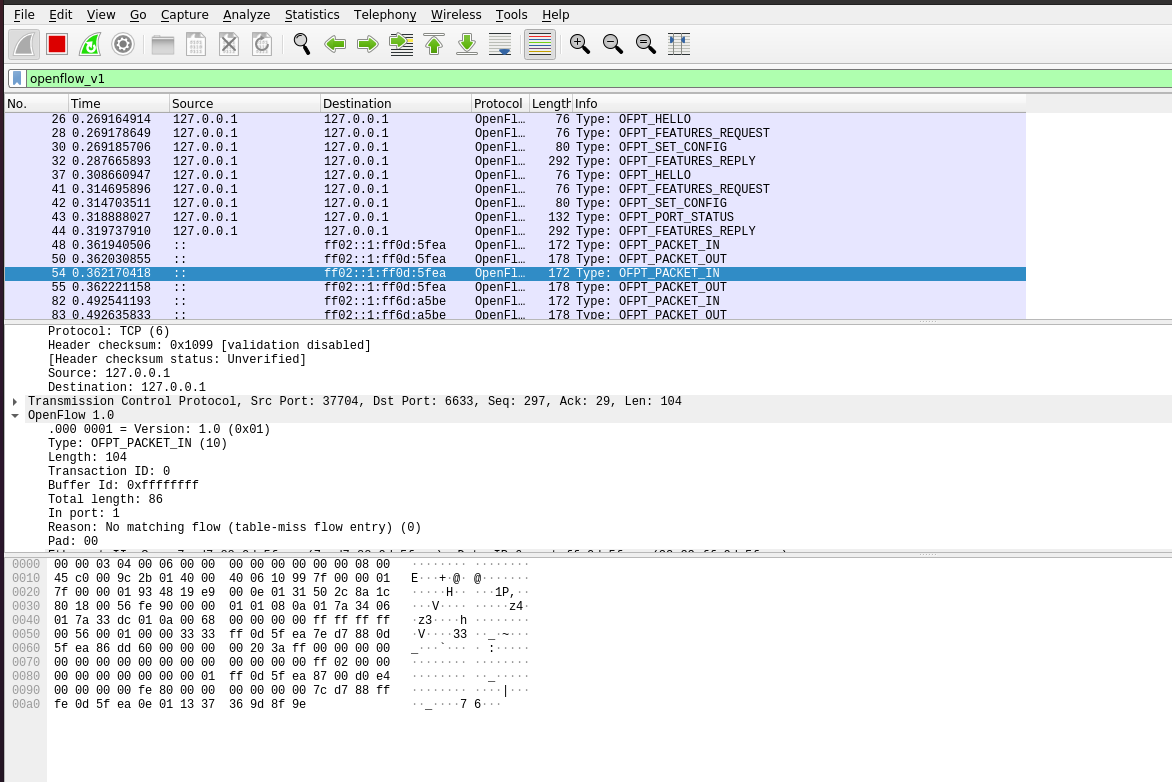

（5）PACKET_IN

　　交换机37704端口（有数据包进来，请指示）--- 控制器6633端口

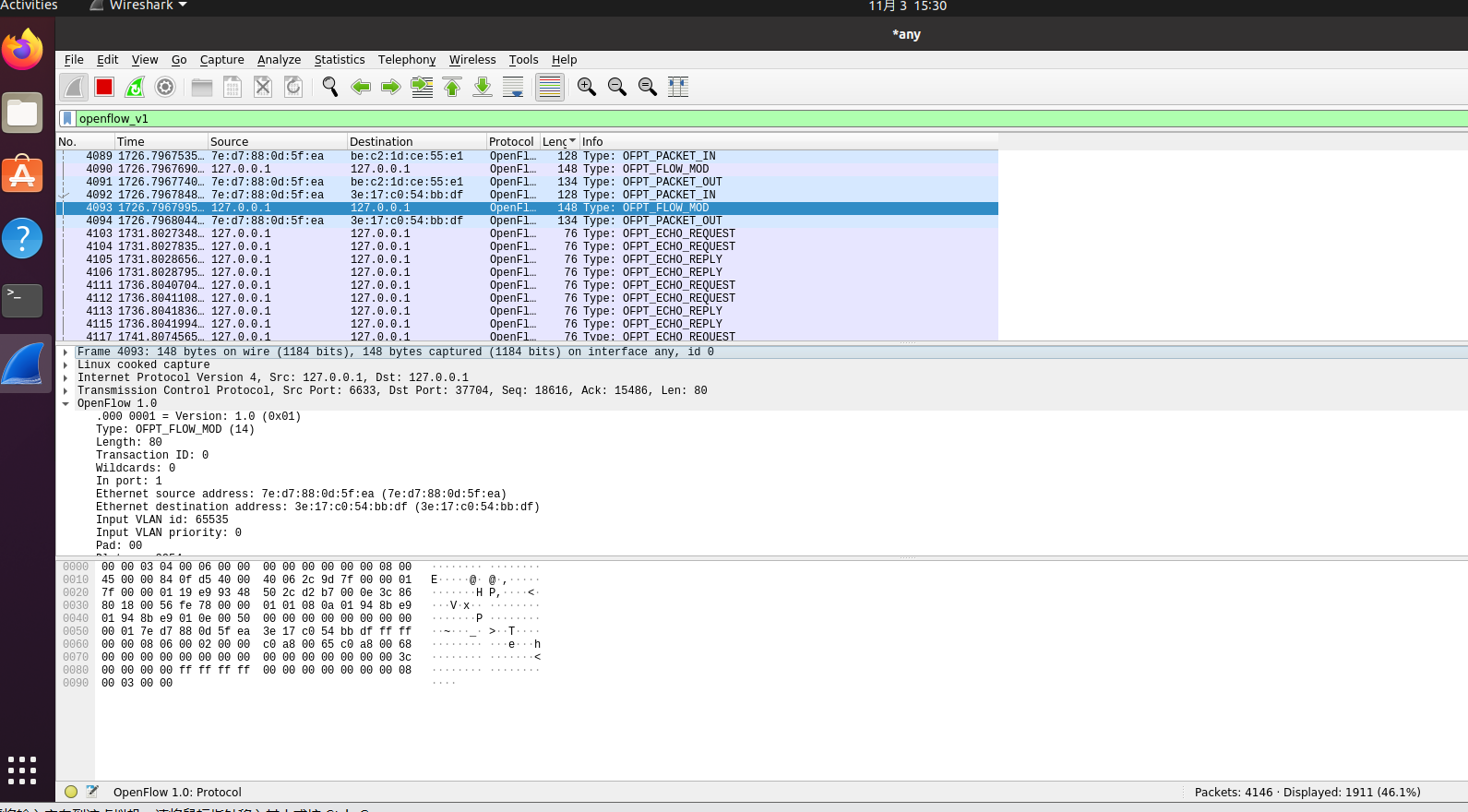

（6）FLOW_MOD

　　分析抓取的flow_mod数据包，控制器通过6633端口向交换机57126端口下发流表项，指导数据的转发处理

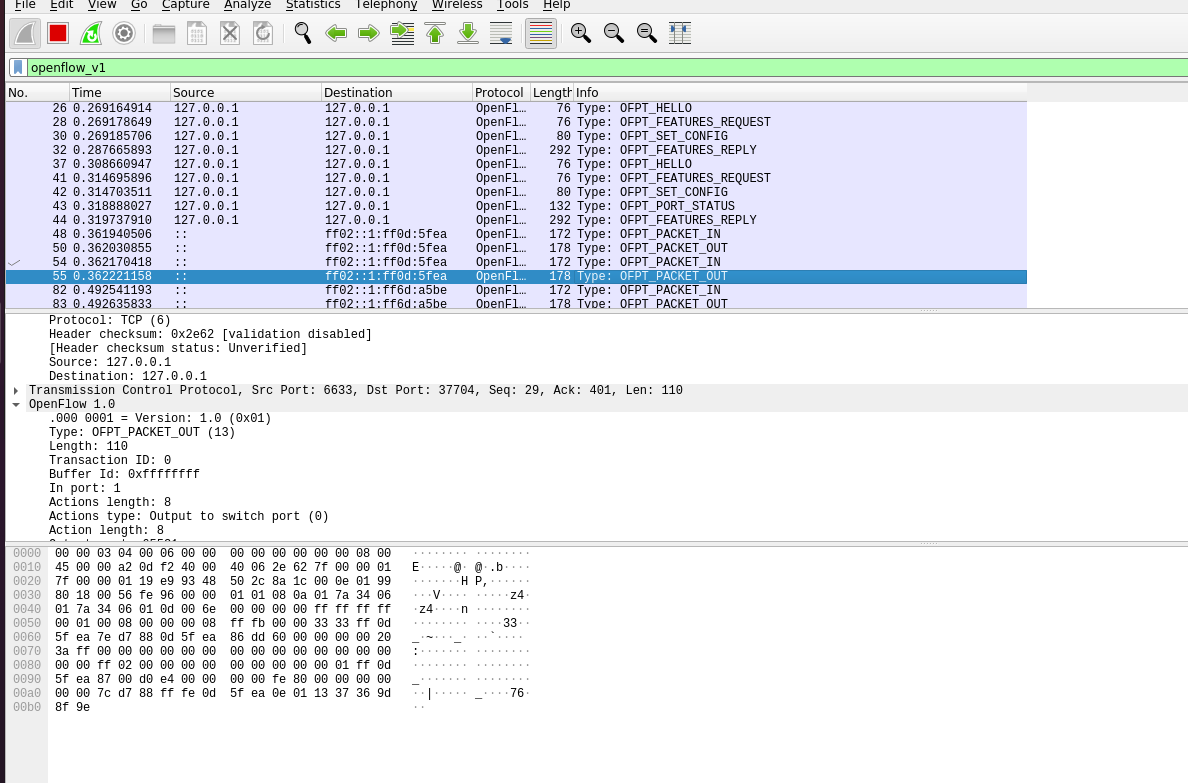

（7）PACKET_OUT

　　控制器6633端口（请按照我给你的action进行处理） ---> 交换机37704端口





2. 回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？

使用TCP协议，如图所示可以看出，拓扑文件中也有写出是使用TCP协议

（三）个人总结

本次实验了解了Openflow通讯过程中都存在哪些包了解了wireshark 抓包后的信息大概表示什么内容。通过本次实验对SDN学习的内容的方向有了一定的了解，和SDN对交换机的优化和实现有了基础的认识，同时也可以借助工具对OpenFlow协议数据交互过程进行分析
