TS3260射频芯片介绍：Sub-1GHz低功耗无线收发器，CMT2300A兼容替代选型指南

随着智能电表、智慧城市、智能光伏、工业物联网和无线传感器网络不断发展，Sub-1GHz无线通信凭借较好的穿透能力、较远的通信距离及较低的功耗，广泛应用于低速率、远距离的无线数据传输设备。

TS3260 是一款面向Sub-1GHz无线应用的低功耗、高集成度射频收发器，支持240–960MHz频率范围、OOK、(G)FSK及(G)MSK调制方式，最大发射功率可达+20dBm，接收灵敏度最低可达-120dBm。芯片通过SPI接口与外部MCU通信，适用于智能抄表、无线安防、工业遥控、智能照明和无线传感器等应用。

TS3260可作为 CMT2300A的国产替代评估方案。对于正在进行供应链优化、国产器件导入或新产品开发的工程师，可结合频段、射频性能、封装、软件配置及实际测试结果进行选型。

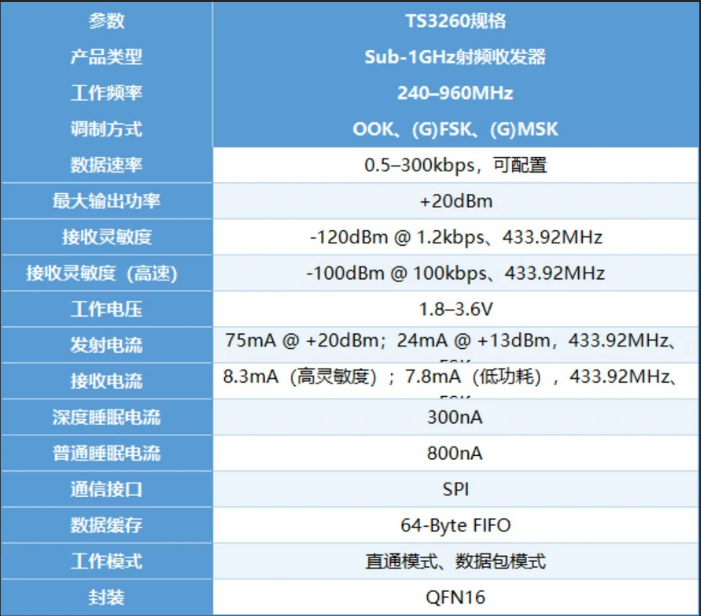

一、TS3260主要技术参数：

以上为提供的TS3260产品规格，具体测试条件、射频匹配网络及工作模式应以对应版本的数据手册为准。



二、TS3260核心优势

1. 宽频段覆盖，适配多种Sub-1GHz应用

TS3260支持240–960MHz频率范围，可用于多个Sub-1GHz无线应用频段。工程师可根据产品目标市场、无线通信距离、天线设计和当地无线电法规，选择适合的工作频率。常见应用频段包括433MHz、470MHz、868MHz及915MHz等，实际可用频率及发射功率需遵循目标国家或地区的法规要求，并结合射频匹配网络进行设计。

2. +20dBm发射功率与高接收灵敏度

TS3260最大发射功率可达+20dBm，在433.92MHz、1.2kbps条件下，接收灵敏度最低可达-120dBm。较高的发射功率与较高的接收灵敏度，为远距离、低速率无线数据传输提供了射频性能基础。实际通信距离还会受到天线增益、发射频率、数据速率、接收环境、建筑物遮挡、干扰和法规功率限制等因素影响，建议在目标产品环境中进行链路预算和实测验证。

3. 超低睡眠电流，适合电池供电设备

TS3260深度睡眠电流为300nA，普通睡眠电流为800nA，适合需要长时间待机、周期性唤醒并进行无线通信的设备。典型应用包括无线传感器节点、智能计量终端、遥控器和电池供电的安防设备。对于这类产品，开发人员可以结合MCU休眠策略、无线发送周期、接收监听时间及电池容量优化整机功耗。

4. 多种调制与灵活数据包处理

TS3260支持OOK、(G)FSK和(G)MSK调制方式，数据速率可配置为0.5–300kbps，并提供直通模式与数据包模式。

芯片还支持：

64-Byte FIFO数据缓存

可配置数据包处理机制

前向纠错（FEC）

数据白化编解码（Data Whitening）

自动频率校准（AFC）

空闲信道评估（CCA）

跳频应用

MESH自组网应用支持

这些功能可帮助工程师根据应用需求设计无线数据传输机制。需要注意，MESH组网和跳频通常还需要主控软件、网络协议及节点管理机制配合，并非仅靠射频芯片即可自动实现完整网络功能。

5. SPI接口，方便与外部MCU集成

TS3260采用独立射频收发器架构，通过SPI接口连接外部MCU。系统开发人员可根据产品需求选择合适的主控芯片，实现数据采集、无线收发、设备控制、网络管理和低功耗调度。这种架构适用于需要独立控制器的智能仪表、无线传感器、工业控制终端及遥控设备。

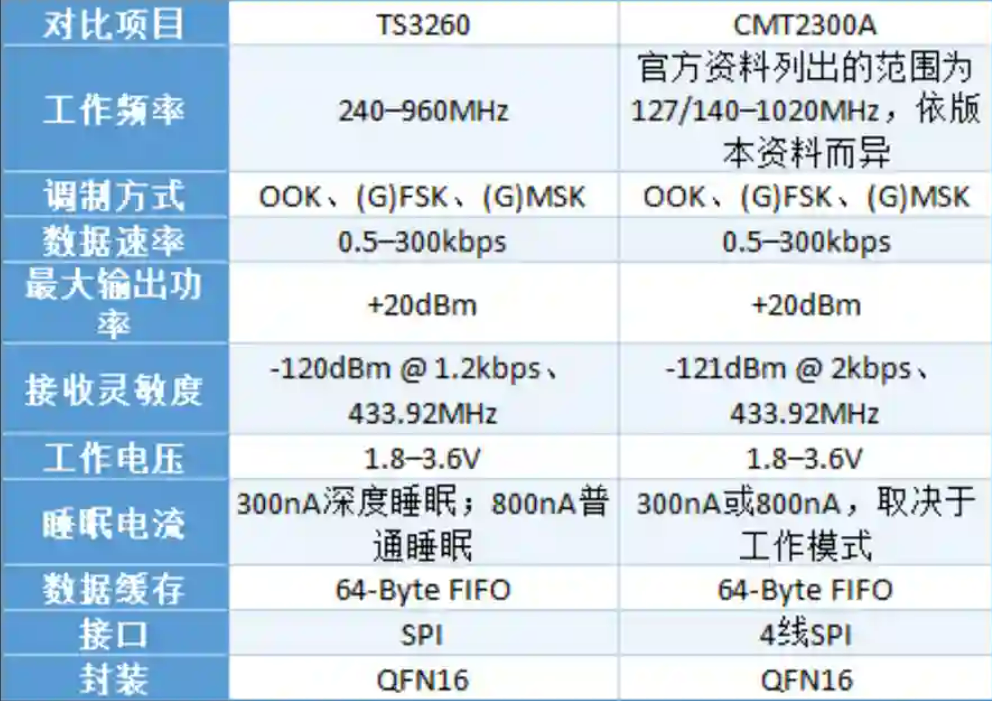

三、TS3260与CMT2300A：国产替代选型参考

TS3260的目标应用与CMT2300A存在较多重叠，均面向低功耗Sub-1GHz无线收发场景。CMT2300A官方资料显示，其支持OOK、(G)FSK和(G)MSK，数据速率为0.5–300kbps，工作电压为1.8–3.6V，最高输出功率为+20dBm，具备64-Byte FIFO、FEC及数据白化等功能。

注：两款芯片的部分参数测试条件并不完全相同，不能仅凭表格数值直接判断性能优劣。频率范围、引脚定义、寄存器配置及射频外围电路均应以各自最新数据手册为准。



TS3260替代CMT2300A需要关注什么？

对于希望采用TS3260替代CMT2300A的项目，建议重点验证以下内容：

频段与射频匹配： 确认实际工作频率在TS3260支持范围内，并重新评估晶振、匹配网络、滤波器及天线。

封装与引脚： 虽然两者均为QFN16，但不能据此认定封装尺寸、焊盘及引脚功能完全一致，需逐项核对。

寄存器与驱动： 检查SPI时序、寄存器映射、初始化流程、中断配置及FIFO读写方式，评估MCU固件的修改工作量。

无线通信性能： 在目标频率、数据速率、输出功率及实际天线条件下，测试接收灵敏度、通信距离、误码率和抗干扰表现。

功耗与法规： 验证发射、接收、待机和休眠状态下的整机功耗，并确认产品符合销售地区的无线电法规。

因此，TS3260适合纳入CMT2300A的替代候选清单，但是否能够直接替换，仍需依据原理图、PCB、固件和样机测试结果判断。



四、TS3260典型应用场景

1. 智能抄表与无线计量

在智能水表、电表、燃气表及其他计量设备中，Sub-1GHz无线通信可用于周期性数据上报、远程抄读和设备状态监测。TS3260的低功耗特性及可配置数据速率，可供电池供电型计量终端进行方案评估。

2. 智慧城市与无线传感器网络

智慧城市项目通常涉及分布式传感器、环境监测、设备状态采集及远程控制。TS3260可作为无线节点的射频收发部分，与外部MCU及传感器配合，实现低速率无线数据传输。

3. 智能光伏与能源监测

在智能光伏及能源管理场景中，无线节点可能用于采集设备状态、环境参数或辅助监测数据。TS3260可用于评估短报文、低功耗Sub-1GHz无线连接需求，具体通信拓扑、覆盖范围和抗干扰能力需根据现场环境设计。

4. 家庭楼宇自动化与无线照明

TS3260支持多种调制方式及可配置数据包处理，可用于无线开关、照明控制、传感器及楼宇自动化终端。项目开发时需根据设备数量、通信周期、网络管理和可靠性要求设计相应的通信协议。

5. 无线安防与工业遥控

在遥控报警、门禁、工业遥控和无线状态监测等产品中，TS3260可承担Sub-1GHz无线数据收发任务。对于涉及安全或工业控制的应用，建议额外设计身份认证、数据完整性检查、抗重放机制、链路故障处理及失效保护策略。



五、TS3260选型与开发注意事项

在将TS3260导入新项目或替代现有射频芯片前，建议工程师确认以下关键因素：

目标频率： 根据目标市场和法规要求确定433MHz、470MHz、868MHz、915MHz等工作频段。

链路预算： 综合发射功率、接收灵敏度、天线增益、馈线损耗及环境衰减，评估通信距离。

数据速率： 根据报文长度、响应时间、功耗和接收灵敏度要求选择合适速率。

天线与PCB： 关注射频走线、接地、匹配网络、晶振布局及天线净空区域。

协议设计： 结合设备数量、通信可靠性和网络规模，设计地址管理、重传、校验、跳频或组网机制。

量产验证： 进行射频性能、温度、电源变化、抗干扰、功耗和法规相关测试。



六、TS3260芯片供应、价格与BOM采购

对于智能计量、无线安防、工业控制和物联网终端制造商，射频芯片选型不仅需要考虑性能，也需要关注采购成本、供货周期、批量需求和长期供应安排。如有采购或项目开发需求，可提供以下信息以便询价：

芯片型号：TS3260

需求数量及预计年用量

目标工作频率

样品或量产需求

目标价格及期望交期

是否涉及CMT2300A替代项目

TS3260是一款面向Sub-1GHz低功耗无线应用的射频收发器，具备240–960MHz频率范围、最高+20dBm发射功率、最低-120dBm接收灵敏度、0.5–300kbps可配置数据速率，以及OOK、(G)FSK、(G)MSK调制支持。其低功耗、多模式数据处理和SPI接口特性，使其适用于智能抄表、智慧城市、智能光伏、无线传感器、楼宇自动化、安防报警及工业遥控等应用。对于正在寻找 CMT2300A国产替代方案 的工程师，TS3260可作为候选器件进行评估。正式导入前，应重点完成引脚、寄存器、驱动、射频匹配和整机性能验证，以确保满足项目的功能、可靠性及量产要求。
