IS80X隔离电源变压器驱动器测试隔离变压器测试

IS80X

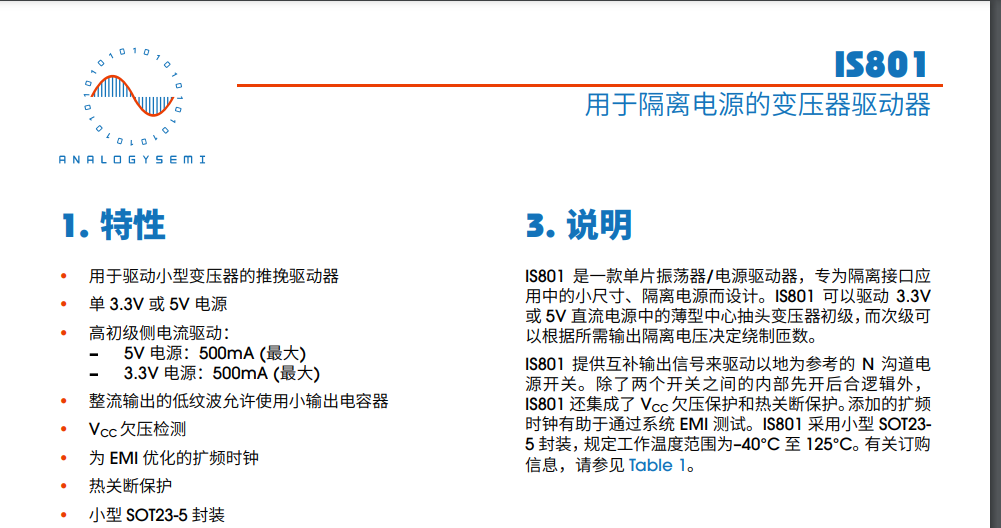

IS80X 是一款低 EMI 干扰的推挽式电源原边控制器，其专为隔离接口应用中的小尺寸隔离电源而设计。IS802 可以驱动输入电压范围为 2.5V 到 5.5V 的变压器初级，而次级可以通过变压器匝数比输出任何隔离电压。IS802 内部包含两路驱动，分别控制原边绕组的电流流向，交替选择两路驱动从而实现原边推挽控制。IS802 支持外部时钟控制，配合使能管脚，可以实现系统中任意多芯片之间同步控制。为了提高系统应用的可靠性，IS802 支持死区插入保护，软起动保护，欠压保护和过温保护，实际使用中可以有效地应对开机大电流冲击，输出短路，输出过载等问题。此外，IS802 还支持展频功能，可以帮助系统通过 EMI 测试。

IS802 过流短路测试

过流测试

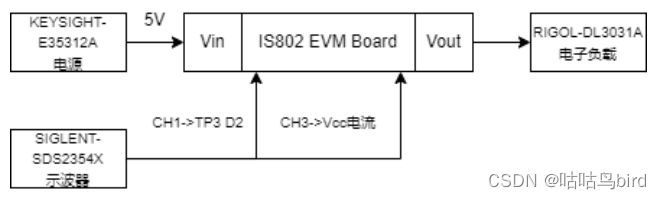

1.Vin5v 过流测试

（1）电子负载设置恒流模式。
（2）示波器触发捕获设置正常模式，设置上升沿捕获，捕获电平设置为 4V，
通道 1 连接 IC-D2 脚，通道 3 使用电流探头测量 Vcc 电流。
（3）电子负载从 0ma 开始以 10ma 步进。

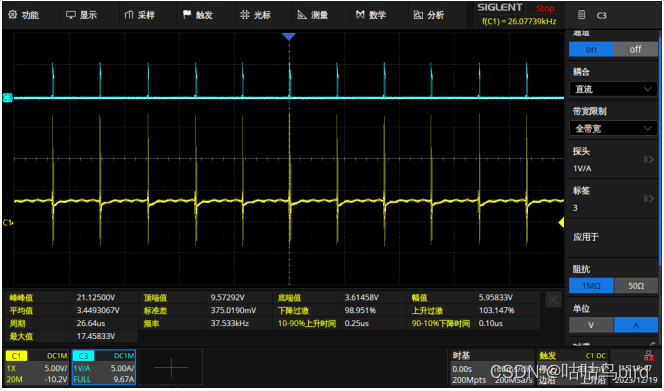

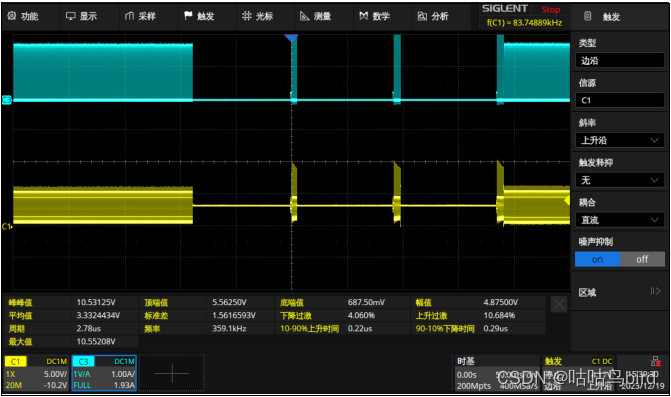

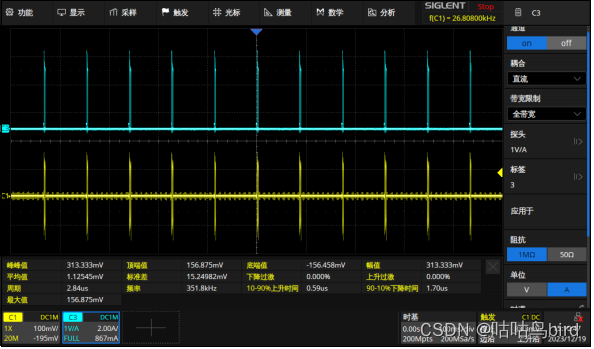

（4）当步进至 1.25A 时，IS802 开始打嗝过流保护，示波器如图 2 所示。

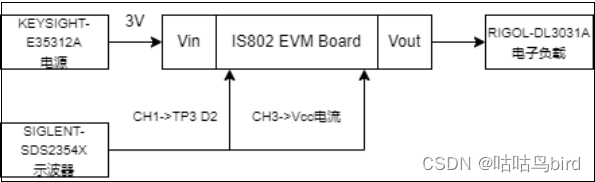

2.Vin3.3v 过流测试

（1）电子负载设置恒流模式。
（2）示波器触发捕获设置正常模式，设置上升沿捕获，捕获电平设置为 4V，通道 1 连接 IC-D2 脚，通道 3 使用电流探头测量 Vcc 电流。
（3）电子负载从 0ma 开始以 10ma 步进。
（4）当步进至 1.17A 时，IS802 开始过流保护。

短路测试

1.Vin5v 短路测试

（1）将 IS802 EVM Board Vout 端短路。
（2）示波器触发捕获设置正常模式，设置上升沿捕获，捕获电平设置为 4V，通道 1 连接 IS802 EVM Board TP3 D2，通道 3 使用电流探头测量 Vcc 电流。

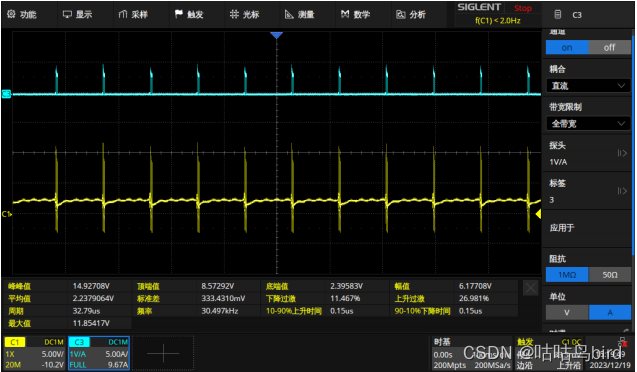

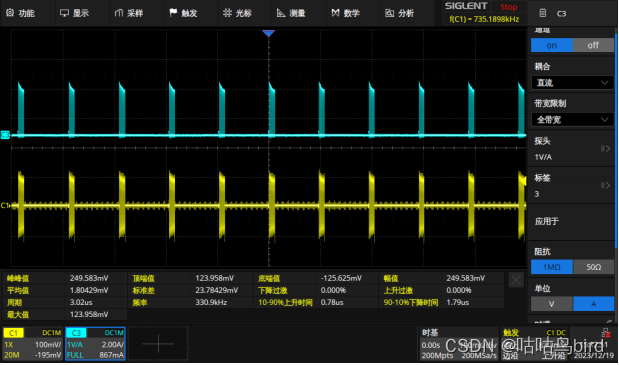

（3）开启电源示波器如图 6 所示。

（4）示波器触发捕获设置正常模式，设置上升沿捕获，捕获电平设置为 4V，通道 1 连接 IS802 EVM Board TP2 Vout，通道 3 使用电流探头测量 Vcc 电流。示波器效果如图 7 所示

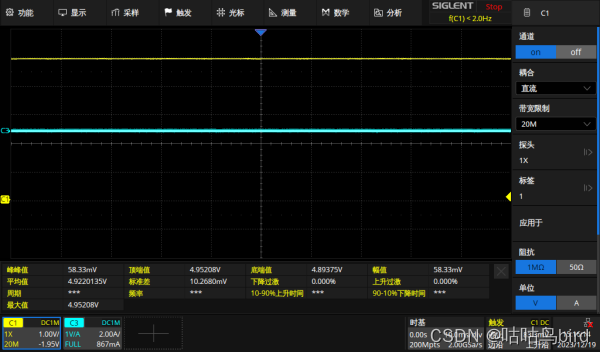

（5）将 IS802 EVM Board Vout 端开路,示波器效果如图 7 所示。

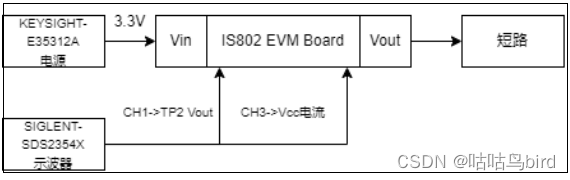

1.Vin3.3v 短路测试

（1）将 IS802 EVM Board Vout 端短路。
（2）示波器触发捕获设置正常模式，设置上升沿捕获，捕获电平设置为 4V，通道 1 连接 IS802 EVM Board TP3 D2，通道 3 使用电流探头测量 Vcc 电流。

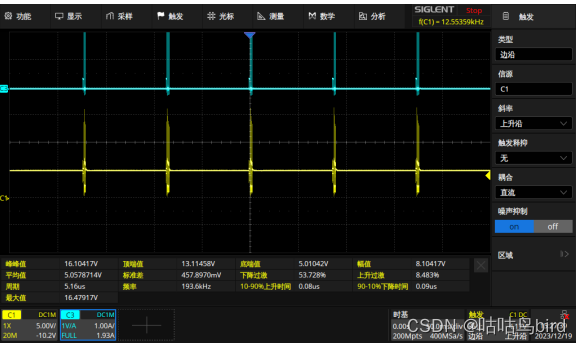

（3）开启电源示波器效果如图 10 所示。

（4）示波器触发捕获设置正常模式，设置上升沿捕获，捕获电平设置为 4V，通道 1 连接 IS802 EVM Board TP2 Vout，通道 3 使用电流探头测量 Vcc 电流。示波器效果如图 11 所示。

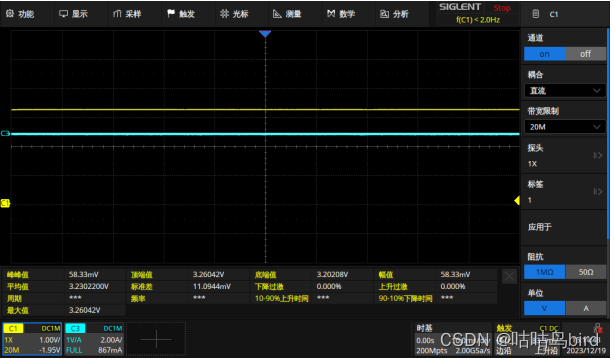

（5）将 IS802 EVM Board Vout 端开路示波器效果如图 12 所示。

变压器测试

立凯LT51-120

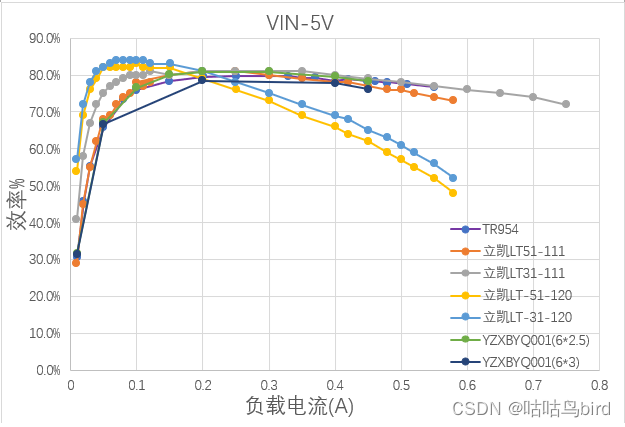

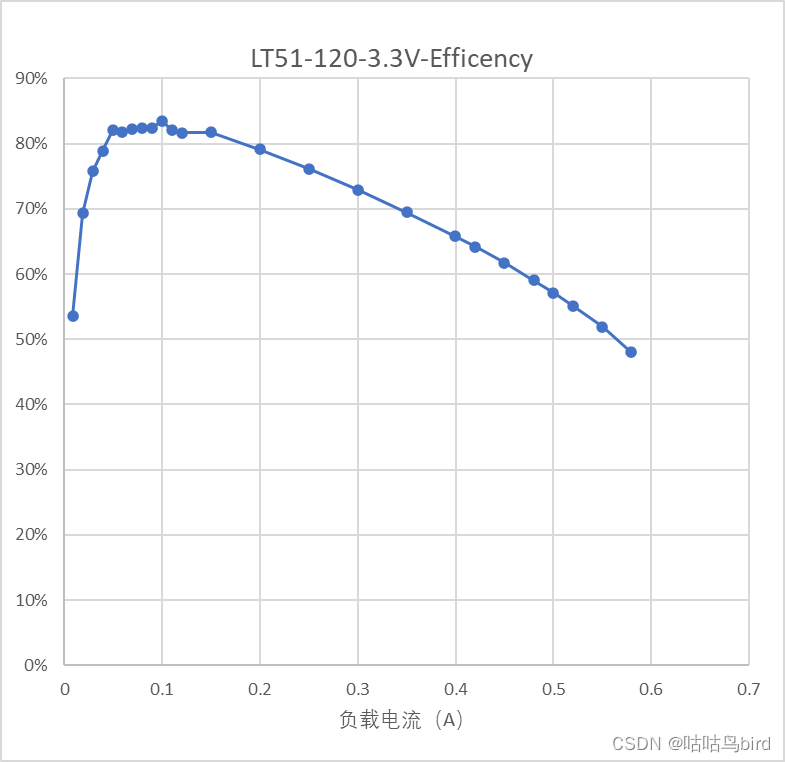

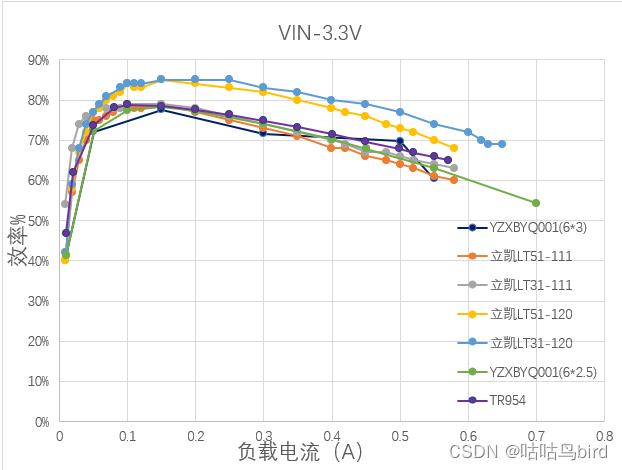

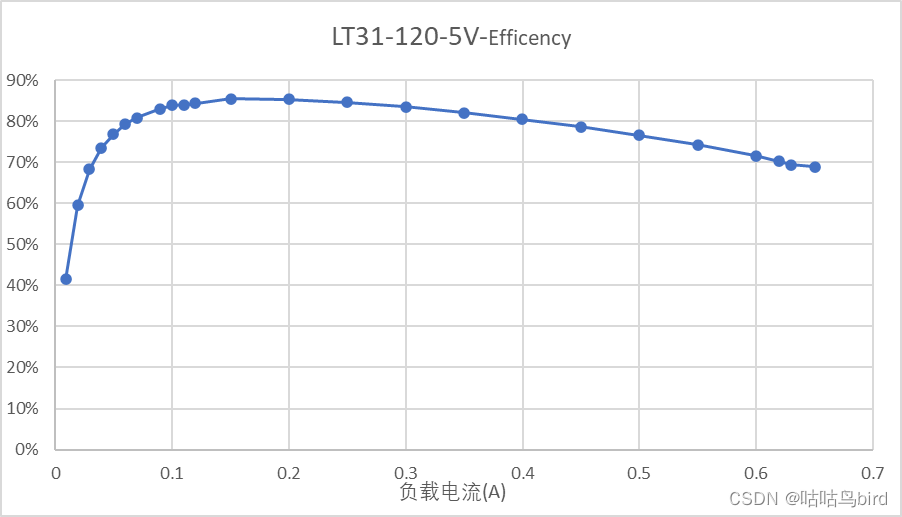

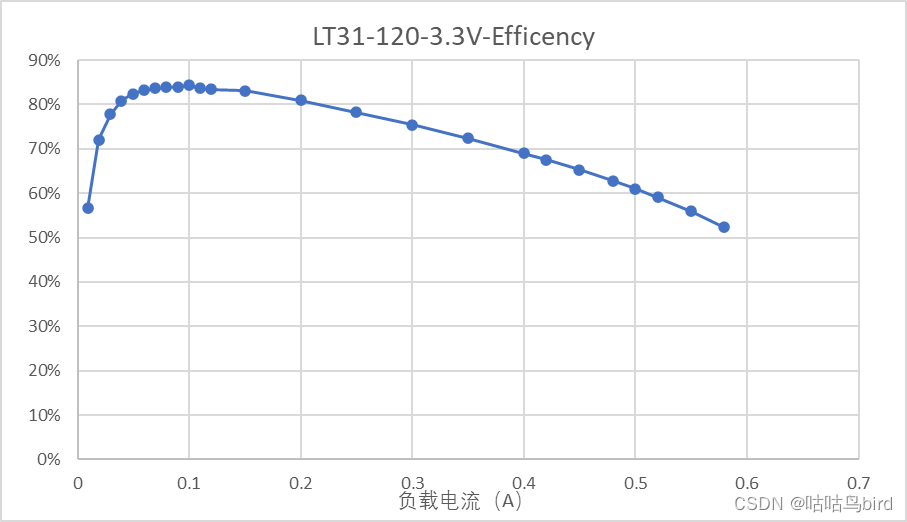

(1)LT51_120效率测试如下图所示

(2)LT51_120变压器饱和频率测试。

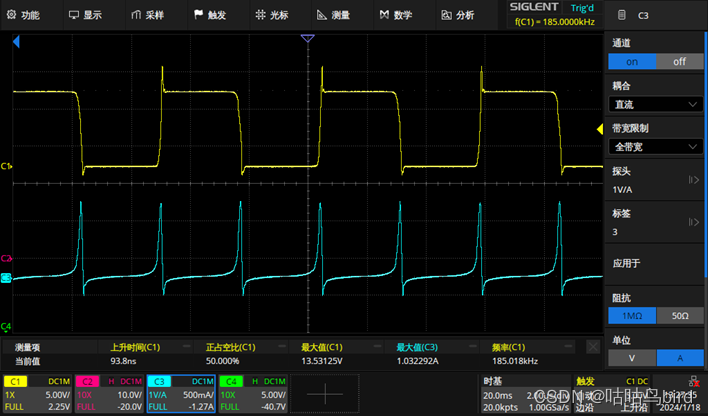

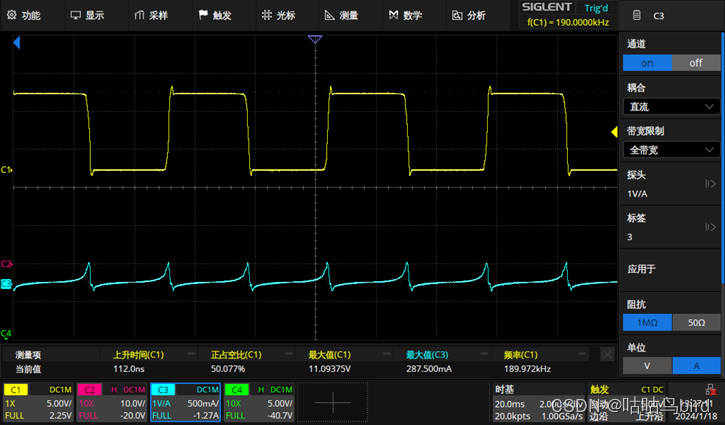

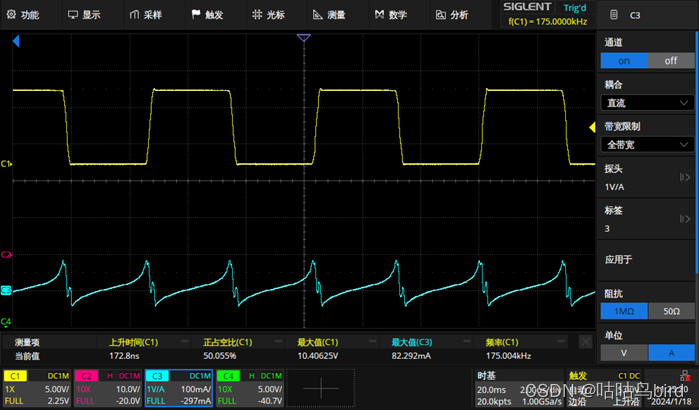

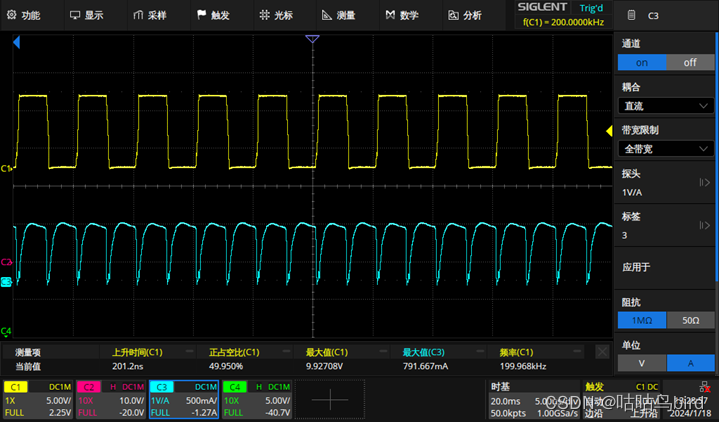

1.IS802输入5V,频率200K（CH1->D1,CH3->VCC）。

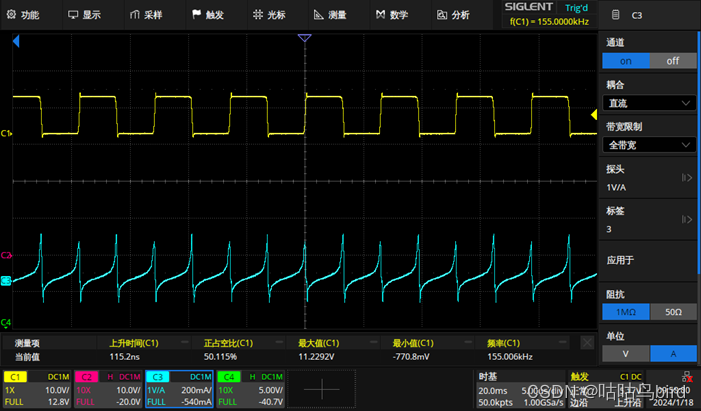

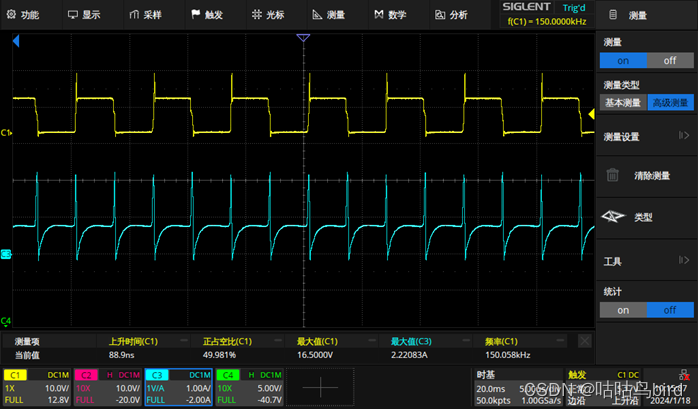

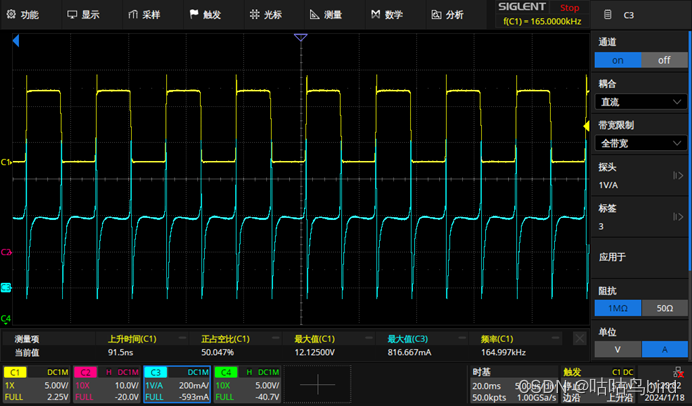

2.IS802输入5V,频率150K（CH1->D1,CH3->VCC）。

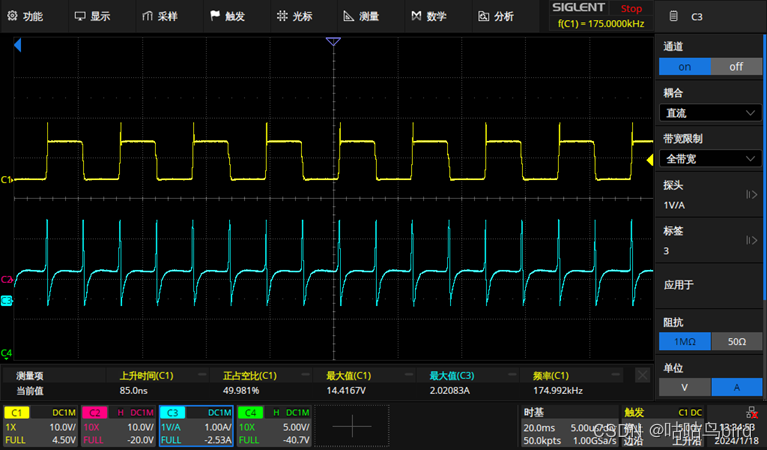

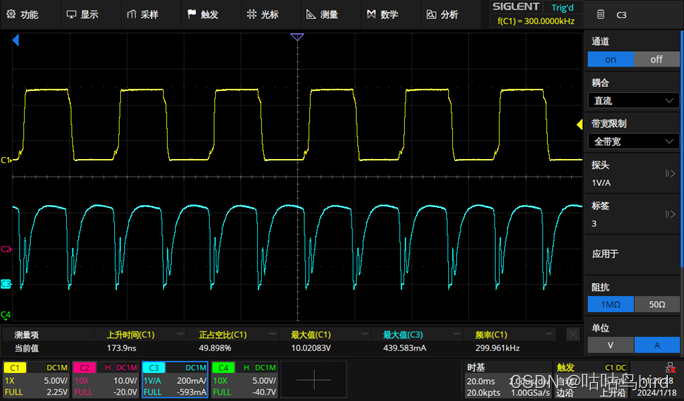

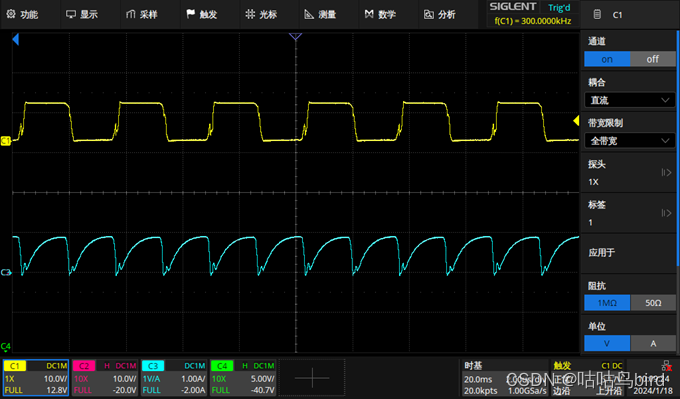

3.IS802输入5V,频率300K,负载300ma（CH1->D1,CH3->VCC）。

4.IS802输入5V,频率150K,负载300ma（CH1->D1,CH3->VCC）。

立凯LT51-111

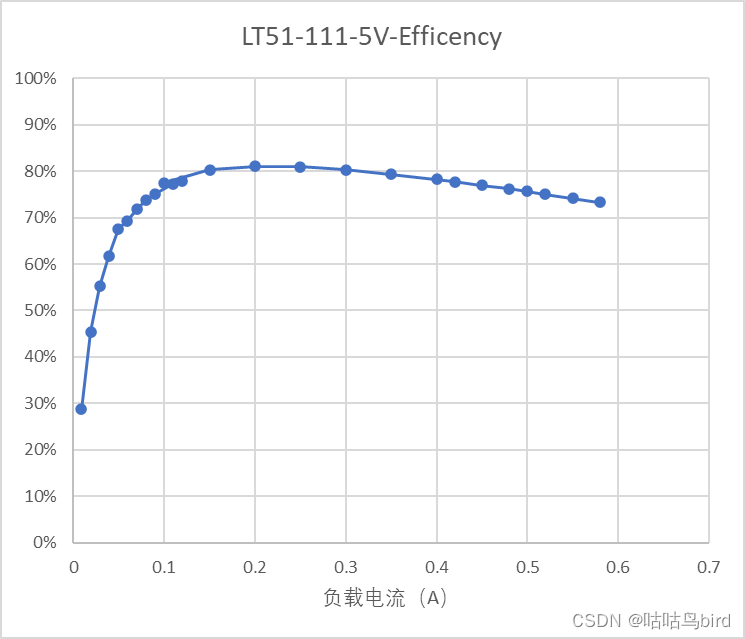

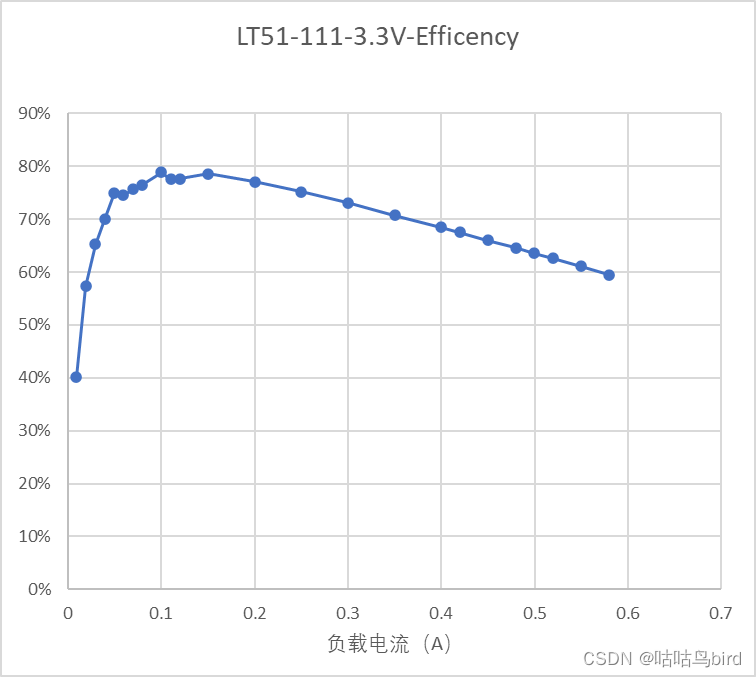

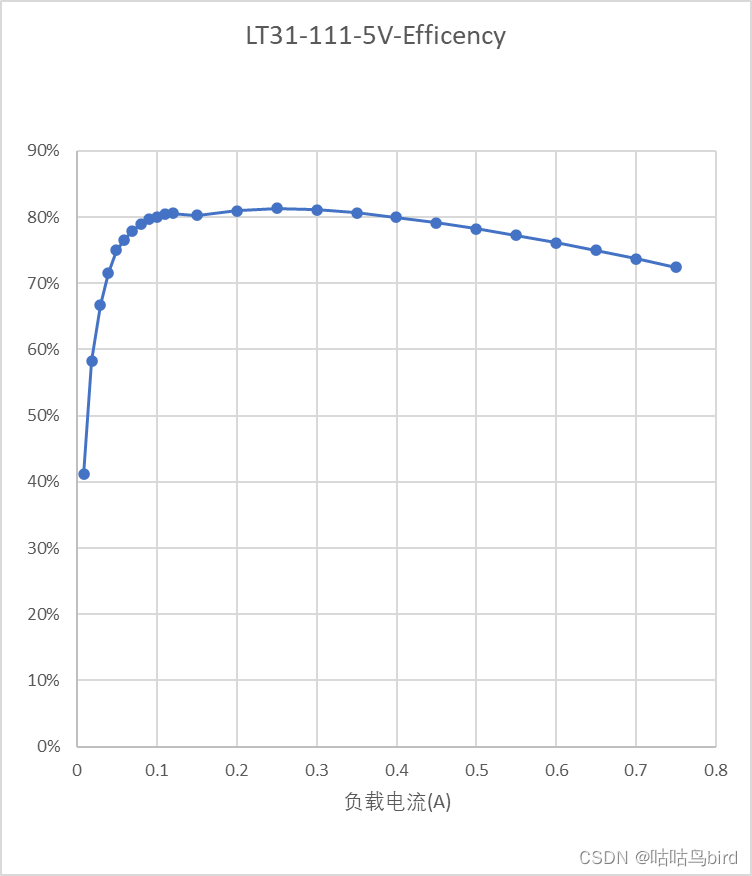

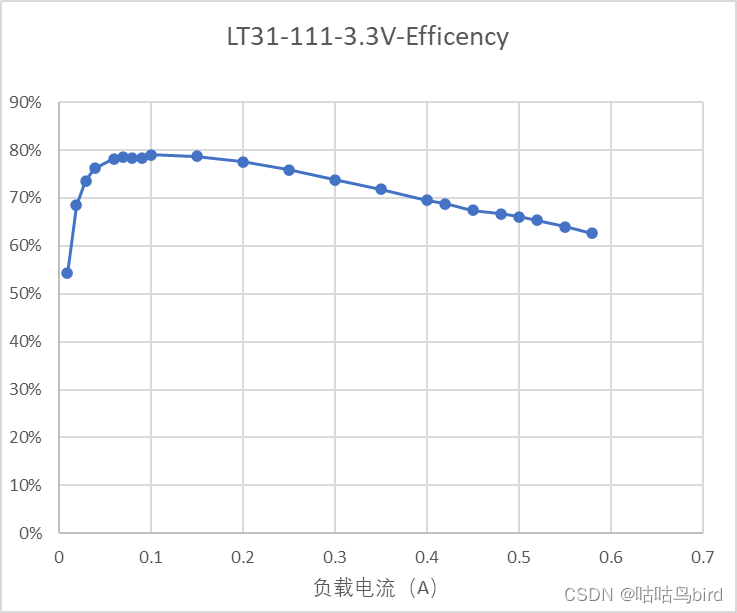

(1)LT51_111效率测试如下图所示

(2)LT51_111变压器饱和频率测试。

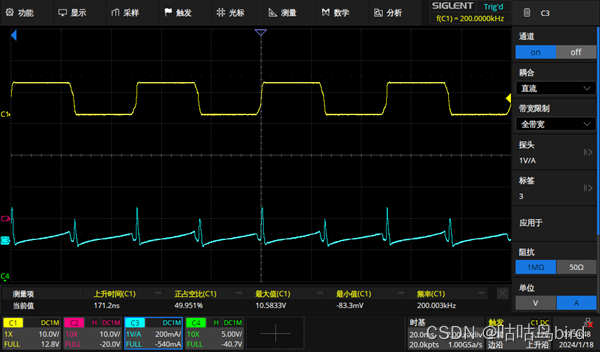

1.IS802输入5V,频率200K（CH1->D1,CH3->VCC）。

2.IS802输入5V,频率150K（CH1->D1,CH3->VCC）。

3.IS802输入5V,频率300K,负载300ma（CH1->D1,CH3->VCC）。

4.IS802输入5V,频率150K,负载300ma（CH1->D1,CH3->VCC）。
