一、RFID天线的作用

RFID天线是标签和读写器的重要组成部分，其核心作用是：

1. 在标签端：接收读写器发射的电磁波能量，激活芯片并回传数据。

2. 在读写器端：发射射频能量和信号，并接收标签返回的信号。  天线的性能直接决定了读写距离、方向性、稳定性和环境适应性。

二、 从原理（极性）上划分

天线的极性定义了其电磁波辐射或接收时的电场矢量方向。

1.线极化天线

原理：电磁波在空间中传播时，其电场矢量的方向在一条直线上保持不变。可以分为水平极化和垂直极化。

工作方式：只有当读写器天线的极化方向与标签天线的极化方向平行时，才能达到最佳的能量传输和信号接收。方向错配会导致能量损失。

优点	1. 能量集中，读取距离远：在极化方向匹配的情况下，能量利用率高，因此同等功率下比圆极化天线读取距离更远。 2. 成本较低：设计和制造相对简单。
缺点	1.方向性要求苛刻：标签的方向必须与天线极化方向对齐，否则读取性能会急剧下降甚至无法读取。 2. 不适合动态或方向随机的场景：对于在传送带上翻滚的物体或方向不确定的物品，读取可靠性差。
使用场景	1. 固定方向的物品：仓库中整齐码放的、朝向固定的纸箱。 2. 门禁卡、刷卡消费：卡片以固定方向刷卡。 3. 垂直极化常用于车辆管理：因为车辆天线通常是垂直安装的。



 2. 圆极化天线

原理：电磁波在传播时，其电场矢量随时间旋转，轨迹在垂直于传播方向的平面上形成一个圆。可分为左旋圆极化和右旋圆极化。

工作方式：无论标签如何旋转，其天线总能“捕捉”到一部分电场分量，因此对标签的方 向不敏感。

优点	1.方向不敏感，可靠性高：非常适合读取方向随机、不停变化的标签，大大提高了读取成功率。 2.抗多径干扰能力强：能减少由金属表面等反射造成的信号干扰。
缺点	1. 读取距离较短：由于能量被分散到各个方向上，在同等功率下，其读取距离通常只有线极化天线的70%-80%。 2. 成本和设计更复杂。 3. 极化失配：读写器的圆极化天线与标签的线极化天线之间存在约3dB的固有能量损失。
使用场景	1.物流分拣、传送带：物品方向不确定且快速移动 2.零售商品管理：货架上的商品摆放方向各异。 3.手持式读写设备：因为手持设备的角度随时在变化。 4.存在金属反射的复杂环境。

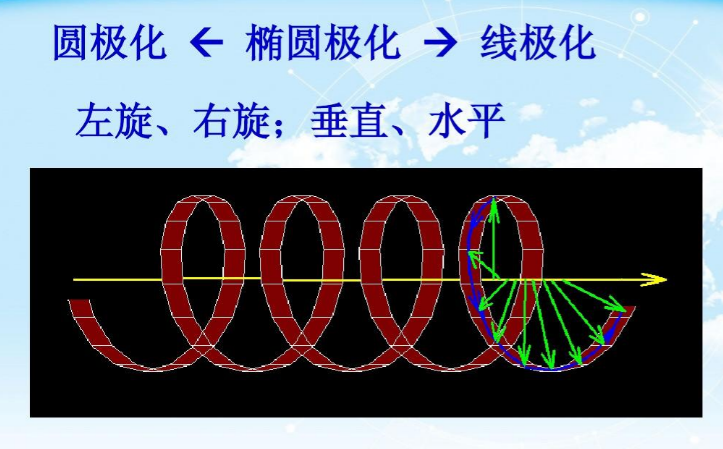

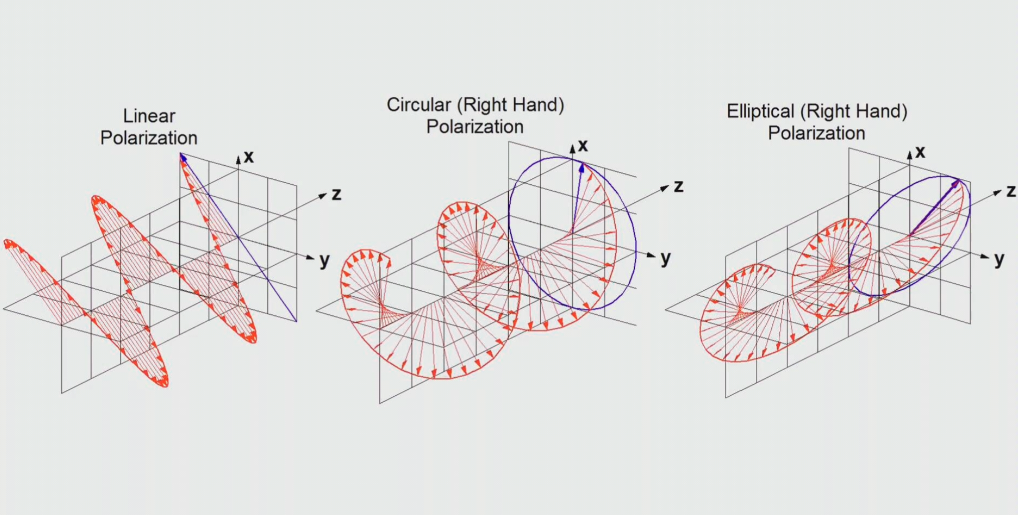

附：线极化与圆极化波形图（Linear Polarization线极化, Circular Polarization圆极化电磁右手法则）





三、 从材料上划分

天线材料主要影响其工作频率、物理特性、环境适应性和成本。

1.陶瓷天线

原理：通常用于高频（HF， 13.56MHz）和超高频（UHF）的小型化标签。陶瓷材料

（如二氧化钛、钛酸钡）具有较高的介电常数，可以在较小的物理尺寸下实现所需的电气性能（如谐振频率）。

工作方式：利用高介电常数材料来缩小天线尺寸，通过金属镀层（银、铝等）作为辐射体。

优点	1. 体积小，易于集成：非常适合小型化设备，如手机、智能手表、小型UHF标签。 2. 性能稳定：温度特性较好，频率漂移小。 3. Q值高：品质因数高，带宽较窄但选择性好。
缺点	1. 成本高：原材料和加工成本均高于PCB和柔性天线。 2. 脆性大：物理抗冲击能力差，易碎裂。 3. 带宽窄：对制造公差敏感，调试困难。
使用场景	1.小型UHF/HF标签：如服装标签、资产管理标签。 2.集成到消费电子设备中：如智能手机、平板电脑的NFC/UID支付和身份识别。 3.医疗小型设备。

2. 铁氧体天线 / 抗金属天线

原理：铁氧体是一种具有高磁导率的磁性材料。当RFID标签贴在金属表面时，金属会反射电磁波并形成涡流，严重干扰天线工作，甚至使其失效。铁氧体片作为磁屏蔽层，置 于天线和金属之间，为磁通量提供一个低磁阻路径，从而“引导”磁场绕过金属，使天线 能正常工作。

工作方式：通过磁屏蔽而非电磁辐射来工作，主要适用于HF频段（电感耦合），在UHF

频段也有特殊设计的抗金属标签。

优点	1. 专为金属环境设计：是解决金属表面RFID应用的唯一有效方案。 2. 提高读取性能：在金属表面能获得稳定甚至增强的读取距离。
缺点	1. 成本高：铁氧体材料本身较贵。 2. 厚重、脆性：通常会使标签变得更厚、更硬。 3. 频率受限：在UHF频段的设计和性能优化比HF频段更复杂。
使用场景	1.IT资产管理和机箱：服务器、路由器等。 2.医疗器械和设备：手术器械、金属设备外壳。 3.工业工具管理、汽车零部件、金属货架/托盘。

  3. PCB天线

原理：采用印刷电路板工艺，在FR-4等基材上蚀刻出铜质天线电路。这是最常见的天线  制造形式之一。

工作方式：作为标准的平面电路工作，设计灵活。

优点	1. 成本低廉，适合批量生产：PCB工艺非常成熟。 2. 一致性高，性能稳定。 3. 设计灵活：可以方便地调整走线形状和尺寸来优化性能。 4. 机械强度较好：比陶瓷和柔性天线更坚固。
缺点	1. 硬度高，不可弯曲。 2. 厚度相对较大（相比于柔性天线）。 3. 介电常数较低，在需要小型化时不如陶瓷天线有优势。
使用场景	1. 读写器模块内置天线。 2. 各种硬质RFID标签和卡片：如门禁卡、工卡、PCB形式的UHF标签。 3. 消费电子和物联网设备内部。



4.柔性天线 / 蚀刻天线

原理：在柔性基材（如PET、PI）上通过蚀刻（或印刷）工艺制作金属（通常是铝）天

线。最常见的UHF不干胶标签就是这种天线。

工作方式：与PCB天线类似，但基材是柔性的。

优点	1. 柔软，可弯曲：可粘贴在曲面物品上。 2. 超薄，轻便。 3. 成本极低：非常适合一次性或大规模应用。 4. 易于封装：可制成不干胶标签。
缺点	1. 耐用性差：天线易被物理刮伤、撕裂。 2. 环境适应性弱：不耐高温、潮湿和化学腐蚀。 3. 性能一致性受基材影响大。
使用场景	1. 物流和零售：纸箱、商品上的UHF标签。 2. 资产管理：贴在书籍、文件、非金属设备上。 3. 票证：一次性门票、行李条。



四、总结与对比

分类维度	天线类型	核心优势	主要劣势	典型应用
原理（极性）	线极化	读取距离远，成本低	方向敏感，可靠性低	固定方向的物品，门禁卡
	圆极化	方向不敏感，可靠性高	读取距离短，成本高	物流分拣，零售，手持设
材料	陶瓷天线	小型化，性能稳定	成本高，易碎	小型电子设备，服装标签
	铁氧体天线	抗金属干扰	成本高，厚重	IT资产，医疗器械，工具
	PCB天线	成本低，一致性好，坚固	不可弯曲，较厚	读写器模块，硬质标签，
	柔性天线	成本极低，柔软，轻薄	不耐用，环境适应性差	物流标签，零售商品，票



五、实际选择建议：

1. 先定极性：根据物品的方向是否固定来选择。方向固定： 线极化（追求距离）

        方向随机： 圆极化（追求可靠性）



2. 再定材料：根据应用环境、尺寸和成本来选择。贴在金属上：铁氧体天线（必须）

需要极小尺寸：陶瓷天线

通用、低成本、大批量 ： 柔性天线

用于读写器或需要坚固封装 ： PCB天线



附1、相关解释

1、线极化（Linear Polarization）

定义：线极化是指电磁波的电场矢量在一个平面内保持恒定的方向。也就是说，电场矢量始终沿着一个固定的方向振动。

示例：垂直极化（电场矢量垂直于地面）和水平极化（电场矢量平行于地面）是最常见的线极化形式。

2、圆极化（Circular Polarization）

定义：圆极化是指电磁波的电场矢量在传播过程中绕着传播方向旋转，形成一个圆形轨迹。圆极化可以分为右旋圆极化（RHCP）和左旋圆极化（LHCP）。

示例：右旋圆极化（电场矢量顺时针旋转）和左旋圆极化（电场矢量逆时针旋转）。



B、应用场景

1、线极化

广播和电视：许多广播和电视天线使用线极化，特别是垂直极化，因为垂直极化的信号在地面上的传播损失较小。

点对点通信：在点对点通信系统中，线极化天线可以提供较高的增益和方向性，适用于远距离通信。

雷达系统：某些雷达系统使用线极化天线，特别是在需要高分辨率和高增益的应用中。

2、圆极化

卫星通信：卫星通信系统广泛使用圆极化天线，因为圆极化可以减少由于大气折射和多路径效应引起的信号衰落。

无线局域网（WLAN）：在Wi-Fi和其他无线局域网中，圆极化天线可以提高信号的覆盖范围和抗干扰能力。

GPS：全球定位系统（GPS）使用右旋圆极化（RHCP）天线，以减少多路径效应和提高定位精度。

移动通信：在移动通信系统中，圆极化天线可以减少信号的多路径衰落，提高通信质量。
