LVS的隧道模式工作过程

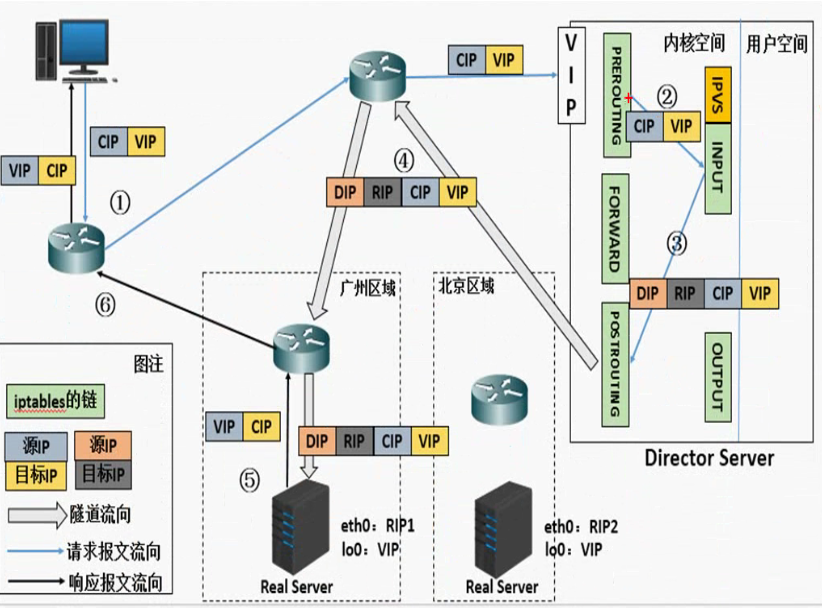

工作过程： 1.客户机发起请求，此时源IP是CIP，目标IP是VIP，发送给负载调度器。

2.负载调度器收到请求后，对数据包进行封装，封装一层以DIP为源IP，RIP为目标IP的数据包，根据客户机的来源地址，将封装的数据包发给最近的真实服务器。

3.真实服务器收到封装后的数据包，开始逐层拆包，先拆封装的包，得到以CIP为源地址，VIP为目标地址的数据包后，发出响应数据包。

4.真实服务器以VIP为源IP，CIP为目标IP发出数据包，客户机收到数据包整个过程结束

注意：真实服务器必须将本地回环IP改成VIP,否则服务器不会接受拆掉封装后的数据包，也不会发出响应数据包。不可以设置在其他网卡上，否则会和负载调度器的IP冲突
