LVS负载均衡 NAT模式实验

实验规划：四台虚拟机

测试机: IP：192.168.10.10 网关：192.168.10.20
负载调度器: IP：192.168.10.20
192.168.15.20
#开启路由转发
真实服务器1：IP：192.168.15.30 网关：192.168.15.20
真实服务器2：IP：192.168.15.40 网关：192.168.15.20

负载调度器：

​ 软件包：ipvsadm
​ 会产生 ipvsadm 命令
​ 创建集群：指定算法、指定集群的VIP{端口}
​ -A
​ 修改集群：
​ -E

​ 向集群内添加真实服务器
​ -a
​ 修改集群内的真实服务器
​ -e

压测命令：yum -y install httpd-tools

ab -c 100 -n 1000 http://192.168.10.20:80/index.html
-c 单次并发次数
-n 总的并发次数
-n/-c 发送并发波数

实验步骤：

1.根据实验规划修改四台虚拟机的IP地址和网关地址。负载调度器需要复制网卡配置文件

2.真实服务器安装httpd，并修改网页内容。

3.负载调度器开启路由转发功能，并用sysctl -p 刷新一下

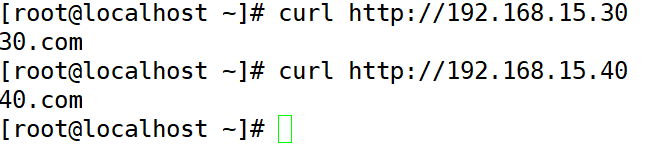

4.到测试机检查是否配置正确

5.配置负载调度器

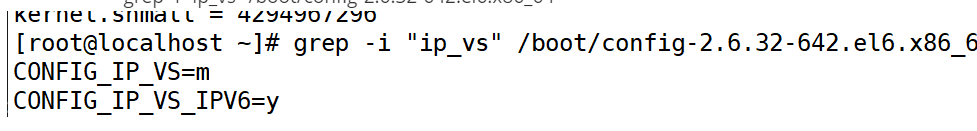

a.查看是否支持ipvs =m 说明支持ipvs
grep -i "ip_vs" /boot/config-2.6.32-642.el6.x86_64

​ b.安装ipvsadm yum -y install ipvsadm

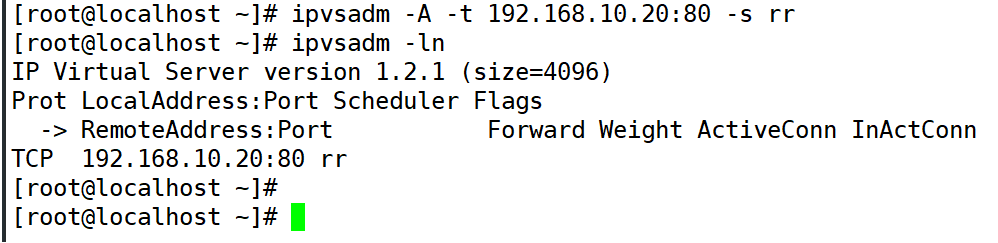

​ c.创建集群
​ ipvsadm -A -t 192.168.10.20:80 -s rr
-A:创建集群
-t：指定协议类型 -t：tcp -u：udp
IP为集群的VIP
-s：算法
​ ipvsadm -ln :查看集群

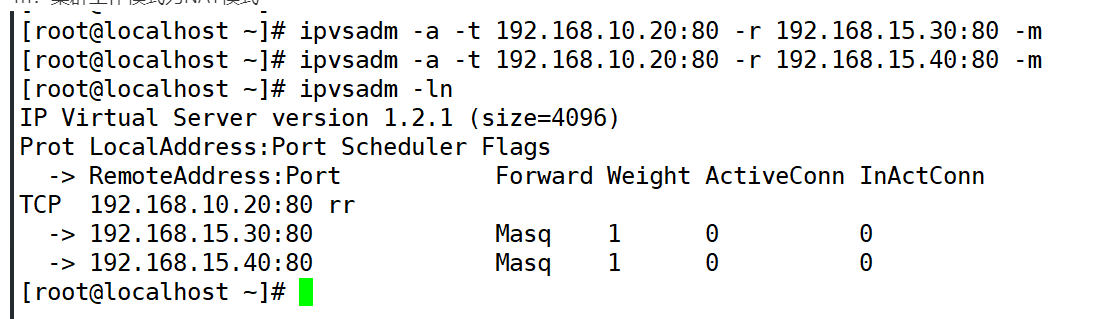

d.添加真实服务器
ipvsadm -a -t 192.168.10.20:80 -r 192.168.15.30:80 -m
ipvsadm -a -t 192.168.10.20:80 -r 192.168.15.40:80 -m
-a:添加真实服务器
-t：协议类型
192.168.10.20:80：集群的VIP
-r:真实服务器IP
-m：集群工作模式为NAT模式

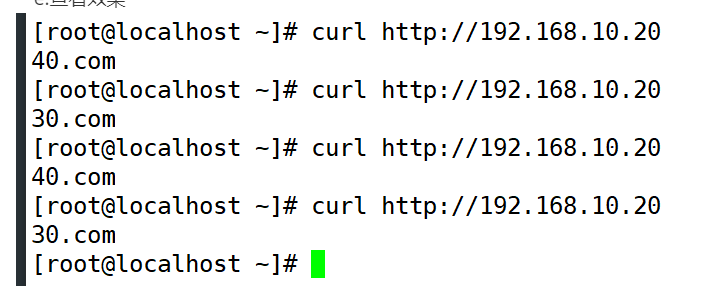

e.查看效果
