实验3 转移指令跳转原理及其简单应用编程

1. 实验任务1

1)task1.asm源码:

assume cs:code, ds:data

data segment
    x db 1, 9, 3
    len1 equ $ - x

    y dw 1, 9, 3
    len2 equ $ - y
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov si, offset x
    mov cx, len1
    mov ah, 2
 s1:mov dl, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h

    inc si
    loop s1

    mov ah, 2
    mov dl, 0ah
    int 21h

    mov si, offset y
    mov cx, len2/2
    mov ah, 2
 s2:mov dx, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h

    add si, 2
    loop s2

    mov ah, 4ch
    int 21h
code ends
end start

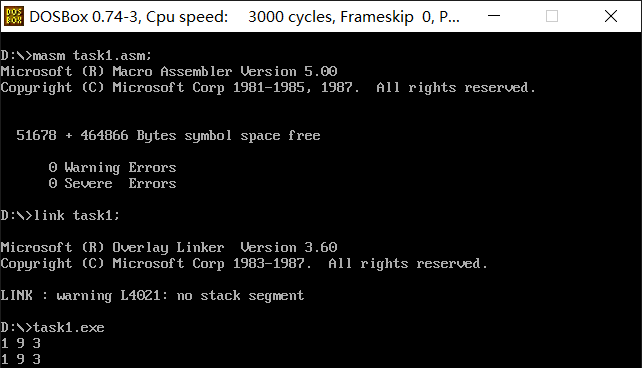

 编译、连接、运行截图:



 ① line27, 汇编指令 loop s1 跳转时，是根据位移量跳转的。通过debug反汇编，查看其机器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明是如何计算得到跳转后标号s1其后指令的偏移地址的。

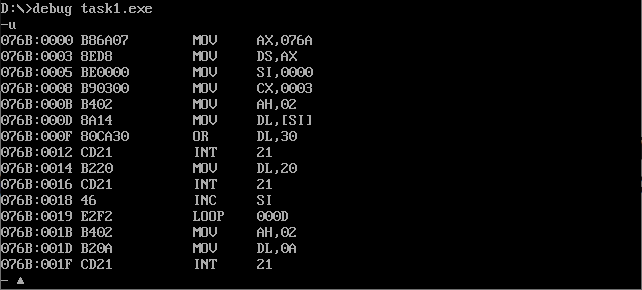

debug反汇编:

(1）loop指令的机器码为E2F2，跳转的8位位移=标号处的地址-loop指令后的第一个字节的地址。

这里标号处的地址是s1的地址为076B:000D，loop指令后的第一个字节的地址是loop后下一条指令的地址为076B:001B。

所以8位位移=000D-001B=-0E（十六进制）=-14（十进制），十六进制补码为F2。

(2）CPU计算跳转后的偏移地址（IP）是通过loop指令的机器码和当前IP得出的。

机器码E2F2，其中E2表明此命令为loop指令，F2为位移量的十六进制补码形式。

当CPU读取并执行E2F2时，当前IP=001B（0019+0003），跳转后IP=当前IP+位移量=001B-0E=000D。

 ② line44，汇编指令 loop s2 跳转时，是根据位移量跳转的。通过debug反汇编，查看其机 器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明 是如何计算得到跳转后标号s2其后指令的偏移地址的。

debug反汇编:

(1）loop指令的机器码为E2F0，跳转的8位位移=标号处的地址-loop指令后的第一个字节的地址。

这里标号处的地址是s2的地址为076B:0029，loop指令后的第一个字节的地址是loop后下一条指令的地址为076B:0039。

所以8位位移=0029-0039=-10（十六进制）=-16（十进制），十六进制补码为F0。

(2）CPU计算跳转后的偏移地址（IP）是通过loop指令的机器码和当前IP得出的。

机器码E2F0，其中E2表明此命令为loop指令，F0为位移量的十六进制补码形式。

当CPU读取并执行E2F0时，当前IP=0039（0037+0002），跳转后IP=当前IP+位移量=0039-10=0029。

2. 实验任务2

1)task2.asm源码:

 1 assume cs:code, ds:data
 2
 3 data segment
 4     dw 200h, 0h, 230h, 0h
 5 data ends
 6
 7 stack segment
 8     db 16 dup(0)
 9 stack ends
10
11 code segment
12 start:
13     　　mov ax, data
14     　　mov ds, ax
15
16     　　mov word ptr ds:[0], offset s1
17     　　mov word ptr ds:[2], offset s2
18     　　mov ds:[4], cs
19
20     　　mov ax, stack
21     　　mov ss, ax
22    　　 mov sp, 16
23
24    　　 call word ptr ds:[0]
25 s1: 　　pop ax
27     　　call dword ptr ds:[2]
28 s2: 　　pop bx
29     　　pop cx
30
31     　　mov ah, 4ch
32     　　int 21h
33 code ends
34 end start

① 根据call指令的跳转原理，先从理论上分析，程序执行到退出（line31)之前，寄存器(ax) = ? 寄存器(bx) = ? 寄存器(cx) = ?

（1）call word ptr 内存单元相当于

　　push IP

　　jmp word ptr 内存单元地址

（2）call dword ptr 内存单元相当于

　　push CS

　　push IP

　　jmp dword ptr 内存单元地址

（3）ds:[0]中存放的是s1的IP，ds:[2]中存放的是s2的IP。第一个call指令先将s1的IP压入栈，再跳转到ds:[0]即s1处执行pop ax，即将s1的IP=0021出栈并存放到ax。

（4）第二个call指令先将s2处的CS压入栈，再将s2处的IP压入栈，再跳转到ds:[2]即s2处执行pop bx，即将s2的IP:0026出栈并存放到bx，再执行pop cx，即将s2的CS:076C出栈并存放到cx中。

　　综上可得程序执行到line31之前，ax=0021，bx=0026，cx=076C

② 对源程序进行汇编、链接，得到可执行程序task2.exe。使用debug调试，观察、验证调试结果与理论分析结果是否一致。

 编译、连接截图:

使用debug调试，观察、验证调试结果



 运行到31行前 -g 076C:0028

 可以看到ax=0021，bx=0026，cx=076C，与理论值一致。

3. 实验任务3

 编写8086汇编源程序task3.asm，在屏幕上以十进制形式输出data段中这一组连续的数据，数据和数据之间以空格间隔。

1)task3.asm源码:

assume cs:code, ds:data

data segment
        x db 99, 72, 85, 63, 89, 97, 55
        len equ $ - x
data ends

code segment
start:
        mov ax, data
        mov ds, ax
        mov si, offset x
        mov cx, len
        mov byte ptr ds:[8],10 ;用一个内存单元存储除数10，注意不要用到已经用过的内存空间

s:      mov ah, 0
        mov al, [si]
        div byte ptr ds:[8] ;被除数x除10的余数和商保存在ax中
        call printNumber
        call printSpace

        inc si
        loop s

        mov ax, 4c00h
        int 21h

printNumber:
        mov bx, ax ;这里用bx暂存，因为输出字符要用到ax
        or bh, 30h ;转换为数字的ASCII码值
        or bl,30h
        mov ah,2 ;准备输出字符
        mov dl,bl ;先输出商
        int 21h;
        mov dl,bh ;再输出余数
        int 21h;
        ret

printSpace:
        mov ah, 2
        mov dl, ' '
        int 21h
        ret

code ends
end start

2）运行测试截图

  4. 实验任务4

在屏幕上以指定颜色、指定行，在屏幕上输出字符串。

1)task4.asm源码:

assume cs:code, ds:data

data segment
        str db 'try'
        len equ $ - str
data ends

code segment
start:
        mov ax, data
        mov ds, ax
        mov ax, 0b800h ;显示缓冲区开头
        mov es, ax

        mov si, offset str
        mov cx, len
        mov bl, 2h ;颜色为绿色
        mov bh, 0 ;行数为第0行
        call printStr

        mov si, offset str
        mov cx, len
        mov bl, 4h ;颜色为红色
        mov bh, 24 ;行数为第24行
        call printStr

        mov ax, 4c00h
        int 21h

printStr:
        mov al, 160 ;每一行字符占用空间: 80×2=160Bytes
        mul bh
        mov di, ax ;ax为第bh行的偏移量
s:      mov ah, ds:[si]
        mov es:[di], ah ;字符
        mov es:[di+1], bl ;颜色

        add di, 2
        inc si
        loop s
        ret

code ends
end start

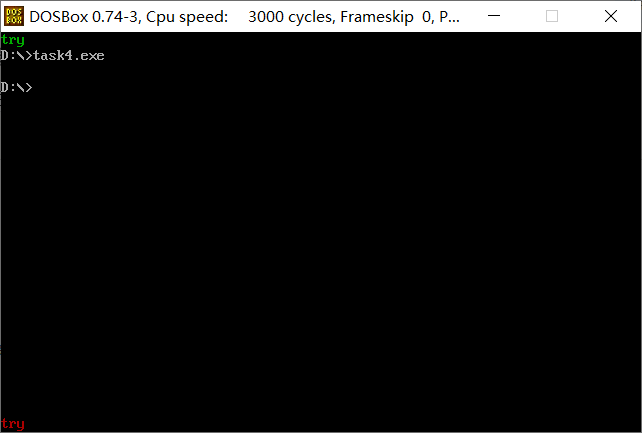

2）运行测试截图

 5.实验任务5

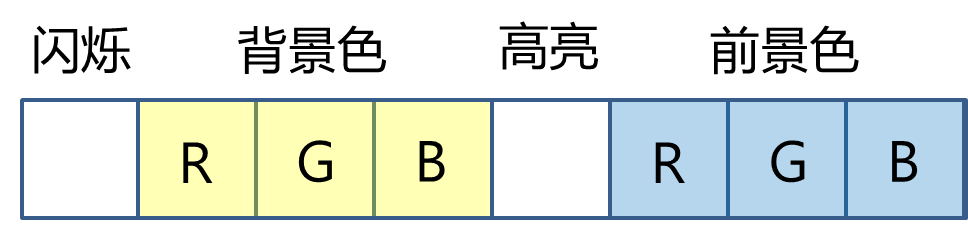

在80×25彩色字符模式下，在屏幕最后一行正中间显示学号。要求输出窗口蓝底，学号和两侧折线，以白色前景色显示。

蓝底白字:0,001,0,111=17h

1)task5.asm源码:

assume ds:data, cs:code

data segment
    stu_no db '201983290278'
    len = $ - stu_no
data ends

code segment
start:
        mov ax, data
        mov ds, ax
        mov ax, 0b800h
        mov es, ax
        mov cx, 4000 ;每一屏的内容在显示缓冲区所占字节数:80×25×2 = 4000Bytes
        mov di, 0
        mov ah,17h ;蓝底白字

s1:    mov al, 0
        mov es:[di], al
        mov es:[di+1], ah
        add di, 2
        loop s1

        ;最后一行开始的-
        mov di, 3840 ;第24行开始
        mov cx, 34 ;=(160-12*2)/2/2
        mov ah, 17h
s2:    call printSign
        add di, 2
        loop s2

        ;打印学号
        mov di, 3908 ;3840+(160-12*2)/2=3840+68
        mov si, offset stu_no
        mov cx, len
        mov ah, 17h
s3:    call printStu_no
        inc si
        add di, 2
        loop s3

        ;最后一行最后的-
        mov di, 3932 ;=3840-68
        mov cx, 34
        mov ah, 17h
s4:    call printSign
        add di, 2
        loop s4

        mov ax, 4c00h
        int 21h

printStu_no:
        mov al, [si]
        mov es:[di], al
        mov es:[di+1], ah
        ret

printSign:
        mov al, 2Dh ;-
        mov es:[di], al
        mov es:[di + 1], ah
        ret

code ends
end start
