实验1 8086汇编指令代码和调试

 1. 实验任务1

 DosBox debug使用

1. -r：查看、改变CPU寄存器的内容
2. -d：查看内存中的内容
3. -e：改写内存中的内容
4. -u：将内存中的机器指令翻译成汇编指令
5. -t：执行一条机器指令
6. -a：以汇编指令的格式在内存中写入一条机器指令

 用masm、link将edit的文件保存为.asm格式并编译为.obj格式，最终连接为.exe的可执行文件

 2. 实验任务2

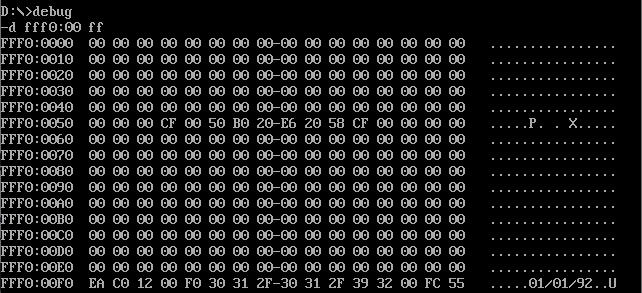

 使用d命令查看生产时期的截图



 可以看到生产日期为01/01/92。

 使用e命令修改生产日期所在内存单元的截图，以及，修改后，再次使用d命令查看的截图

 采用-e 起始地址 数据 数据...的形式修改生产日期所在单元



 用-d查看生产日期所在单元



 结论：不能修改生产日期所在的内存单元。

 原因：向地址C000H~FFFFFH的内存单元中写入数据是无效的，因为它们是只读存储器ROM(Read-Only Memory。

 3. 实验任务3

 使用e命令修改内存单元的命令，及，效果截图

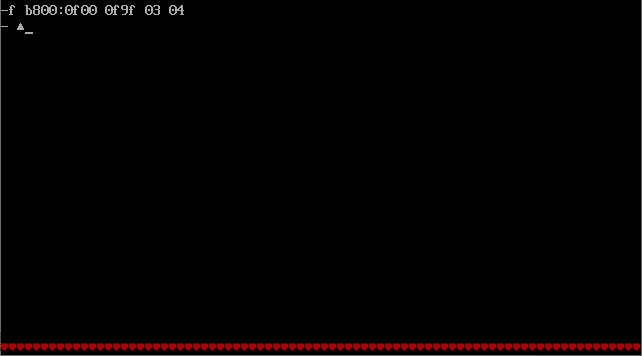

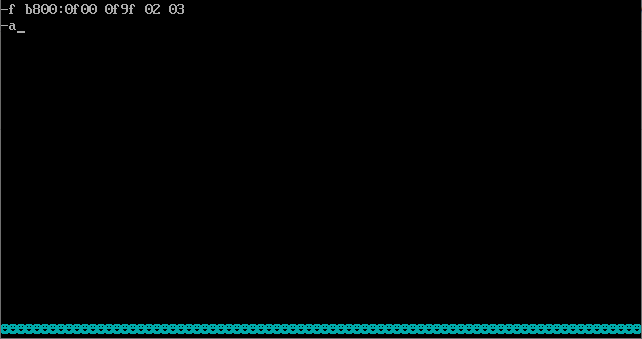

 使用f命令批量填充内存单元的命令，及，效果截图



 尝试修改内存单元，或，数据后的效果截图



 4. 实验任务4

    ·填空

-a

mov ax, 20

mov ds, ax

mov ss, ax

mov sp, 30

push [0] ;执行后，寄存器(sp) = _002E___

push [2] ;执行后，寄存器(sp) = _002C___

push [4] ;执行后，寄存器(sp) = _002A___

push [6] ;执行后，寄存器(sp) = _0028___

pop [6] ;执行后，寄存器(sp) = __002A__

pop [4] ;执行后，寄存器(sp) = __002C__

pop [2] ;执行后，寄存器(sp) = _002E___

pop [0] ; 执行后，寄存器(sp) = _0030___

 问题1：题目要求是把00220H ~ 0022fH用作栈空间。指令 mov ss, ax 和 mov sp, 30 执行后， 栈顶的逻辑地址和物理地址分别是？

 答：栈顶的逻辑地址是0020:0030H,物理地址是00230H。

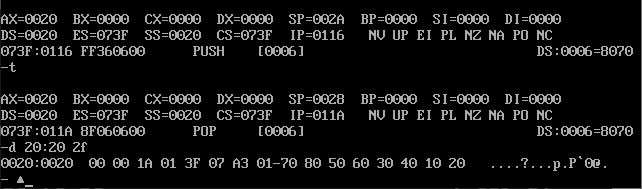

 问题2：单步调试到汇编指令push [6]执行结束，pop [6]执行之前，使用d 20:20 2f查看此时栈空间数据，给出实验截图。

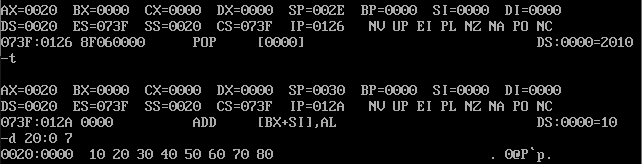

 问题3：汇编指令pop [0]执行结束后，使用d命令d 20:0 7查看此时数据空间内的数据是否有变化。给出实验截图。



  答：没有变化。

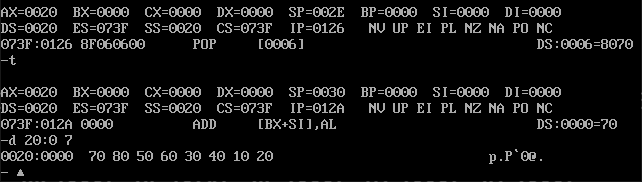

 问题4：如果把最后四条指令改成截图中的顺序，pop [6]指令执行结束后，使用d命令d 20:0 7查看此时数据空间内的数据是否有变化。给出实验截图。



 答：有变化。这是由于出栈的顺序改变导致的。

 5.实验任务5

 问题1：使用t命令单步执行 mov ss, ax 时，是单步执行完这一条指令就暂停了吗？后面的指令 mov sp, 30 是什么时候执行的？

 答：没有暂停，mov sp,30在执行mov ss,ax时被执行。Debug的T指令在执行修改寄存器SS的指令时，下一条指令也紧接着被执行。

 问题2：根据汇编指令，前三条指令执行后，00220H ~ 0022fH被设置为栈空间。并且，初始时，已通过f命令将初始栈空间全部填充为0。观察单步调试时，栈空间00220H ~ 0022fH内 存单元值的变化，特别是图示中黄色下划线表示出的数据值。根据实验观察，尝试思考和分析原因。

 答：debug使用t指令引发了中断，中断过程使用了当前栈空间存放cpu关键数据。

6. 实验任务6

 源码：

assume cs:code
code segment
start:
       mov cx,10
       mov dl,'0'
s:     mov ah,2
       int 21h
       add dl,1
       loop s
       mov ah,4ch
       int 21h
code ends
end start

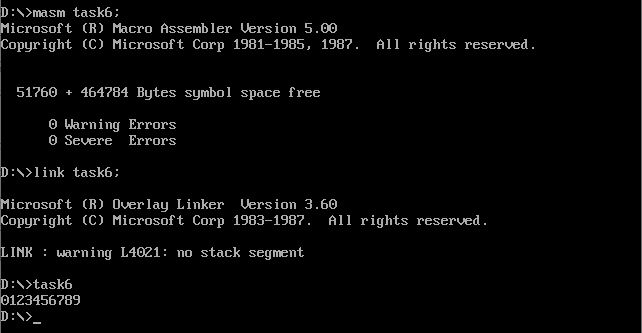

 使用masm、link对程序汇编链接过程截图，以及，运行可执行程序task6.exe的运行结果截图



  在debug中查看task5.exe的程序段前缀PSP的截图



  可以看到前两个字节是CD 20

 7. 实验任务7

 补全后的代码：

assume cs:code
code segment
    mov ax, __cs___
    mov ds, ax
    mov ax, 0020h
    mov es, ax
    mov bx, 0
    mov cx, __23___
s: mov al, [bx]
    mov es:[bx], al
    inc bx
    loop s

    mov ax, 4c00h
    int 21h
code ends
end

 mov ax,cs 是指向要复制的程序段基址

 mov cx,23 是控制循环次数为23次，mov指令用于寄存器间传递数据时为3字节，用于寄存器和立即数之间传递数据时为2字节。mov ax,cs 到 loop s 一共23字节。

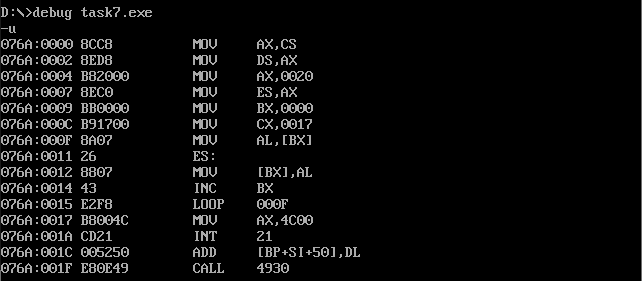

 使用-u反汇编，得知loop后的地址为076A:0017





 使用g命令将程序执行到loop指令之后

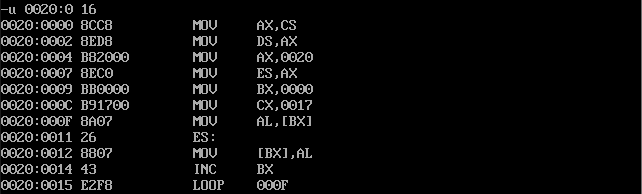

 用u命令反汇编0020：0开始的字节单元内容





 可以看到复制成功

 实验总结

 1、asm->obj->exe

 2、注意程序的地址写法
