IIC

一、数据内容讲解

①控制命令：

SCL	SDA	命令

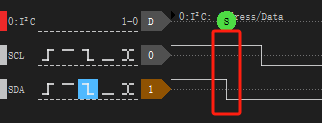

高电平	下降沿	起始信号（S）

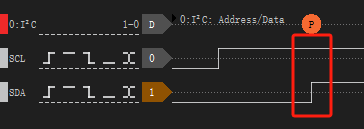

高电平	上升沿	停止信号（P）

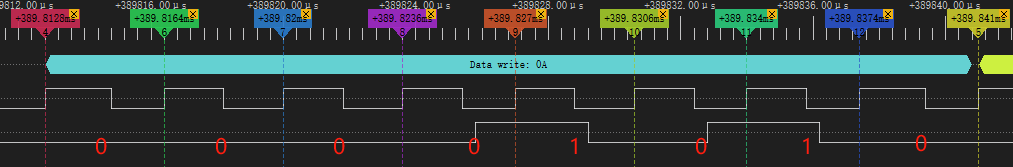

②数据位：

数据位是查看SCL高电平期间SDA的电平状态（SCL高电平期间，SDA的电平一定固定）。SCL高电平时，SDA为高电平代表bit 1，SDA为低电平代表bit 0。

③应答位：

SCL	SDA	命令

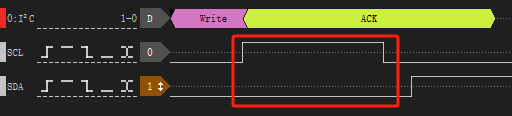

高电平	低电平	ACK

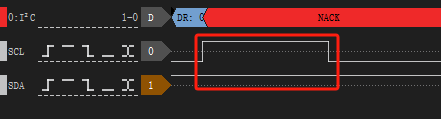

高电平	高电平	NACK
