CH579 CH573 CH582 GPIO睡眠唤醒操作

7.2 外部中断/唤醒芯片的部分 I/O 管脚具有中断功能，并可实现睡眠唤醒。为了使用外部中断，端口位必须配置成输入模式。并提供 4 种触发模式：高电平、低电平、上升沿、下降沿。唤醒功能需要打开端口位的中断使能 R16_Px_INT_EN，并开启寄存器 R8_SLP_WAKE_CTRL 中的 GPIO唤醒控制位 RB_SLP_GPIO_WAKE。
  1 /********************************** (C) COPYRIGHT *******************************
  2  * File Name          : Main.c
  3  * Author             : LB
  4  * Version            : V1.0
  5  * Date               : 2021/12/28
  6  * Description            : 系统睡眠模式并唤醒演示：GPIOA_5作为唤醒源，共4种睡眠等级
  7  *******************************************************************************/
  8
  9 /*
 10  注意：切换到HSE时钟源，所需等待稳定时间和选择的外置晶体参数有关，选择一款新的晶体最好阅读厂家提供的晶体及其
 11  负载电容参数值。通过配置R8_XT32M_TUNE寄存器，可以配置不同的负载电容和偏置电流，调整晶体稳定时间。
 12  */
 13
 14 #include "CH58x_common.h"
 15
 16 void DebugInit( void )
 17 {
 18   GPIOA_SetBits( GPIO_Pin_9 );
 19   GPIOA_ModeCfg( GPIO_Pin_9, GPIO_ModeOut_PP_5mA );
 20   UART1_DefInit();
 21 }
 22
 23 int main()
 24 {
 25   SetSysClock( CLK_SOURCE_PLL_60MHz );
 26
 27   GPIOA_ModeCfg( GPIO_Pin_All, GPIO_ModeIN_PU );
 28   GPIOB_ModeCfg( GPIO_Pin_All, GPIO_ModeIN_PU );
 29
 30   /* 配置串口调试 */
 31   DebugInit();
 32   PRINT( "Start @ChipID=%02x\n", R8_CHIP_ID );
 33   DelayMs( 200 );
 34
 35 #if 1
 36   /* 配置唤醒源为 GPIO - PA5 */
 37   GPIOA_ModeCfg( GPIO_Pin_5, GPIO_ModeIN_PU );                //初始化IO状态
 38   GPIOA_ITModeCfg( GPIO_Pin_5, GPIO_ITMode_FallEdge );        // 设置下降沿唤醒
 39   PFIC_EnableIRQ( GPIO_A_IRQn );                              //开启GPIO中断 PA口
 40
 41   GPIOB_ModeCfg( GPIO_Pin_4, GPIO_ModeIN_PD );                //初始化IO状态
 42   GPIOB_ITModeCfg( GPIO_Pin_4, GPIO_ITMode_HighLevel );       // 高电平唤醒
 43   PFIC_EnableIRQ( GPIO_B_IRQn );                              //开启GPIO中断 PB口
 44   PWR_PeriphWakeUpCfg( ENABLE, RB_SLP_GPIO_WAKE, Long_Delay );//开启GPIO唤醒使能
 45 #endif
 46
 47 #if 0
 48   PRINT( "IDLE mode sleep \n" );
 49   DelayMs( 1 );
 50   LowPower_Idle();
 51   PRINT( "wake.. \n" );
 52   DelayMs( 500 );
 53 #endif
 54
 55 #if 0
 56   PRINT( "Halt mode sleep \n" );
 57   DelayMs( 2 );
 58   LowPower_Halt();
 59   HSECFG_Current( HSE_RCur_100 );     // 降为额定电流(低功耗函数中提升了HSE偏置电流)
 60   DelayMs( 2 );
 61   PRINT( "wake.. \n" );
 62   DelayMs( 500 );
 63 #endif
 64
 65   while(1)  //睡眠模式演示
 66   {
 67 #if 1
 68   PRINT( "sleep mode sleep \n" );
 69   DelayMs( 2 );
 70   // 注意当主频为80M时，Sleep睡眠唤醒中断不可调用flash内代码。
 71   LowPower_Sleep( RB_PWR_RAM30K | RB_PWR_RAM2K );       //只保留30+2K SRAM 供电
 72   HSECFG_Current( HSE_RCur_100 );     // 降为额定电流(低功耗函数中提升了HSE偏置电流)
 73   DelayMs( 5 );//等时钟稳定
 74   PRINT( "wake.. \n" );
 75   DelayMs( 5 );
 76 #endif
 77   }
 78
 79 #if 0
 80   PRINT( "shut down mode sleep \n" );
 81   PWR_PeriphWakeUpCfg( ENABLE, RB_SLP_GPIO_WAKE, Long_Delay );
 82   DelayMs( 2 );
 83   LowPower_Shutdown( 0 );                          //全部断电，唤醒后复位
 84   /*
 85    此模式唤醒后会执行复位，所以下面代码不会运行，
 86    注意要确保系统睡下去再唤醒才是唤醒复位，否则有可能变成IDLE等级唤醒
 87    */
 88   HSECFG_Current( HSE_RCur_100 );     // 降为额定电流(低功耗函数中提升了HSE偏置电流)
 89   PRINT( "wake.. \n" );
 90   DelayMs( 500 );
 91 #endif
 92
 93   while( 1 )
 94     ;
 95 }
 96
 97 __INTERRUPT
 98 __HIGH_CODE
 99 void GPIOA_IRQHandler( void )
100 {
101   GPIOA_ClearITFlagBit( GPIO_Pin_5 );  //GPIO唤醒会进中断，要清除GPIO中断
102 }
103
104 __INTERRUPT
105 __HIGH_CODE
106 void GPIOB_IRQHandler( void )

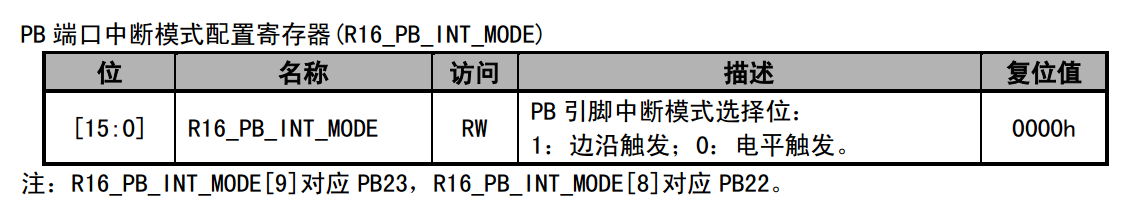

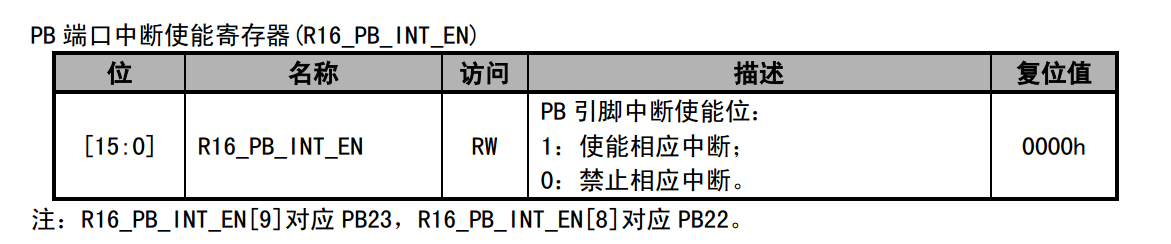

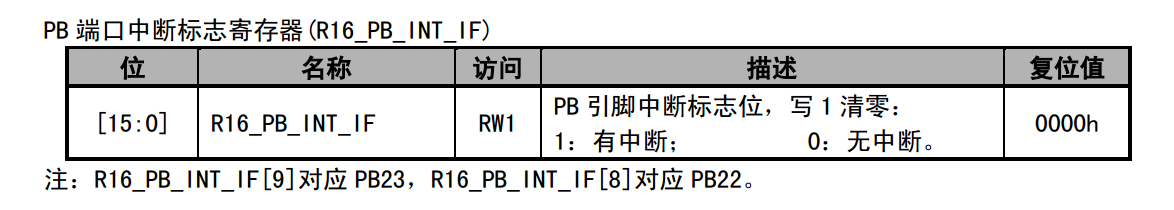

107 {
