CH585 NFC刷卡 硬件

前言：

针对CH585NFC功能做汇总。

CH585可以做读卡器和模拟卡功能。

读卡器基于内部PLL产生13.56Mhz。模拟卡是定时器计算13.56Mhz回复时间。

引脚讲解：



引脚	描述	备注
PICC WAKE	引脚是用作模拟卡时的唤醒，悬空即可
NFC_CTR	1V1开发板可以选配该功能。可选NFC CTR引脚接到任意GPIO上，用于广泛电压支持，效果是NFC效果会更好一些，对驱NFC天线效果更好。	需要开启NFC_CTR，则NFCM/NFCI中间的电阻NC（1V1的开发板R15）



硬件绘制注意点：

1. NFCM 引脚所接的电容 C16 在 PCB 布线时应尽量靠近芯片；
2.  NFC_CTR接到的两颗电阻规格： R12 和 R16 电阻值不可过小，R12 阻值加 R16 阻值应在 3k 及以上。
3. LC电路部分务必铺地，匹配电路部分不可以铺地。

---

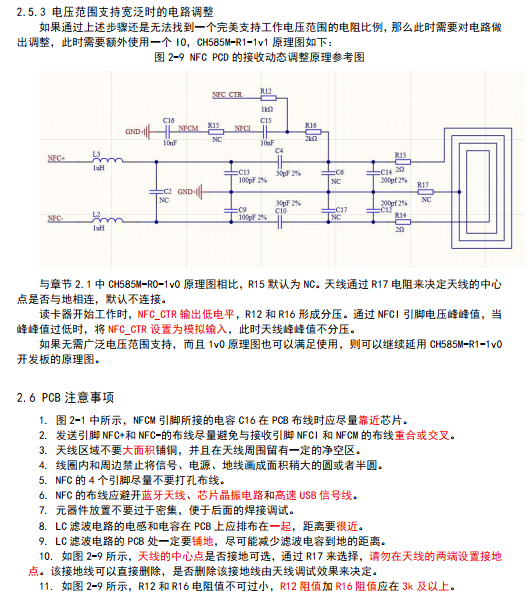

详细的绘制事项在手册（EVT-->NFCA-->应用指南手册）有明确描述，务必参考绘图：

电感需求：

•  在13.56M的时候，电感感值不偏离；
• 电感电流要保证在35ma以内稳定工作；
• 电感的温度曲线要稳定；

网分调试：

校准：开机--Preset--cal--1port--open/short/load

--formrt--smith--r+jx--start10/stop100--marker1:13.56/marker2:移动滚轮
