机械制图上的叉

打叉有两种情况,第一种,是在圆柱上加工了一个方形,比如说象常用的工具丝攻,它的上面就有一段方头部位,便于使用丝攻架,或搬手等夹持用力.这种情况,打叉线用的是细实线或双点划线.

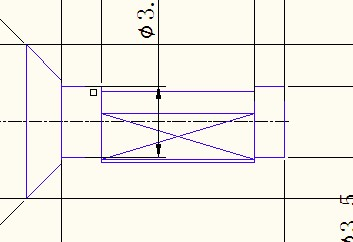

我想,你的截图类似这种情况.

还有一种,打叉的情况,那就是四棱锥,比如方斗之类.打叉的那四条线(或两条线)实际指的是四棱锥的棱的投影轮廓线.这种情况,打叉线用的是粗实线.

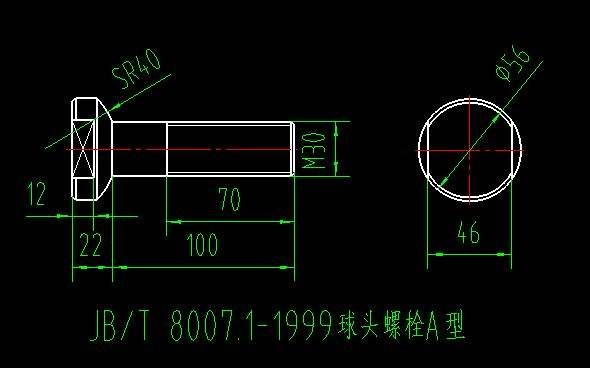

如果是第一种情况,请看一个标准件的图,球头螺栓,球头圆柱部位,加工出两个平面,上面就有打叉的线.
