HCIP-ospf协议基础

首先：rip的缺点：

　　　　　　只关心大小（跳数）和方向（路由（下一跳）

Rip特性：

• 逐跳收敛
• 分布式路由计算
• 以跳数 为度量

缺点：

• 收敛速度慢
• 缺少对网络拓扑的了解
• 存在选择最优路径的风险



链路状态路由协议OSPF：

• 路由信息传递与路由计算分离
• 基于SPF算法
• 已累计链路开销作为选路参考值

原理：

　　1、发送hello报文建立邻居关系

　　2、相互泛洪LSA（链路状态信息），形成相同的LADB（链路状态信息服务器）

　　3、允许SPF算法，得到最优路径。

AS：自治区域系统

　　运行相同的路由协议的路由器的集合。

router id：OSPF路由器标识

　　1、手工指定：使用loopback接口地址

　　2、自动选举

　　　　如果设备有多个逻辑接口（loopback）使用逻辑接口地址最大的作为router-ID

　　　　如果没有逻辑接口使用物理接口中IP最大作为router-iD

为什么使用loopback接口作为router-ID？

　　loopback接口：稳定

建立邻居关系：默认组播建立邻居关系224.0.0.5 89

单播方式建立邻居



 对于不支持组播的网络可以通过手动配置实现邻居的发现与维护（NBMA）

链路信息主要包括：

• 链路类型；
• 接口IP地址及掩码
• 链路上所连接的邻居路由器
• 链路的带宽（开销）

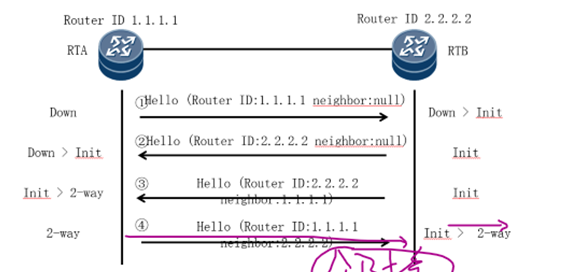

状态机：

Down：初始化状态，没有接收或发送hello报文

　　　　NBMA：attempt

lnit：进行hello报文的交互

2way：收到hello报文中邻居字段为本地的router-id；邻居关系的建立的标志

exstart：进行主从关系的选举，保证DD报文的可靠

　　　　为什么需要此状态:

　　　　　　　　因为OSPF协议基于IP不可靠封装，而LSR，LSU和LSACK之间可以

　　　　　　　　相互保证可靠，又因为DD报文携带部分LSA，所以DD报文不可以发送丢失，需要保证可靠

　　　　如何选择主从关系：

　　　　　　　　　比较规则：比较router-id 越大越优先

　　　　　　　　　选举过程：首先相互发送空的DD报文，通过比较router-id选举主设备和从设备，从设备要按照主设备消息的序列号进行回复，主设备收到后判断序列号确认是否为从设备消息，然后发送序列号+1的消息，从设备收到后按主设备的序列号回复，最后从设备要比主设备多发一条消息。

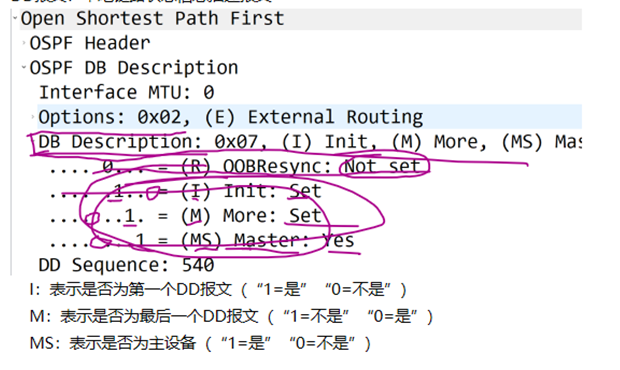

　　I：表示是否第一个DD报文（“1=是”，“0=不是”）

　　M：表示是否是最后一个DD报文（“1=不是”，“0=是”）

　　MS:表示是否是主设备（“1=是”，“0=不是”）

　　LSR：链路状态信息请求报文

　　LSU：链路状态信息更新报文

　　　　　携带全部LSA信息

　　LSACK：链路状态信息确认报文

Exchange：进行DD报文的交互

loading：进行LSR，LSU和LSACK的交互

full:运行SPF算法

DD报文：本地链路状态信息描述报文

　　



 区域：

　　为什么要花费区域？

　　　　为了减少设备压力（减少LADB大小）

　　　　划分区域：基于接口

　　　　类型；骨干区域area0

　　　　　　　非骨干区域 非“0”区域（0.0.0.1----255.255.255.255）

　　　　部署原则：非骨干区域之间通信必须与骨干区域相连

LSA泛洪过度：

　　　　通过Drother相互比较路由优先级和router-id选举和BDR设备

　　　　DRother设备向DR/BDR泛洪LSA，由DR向其他DRother设备泛洪LSA,从而减少LSA过度泛洪。

　　比较规则：

　　　　　　路由器优先级：越大越优先 默认=1

　　　　　　Router-id：越大越优先

　　路由器关系：DR、BDR和DRother

　　　　邻居关系：只发送hello报文维护邻居关系，不泛洪LSA

　　　　　　　　　　　　DRother和DRother

　　　　邻接关系：即发送hello报文维护邻居关系，也泛洪LAS

　　　　　　　　　　　　DRother和DR/BDR

　　　度量：开销-cost

　　　　　　只计算路由方向开销

　　　　　　参考带宽（默认100M/s）/ 实际接口带宽=cost

　　　　　　cost=1（小于1和等于1）

　　　修改开销：

　　　　　　直接修改cost值：接口下修改ospf cost

　　　　　　直接修改带宽值：bandwidth-reference参考带宽

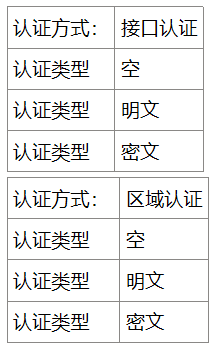

认证：
