软件工程--期末复习指南（二）

软件工程期末复习指南（二）

chapter 3：需求分析

0.第三章会考察选择题和大题。

1.需求分析的任务

准确地定义未来系统的目标，确定为了满足用户的需求系统必须做什么。
用《需求规格说明书》规范的形式准确地表达用户的需求。

2.需求过程的主要活动

• 需求获取
• 需求分析和确认
• 编写需求规格说明书
• 需求验证
• 需求管理

3.需求分析的方法

分析的方法种类繁多，其中，应用最为广泛的是结构化方法（Structured Analysis, SA）和面向对象分析方法（Object Oriented Analysis, OOA）。

4.需求分析的过程

（1）问题识别
（2）问题分析与方案综合
（3）建模
（4）规约
（5）复审

5.需求管理

有效地管理需求是项目成功的基础。
需求管理的具体任务包括变更控制、版本控制和需求跟踪等活动。

6.结构化方法概述

通常采用“自顶向下，由外而内，逐层细化”的思想。

结构化分析方法中建立的模型包括三种：
1）功能模型，描述系统应完成的功能。
2）数据模型，描述问题信息域中的数据对象及它们之间的关系。
3）行为模型，描述系统响应外部事件的行为。

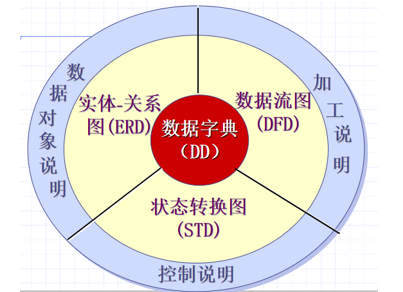

面向数据流的分析方法的核心是数据字典，它描述了目标系统中使用和生产的所有数据对象。围绕数据字典建立的三个需求模型为：数据流图（DFD,功能模型）、实体-关系图（ERD,数据模型）和状态-迁移图（STD,行为模型）。

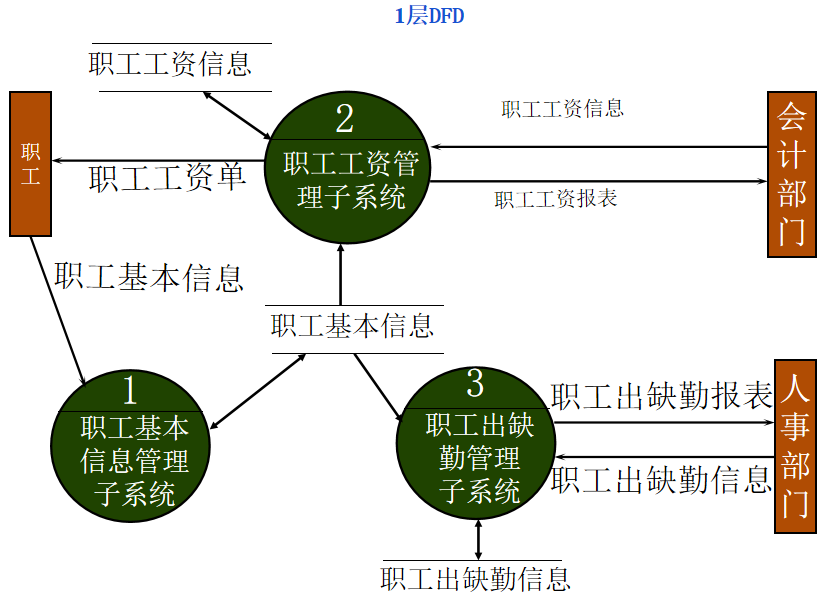

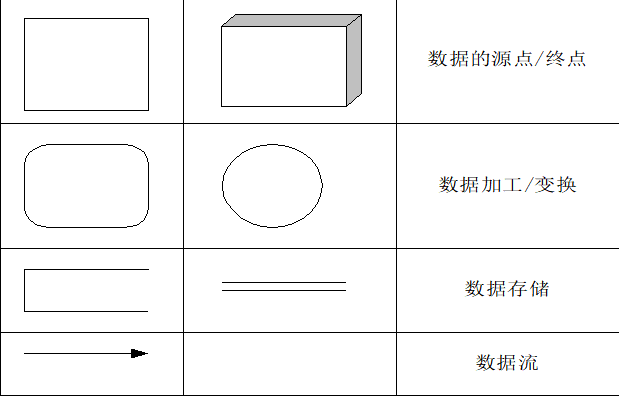

7.数据流图（DFD）

图中无具体的物理元素，只是描绘信息在系统中流动和处理的情况。

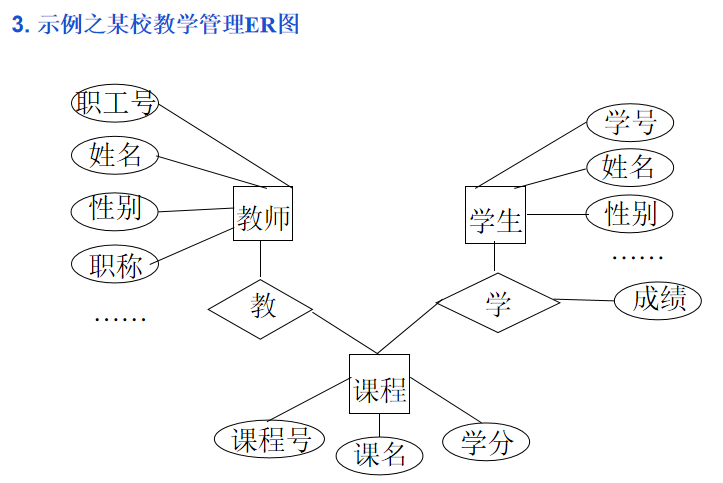

8.实体-关系图（ER）

E-R图和状态转换图只考察选择题。

实体-关系图（Entity-Relationship Diagram）是数据建模的基础。

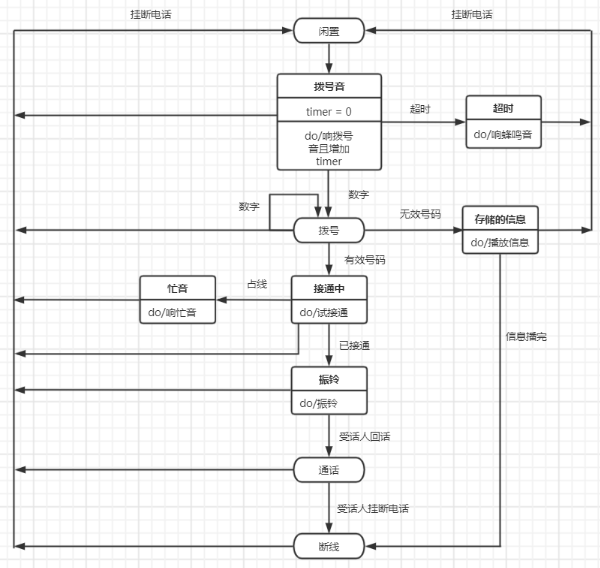

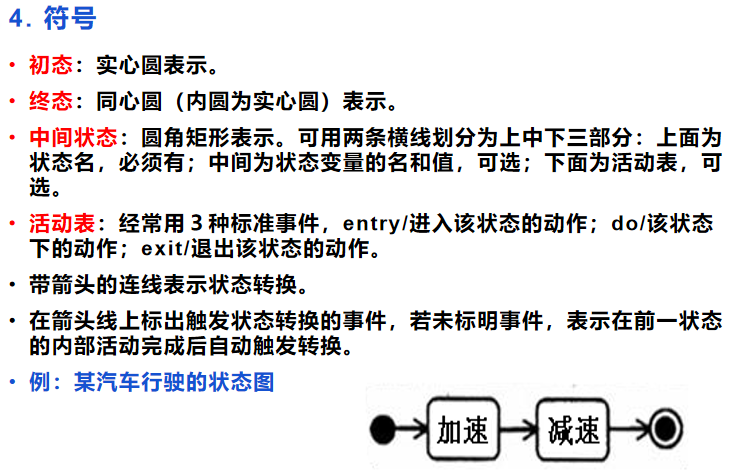

9.状态转换图（STD）

状态转换图通过描绘系统的状态及引起系统状态转换的事件，来表示系统的行为。状态图还指明了作为特定事件的结果，系统将作哪些动作（如处理数据）。

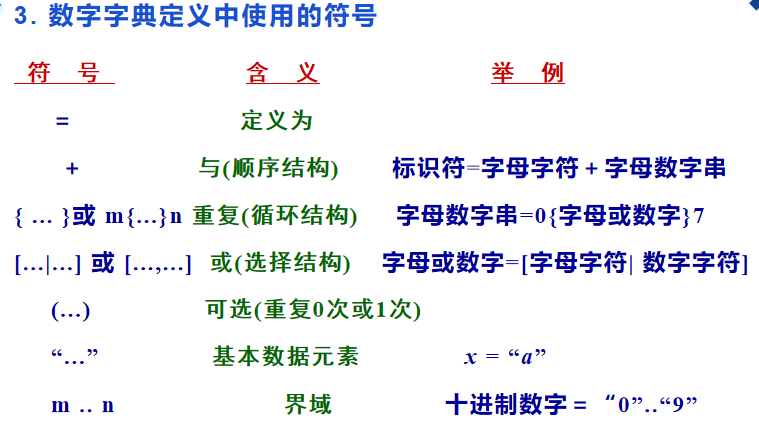

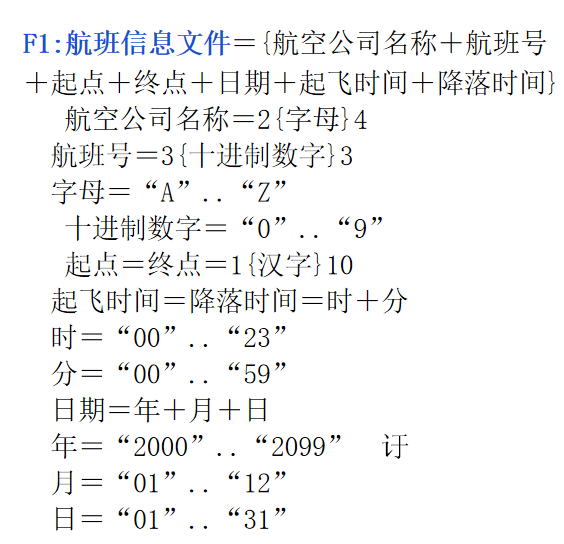

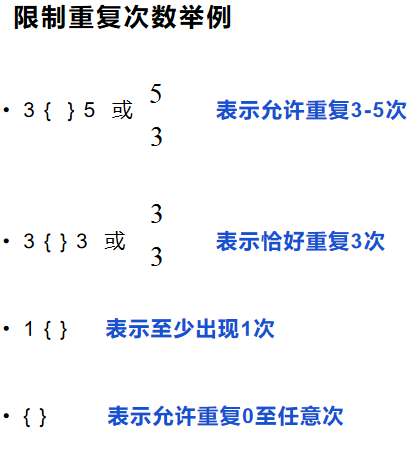

10.数据字典（DD）

常用符号一定要掌握！

chapter 4：概要设计（总体设计）

0.第四章会考察选填题和简答题，要求记忆的东西很多。

1.总体设计的目的和任务

软件设计的目的：

• 软件需求：解决“做什么”
• 软件设计：解决“怎么做”

软件设计的前提：需求分析

结构化设计（Structured Design）的前提：结构化分析

总体设计：将软件需求转化为数据结构和软件的系统结构。

软件设计在软件工程过程中处于技术核心地位
软件设计是后续开发步骤及软件维护工作的基础。如果没有软件设计，只能建立一个不稳定的系统结构。

2.总体设计原则

• 模块化
• 抽象
• 逐步求精
• 信息隐蔽和局部化
• 模块独立

3.模块独立

模块独立的两个度量准则：耦合和内聚。

耦合是模块之间的互相连接的紧密程度的度量。
内聚是模块功能强度(一个模块内部各个元素彼此结合的紧密程度)的度量。

模块独立性比较强的模块应是高内聚、低耦合的模块。

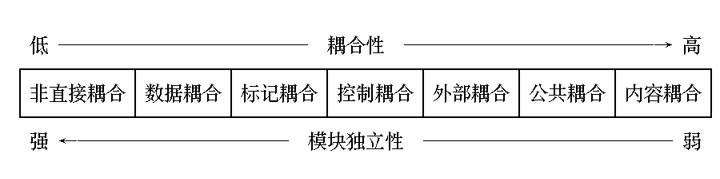

七种耦合形式要背下来！

非直接耦合的模块独立性最强。
两个模块之间没有直接关系，它们之间的联系完全是通过主模块的控制和调用来实现的。

内容耦合是最不好的耦合形式。
如果发生下列情形，两个模块之间就发生了内容耦合：
(1) 一个模块直接访问另一个模块的内部数据；
(2) 一个模块不通过正常入口转到另一模块内部；
(3) 两个模块有一部分程序代码重迭(只可能出现在汇编语言中)；
(4) 一个模块有多个入口。

如何降低模块间耦合度：
(1) 尽量使用数据耦合
　　少用控制耦合和特征耦合
　　限制公共环境耦合的范围
　　坚决避免使用内容耦合
(2) 降低接口的复杂性

内聚形式也有七种。

4.结构化总体设计的启发式规则

七条规则要背下来！
1、改进软件结构提高模块独立性
2、模块规模应适中
3、适当的深度、宽度、扇出和扇入
4、模块的作用域应该在控制域之内
5、力争降低模块接口的复杂程度
6、设计单入口单出口的模块
7、模块功能应该可以预测
