RAID介绍和配置

it行业只讲理论不实操是学不会的，之前也学过raid相关知识，仅凭理解是完全不够的，正好手头有服务器可以来配置raid，对相关概念有了更深的理解。

以下总结一些我认为重要的点



两种卡类型

HBA：直通卡，无法配置逻辑卷，仅通过卡去管理多块硬盘

RAID：阵列卡，可以配置逻辑卷，组raid0，raid1等



三种实现raid方式

外插式raid卡   常见

集成主板的raid卡

软raid（系统层面）   没啥用，企业不用，之前还练习过，以后千万别练，浪费时间



各raid理论知识

企业在用的raid：raid0,raid1,raid5,raid6,raid10,raid50,raid60,jbod

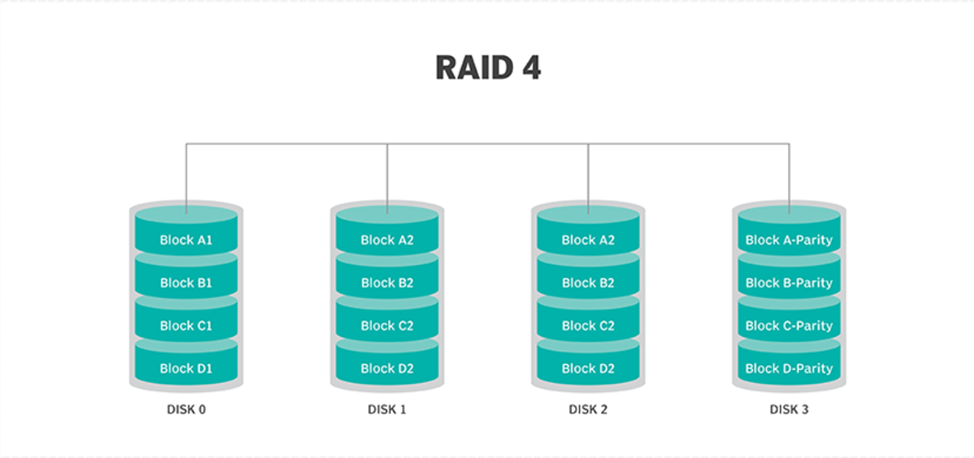

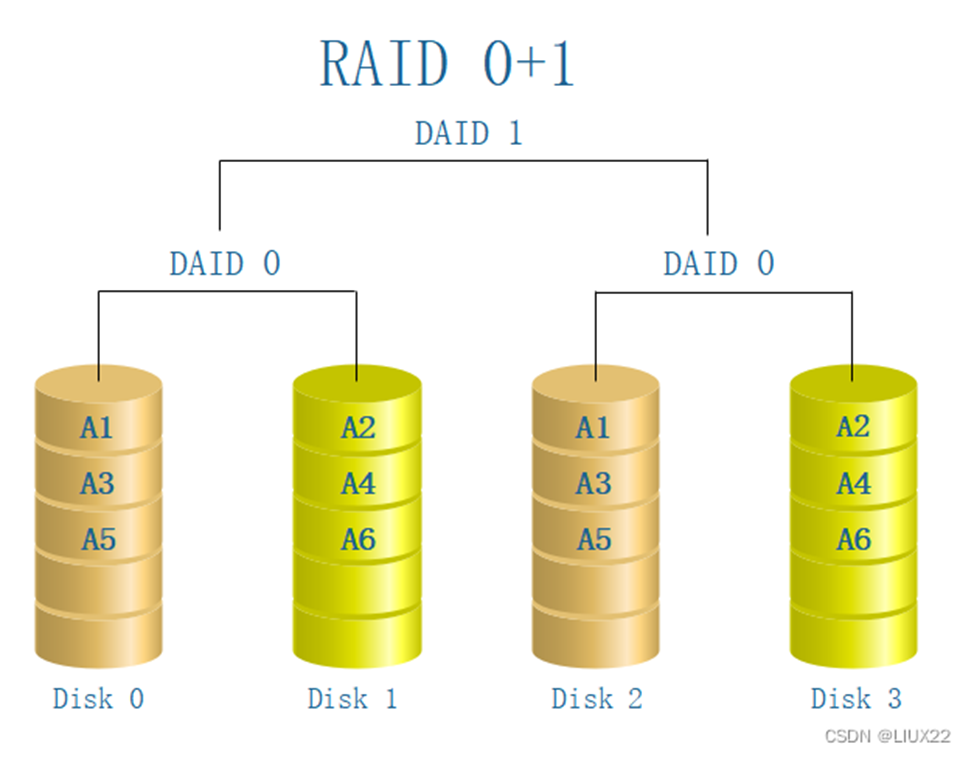

介绍两种淘汰的raid：raid4,raid01

不常使用的raid：raid7

组raid后主要关注的点有：读写速度，空间使用率，可掉盘数量



补充两点：

1、当使用不同容量的硬盘组raid时，总容量只会取最小容量的硬盘，以raid0为例，两块硬盘1T和2T，组raid0后总容量为2T，组raid1后总容量为1T

2、备份盘使用，在raid组之外配置的热备盘，在掉盘后迅速接管坏盘

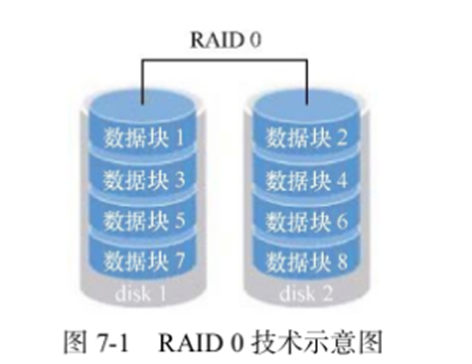

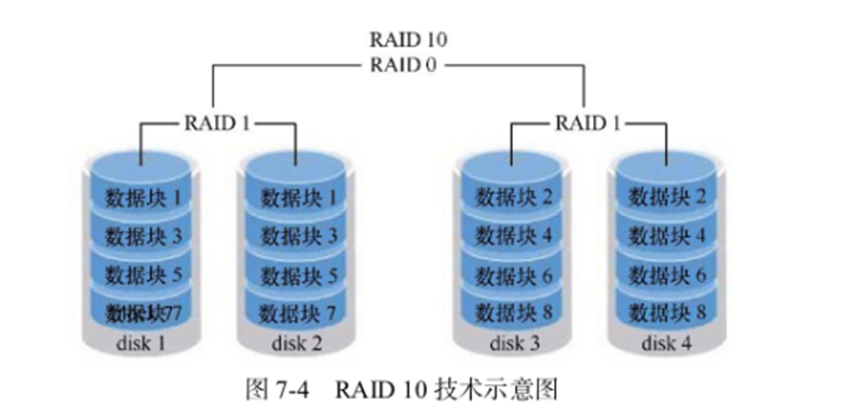

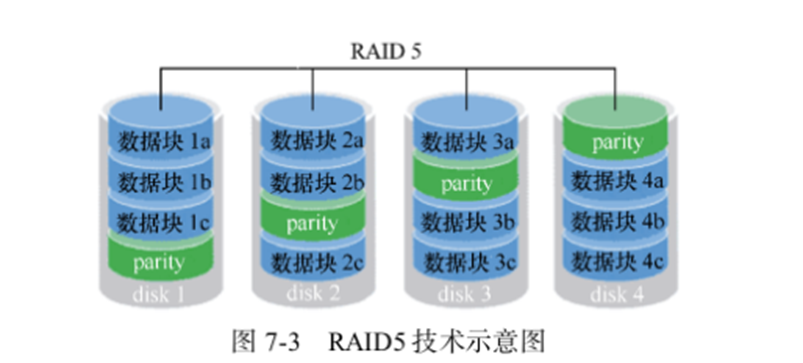

各raid对比图，总结起来就是实现冗余可靠、读写性能提升

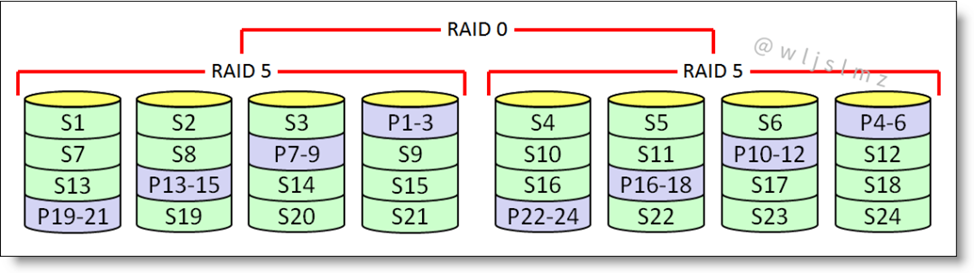

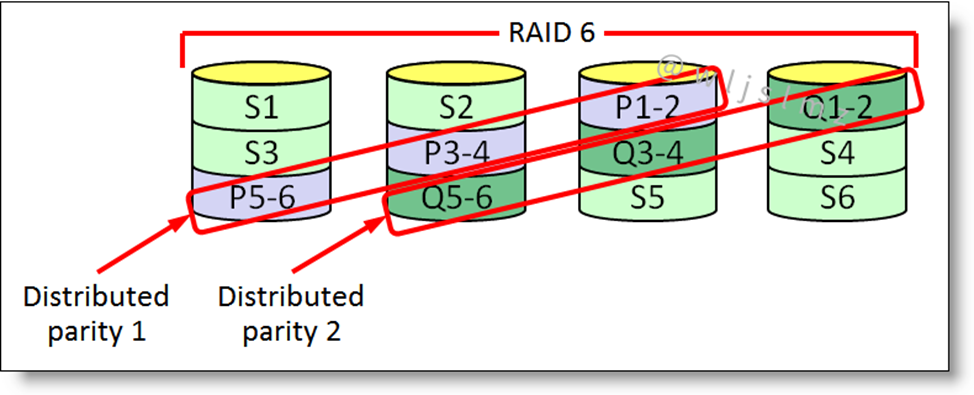

再来几张各raid示例图



还是用真实服务器演示raid配置

以外插式raid卡来展示如何配置

一、

机器型号：天宫TG255-B1

raid：SP686C-M-16i 2G

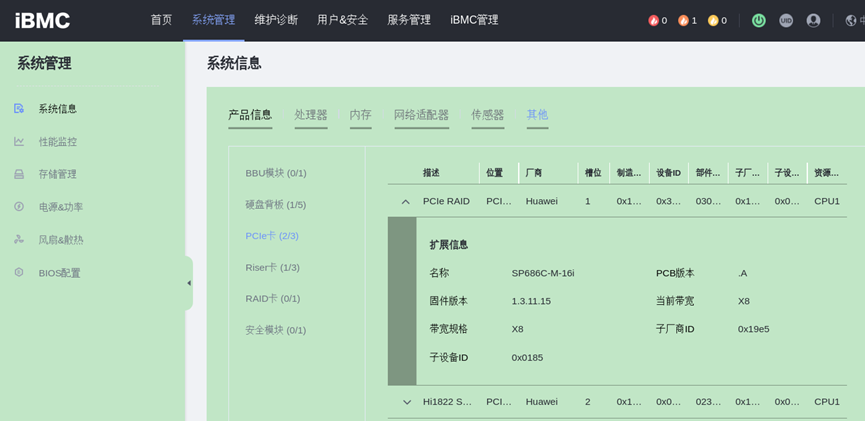

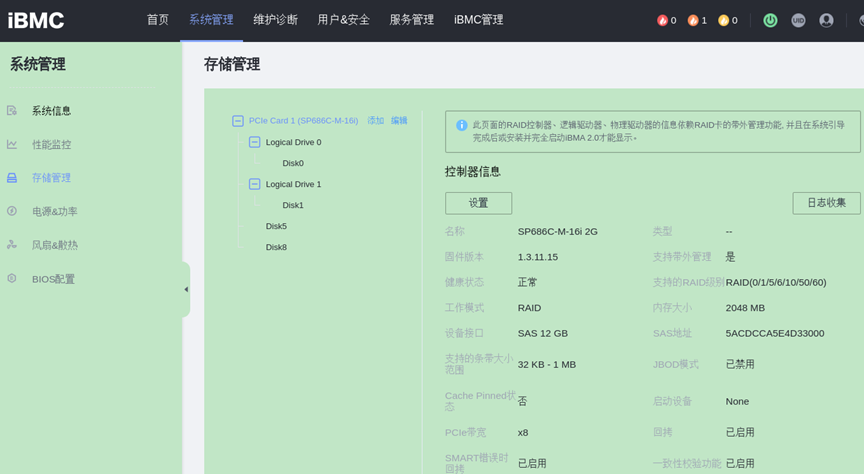

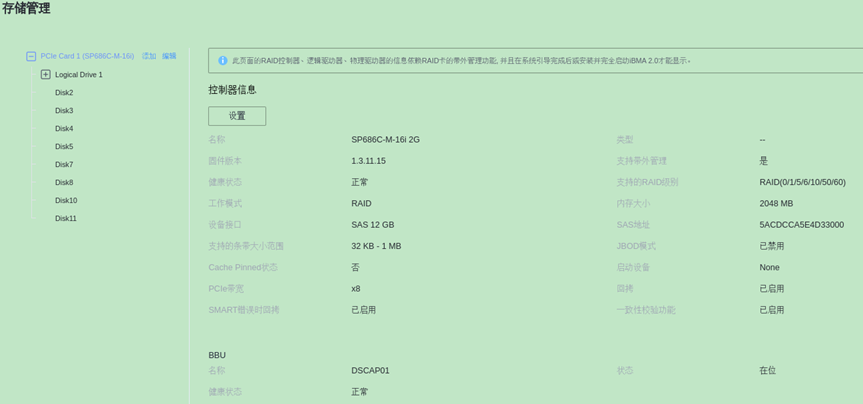

raid信息

raid卡信息界面主要关注支持创建哪些raid，是否开启jbod

各raid配置
注：配置raid基本都要在机器启动进入bios界面或者登录系统后，关机状态下无法配置
注：在raid组上安装系统需要系统支持，安装阶段无法识别raid说明不支持
注：不是所有的raid卡可以带外管理，大部分还是得在bios界面配置

raid0
演示用2块盘组raid0

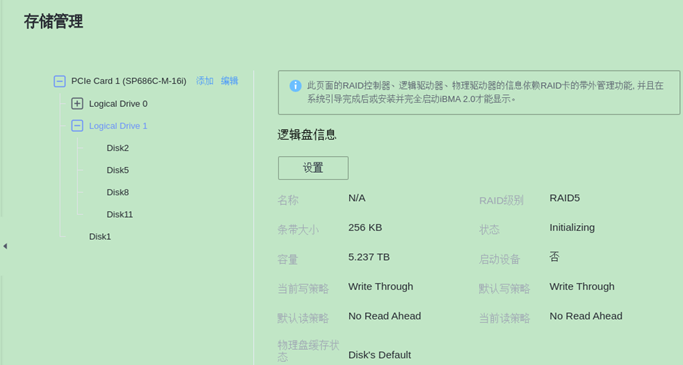

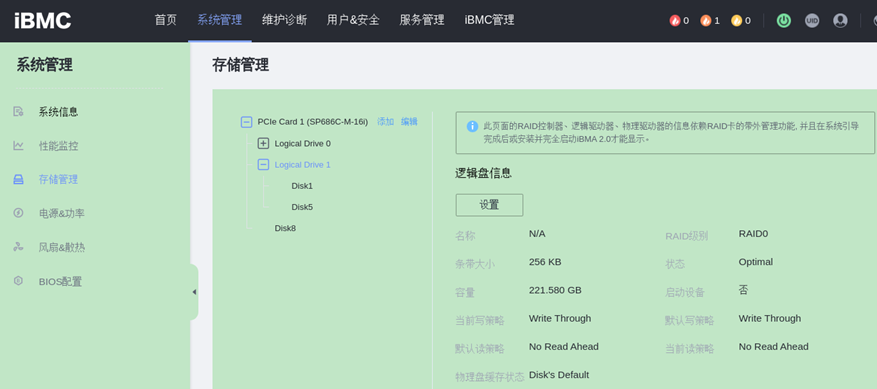

配置完成后，主要关注raid级别，容量，状态。其中状态有optimal为正常，degraded为降级模式，说明raid组中有磁盘故障。当更换磁盘后，raid组需要重建，需要一定时间后状态才会更新正常。initializing为初始化阶段

补充其它raid配置，留存
raid1
演示用2块盘组raid1

raid5
演示用4块盘组raid5

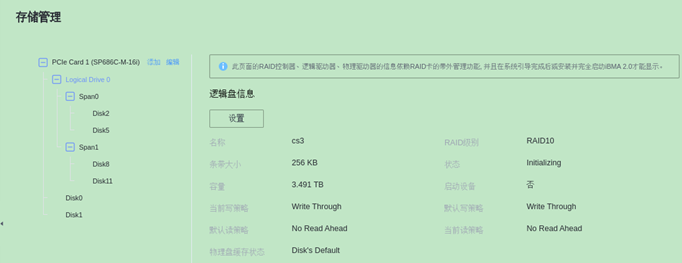

raid10
演示用4块盘组raid10

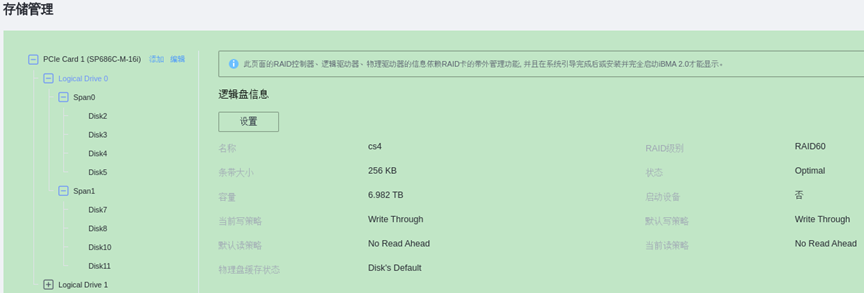

raid60，及模拟掉盘
演示用8块盘组raid60

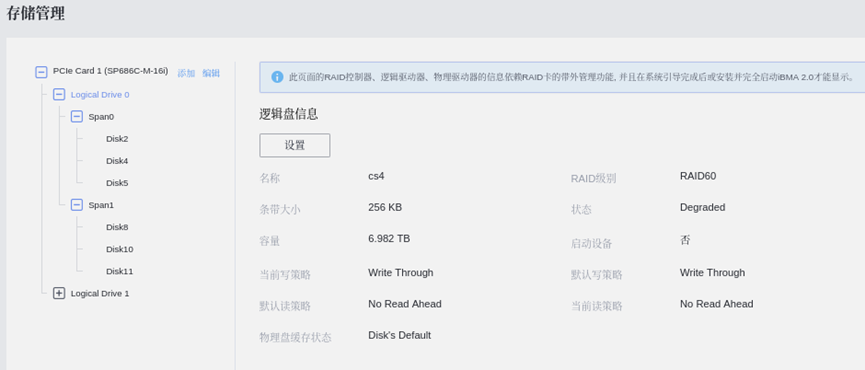

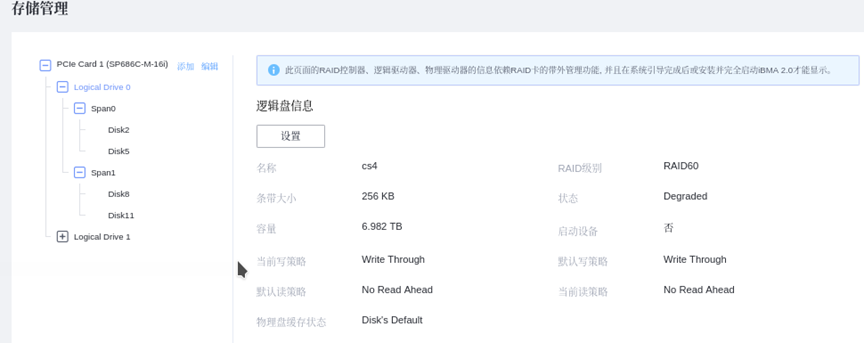

各组掉一块盘（直接拔掉），raid状态变degraded

各组再掉一块盘

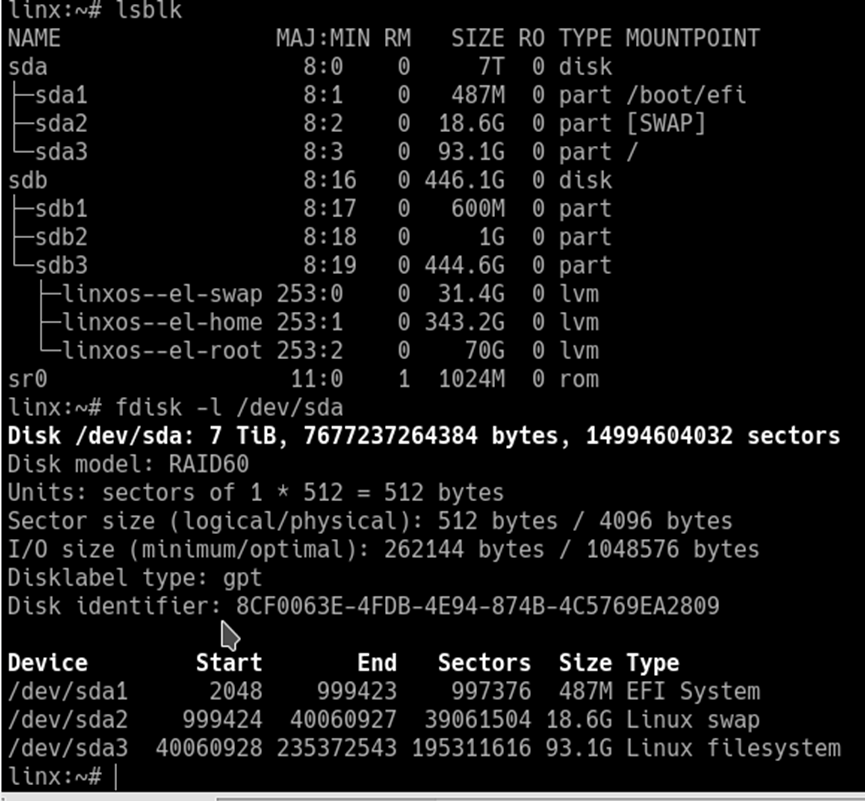

掉盘后，测试系统还能正常使用

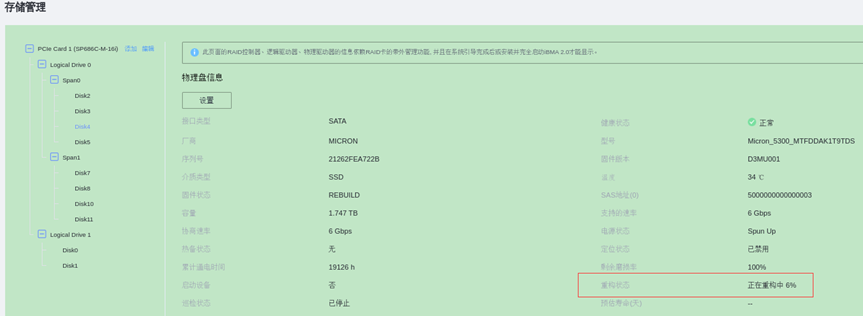

上盘后，对应盘重构，重构结束raid状态恢复optimal

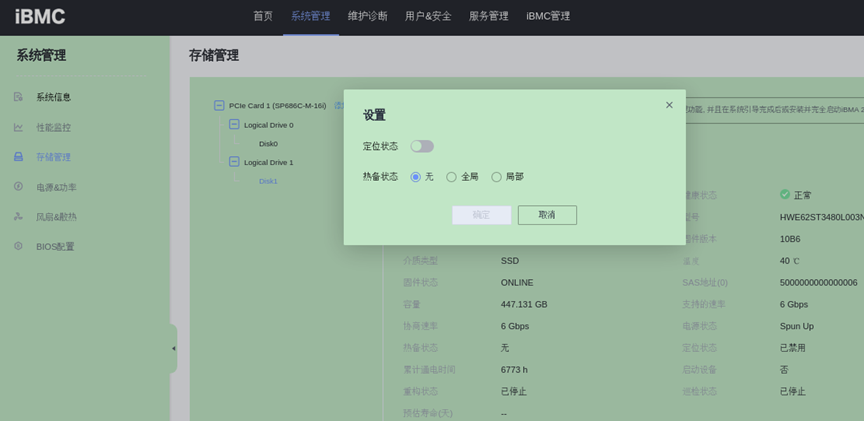

物理盘设置为热备盘


二、

机器型号：UniServer R4900 G3

raid卡：

RAID-LSI-9460-16i Broadcom

RAID-LSI-9560-LP-16i-8GB Broadcom

HBA-LSI-9500-LP-16i Broadcom

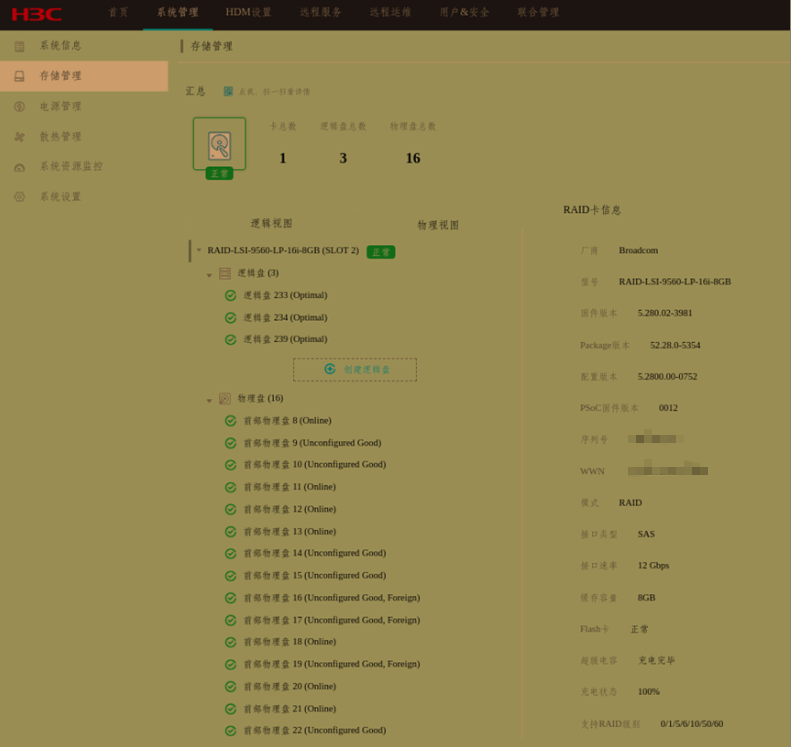

盘状态说明：

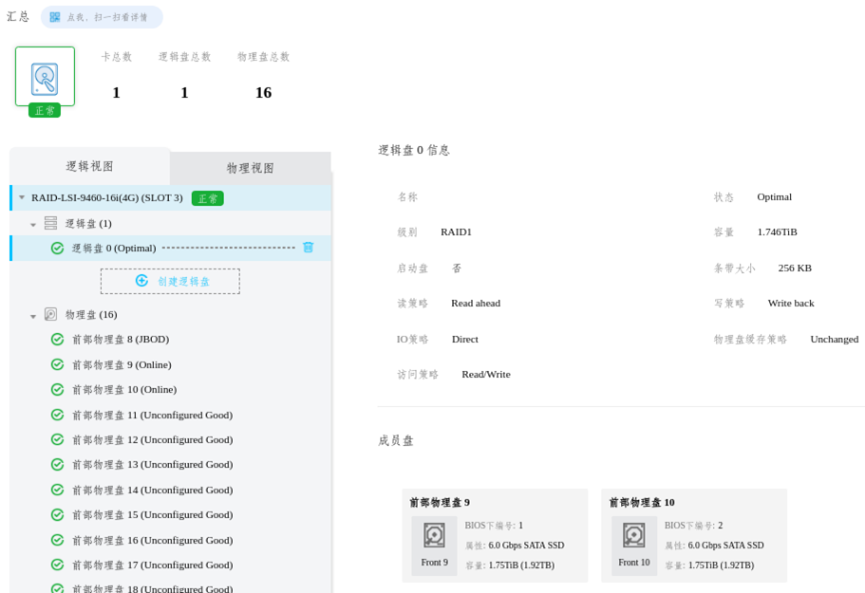

逻辑盘optimal，正常状态

物理盘online，在线，被使用

unconfigured good，配置后可用

unconfigured bad，需要先切换为un good，无法切换时，盘损坏无法使用

unconfigured good,foreign，盘中存在已配置的raid信息，无法直接使用，需要清除残留的raid信息

JBOD，直通盘，可直接使用

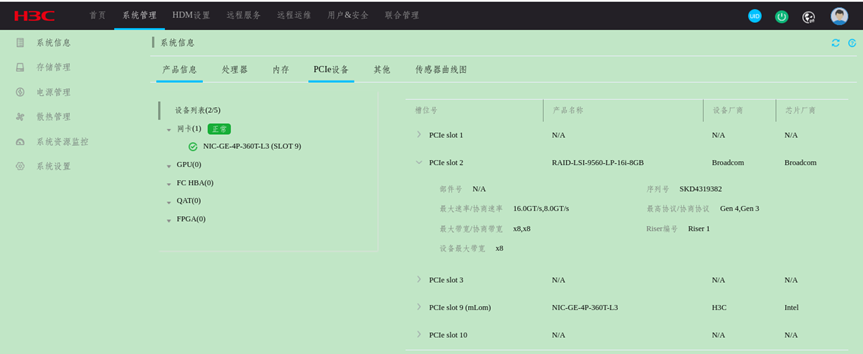

RAID-LSI-9560-LP-16i-8GB Broadcom

HBA-LSI-9500-LP-16i Broadcom

RAID-LSI-9460-16i Broadcom

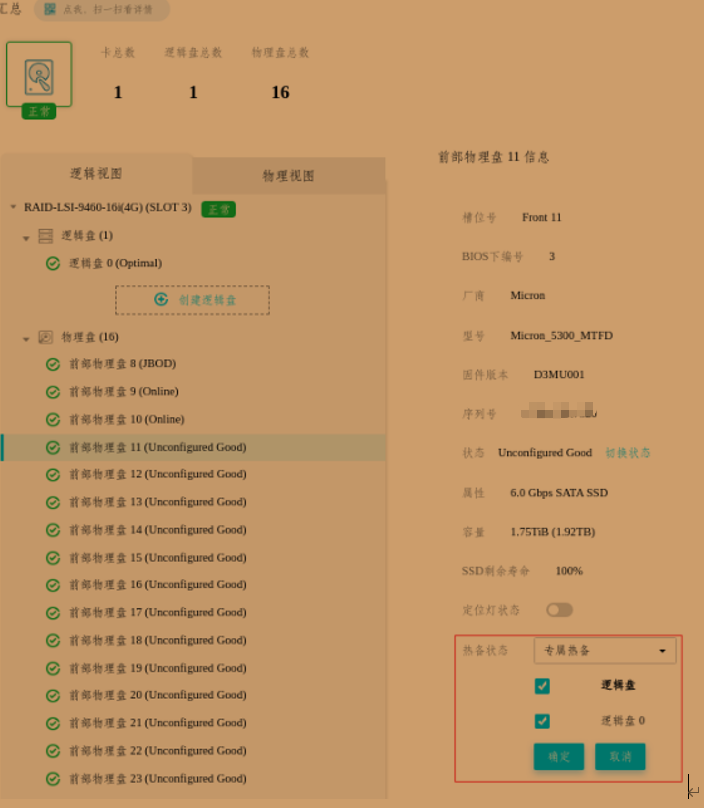

需要raid卡支持，可对物理盘设置全局热备，和专属热备，只对某个raid做热备

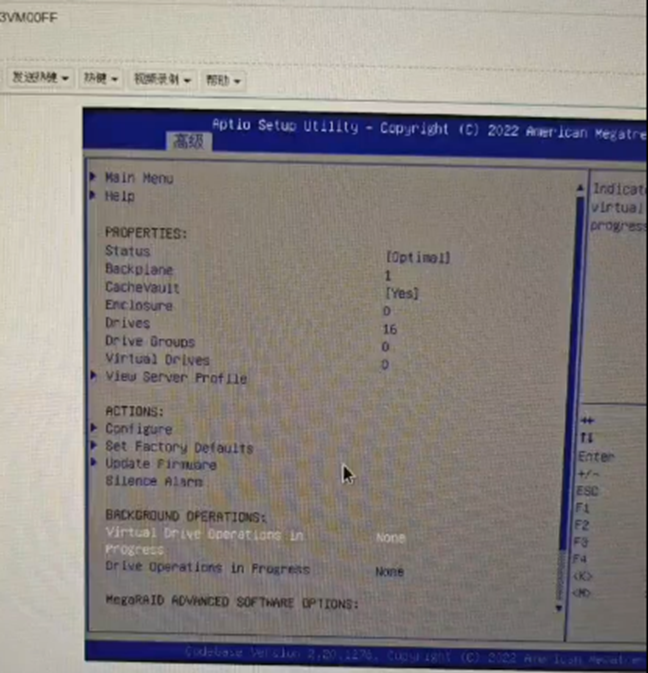

bios界面raid卡识别和配置

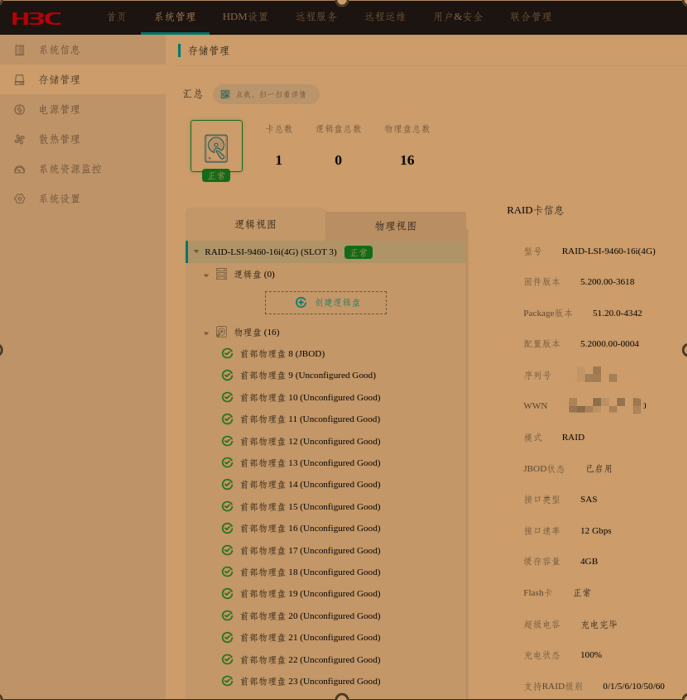

通过bmc可做基础的逻辑卷配置，更多的配置需要到bios下raid界面配置，如开启jbod，清除物理盘中残留的raid信息
