国产统信系统服务器版-PXE环境部署

服务器版：

准备工作：

环境：

os ip：192.168.88.11/24，gw192.168.88.2

所需包：syslinux、tftp-server、dhcp、xinetd、httpd

sysllinux提供pxelinux.0，具体由sysllinux的依赖sysllinux-nonlinux包提供

tftp-server提供pxe启动时一些必要文件的传输服务

xinetd用于管理tftp-server

dhcp用于pxe启动时系统自动获取ip

http用于镜像文件传输

安装服务：

yum install syslinux tftp-server dhcp xinetd httpd

leagcy引导方式配置



服务配置

tftp服务配置

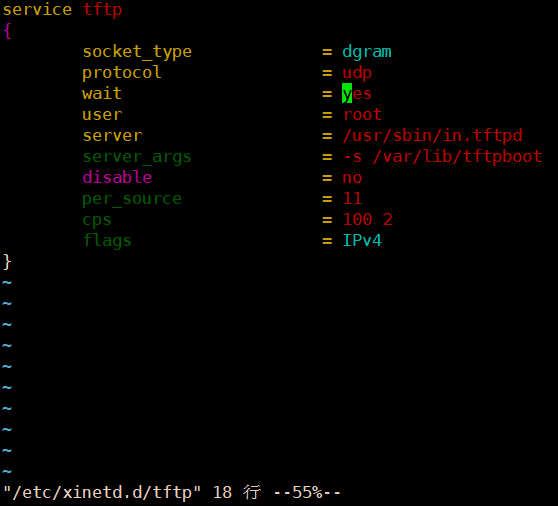

vim /etc/xinetd.d/tftp

注释wait=no

添加wait=yes

注释disable=yes

添加disable=no

修改后

参考配置

service tftp

{

socket_type = dgram

protocol = udp

wait = yes

user = root

server = /usr/sbin/in.tftpd

server_args = -s /var/lib/tftpboot

disable = no

per_source = 11

cps = 100 2

flags = IPv4

}

dhcp服务配置

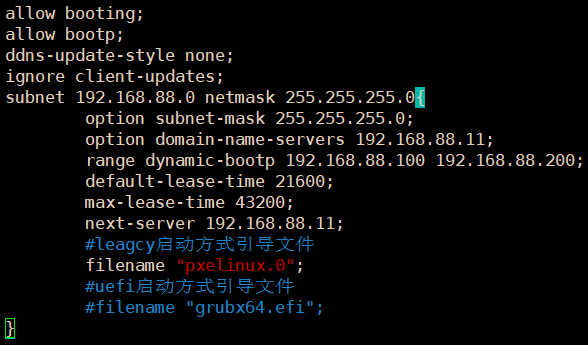

vim /etc/dhcp/dhcpd.conf

参考配置

allow booting;

allow bootp;

ddns-update-style none;

ignore client-updates;

subnet 192.168.88.0 netmask 255.255.255.0{

option subnet-mask 255.255.255.0;

option domain-name-servers 192.168.88.11;

range dynamic-bootp 192.168.88.100 192.168.88.200;

default-lease-time 21600;

max-lease-time 43200;

next-server 192.168.88.11;

#leagcy启动方式引导文件

filename "pxelinux.0";

#uefi启动方式引导文件

#filename "grubx64.efi";

}

http服务配置

vim /etc/httpd/conf/httpd.conf

默认即可，不需要修改



服务管理

服务重启并开机自启，关闭防火墙

systemctl disable --now firewalld

systemctl enable --now httpd

systemctl enable --now xinetd

systemctl enable --now dhcpd

systemctl restart httpd

systemctl restart xinetd

systemctl restart dhcpd



补充：配置完成，应该检查一些服务端口监听状态

如图，dhcpd服务端udp67，tftp服务端udp69，httpd tcp80



配置pxe环境

挂载os镜像并配置pxe

传统leagcy引导方式

mkdir /var/www/html/uoserver

mount /dev/cdrom /var/www/html/uoserver

cp anaconda-ks.cfg /var/www/html/ks.cfg

chmod a+rw /var/www/html/ks.cfg

cd /var/lib/tftpboot

cp /usr/share/syslinux/pxelinux.0 .

cp /var/www/html/uoserver/isolinux/* .

mkdir ./pxelinux.cfg

cp ./isolinux.cfg ./pxelinux.cfg/default

chmod -R +rw *

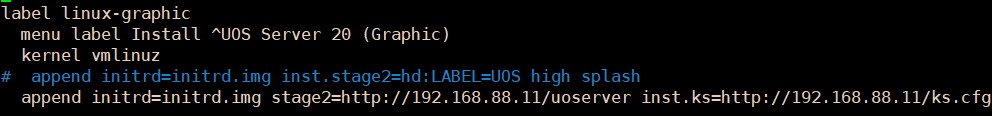

配置default文件

vim ./pxelinux.cfg/default

注释首行：#default vesamenu.c32

添加行：default linux-graphic

查找标签行：label linux-graphic

修改为：

参考配置

label linux-graphic

menu label Install ^UOS Server 20 (Graphic)

kernel vmlinuz

# append initrd=initrd.img inst.stage2=hd:LABEL=UOS high splash

append initrd=initrd.img stage2=http://192.168.88.11/uoserver inst.ks=http://192.168.88.11/ks.cfg

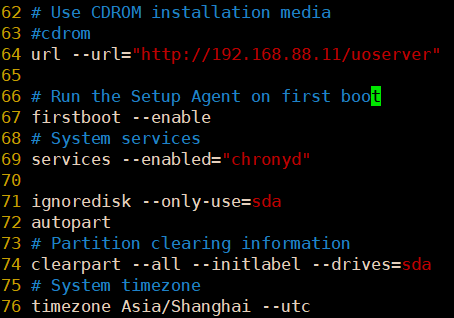

配置ks.cfg文件

vim /var/www/html/ks.cfg

注释行：#repo --name="kernel419" --baseurl=file:///run/install/sources/mount-0002-cdrom/kernel419

新增行：repo --name="kernel419" --baseurl=http://192.168.88.11/kernel419

注释行：#cdrom

新增行：url --url="http://192.168.88.12/uoserver"

参考

配置完毕，使用客户端测试

测试注意项：

1、客户端引导方式为从网卡方式启动

2、在使用vmware测试时， 新硬盘开机直接从网卡引导启动，已经装好的系统需要进bios修改启动项

3、虚拟机配置参考cpu2C，mem4G，disk30G，内存和硬盘过小，会导致引导起不来和磁盘空间不足安装失败

参考

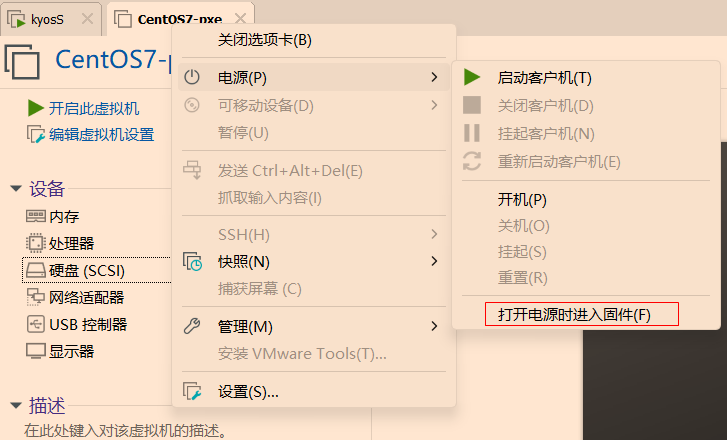

vmware虚拟机进bios





uefi引导方式配置

配置无格外说明，同leagcy配置

镜像已挂载，服务已配置启动



dhcp服务配置

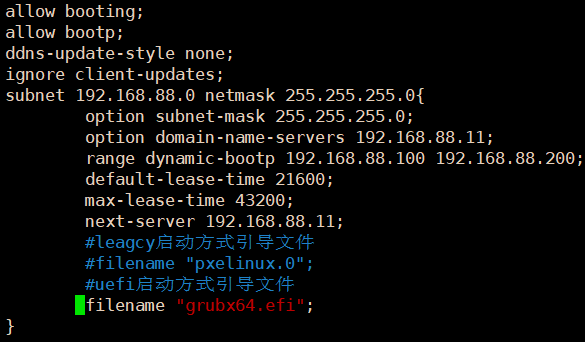

vim /etc/dhcp/dhcpd.conf

参考配置

allow booting;

allow bootp;

ddns-update-style none;

ignore client-updates;

subnet 192.168.88.0 netmask 255.255.255.0{

option subnet-mask 255.255.255.0;

option domain-name-servers 192.168.88.11;

range dynamic-bootp 192.168.88.100 192.168.88.200;

default-lease-time 21600;

max-lease-time 43200;

next-server 192.168.88.11;

#leagcy启动方式引导文件

#filename "pxelinux.0";

#uefi启动方式引导文件

filename "grubx64.efi";

}



重启服务

systemctl restart dhcpd



pxe环境配置

cd /var/lib/tftp

mkdir legacy-bak

mv * legacy-bak

cp /var/www/html/uoserver/EFI/BOOT/* .

cp /var/www/html/uoserver/images/pxeboot/{initrd.img,vmlinuz} .

chmod +rw *



配置grub.cfg文件

注释行：#set theme=/EFI/BOOT/theme/theme.txt

注释行：#set timeout=60

新增行：set timeout=0

查找menuentry 'Install UOS Server 20 (Graphic)' 栏

修改前

menuentry 'Install UOS Server 20 (Graphic)' --class red --class gnu-linux --class gnu --class os {

linux /images/pxeboot/vmlinuz inst.stage2=hd:LABEL=UOS ro console=tty0 smmu.bypassdev=0x1000:0x17 smmu.bypassdev=0x1000:0x15 video=efifb:off rhgb

initrd /images/pxeboot/initrd.img

}修改后

menuentry 'Install UOS Server 20 (Graphic)' --class red --class gnu-linux --class gnu --class os {

linux vmlinuz inst.stage2=http://192.168.88.11/uoserver inst.ks=http://192.168.88.11/ks.cfg ro console=tty0 smmu.bypassdev=0x1000:0x17 smmu.bypassdev=0x1000:0x15 video=efifb:off rhgb

initrd initrd.img

}



配置完毕，使用客户端测试

客户端引导方式为从网卡方式启动



补充：

1、使用uefi引导时，需要修改虚拟机固件

修改固件步骤：新建虚拟机-编辑虚拟机设置-选项-高级-固件类型，可选择方式有BIOS和UEFI，此处选择UEFI

2、选择UEFI启动时，磁盘类型IDE无法识别，选择其他类型

补充：服务端日志查询，用于排查错误

tftp和dhcpd日志 tail -f /va/log/message

httpd日志 tail -f /var/log/httpd/access_log

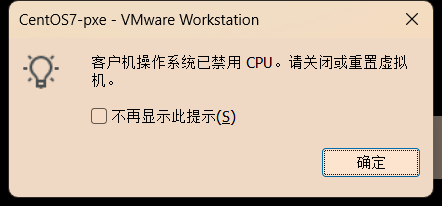

2、使用vmware测试时pxe安装报错

原因：内存不足导致，设置内存为4G及以上
