solidworks 焊接型材库的创建

创建型材库目录

案例库：http://my.mfcad.com/3371494

可以创建一个型材库目录，也可以在solidworks安装目录中找到型材库目录:

1.在solidworks安装目录 中找到型材库目录:

根据solidworks初始安装目录不同而不同，这里找到型材库目录为：D:\soft\SOLIDWORKS Corp\SOLIDWORKS\lang\chinese-simplified\weldment profiles。

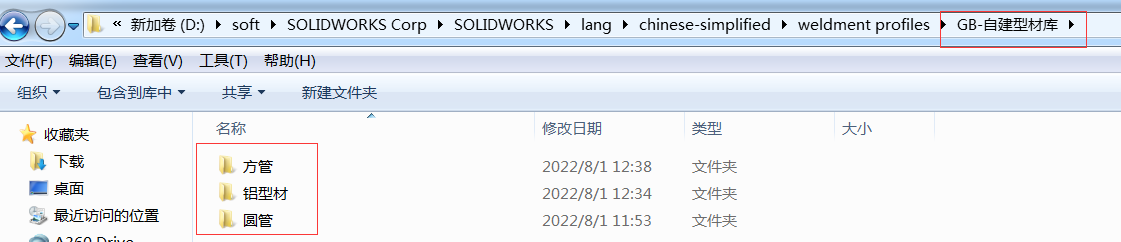

打开solidworks安装时自带型材库目录，在目录中创建 二级 用于存放自建的型材库的目录

2。自建型材库目录：可以设置任何目录，这个根据自己的爱好自行选择。

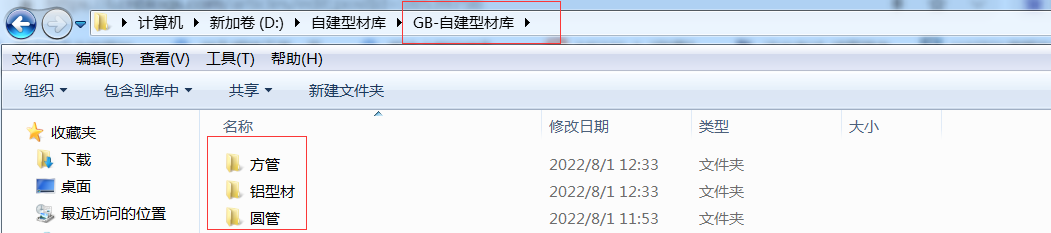

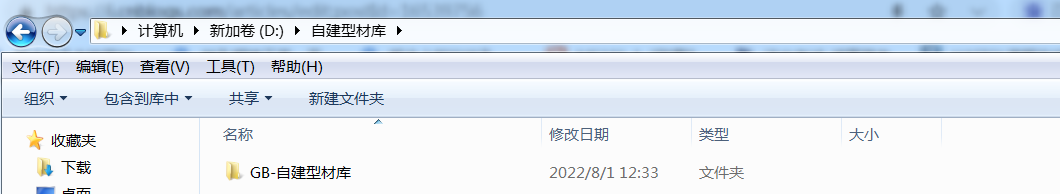

打开型材库文件目录，在此目录中需要创建 三级 文件夹：自建型材库-->>GB-自建型材库-->>(方管文件夹/圆管文件夹/铝型材。。。等等)，创建结果如下所示：

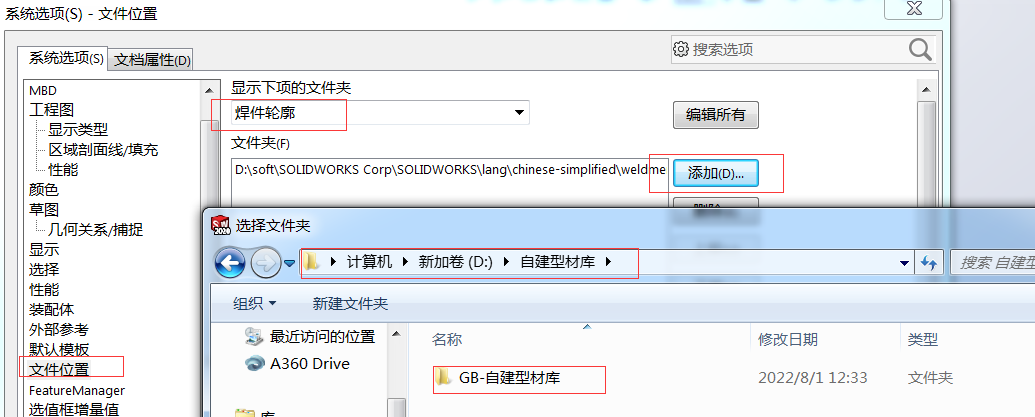

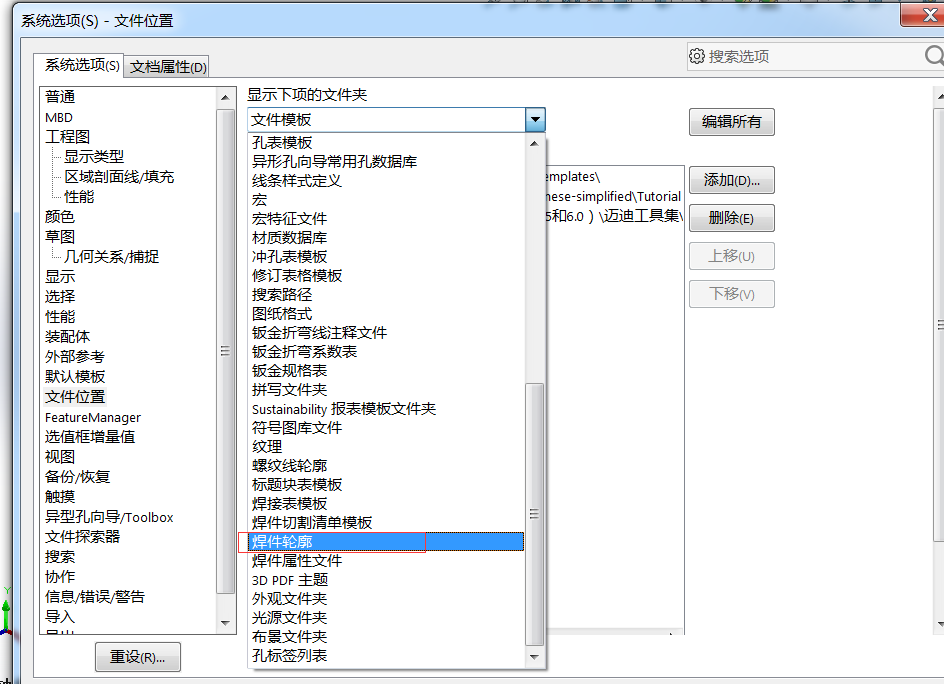

 最后将自建的型材库目录添加到sw中：

下面以创建方管50X50X3.0T型材为例，来搭建一个焊接结构件

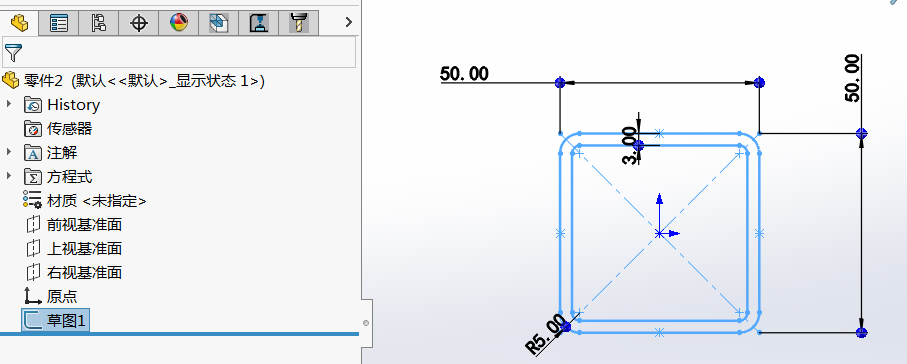

1.首先在SW中绘制50X50X3.0T方管轮廓，并添加方管位置点

2.将此方管轮廓保存到D:\自建型材库\GB-自建型材库\方管 目录中，保存格式为：sldlfp扩展名

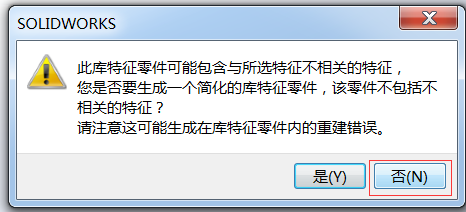

随后弹出的窗口，选择否。如果选择是，那么轮廓会丢失。

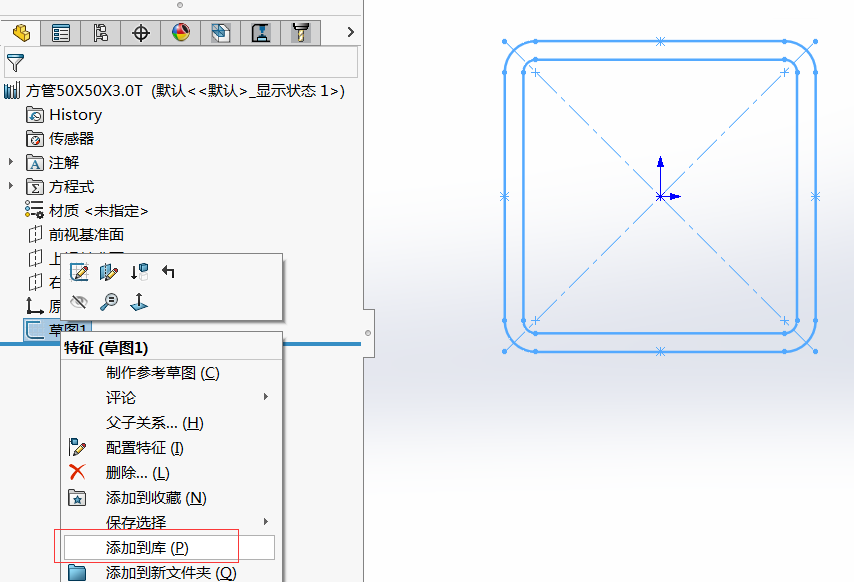

3.此时创建的型材方管50X50X3.0T还没有完全生效，应在方管50X50X3.0T轮廓草图按右键 添加到库 使此型材完成添加到库的操作，致此方管50X50X3.0T型材创建完成。

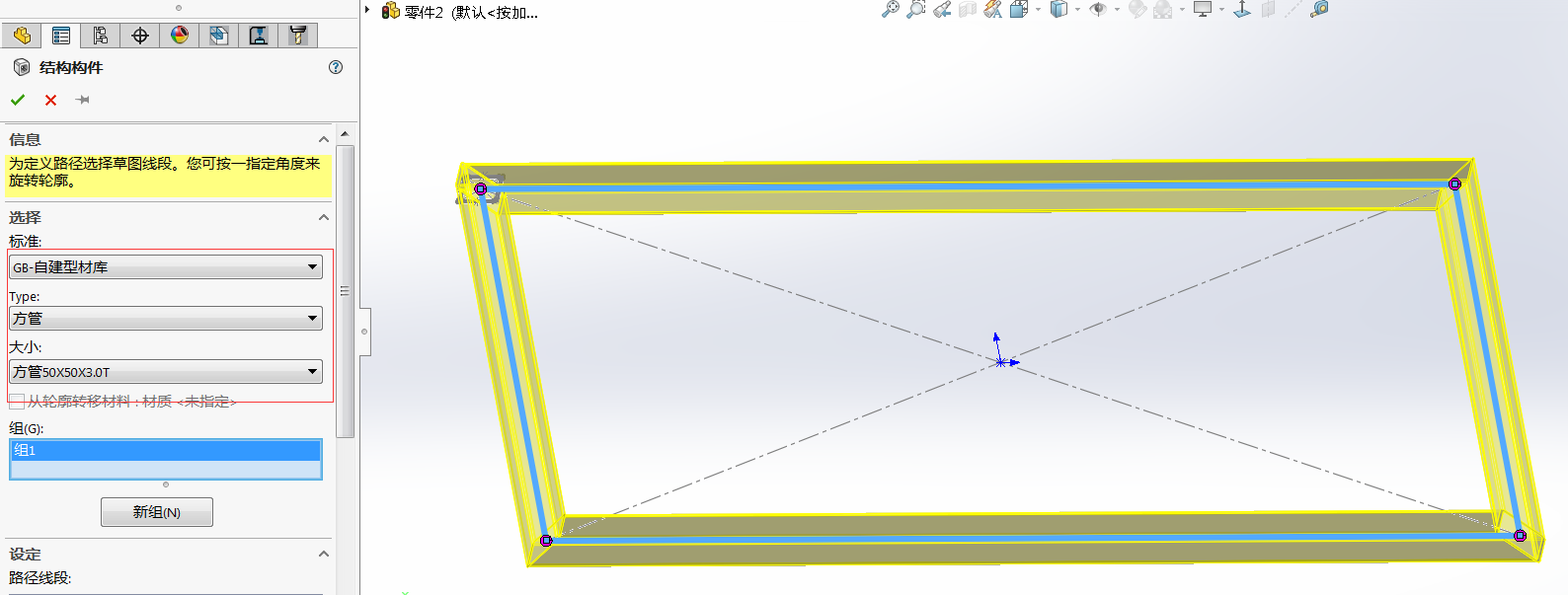

通过创建的型材，搭建一个焊接结构件
