【WCH蓝牙系列芯片】-CH9141、CH9142模块自定义广播数据

-------------------------------------------------------------------------------------------------------------------------------------

　　CH9141 是一款蓝牙串口透传芯片，芯片支持广播模式、主机模式和从机模式 的三种模式。而CH9142 是一款蓝牙转双串口透传芯片，芯片支持蓝牙主机模式、蓝牙从机模式和蓝牙广播模式的三种模式。在CH9141和CH9142芯片中都是可以设置为广播模式，那如何在蓝牙广播模式下，自定义更改广播数据内容，广播不同的数据。

　　一、CH9141模块蓝牙广播模式下更改广播数据

　　通过CH9141的芯片手册中可以知道，在广播模式下，支持两种方式更新广播数据，第一种就是支持串口透传数据给芯片，芯片将自动更新广播数据，第二种就是支持 AT 模式下发送对应的AT指令更新广播数据。

　　1、先测试通过ATAT 模式下更新广播数据

　　第一步:硬件连接

　　连接好硬件设备，将串口调试器的3.3V和GND连接对应CH9141的3.3V和GND引脚，TXD和RXD分别交叉连接到CH9141的RXD和TXD引脚。

第二步:设置蓝牙工作模式

　　打开上位机串口调试，发送AT指令，进行模式参数配置。在发送每条指令时，都需要换行！这是指令结束的一个标志。

可以通过十六进制查看发送的指令最后两位数据是否为0X0D和0X0A，则是命令中采用回车符和换行符作为分隔符和结束符使用。

　　　　发→◇AT...         //进入AT模式

　　　　收←◆OK

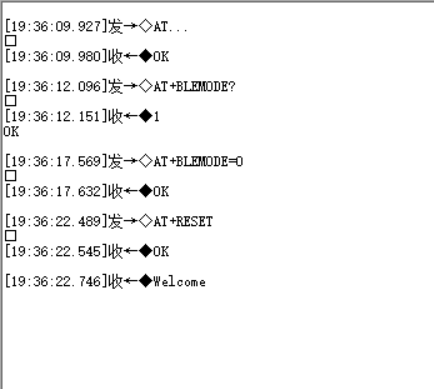

　　　　发→◇AT+BLEMODE?     //查询当前蓝牙工作模式

　　　　收←◆1           //返回当前的蓝牙工作模式,模式参数为：0（广播模式）、1（主机模式）、2（设备模式） OK

　　　　发→◇AT+BLEMODE=0       //设置模式的参数 x 为：0（广播模式）、1（主机模式）、2（设备模式） 收←◆OK

　　　　发→◇AT+RESET        //复位芯片

　　　　收←◆OK

　　　　收←◆Welcome

　　通过AT指令配置，将当前的CH9141D的蓝牙工作模式设置为广播模式

　　第三步：获取广播数据，并且自定义蓝牙广播数据

　　为了实验的讲解，这里将这个对于广播数据都是随便定义，没有具体的参考价值意义。

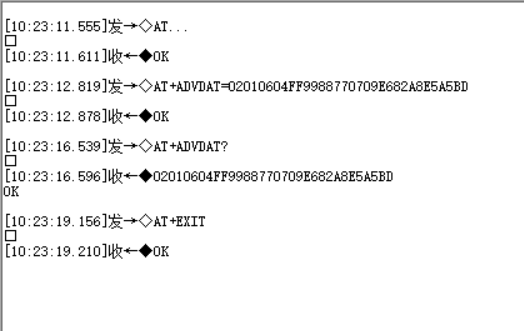

　　　　发→◇AT...               //进入AT模式

　　　　收←◆OK

　　　　发→◇AT+ADVDAT=02010604FF9988770709E682A8E5A5BD       //设置广播数据，最大 31 字节，传输格式是 ASC 格式

　　　　收←◆OK

　　　　发→◇AT+ADVDAT?          //查询当前广播的数据

　　　　收←◆02010604FF9988770709E682A8E5A5BD     //返回的是刚设置的广播数据

　　　　　　　　OK

　　　　发→◇AT+EXIT //退出AT配置

　　　　收←◆OK



　　　　广播格式：长度+类型+数据，类型也算一个字节长度，

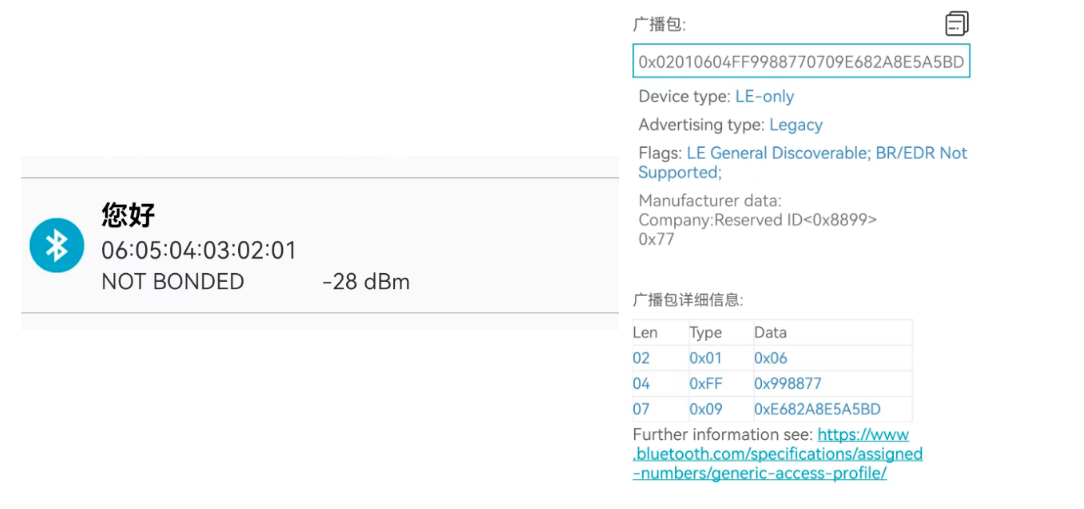

　　通过BLE调试助手，扫描到CH9141的广播包的信息，

　　02+01+06：02是数据长度，0x01是蓝牙广播类型，0x06是表示广播的模式，设置为普通可发现模式和不支持经典蓝牙，只支持低功耗蓝牙，具体的　　蓝牙广播模式可以参考蓝牙协议规范。也可以直接参考这个广播数据发送。

　　04+FF+998877: 04是数据长度，0xFF是厂商自定义数据类型，0x998877是自定义数据的内容

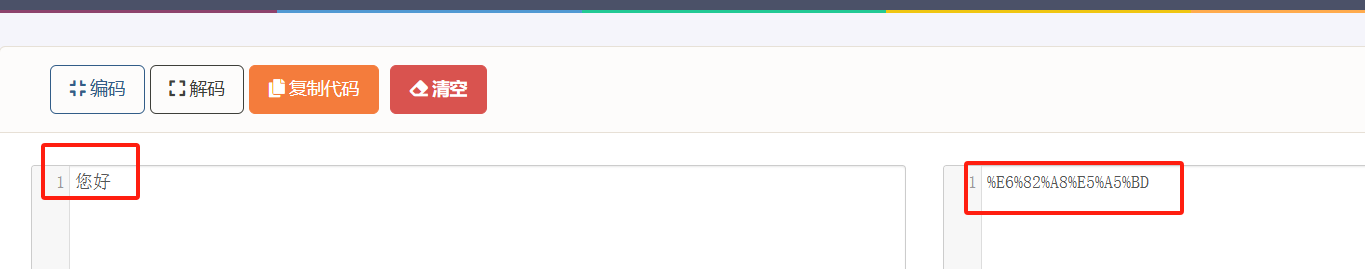

　　07+09+E682A8E5A5BD：07是数据长度，0x09是广播名称类型，0xE682A8E5A5BD是中文”您好“的编码



2、串口透传方式，发送广播数据修改芯片广播数据

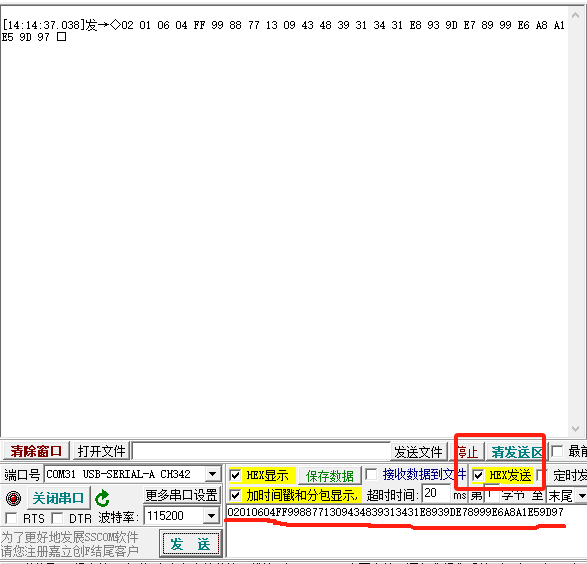

　　直接在串口透传模式下，按照蓝牙协议规范 直接发送广播数据，一定要用16进制的方式发送数据，这个一定要注意！！！

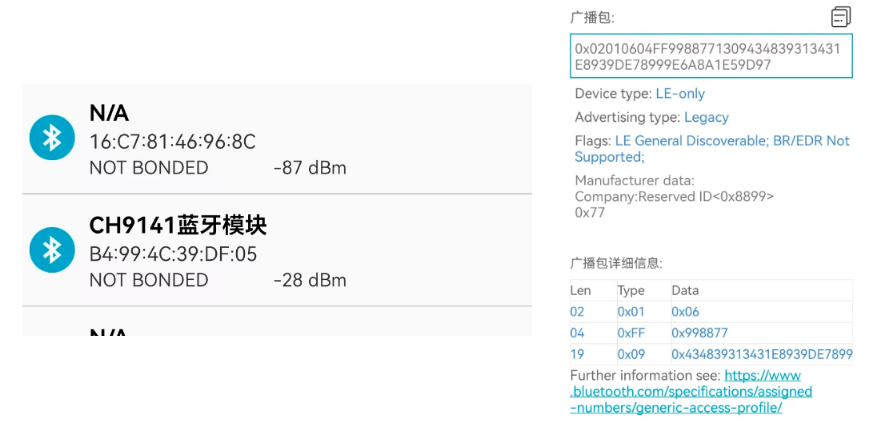

　　发→◇02 01 06 04 FF 99 88 77 13 09 43 48 39 31 34 31 E8 93 9D E7 89 99 E6 A8 A1 E5 9D 97

　　在这一串数据中，02+01+06 和04+FF+998877 和之前在AT指令下发送的广播数据一样

　　13+09+434839313431E8939DE78999E6A8A1E59D97 是0x13是数据长度是19，0x09是广播名称类型，0x434839313431E8939DE78999E6A8A1E59D97是中文”CH9141蓝牙模块“的编码

　　综合两种方式，对于CH9141模块来说，建议使用 AT 命令发送蓝牙数据，数据为蓝牙广播的原始数据，芯片不会校验数据的合法性，所以数据一定要符合蓝牙协议规范。

　　1、如果在广播数据更新期间发送多个包，则最后一包数据将作为广播数据。

　　2、使用串口透传更新广播数据，建议采用串口超时机制，每个包之间的间隔必须大于串口超时时间。

　　3、广播数据包不可以超过 30 个字节，包的格式参考蓝牙协议规范。



二、CH9142模块蓝牙广播模式下更改广播数据

　　CH9142本身是没有AT指令配置广播数据的，所以得需要先配置广播模式，然后在串口透传情况下，发送广播数据来更新CH9142的广播数据包

　　　　发→◇AT...         //进入AT模式

　　　　收←◆OK

　　　　发→◇AT+BLEMODE?      //查询当前蓝牙工作模式

　　　　收←◆2              //返回当前的蓝牙工作模式,模式参数为：0（广播模式）、1（主机模式）、2（设备模式）

　　　　　　　OK

　　　　发→◇AT+BLEMODE=0         //设置模式的参数 x 为：0（广播模式）、1（主机模式）、2（设备模式）

　　　　收←◆OK

　　　　发→◇AT+RESET         //复位芯片

　　　　收←◆OK

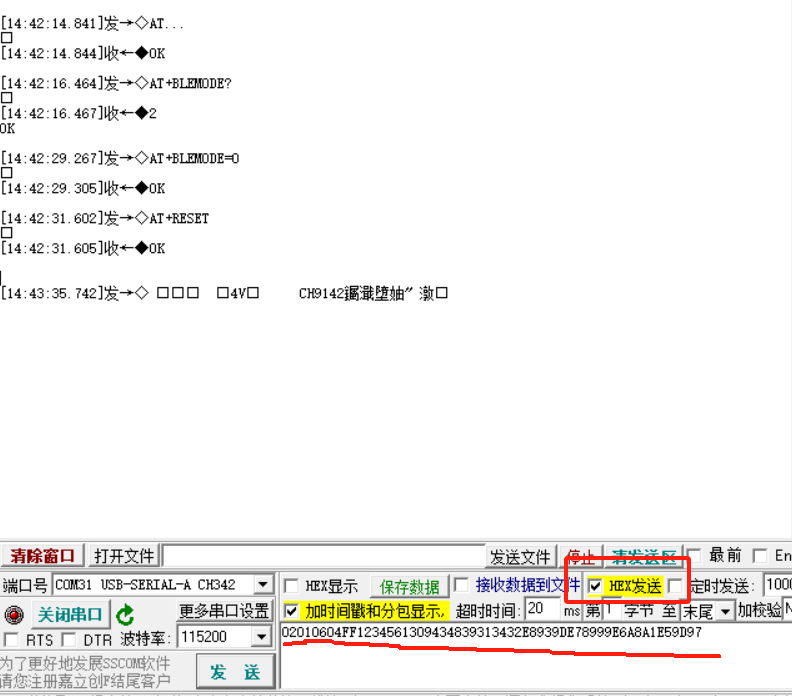

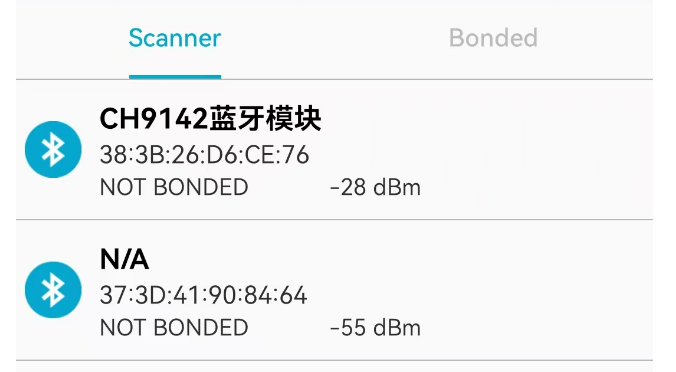

　　　　发→◇4V CH9142钃濈墮妯″潡□      //发送更新蓝牙广播数据

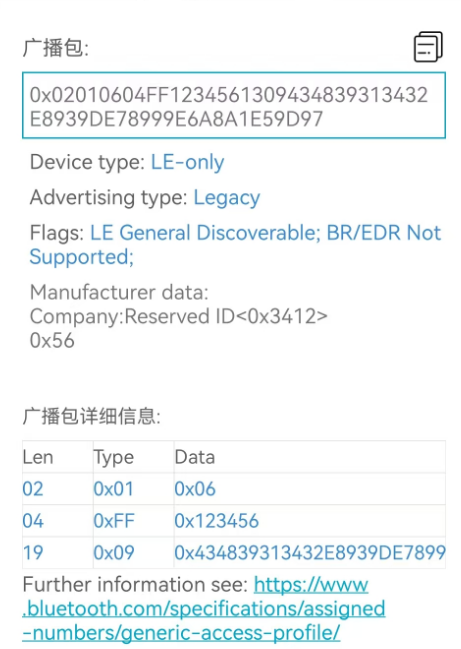

　　02+01+06：是设置蓝牙广播类型

　　04+FF+123456：修改厂商自定义数据，数据设置为0x123456

　　13+09+434839313432E8939DE78999E6A8A1E59D97：修改蓝牙广播名称，0x434839313432E8939DE78999E6A8A1E59D97是中文”CH9142蓝牙模块“的编码

　　注意：发送的数据为蓝牙广播的原始数据，芯片不会校验数据的合法性，所以数据一定要符合蓝牙协议规范。如果是不符合的数据，会导致蓝牙无法广播数据。
