【WCH蓝牙系列芯片】-基于CH592开发板—定时器PWM周期中断（动态修改PWM）

-------------------------------------------------------------------------------------------------------------------------------------

　　在PWM周期结束后进入中断处理服务函数（ISR）的这个操作，应用场景非常广泛，特别是在需要精确控制和监测中。如：LED调光控制、电机速度控制、传感器数据采集、电源管理、音频信号生成等。

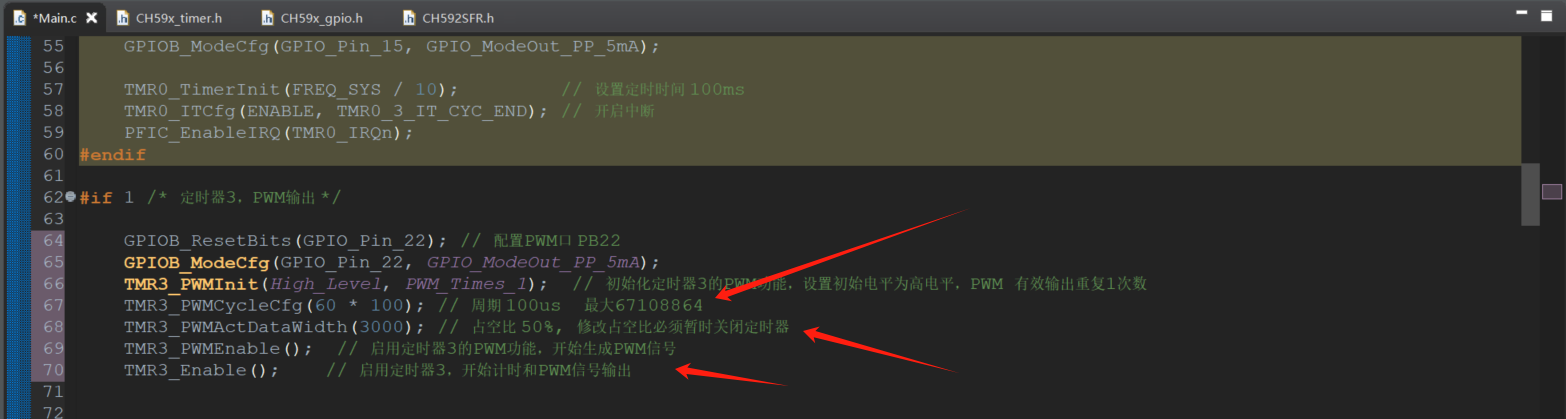

　　在CH592的EVT程序中，TMR定时器功能例程中只有PWME输出例程，通过PB22配置PWM口。

　　设置定时器3的PWM周期为100us，计算公式为：周期（微秒）= (计数值) / (主频MHz)，这里主频为60MHz，计数值为60 * 100 = 6000

　　设置PWM信号的占空比为50%，计算公式为：占空比 = (数据宽度) / (周期计数值)，这里数据宽度为3000，周期计数值为6000，占空比为50%

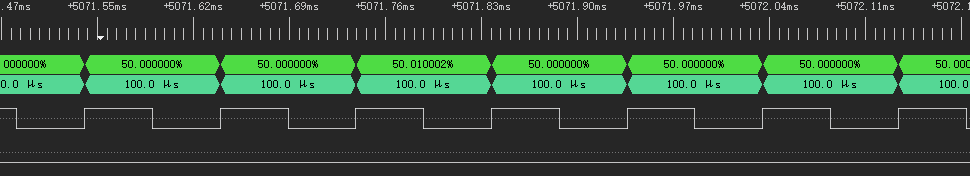

　　通过逻辑分析仪，可以看到PWM占空比波形，占空比是50%

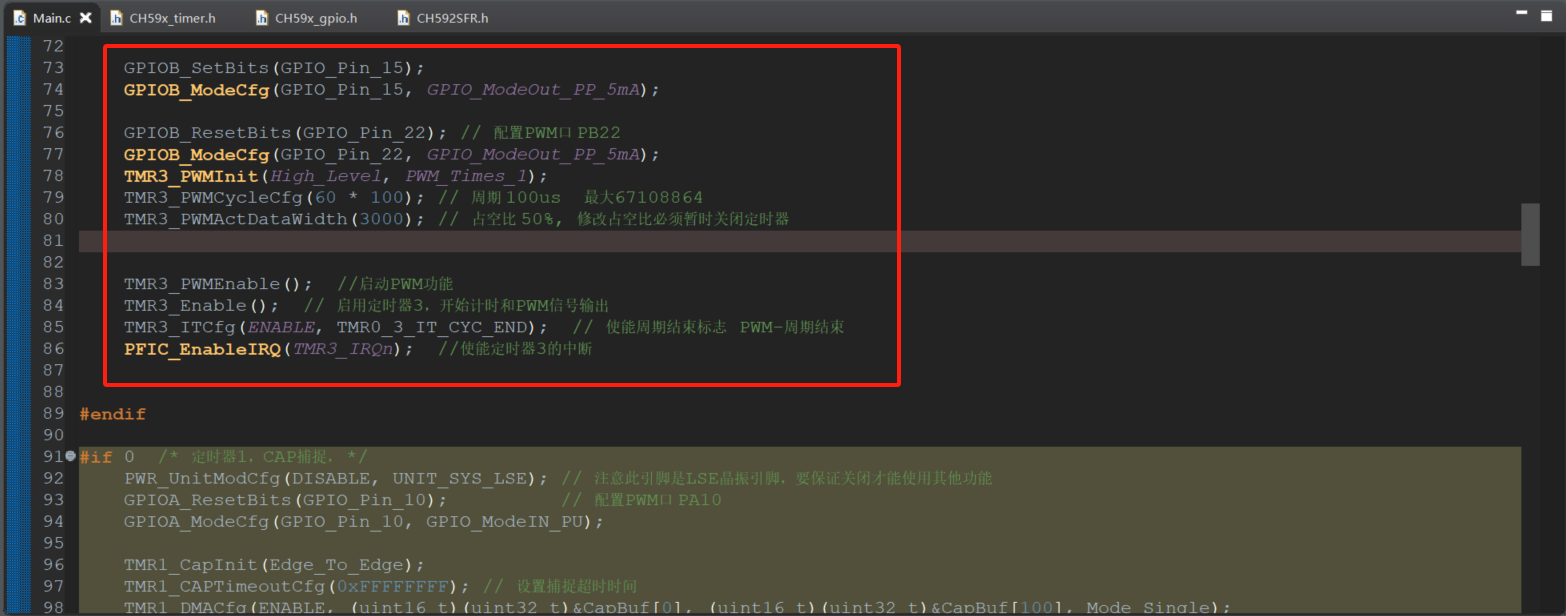

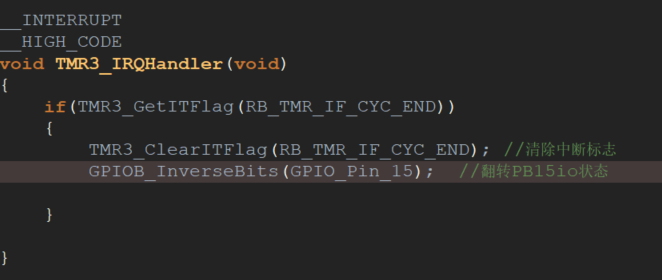

　　在原有的例程上进行修改程序，添加定时3中断使能，并且将中断标志设置为PWM周期结束标志。在中断服务函数中进行翻转PB15的IO口电平状态。

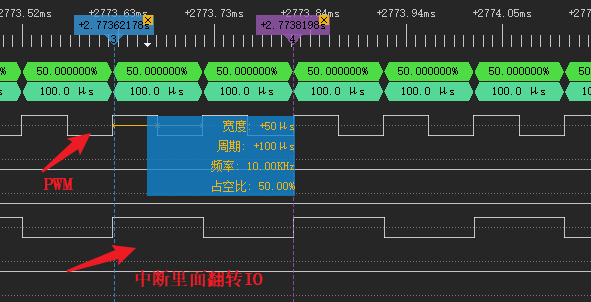

　　通过逻辑分析仪，可以看到占空比波形，可以观察到PWM输出一个周期之后，PB15从低电平到高电平，第二个周期结束之后，PB15从高电平到低电平

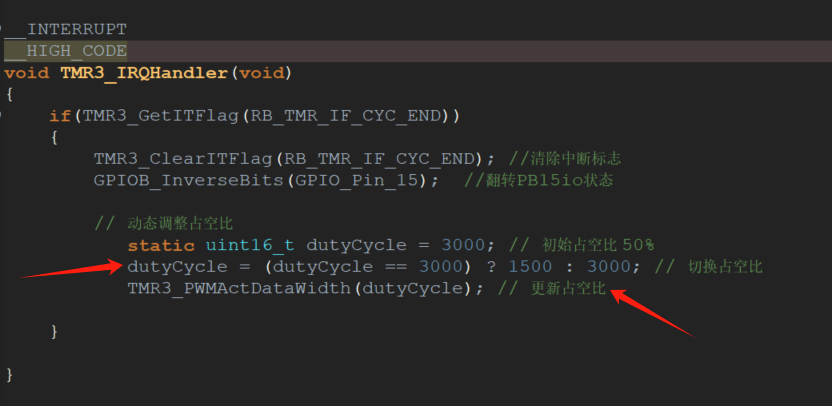

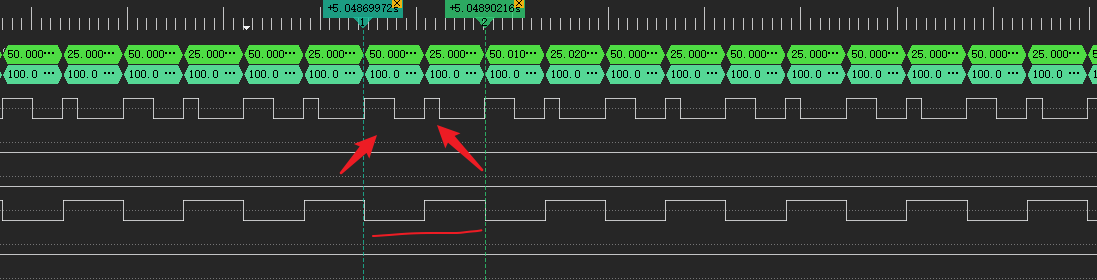

　　在中断服务函数中可以进行对PWM的占空比实时动态更改，通过逻辑分析仪，观察整个占空比波形变化

GPIOB_SetBits(GPIO_Pin_15);
GPIOB_ModeCfg(GPIO_Pin_15, GPIO_ModeOut_PP_5mA);
​
GPIOB_ResetBits(GPIO_Pin_22); // 配置PWM口 PB22
GPIOB_ModeCfg(GPIO_Pin_22, GPIO_ModeOut_PP_5mA);
TMR3_PWMInit(High_Level, PWM_Times_1);
TMR3_PWMCycleCfg(60 * 100); // 周期 100us  最大67108864
TMR3_PWMActDataWidth(3000); // 占空比 50%, 修改占空比必须暂时关闭定时器
TMR3_PWMEnable();  //启动PWM功能
TMR3_Enable();  // 启用定时器3，开始计时和PWM信号输出
TMR3_ITCfg(ENABLE, TMR0_3_IT_CYC_END);  // 使能周期结束标志   PWM-周期结束
PFIC_EnableIRQ(TMR3_IRQn);  //使能定时器3的中断
​
__INTERRUPT
__HIGH_CODE
void TMR3_IRQHandler(void)
{
    if(TMR3_GetITFlag(RB_TMR_IF_CYC_END))
    {
        TMR3_ClearITFlag(RB_TMR_IF_CYC_END); //清除中断标志
        GPIOB_InverseBits(GPIO_Pin_15);  //翻转PB15io状态
​
        // 动态调整占空比
           static uint16_t dutyCycle = 3000; // 初始占空比 50%
           dutyCycle = (dutyCycle == 3000) ? 1500 : 3000; // 切换占空比
           TMR3_PWMActDataWidth(dutyCycle); // 更新占空比
    }
}
