【WCH蓝牙系列芯片】-基于CH592开发板—BLE_USB程序中低功耗模式下，USB设备的拔插唤醒操作

-------------------------------------------------------------------------------------------------------------------------------------

　　在CH592EVT例程中，有一个BLE_USB程序，是蓝牙与USB合用例程，通过USB模拟340设备转发蓝牙数据。在正常使用中，蓝牙和USB设备都可以一起运行，蓝牙做为蓝牙从机，USB设备模拟出340设备，通过串口与蓝牙进行数据透传功能。

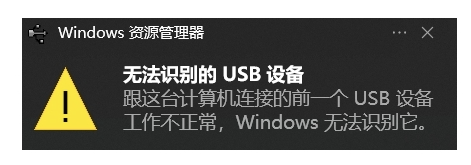

　　但是如果开启蓝牙低功耗睡眠模式（HAL_SLEEP=1）时,此时插入USB接口，电脑就不会模拟出340设备，还会弹出无法识别的USB设备的提示。这是因为BLE是通过不断地休眠唤醒来实现低功耗的，而USB需要常供电。如果接入芯片模拟的USB设备时，芯片正处于休眠状态，没有及时响应主机，则会被主机判断为设备有问题而被挂起。这也是为什么默认的BLE_USB例程中是不开启HAL_SLEEP的，开了就会由协议栈进管理休眠，休眠时接入USB设备会出问题。

　　针对这一问题，需要做USB口的拔插唤醒操作，TMOS系统从休眠实现唤醒有两个方法，一个是RTC定时唤醒，由TMOS内部处理，到时间后唤醒；另一个是GPIO中断唤醒，在中断中置位一个标志，根据标志位来开TMOS任务。CH592的BLE是基于TMOS系统跑的，TMOS不是抢占机制而是轮询机制，不具备中断能力，所以需要借用芯片本身的中断系统。

　　最简单的方式就通过硬件检测，将USB的5V输入脚引出来，然后通过电阻分压的方式，把CH592拉出来一个GPIO脚接上，通过GPIO的外部中断来进行唤醒和睡眠操作，当USB设备接入到主机时该引脚上产生了从低电平变到高电平的状态，从而判断为USB设备接入,芯片唤醒，USB设备工作。当高电平转换到低电平的时候，此时判断USB设备拔出，芯片又重新进入低功耗模式。

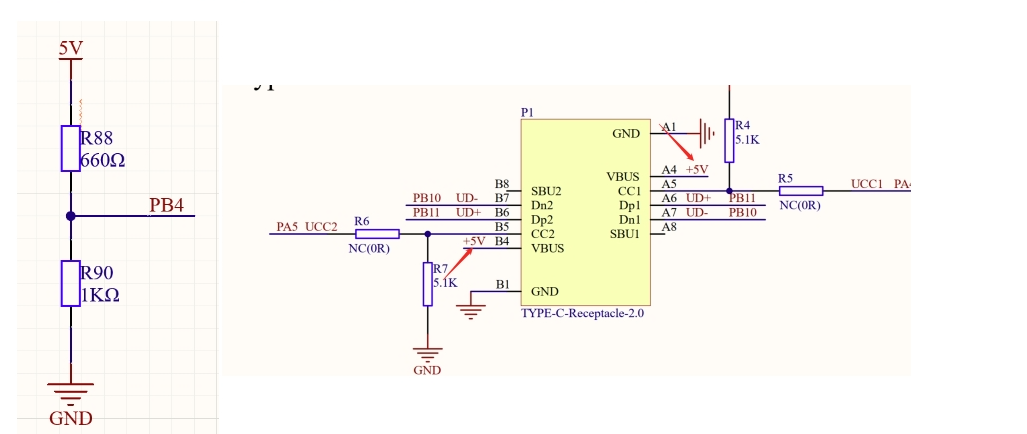

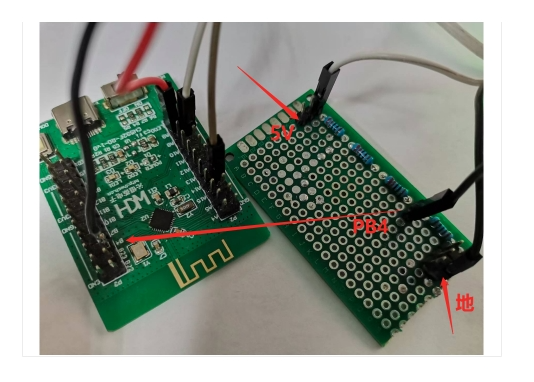

　　这样做了一个分压电阻的电路，通过PB4连接，通过USB上产生的5V脚。连接到分压电阻上，这样PB4端的电压就是差不多在3V左右，这样当USB设备插入时，PB4这个脚就会产生一个高电平，反之，当拔掉USB设备，PB4的状态就是低电平。

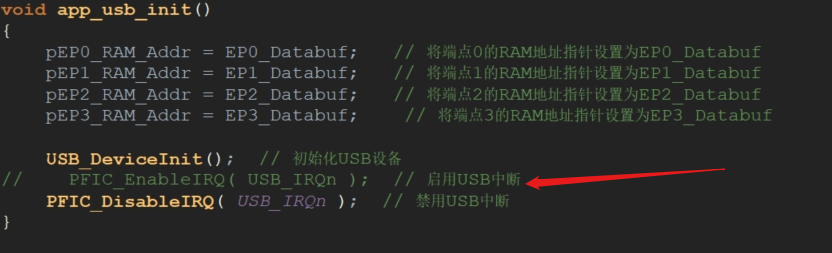

 　　在软件方面，BLE_USB程序中，在初始化USB函数中app_usb_init（），先将PFIC_EnableIRQ( USB_IRQn ); 启用USB中断改成PFIC_DisableIRQ( USB_IRQn ); 禁用USB中断。

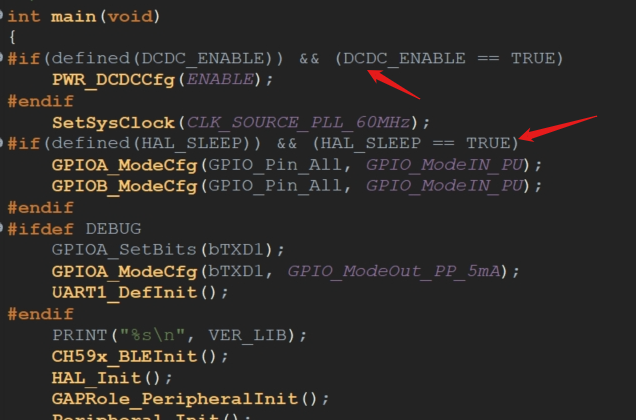

 　　然后再把低功耗模式打开，将HAL_SLEEP=1，DCDC_ENABLE=1.DC-DC也使能，进一步降低功耗。

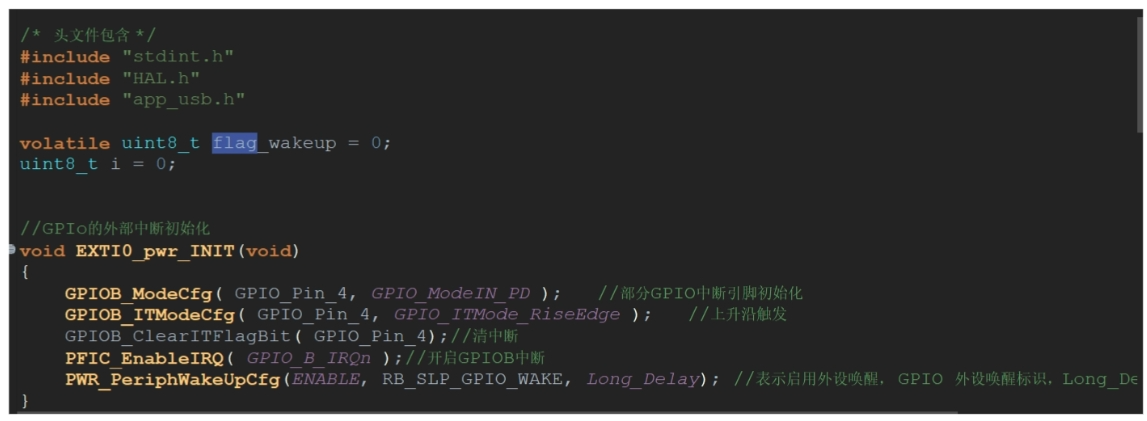

　　 在工程文件中，添加GPIO外部中断的函数，在外部中断初始化中，先将PB4配置为下拉输入，方式IO口漏电到芯片中。并将GPIOB引脚中断模式配置为上升沿触发。然后先清除一下标注位，然后再重新开启GPIOB的中断，然后启用GPIO唤醒功能。

　　在中断服务函数中，先检测是否有PB4的中断标志状态，然后先判断是否为0，如果为0表示是上升沿触发的中断，如果不为0，则是下降沿触发中断，因为flag_wakeup这个标志默认初始化为0，只有当上升沿触发中断之后，flag_wakeup置为1。

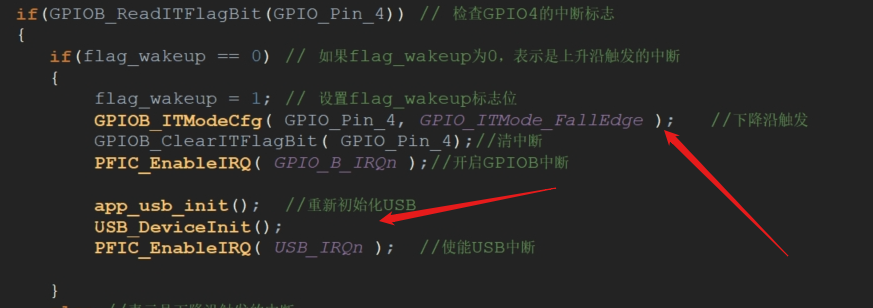

　　当上升沿触发中断后，设置flag_wakeup标志位为1，并将GPIO中断触发模式改为下降沿触发。然后要重新初始化USB，app_usb_init();然后要将USB中断使能。这样做的目的：当USB设备插入时，就会触发上升沿中断，这样代表USB设备已经插入，需要唤醒蓝牙，初始化USB设备，让USB设备工作。切换为下降沿中断是为检测什么时候USB拔出，从高电平变为低电平状态的时候从而进入睡眠模式。

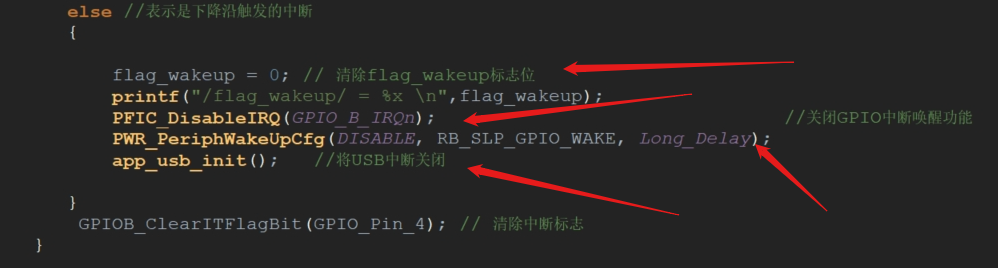

 　　在下降沿中断里，先将flag_wakeup标志位清除，退出唤醒状态。然后关闭GPIOB的中断功能，也关闭GPIO中断唤醒功能，并且重新初始一下app_usb_init();，为了将USB中断失能，不能让USB干扰蓝牙的低功耗睡眠状态。



//中断函数
__attribute__((interrupt("WCH-Interrupt-fast")))
__attribute__((section(".highcode")))
void GPIOB_IRQHandler( void )
{
    i++;
    printf("i = %d\r\n",i);
    if(GPIOB_ReadITFlagBit(GPIO_Pin_4)) // 检查GPIO4的中断标志
    {
       if(flag_wakeup == 0) // 如果flag_wakeup为0，表示是上升沿触发的中断
       {
           flag_wakeup = 1; // 设置flag_wakeup标志位
           GPIOB_ITModeCfg( GPIO_Pin_4, GPIO_ITMode_FallEdge );   //上升沿触发
           GPIOB_ClearITFlagBit( GPIO_Pin_4);//清中断
           PFIC_EnableIRQ( GPIO_B_IRQn );//开启GPIOB中断

           app_usb_init();  //重新初始化USB
           USB_DeviceInit();
           PFIC_EnableIRQ( USB_IRQn );  //使能USB中断
       }
       else //表示是下降沿触发的中断
       {
           flag_wakeup = 0; // 清除flag_wakeup标志位
           printf("/flag_wakeup/ = %x \n",flag_wakeup);
           PFIC_DisableIRQ(GPIO_B_IRQn);                               //关闭GPIO中断唤醒功能
           PWR_PeriphWakeUpCfg(DISABLE, RB_SLP_GPIO_WAKE, Long_Delay);
           app_usb_init();   //将USB中断关闭
       }
        GPIOB_ClearITFlagBit(GPIO_Pin_4); // 清除中断标志
    }
}

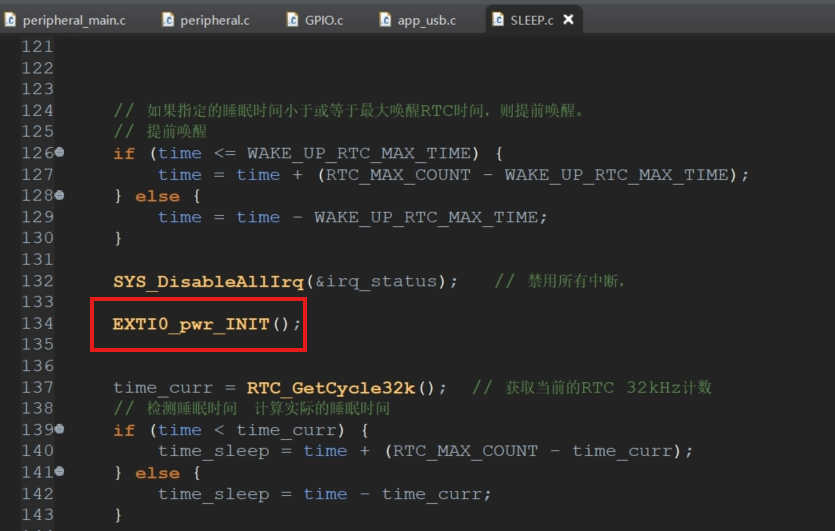

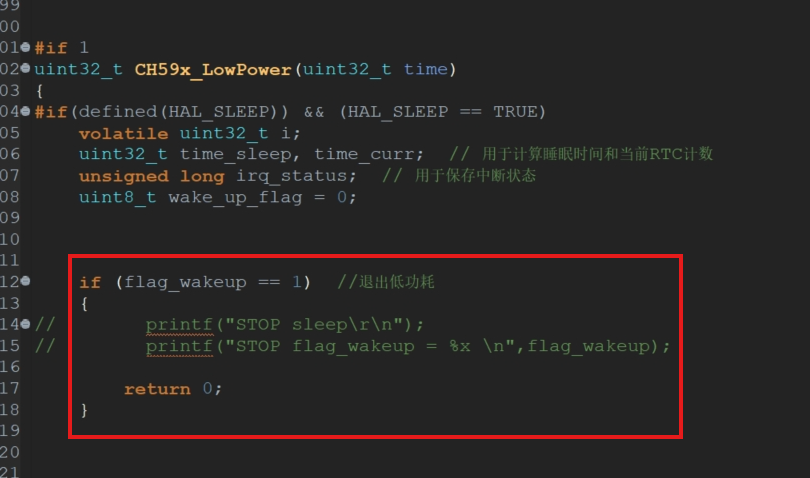

　　在低功耗睡眠函数中，通过判断flag_wakeup这个标志位，当这个上升沿触发后，flag_wakeup标志位为1，说明USB设备已经插入，这个时候就直接退出低功耗状态，不进行休眠。并将GPIO外部中断函数初始化，配置GPIO中断唤醒源为PB4.





　　通过功耗仪，来观察一下整个USB拔插的过程，观察一下芯片功耗的实际情况。

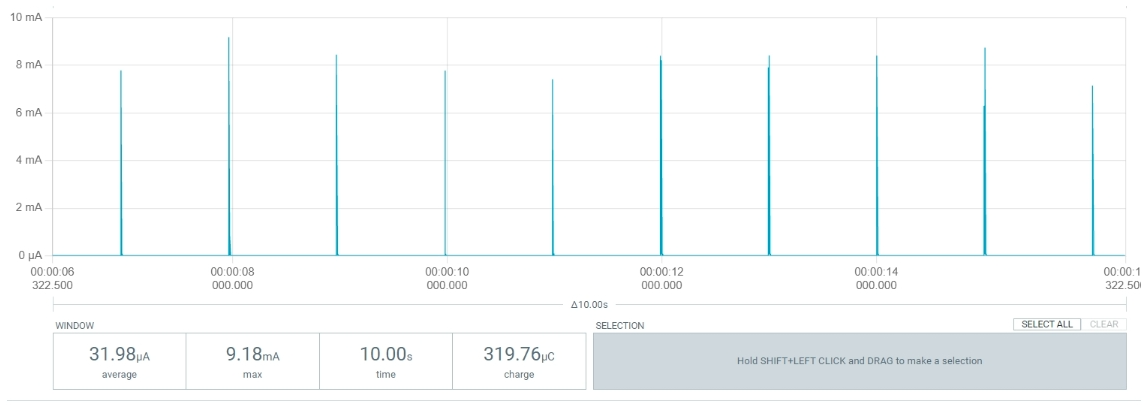

　　当蓝牙的广播间隔设置为1s，并且发射功率设置为0dbm时。睡眠模式和DC-DC都使能的情况下，功耗在30多个uA左右。

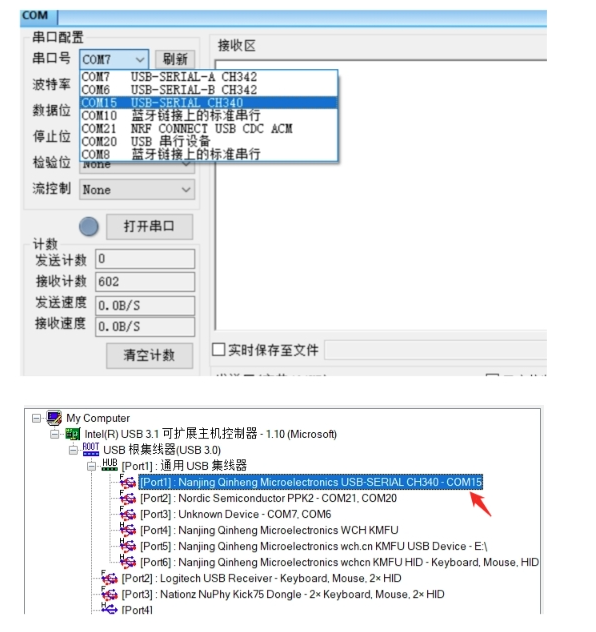

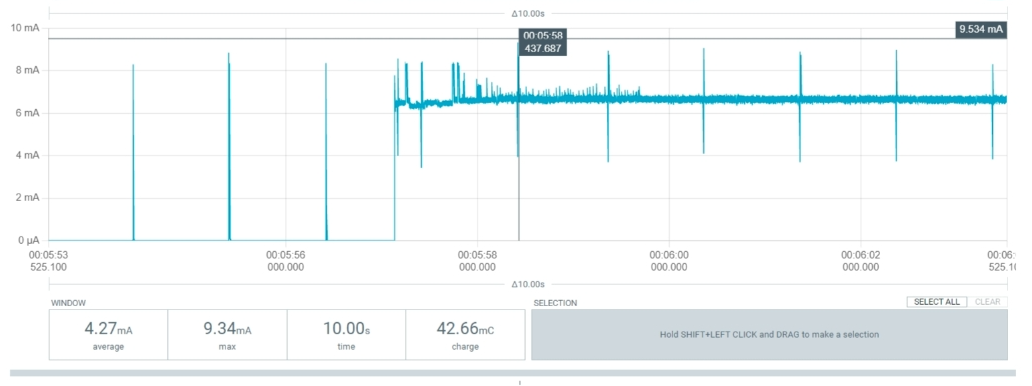

 　　当USB插入后，可以明显看到功耗上升，蓝牙唤醒。通过串口调试工具可以看到COM15口，COM15模拟出一个CH340设备，这样就可以与蓝牙进行透传数据。

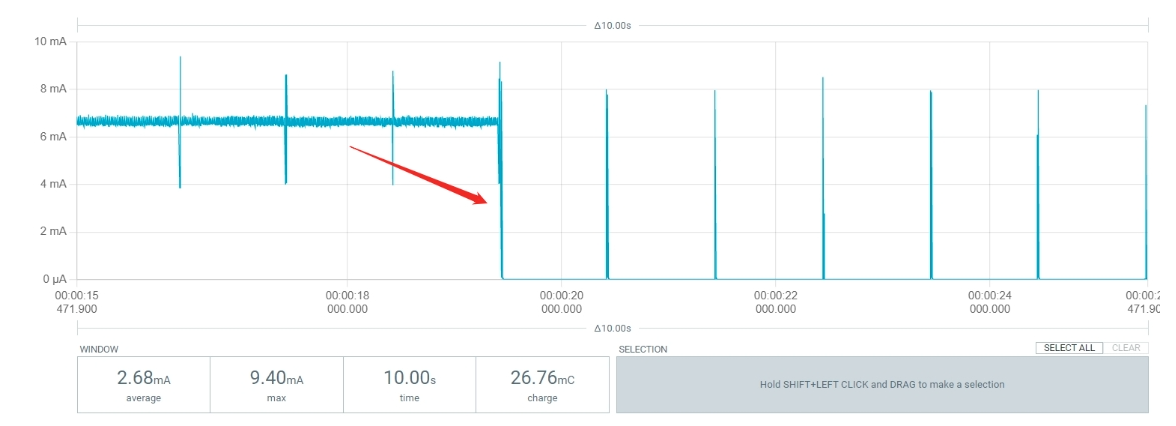

 　　当拔掉USB之后，观察功耗仪从唤醒状态，又重新进入低功耗休眠状态。这样也就完成USB插入唤醒和拔出睡眠的操作。
