ArcScan 指定要素矢量化

问题背景：
需求方想要将工业园纳入城区基准地价范围，但该工业园所在的镇已做基准地价，因此需要确定工业园是否在镇基准地价范围内。需求方仅提供镇基准地价图件和工业园矢量，无法同时上图比对位置。因此考虑利用Arcscan矢量化基准地价图，叠加工业园图层，确定二者关系。

目标：
获取镇基准地价范围shp

材料：

• 镇基准地价图.jpg
• 县遥感影像.tiff
• 工业园.shp

软件：

• ArcMap 10.8
• PS 2019

步骤：

1. 利用PS提取基准地价红线范围

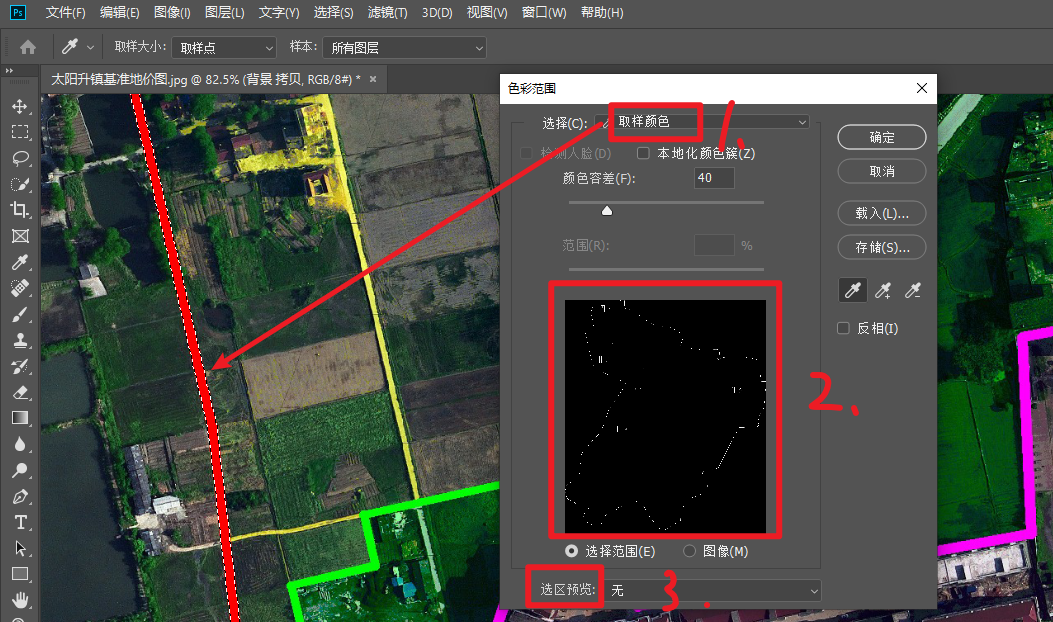

• 提取指定色彩要素

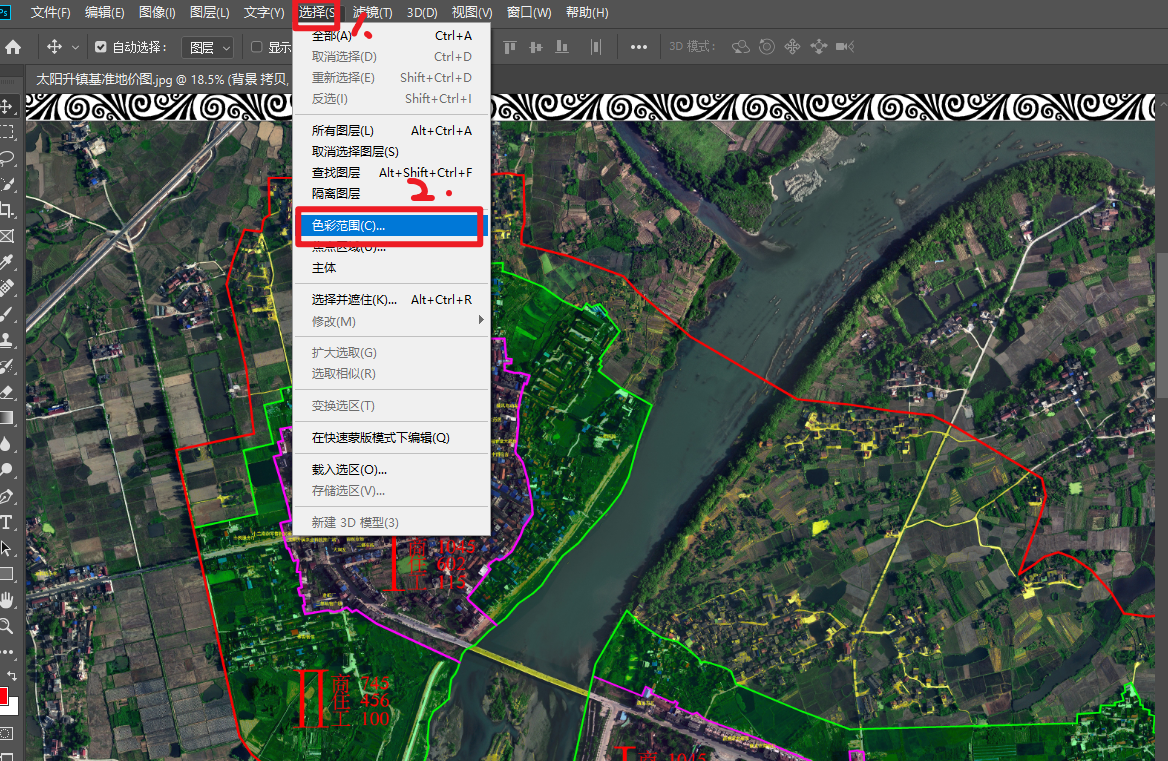

  选择>色彩范围

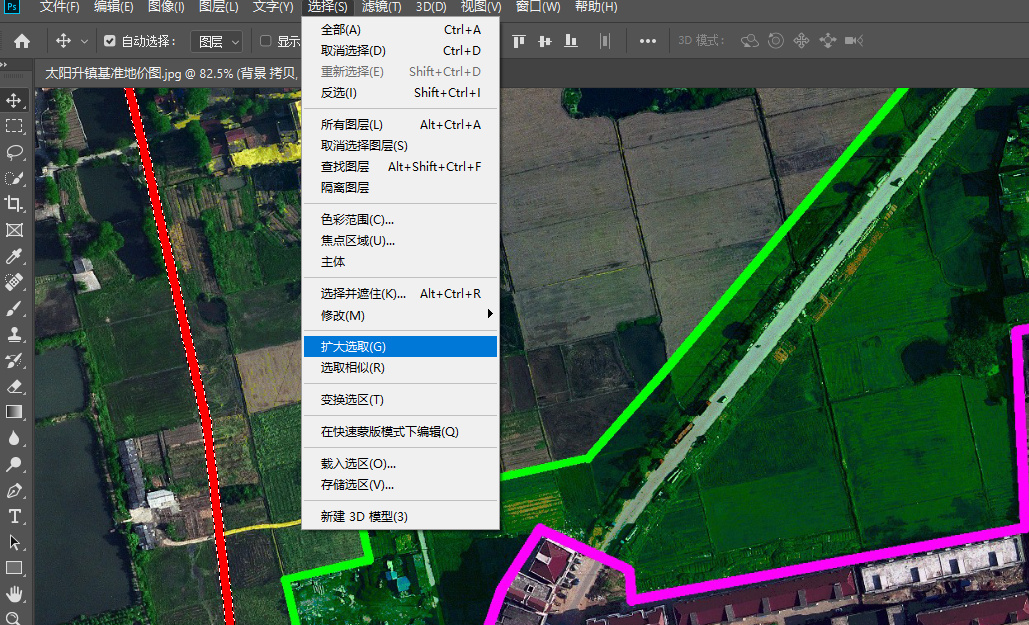

  如果只选中了一排要素，可扩大选取（选择>扩大选取）


• 创建新图层
  Ctrl+J

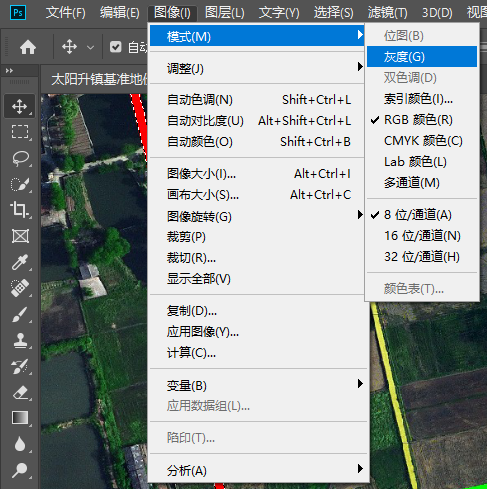

• 设置灰度图层

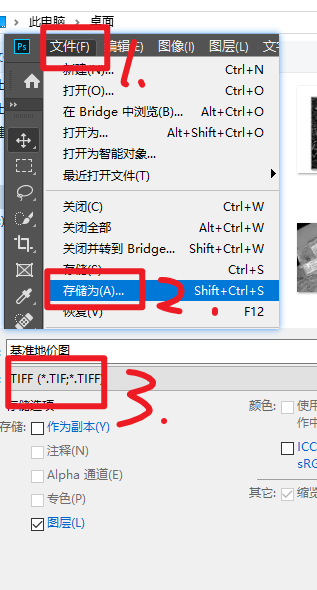

• 导出红线范围
  文件>储存为>tiff


2. 空间配准

• 图上有配准点
  在PS处理图件时，利用钢笔工具标出十字。
• 图上无配准点
  结合遥感影像，尽量匹配。

3. ArcScan矢量化

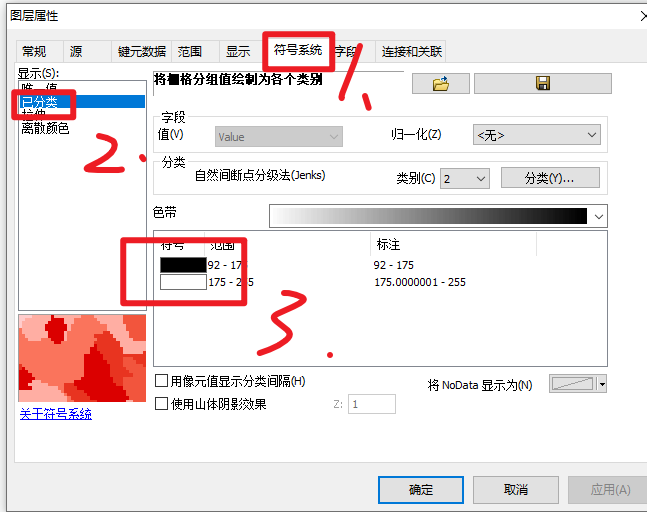

• 二值化


切换唯一值，计算栅格值，可生成属性表。

• ArcScan预处理

• 加载ArcScan模块
• 新建线和面要素
• 开始编辑要素

• ArcScan
  矢量化>显示预览>生成要素


矢量化超出范围报错
原因：数据框、栅格、矢量坐标系不一致。
解决方案：数据预处理时统一坐标系。栅格可直接在Catalogue里定义投影。
