实验 2 : Mininet 实验 —— 拓扑的命令脚本

实验要求

1. 在创建的个人目录下， 修改上述 Mininet 脚本，使之变成一个线性拓扑（交换机和主机数均为 3） ）。
2. 各类性能限制保持不变。
3. 使用 iperf 完成拓扑内 3 台主机相互之间的简单性能测试。
   第一步：
   创建线性拓扑，交换机连成一线，每台交换机下挂 1 台主机，此处有 3 台交换机 3 台主机
   $ sudo mn --topo linear,3
   第二步：
   # coding=UTF-8
from mininet.net import Mininet
from mininet.node import CPULimitedHost
from mininet.link import TCLink
net = Mininet(host=CPULimitedHost, link=TCLink) # 如不限制性能，参数为空
#创建网络节点
c0 = net.addController()
h1 = net.addHost('h1', cpu=0.5)
h2 = net.addHost('h2', cpu=0.5)
h3 = net.addHost('h3')
s1 = net.addSwitch('s1')
s2 = net.addSwitch('s2')
#创建节点间的链路
net.addLink(h1, s1, bw=10, delay='5ms',max_queue_size=1000, loss=10, use_htb=True)
net.addLink(h2, s2, bw=10, delay='5ms',max_queue_size=1000, loss=10, use_htb=True)
net.addLink(h3, s3, bw=10, delay='5ms',max_queue_size=1000, loss=10, use_htb=True)
net.addLink(s1, s2)
net.addLink(s2, s3)
#配置主机 ip
h1.setIP('10.0.0.1', 24)
h2.setIP('10.0.0.2', 24)
h3.setIP('10.0.0.3', 24)
net.start()

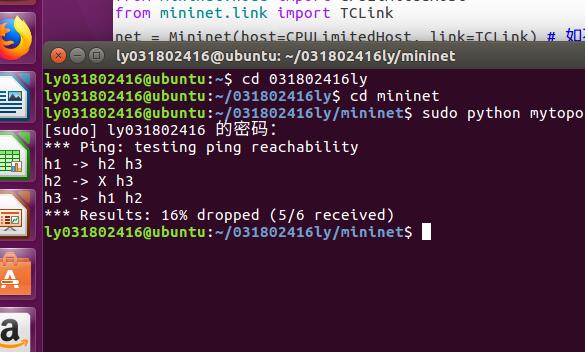

net.pingAll()
net.stop()


第三步：
修改之前的 Python 程序，使之可用 iPerf 测试网络拓扑中的指定主机之间的带宽。
# coding=UTF-8
#!/usr/bin/python
from mininet.net import Mininet
from mininet.node import CPULimitedHost
from mininet.link import TCLink
from mininet.util import dumpNodeConnections
from mininet.log import setLogLevel
def IperfTest():
net = Mininet(host=CPULimitedHost, link=TCLink)
c0 = net.addController()
h1 = net.addHost('h1', cpu=0.5)
h2 = net.addHost('h2', cpu=0.5)
h3 = net.addHost('h3')
s1 = net.addSwitch('s1')
s2 = net.addSwitch('s2')
net.addLink(h1, s1, bw=10, delay='5ms',max_queue_size=1000, loss=0, use_htb=True)
net.addLink(h2, s2, bw=10, delay='5ms',max_queue_size=1000, loss=0, use_htb=True)
net.addLink(h3, s3, bw=10, delay='5ms',max_queue_size=1000, loss=0, use_htb=True)
net.addLink(s1, s2)
net.addLink(s2, s3)
h1.setIP('10.0.0.1', 24)
h2.setIP('10.0.0.2', 24)
h3.setIP('10.0.0.3', 24)
net.start()
print "Dumping host connections"
dumpNodeConnections(net.hosts)
print "Testing network connectivity"
net.pingAll()

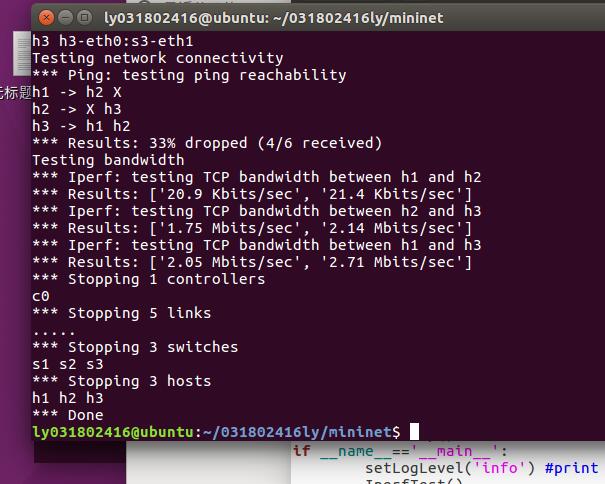

print "Testing bandwidth"
h1, h2, h3 = net.get('h1', 'h2', 'h3')
net.iperf((h1, h2))
net.iperf((h2, h3))
net.iperf((h1, h3))
net.stop()
if __name__=='__main__':
setLogLevel('info') #print the log when Configuring hosts, starting switches and controller
IperfTest()

注意点：python的语法要注意空格和缩进
