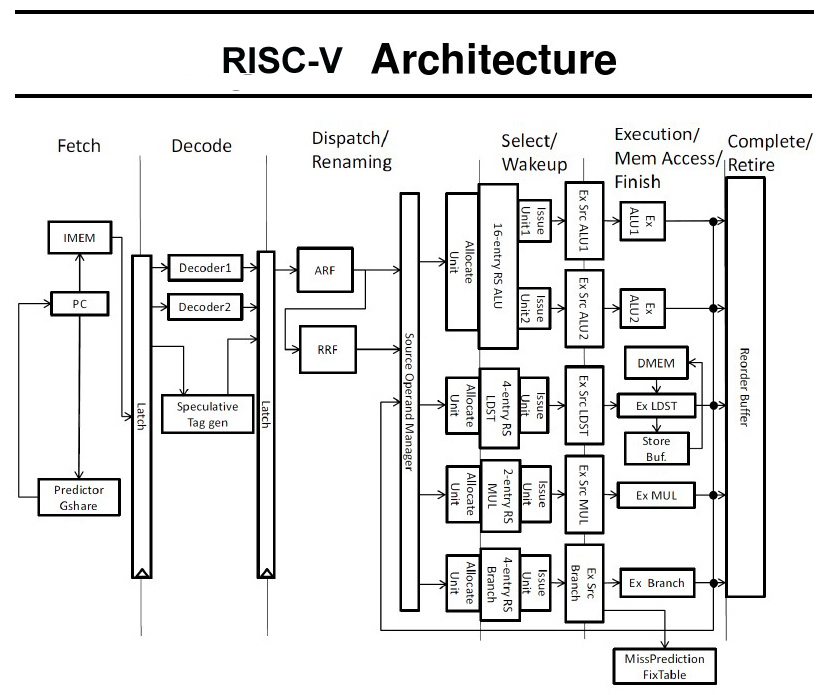

（转）RISC-V结构逻辑图

转载地址：http://blog.csdn.net/zzwu/article/details/54810162





说明：

执行6级流水作业:

1. fetch（取指）

2. decode（译码）

3. dispatch/renaming（分发/重命名）

4. select/wakeup（选择/唤醒）

5. execution/mem access/finish（执行/存取/结束）

6. complete/retire（完成/恢复）



六级流水作业的另一种划分说法：

The six-stage pipeline should be divided into the following stages:

• Instruction Fetch （取指）-- request instruction from iMem and update PC
• Decode（译码） -- receive response from iMem and decode instruction
• Register Fetch（取寄存器） -- read from the register file
• Execute（执行） -- execute the instruction and redirect the processor if necessary
• Memory（存储） -- send memory request to dMem
• Write Back（回写） -- receive memory response from dMem (if applicable) and write to register file
