机载激光雷达地面控制系统

当一架搭载激光雷达的无人机或飞机掠过天空，它正以每秒数十万次的频率向地面发射激光脉冲。这些脉冲返回后，形成海量的三维点云数据，最终构建出厘米级精度的数字世界。然而，这令人惊叹的成果背后，真正的“幕后指挥官”并非天上的设备，而是地面上一套复杂而精密的系统——机载激光雷达地面控制系统。

它如同整个测绘任务的“大脑”与“神经中枢”，将飞行平台、传感器、操作人员和最终数据无缝连接，确保每一次扫描都精准、高效、安全。今天，我们就来深入解析这个关键系统的核心奥秘。

一、不只是控制台：地面控制系统的多重角色

许多人将地面控制系统简单理解为操作飞机的遥控器或显示屏幕，这大大低估了它的价值。在现代机载激光雷达作业中，地面控制系统是一个集指挥、监控、处理、保障于一体的综合平台。

它的核心任务至少包括：

任务规划与航路设计

：在作业前，根据测绘区域的地形、障碍物和精度要求，自动或半自动地规划出最优飞行航线，确保全覆盖且效率最高。

实时监控与飞行控制

：在飞行中，实时显示飞行器的位置、高度、速度、电池状态以及激光雷达的工作参数。操作员可以随时干预，调整飞行路径或设备设置。

数据链管理与通信保障

：建立并维护飞行器与地面之间稳定、高速的数据传输通道，确保遥控指令（上行链路）和遥测数据、点云数据（下行链路）的实时、可靠交互。

数据质量初步评估与融合

：在数据采集的同时，系统能实时预览点云质量，并同步整合惯性导航系统（POS）数据，为后续高精度解算打下基础。

可以说，没有强大的地面控制系统，再先进的机载激光雷达也只能是“盲人摸象”。

二、技术内核：系统如何实现精准控制？

地面控制系统的强大，源于多项关键技术的深度融合。

1. 高精度融合定位与同步技术

激光雷达获取的每一个点云坐标，都依赖于精确的瞬时空间位置和姿态。地面控制系统需要实时接收并处理来自机载全球卫星导航系统（GNSS）和惯性测量单元（IMU）的原始数据，通过复杂的算法融合，解算出厘米级甚至毫米级精度的空间坐标。这个过程中，时间同步精度需达到纳秒级，任何微小误差都会导致点云扭曲。

2. 智能任务规划与自适应航迹

面对复杂的城市峡谷、茂密林区或高压线走廊，预设的直线航线可能失效。先进的地面控制系统具备三维航迹规划能力，并能结合实时回传的影像或点云数据，进行动态障碍物检测与航迹自适应调整，保障飞行安全与数据完整性。

3. 海量数据实时传输与边缘处理

机载激光雷达每小时可产生数TB的原始数据。传统做法是存储后落地处理，但效率低下。新一代系统通过5G等高速数据链，能够将关键参数和抽稀后的点云实时下传，使地面人员能即时判断数据覆盖度和质量，必要时可指令飞机补飞，极大避免了返工成本。

4. 多载荷协同控制

除了激光雷达，飞行平台常同步搭载高分辨率相机、多光谱仪等传感器。地面控制系统需实现多载荷的协同工作控制，例如触发激光雷达与相机同步曝光，确保激光点云与影像数据在时空上的严格匹配，为后续的真彩色点云生成和地物分类提供条件。

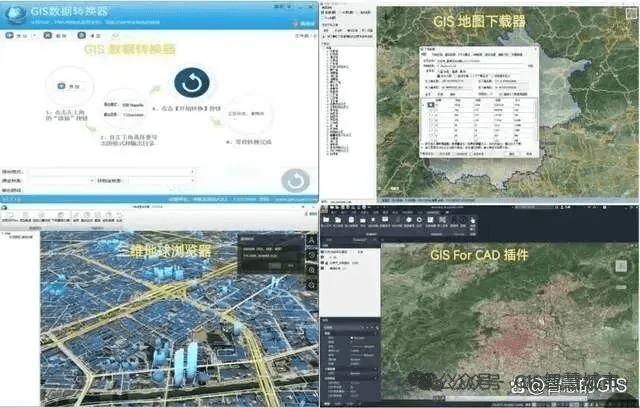

地图数据的下载、转换、浏览、编辑（基于 AutoCAD），可使用此网站的相关工具： http://GeoSaaS.COM

三、核心挑战：系统面临哪些技术难关？

尽管技术不断进步，地面控制系统仍面临严峻挑战：

复杂环境下的通信可靠性

：在山地、城市楼群中，通信链路极易受遮挡和干扰，可能导致控制中断或数据丢失。发展卫星通信备用链路和智能抗干扰技术是突破方向。

海量数据的实时性与完整性矛盾

：既要实时监控，又要保证原始数据完整不丢失，对数据链带宽和缓存设计提出了极高要求。

系统集成度与便携性的平衡

：专业级系统功能强大但设备繁多，不利于野外快速部署。如何将指挥、监控、处理等功能高度集成于便携式设备（如加固平板电脑），是提升作业灵活性的关键。

智能化与自动化程度

：目前大量作业仍需经验丰富的操作员监控。未来的系统需要集成更多AI算法，实现从任务规划、异常诊断到应急处理的更高程度自动化，降低对人力的依赖。

四、未来展望：“云端大脑”与数字孪生

随着云计算、人工智能和数字孪生技术的发展，机载激光雷达地面控制系统正迈向“云边端”协同的新阶段。

云端一体化平台

：未来的“地面控制站”可能物理设备极大简化，核心算力和软件部署在云端。操作员通过轻量终端接入，即可调用强大的云端资源进行任务规划、实时解算和三维建模，实现“随时随地”的指挥控制。

与数字孪生深度融合

：控制系统将与任务区域的高精度数字孪生模型紧密耦合。在虚拟空间中预先仿真整个飞行测绘过程，自动评估风险、优化航迹；在真实任务中，实时数据不断更新孪生模型，实现虚实互动的闭环管控。这种模式在大型基础设施巡检、智慧城市建设中潜力巨大。

迈向全自主化作业

：结合先进的感知避障算法和空域管理（UTM）系统，地面控制系统将最终演变为任务监管系统。操作员只需设定目标，系统便能自主完成从起飞、扫描到降落的全过程，实现真正的“无人化”智能测绘。

结语

机载激光雷达地面控制系统，这个鲜少出现在聚光灯下的关键角色，正以其不断进化的技术内涵，持续拓宽着人类感知世界的维度。从国土测绘、电力巡检到灾害评估、考古发现，其应用边界不断延伸。它不仅是连接天空与数据的桥梁，更是将海量原始数据转化为精准决策信息的智慧引擎。随着低空经济的蓬勃发展，这套系统的重要性将愈发凸显，成为驱动相关产业高质量前进的核心基础设施之一。

下一次，当你看到无人机划过天际，不妨想一想，地面上那个看似普通的方寸屏幕之中，正运行着一个如何精密而智慧的“数字大脑”，正在悄然绘制着我们世界的精准蓝图。
