搭建问题：





图示：（可以自行规划）







项目要求：

根据图所示的公司网络管理示意图，完成DHCP搭建实训。具体要求如下：

①配置三层交换机，使得多个vlan可以互通

②客户端通过Windows Server 2012 提供的dhcp获取IP地址

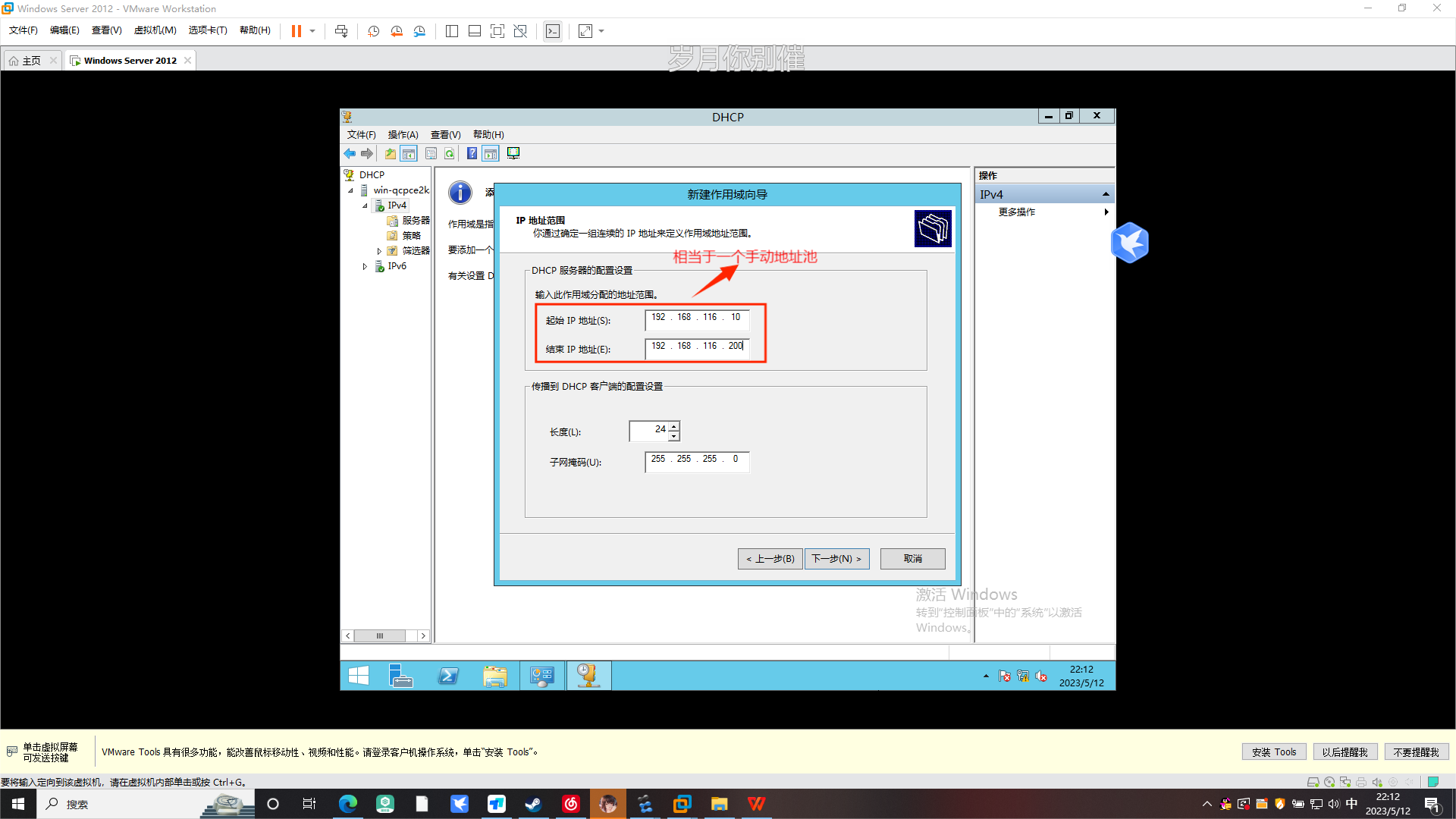

③地址池为192.168.??.10-200/24

④将IP地址192.168.XXX.104 24 预留

⑤将192.168.??.100用作保留地址

⑥启动设备，验证客户端可以通过dhcp方式获取IP地址。



1. LSW1的基本配置

<Huawei>sys

[Huawei]UN IN EN

[Huawei]SYS LSW1

[Huawei]dh en

[LSW1]V B 10 20

[LSW1]INT G0/0/1

[LSW1-GigabitEthernet0/0/1]P L A

[LSW1-GigabitEthernet0/0/1]P D V 10

[LSW1-GigabitEthernet0/0/1]INT G0/0/2

[LSW1-GigabitEthernet0/0/2]P L A

[LSW1-GigabitEthernet0/0/2]P D V 20

[LSW1-GigabitEthernet0/0/2]INT G0/0/3

[LSW1-GigabitEthernet0/0/3]P L T

[LSW1-GigabitEthernet0/0/3]P T A V 10 20

[LSW1-GigabitEthernet0/0/3]INT V 10

[LSW1-Vlanif10]IP ADD 192.168.116.1 24

[LSW1-Vlanif10]dhcp select relay

[LSW1-Vlanif10] dhcp relay server-ip 192.168.211.250

[LSW1-Vlanif10]INT V 20

[LSW1-Vlanif20]IP ADD 192.168.126.1 24

[LSW1-Vlanif20]dhcp select relay

[LSW1-Vlanif20] dhcp relay server-ip 192.168.211.250



#配置的是VMWARE网关地址

[LSW1]int v 1

[LSW1-Vlanif1]ip add 192.168.211.3 24



配置的是VMware里Windows网关地址

[LSW1]V B 211

[LSW1]INT V 211

[LSW1-Vlanif211]IP ADD 192.168.211.3 24

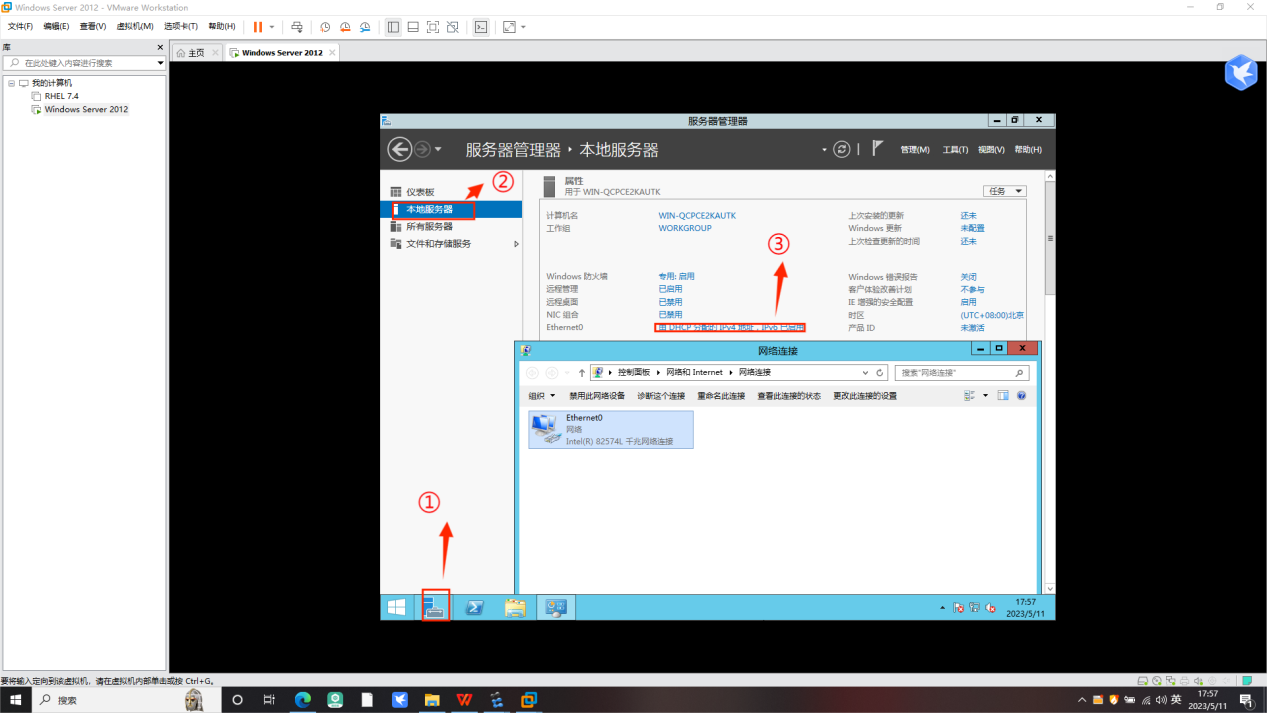

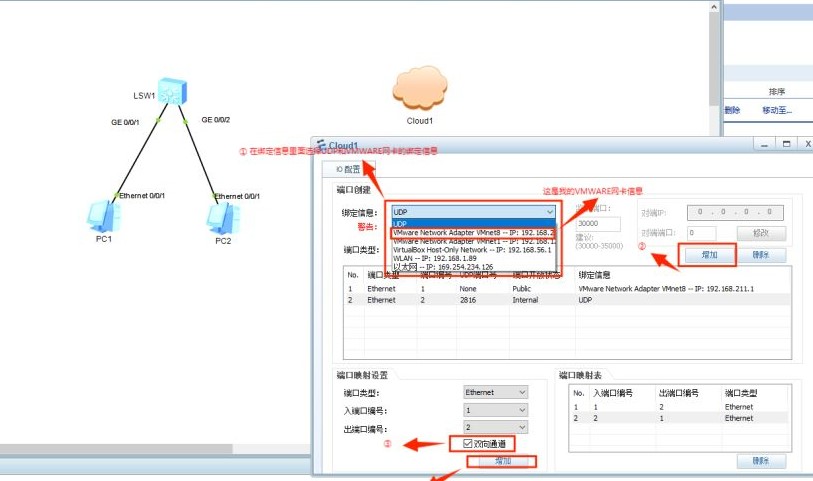

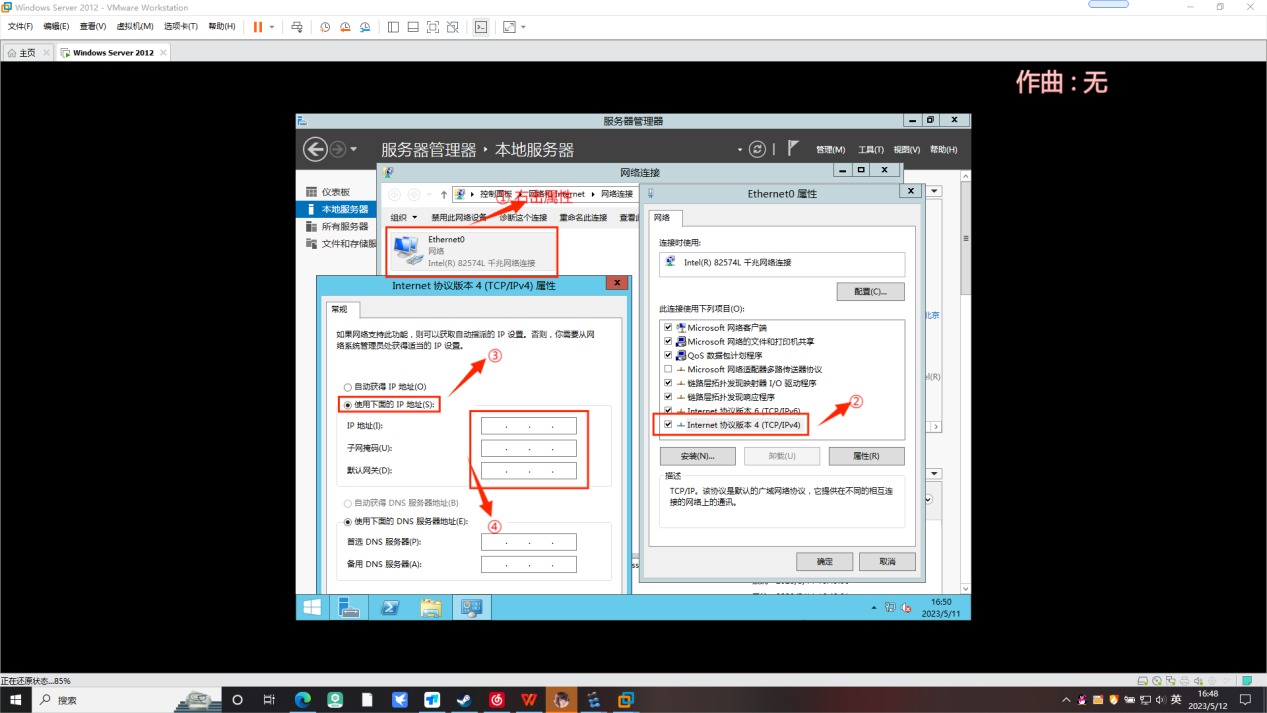

　　VMWARE相关配置

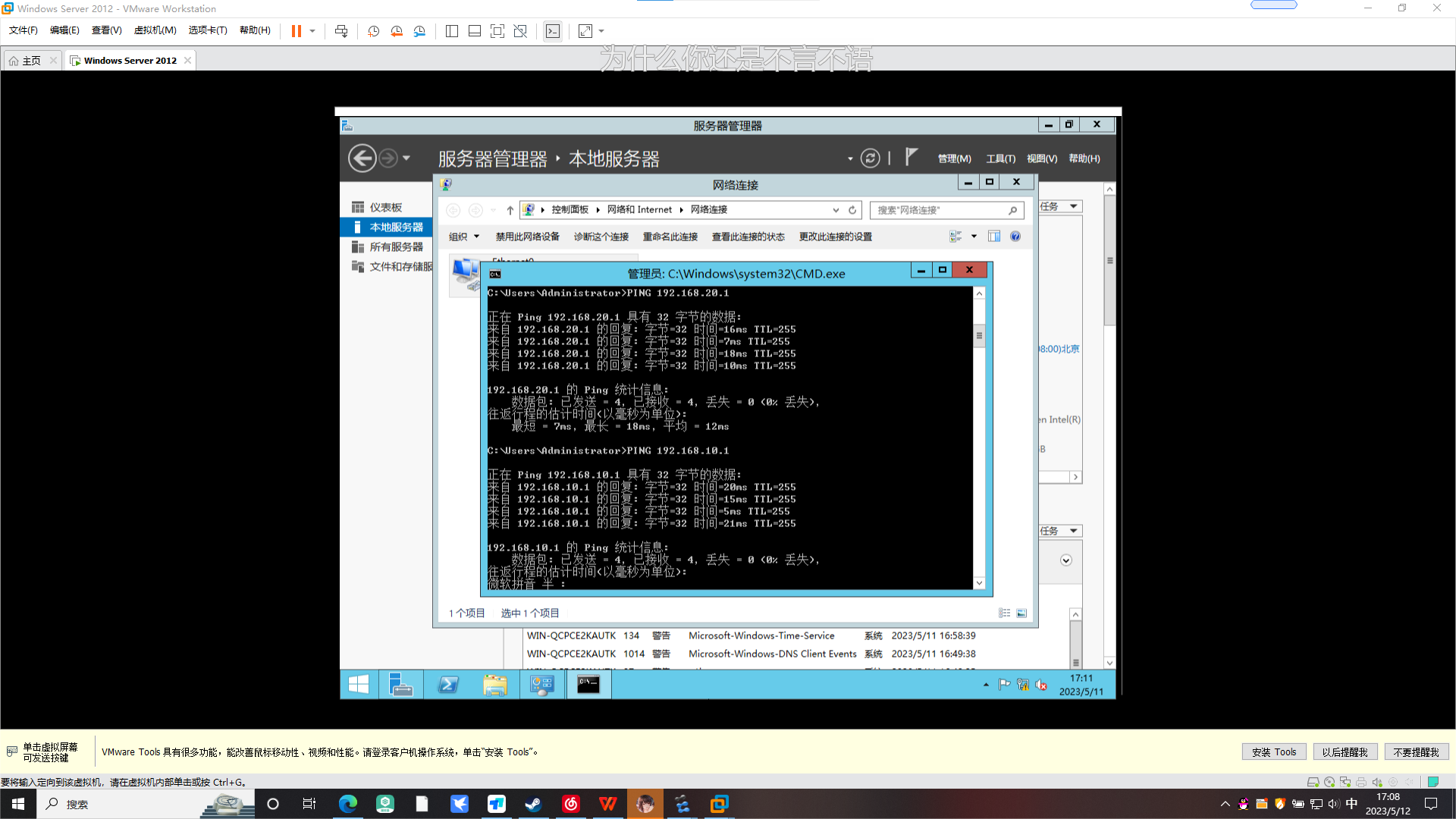

 　　以上配置完成，可以在虚拟机里面及进行对ensp网关的验证(可以ping通)

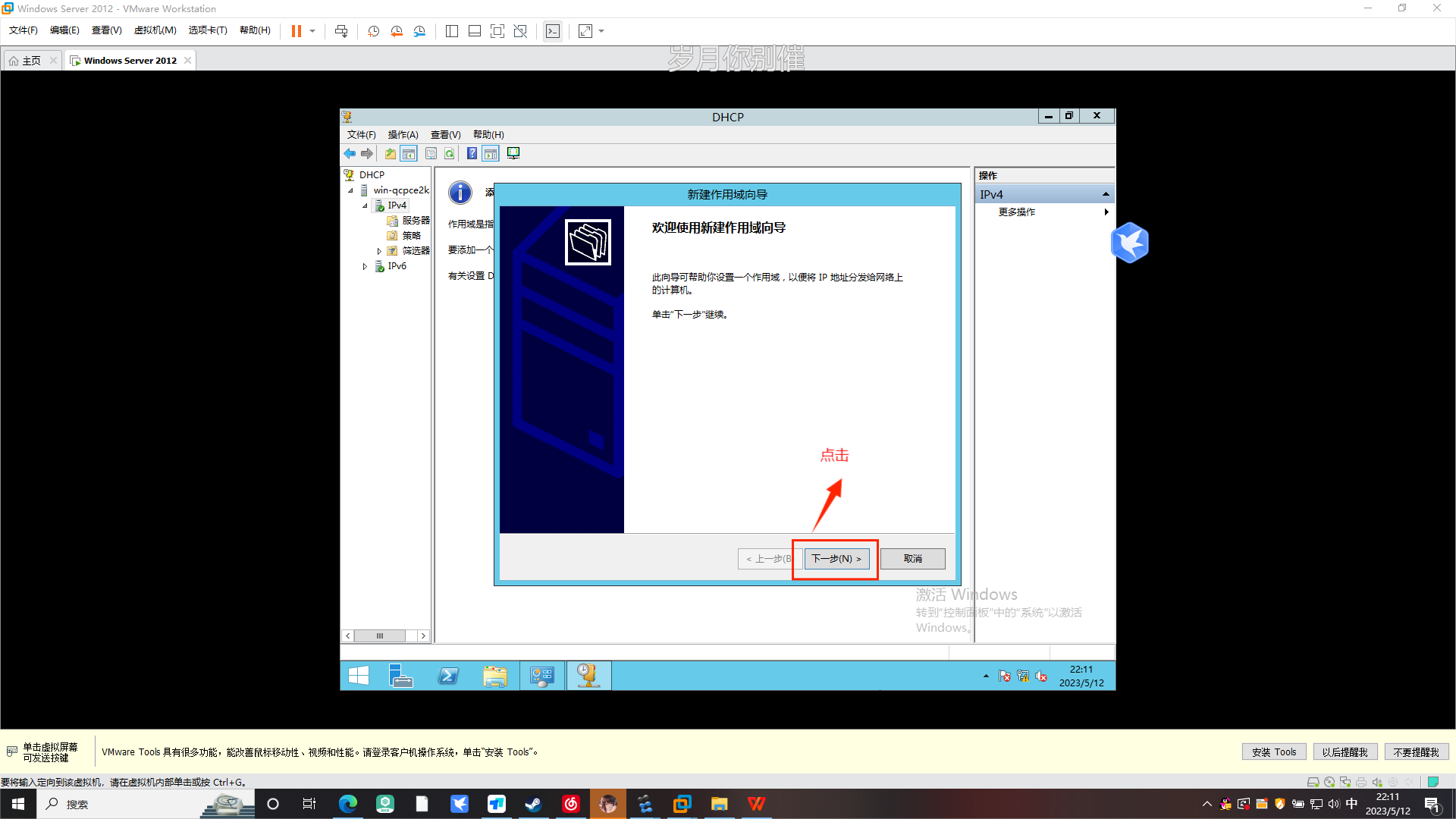

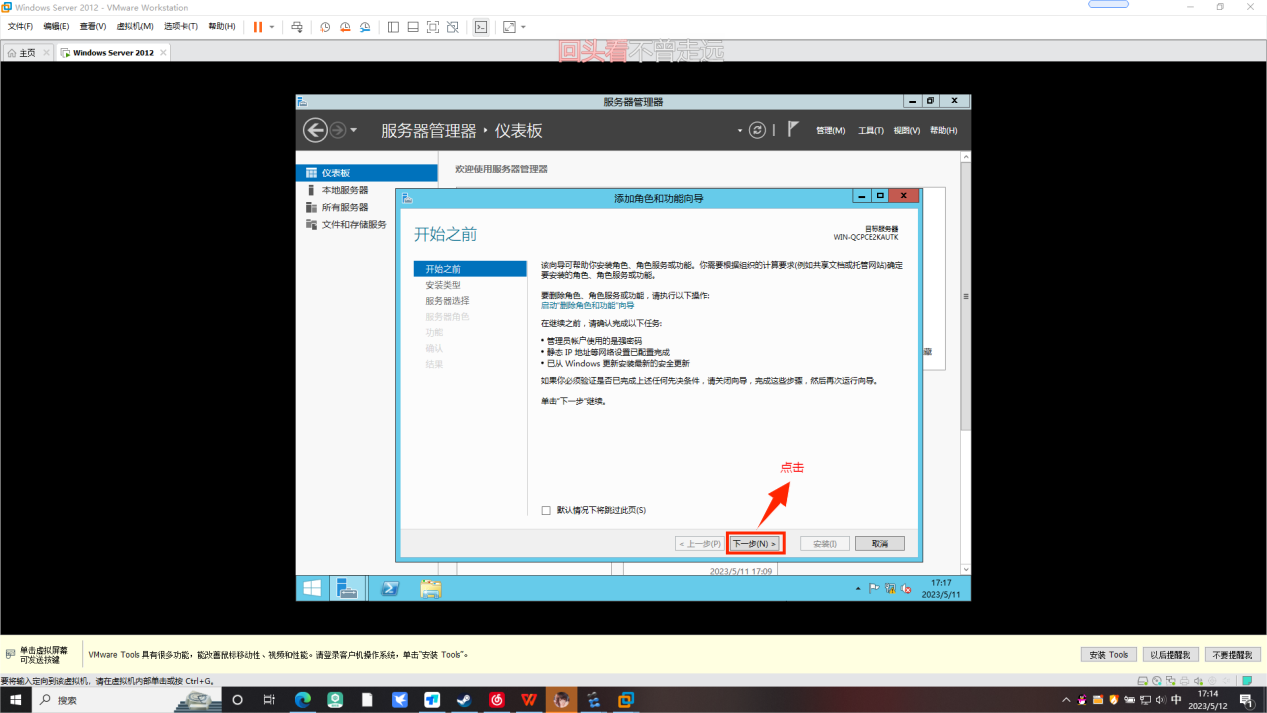

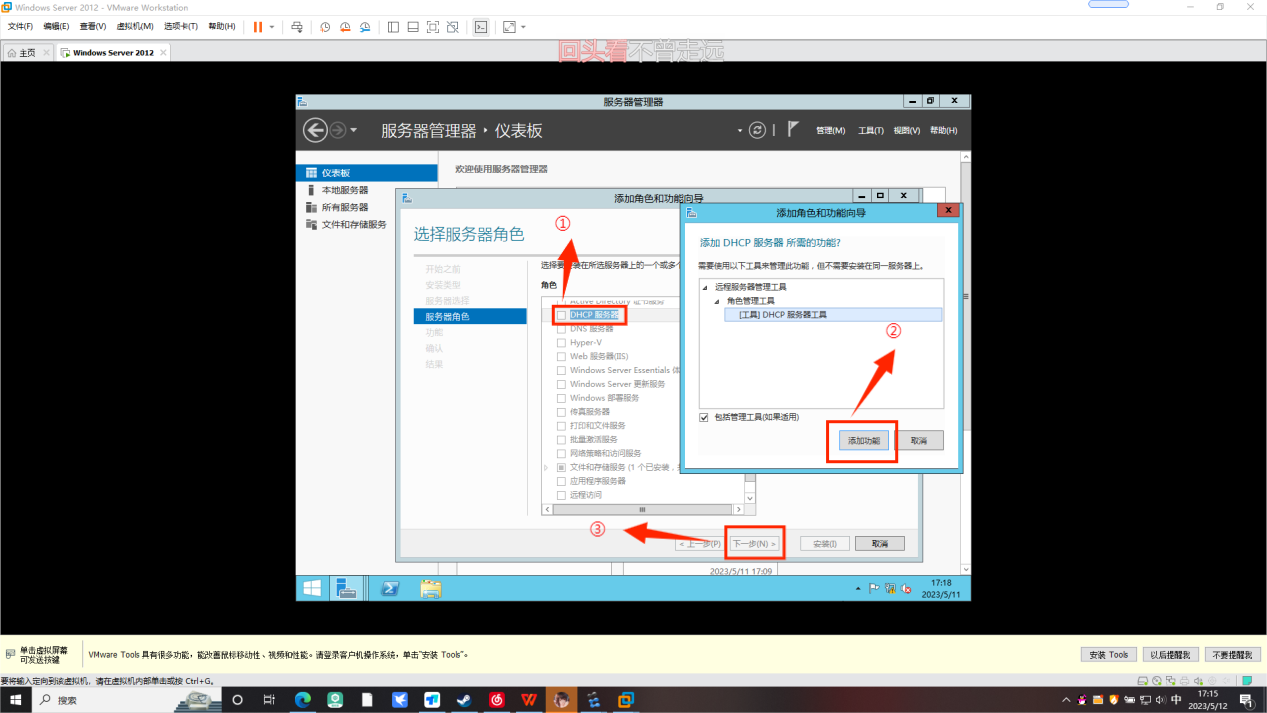

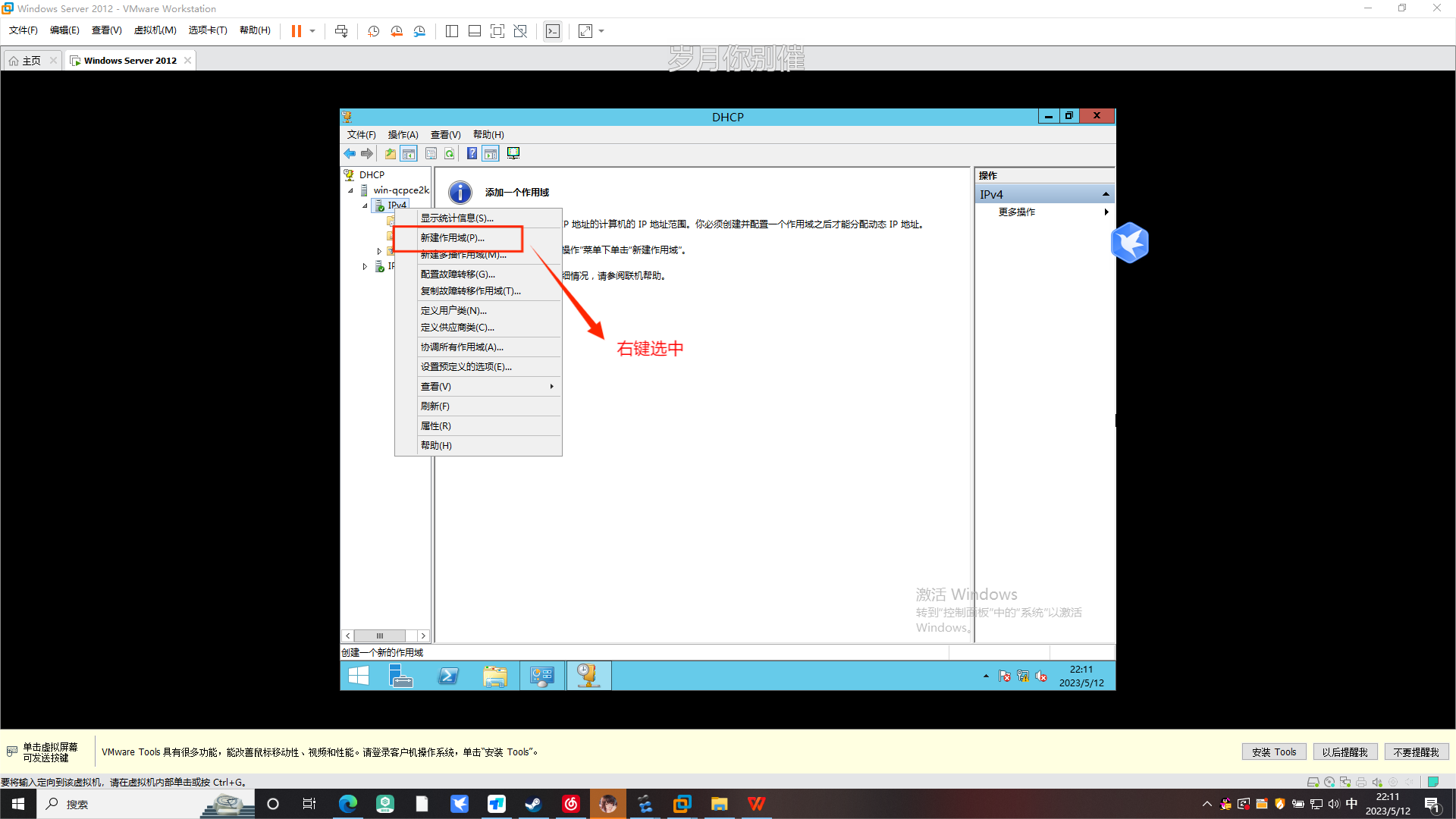

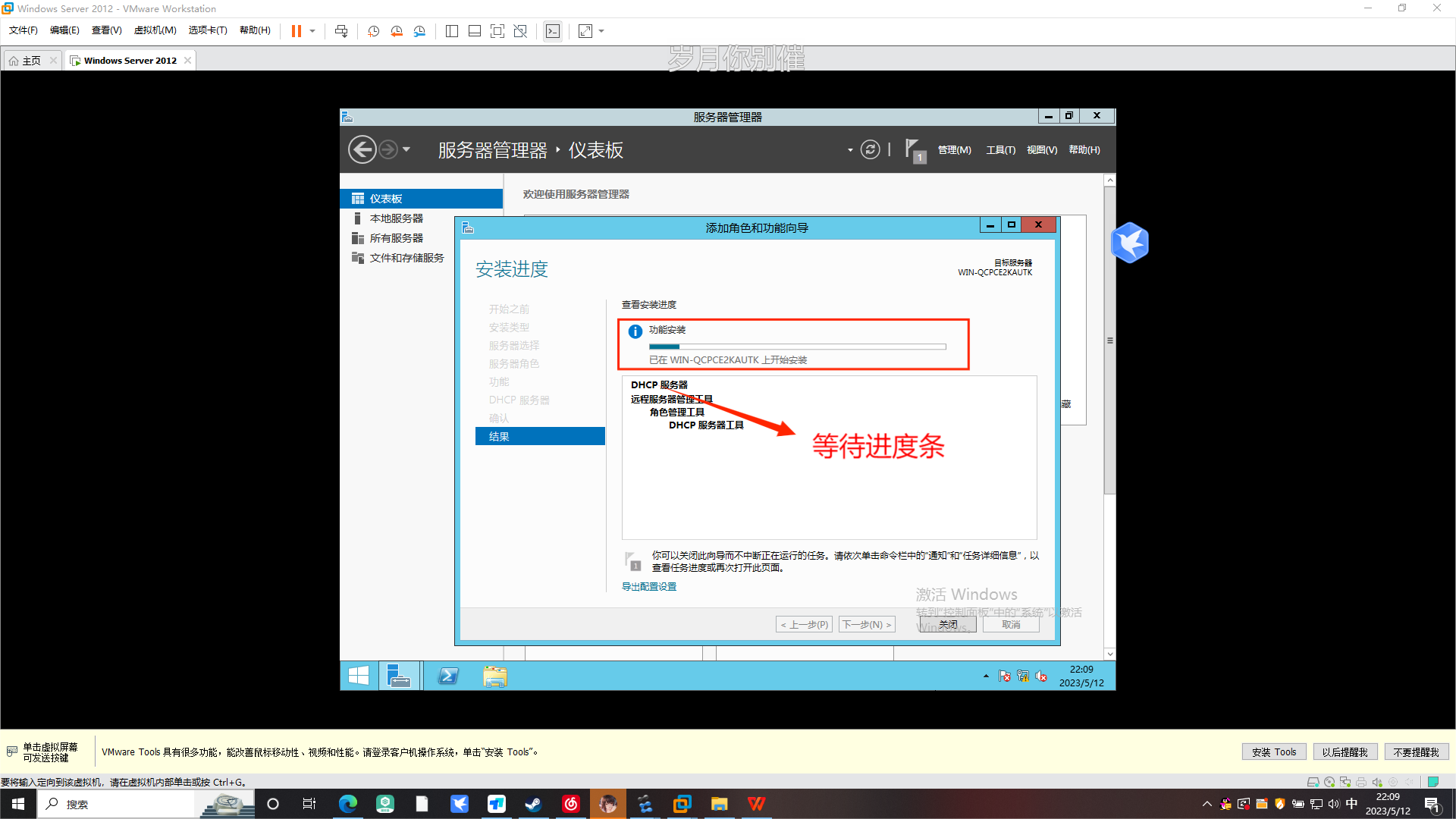

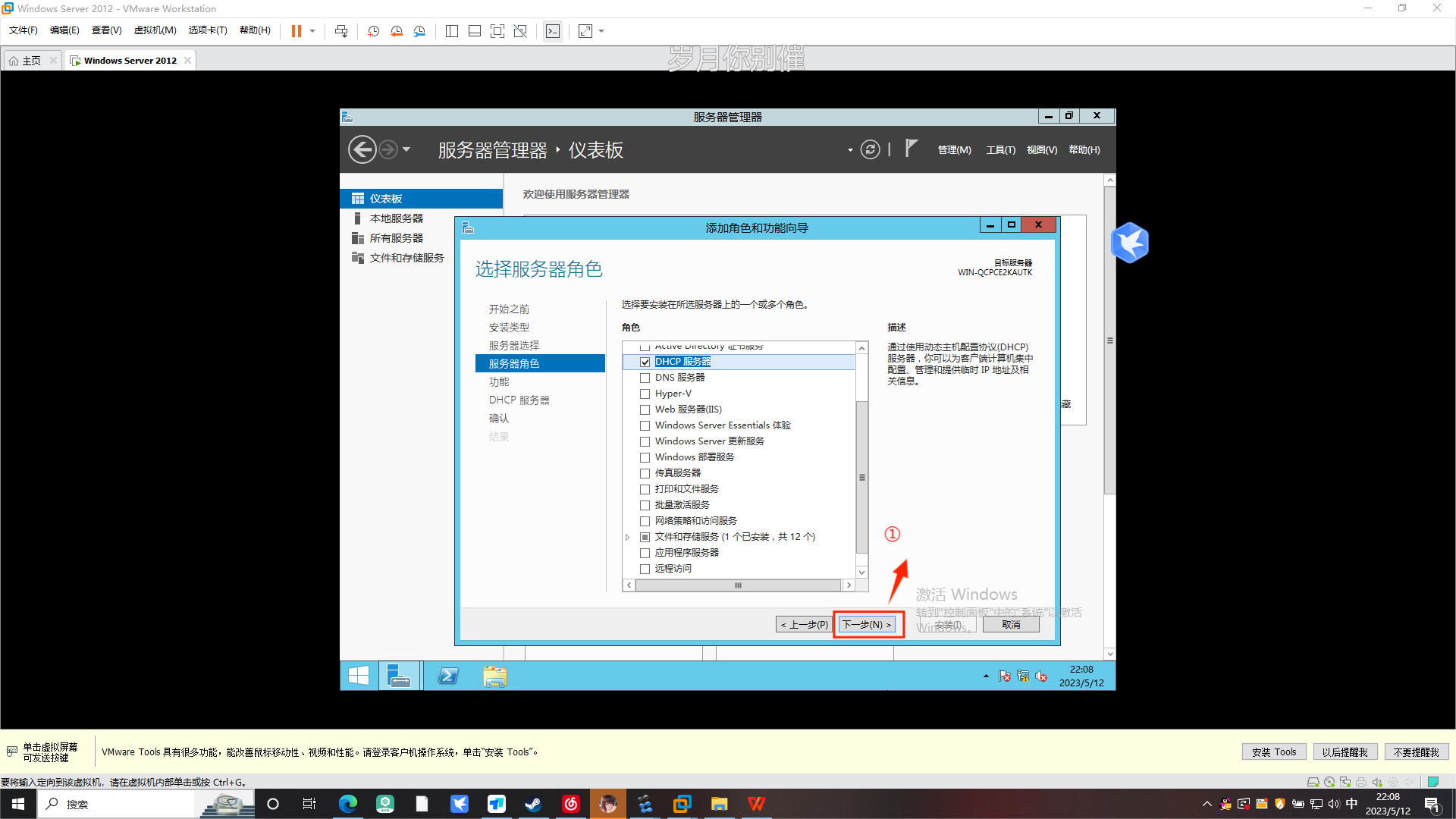

 　　在VMWARE进行DHCP的操作

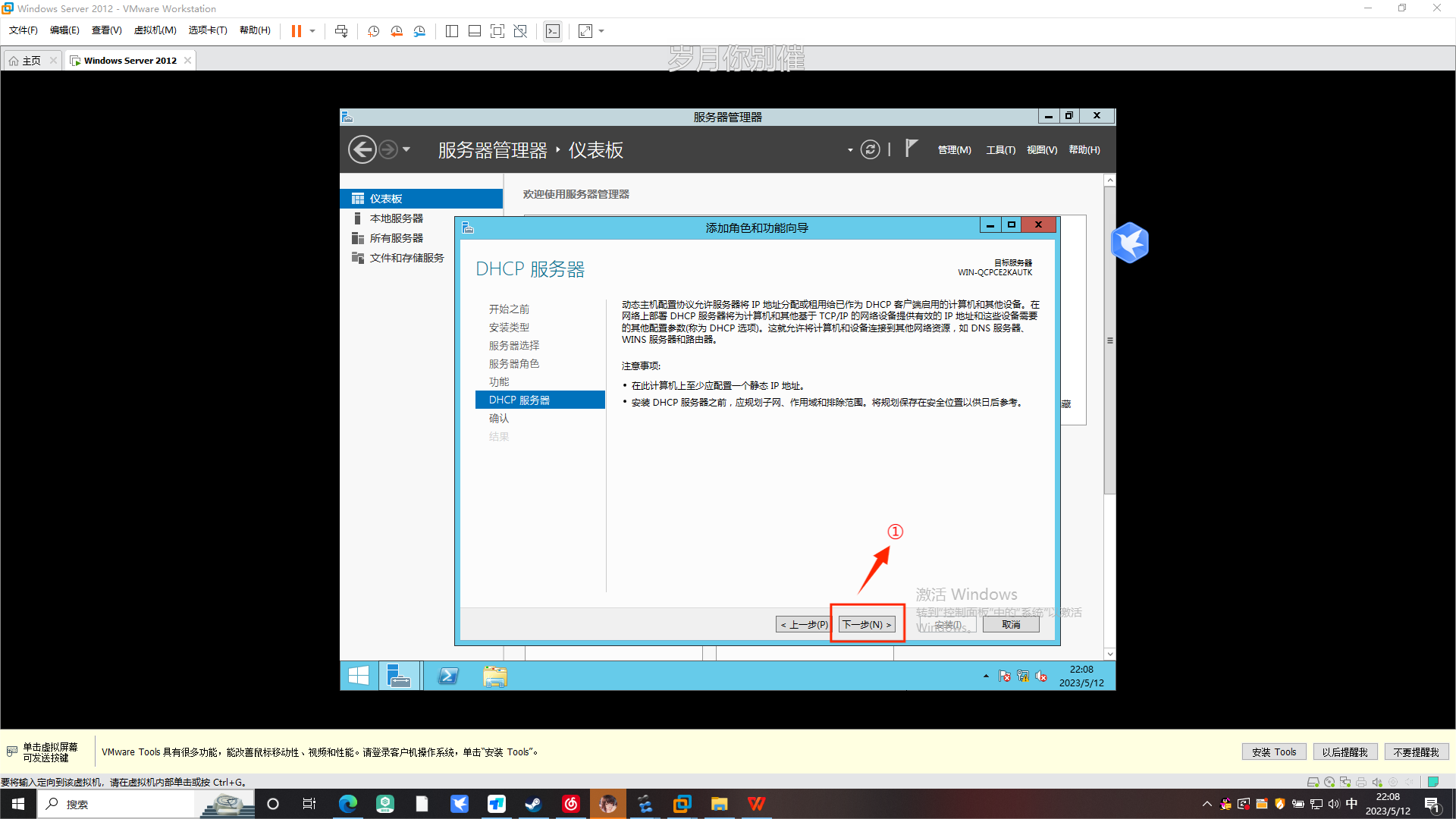

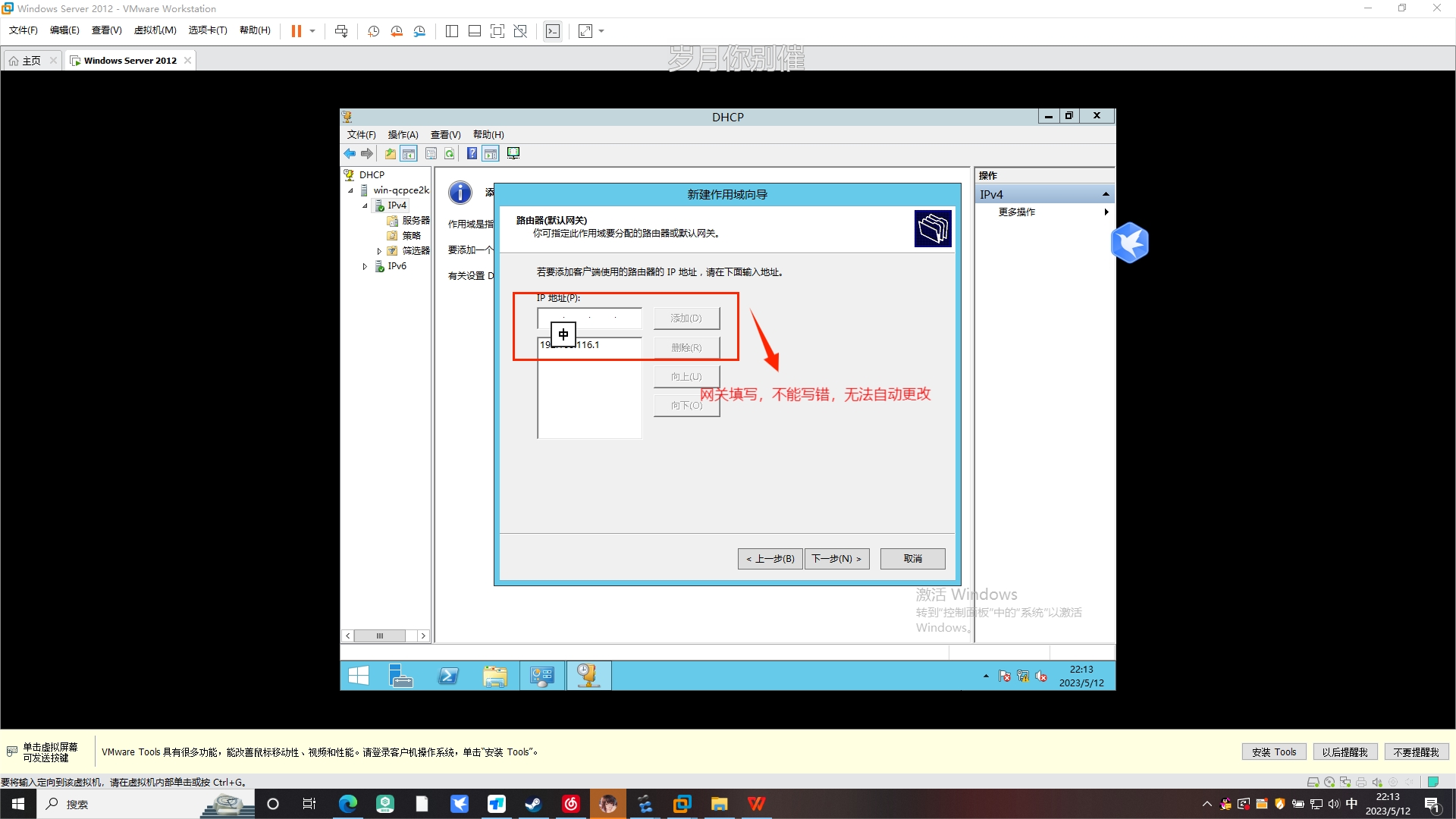

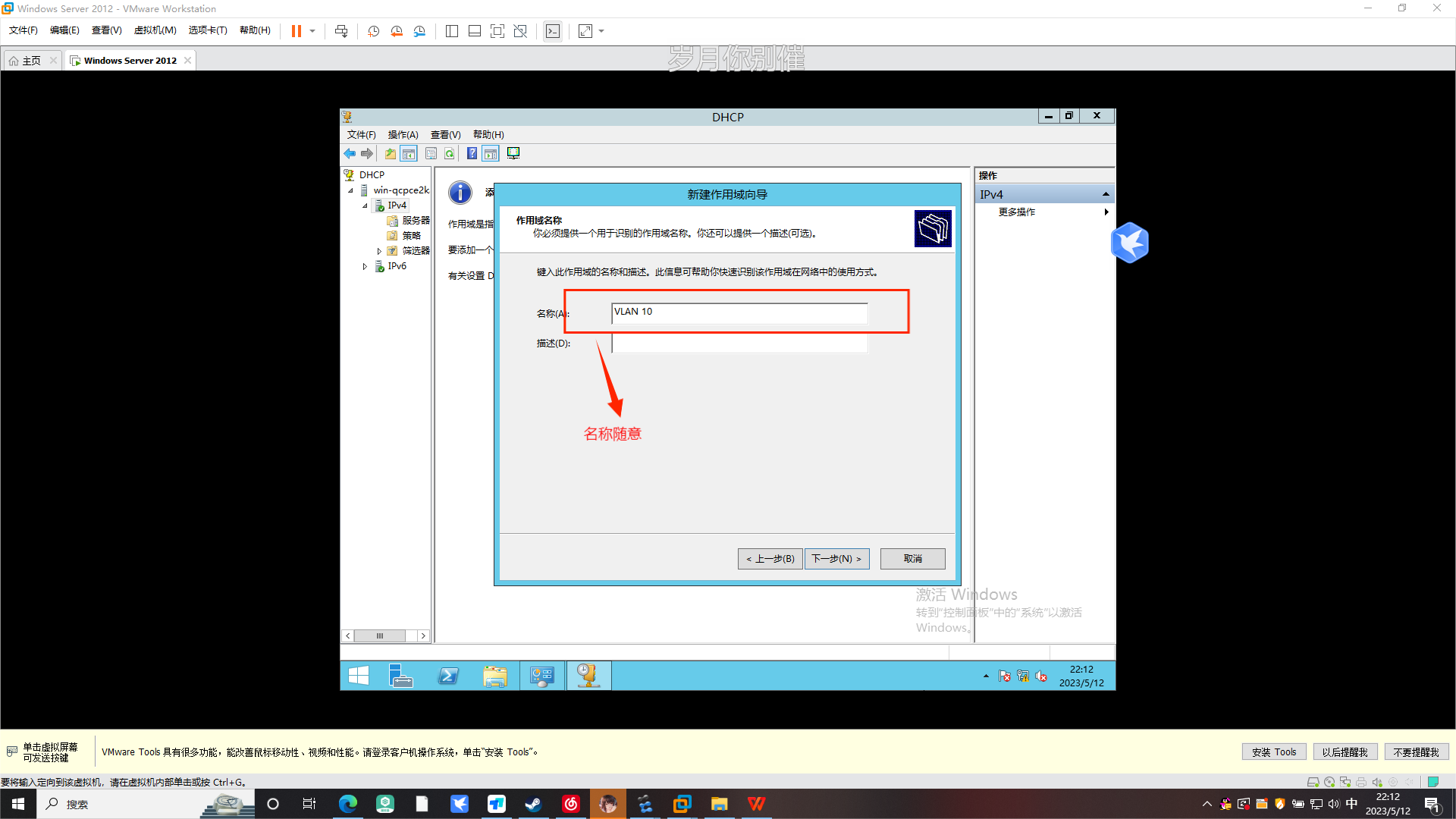

一直下一步

一直到完成就好了

然后就可以验证

①VMWARE验证



②ENSP验证
