C++实现 基于VGG19神经网络进行 可见光与红外 图像的融合

20210513

1.基于可见光与红外光的图像融合 说明

 图像融合有很多方法

1.像素融合:

优点：





  （1） 所需的计算步骤最少，只需要计算出两者权重 两个图像进行矩阵的相加即可。

  （2）速度快

  （3） 保留图片信息完整。

缺点：

（1） 保留信息过多。

 （2）两种特征不明显

2.特征融合:



















 优点：

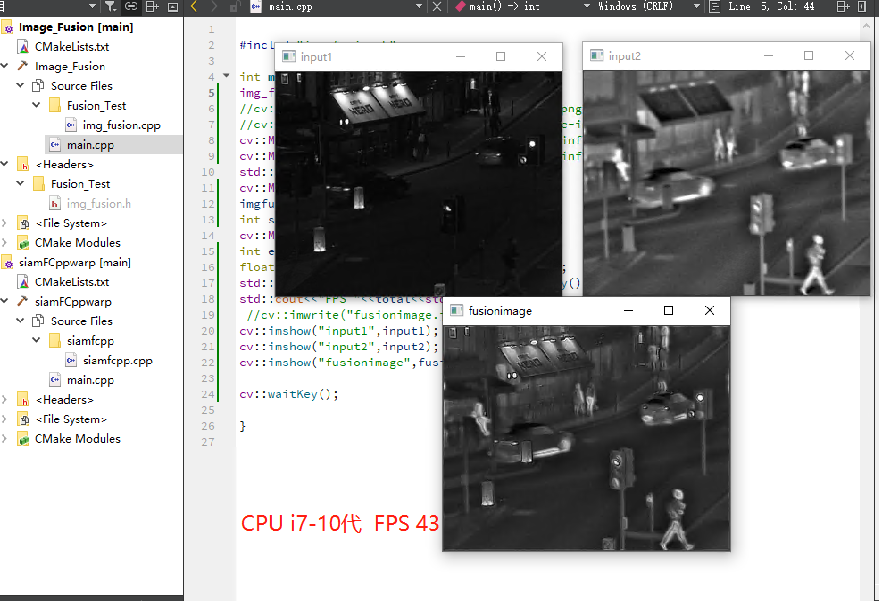

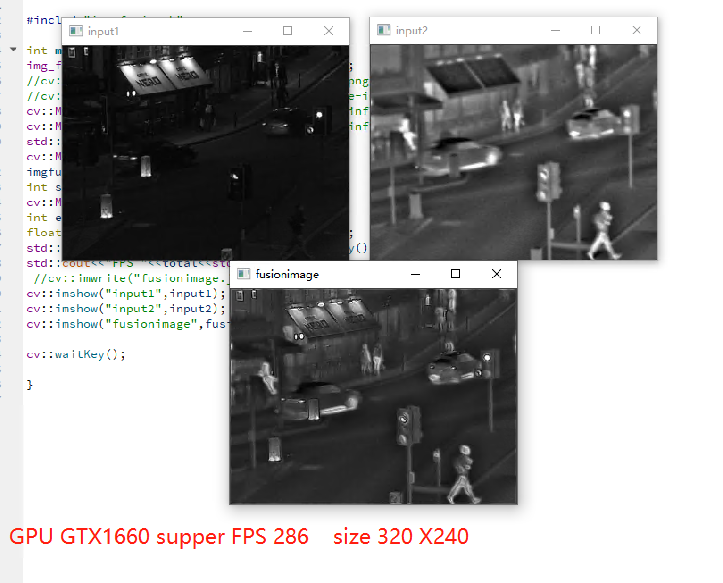

（1）在GPU下   320X240的两种图像信息 融合 FPS 286 完全满足实时需求。

（2）保留两种图像主要特征，易于观察。

缺点：

（1） 硬件上需要加装GPU 成本增加。

 （2）目前只能 c++ 上进行开发，其他需要转换。



3.opencv 权重、 ps等等   :

（1） 等同于像素级融合，只是两者权重占比 发生变化。















2.算法说明

一. 输入图像要求（可根据需求在源码基础上进行修改）

（1） 可见光图像（单通道或者三通道都行）

（2） 红外图像  （目前只能是gray 灰度图）

（3）两者size必须相同。



图像融合步骤:



（1） Mat 判断是否灰度图 否的话转成Ycrcb

（2）Mat转tensor   除以255

   (3)  输入 libtorch 转换得到的pt  得出特征 计算权重

 （4） 图像tensor乘以权重  然后相加得出灰度融合特征  如果三通但  替换Y通道到即可。



注：

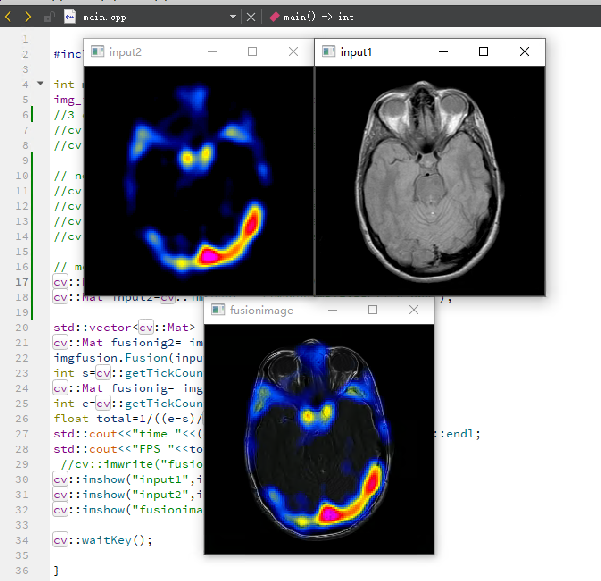

可以看到医学上的融合效果不是很好，目前正在优化代码，完善融合效果。

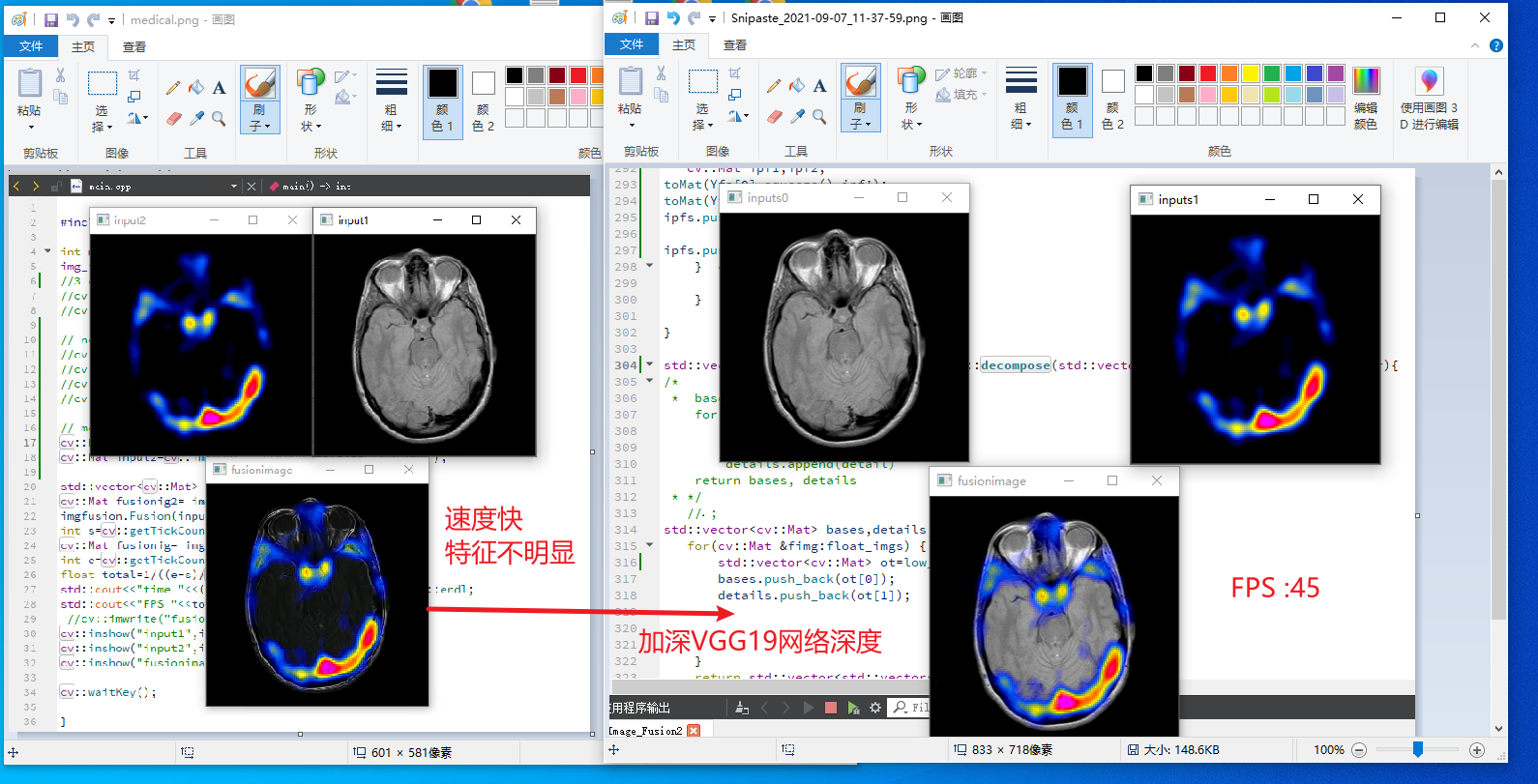

 4.优化了网络深度 提取不同层的特征















 可以看到融合的效果更好！ FPS 45 完全可以满足实时性
