TIA 博图V17 新项目创建典型步骤

本文就手把手教你使用博途V17，创建一个简单的PLC项目。

1、鼠标双击博途软件图标：

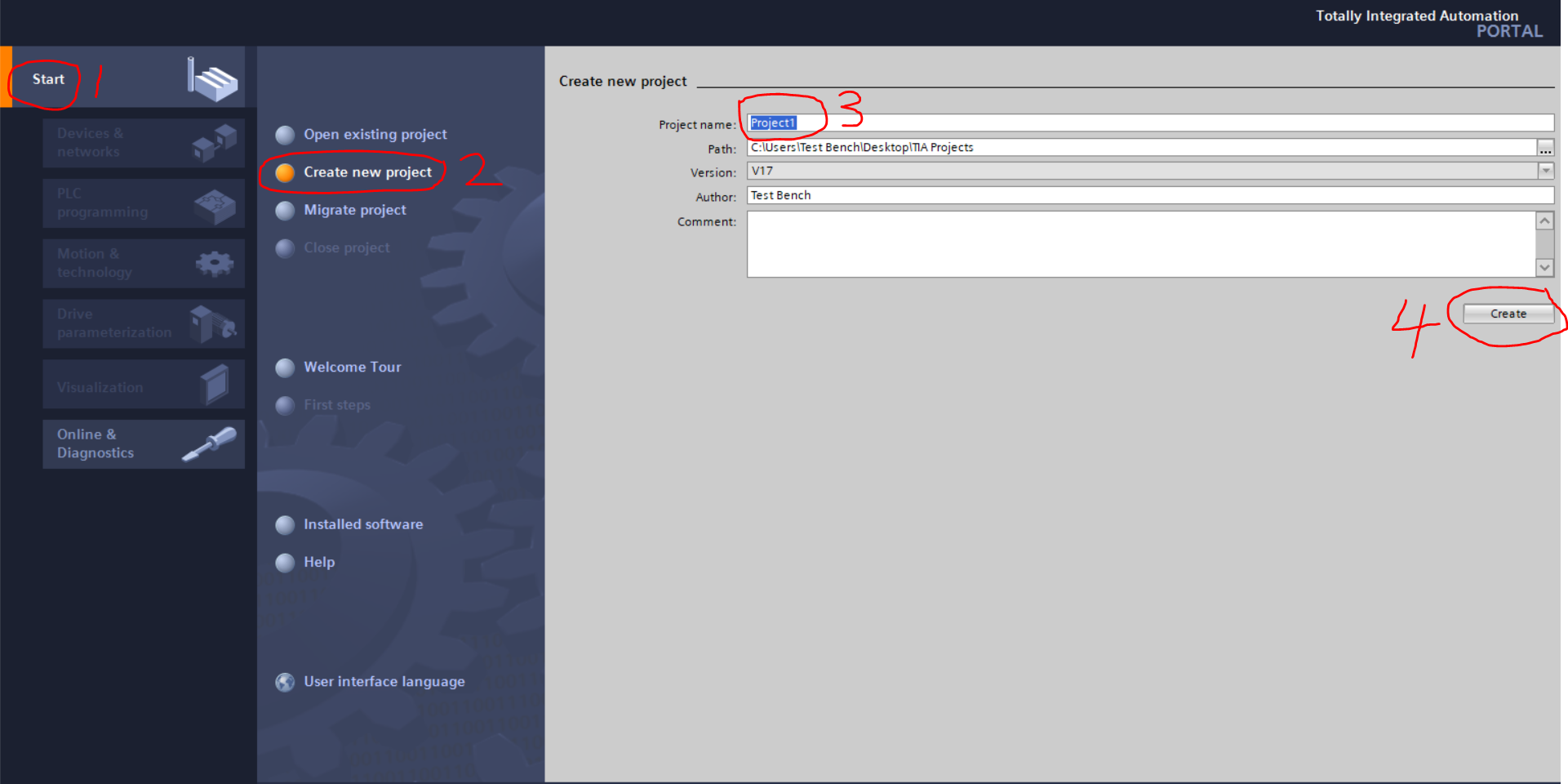

2、在博图视图下，依次选择“启动”- “创建新项目”

选择存放路径，并命名，最后点击创建。如图所示：

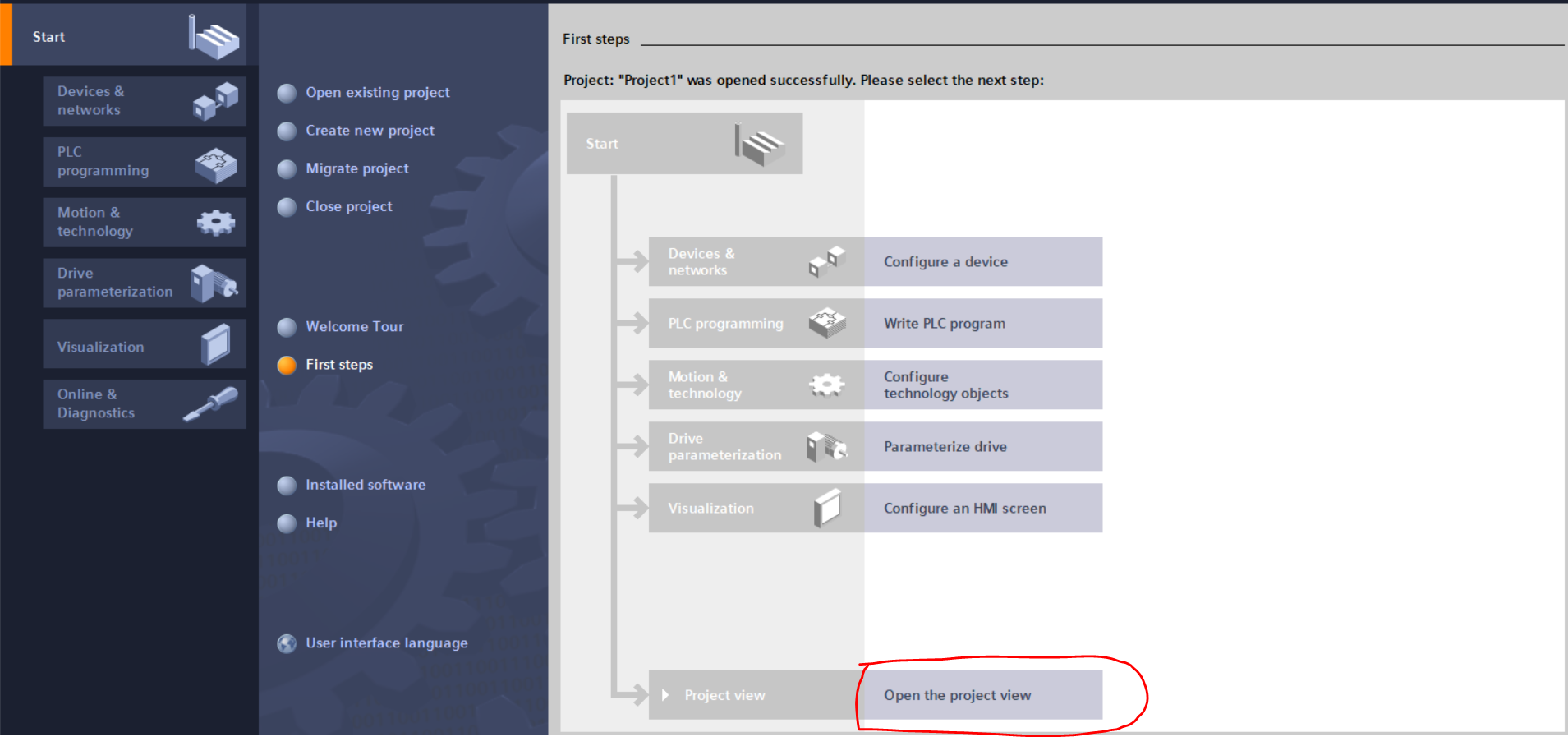

3、打开项目视图：

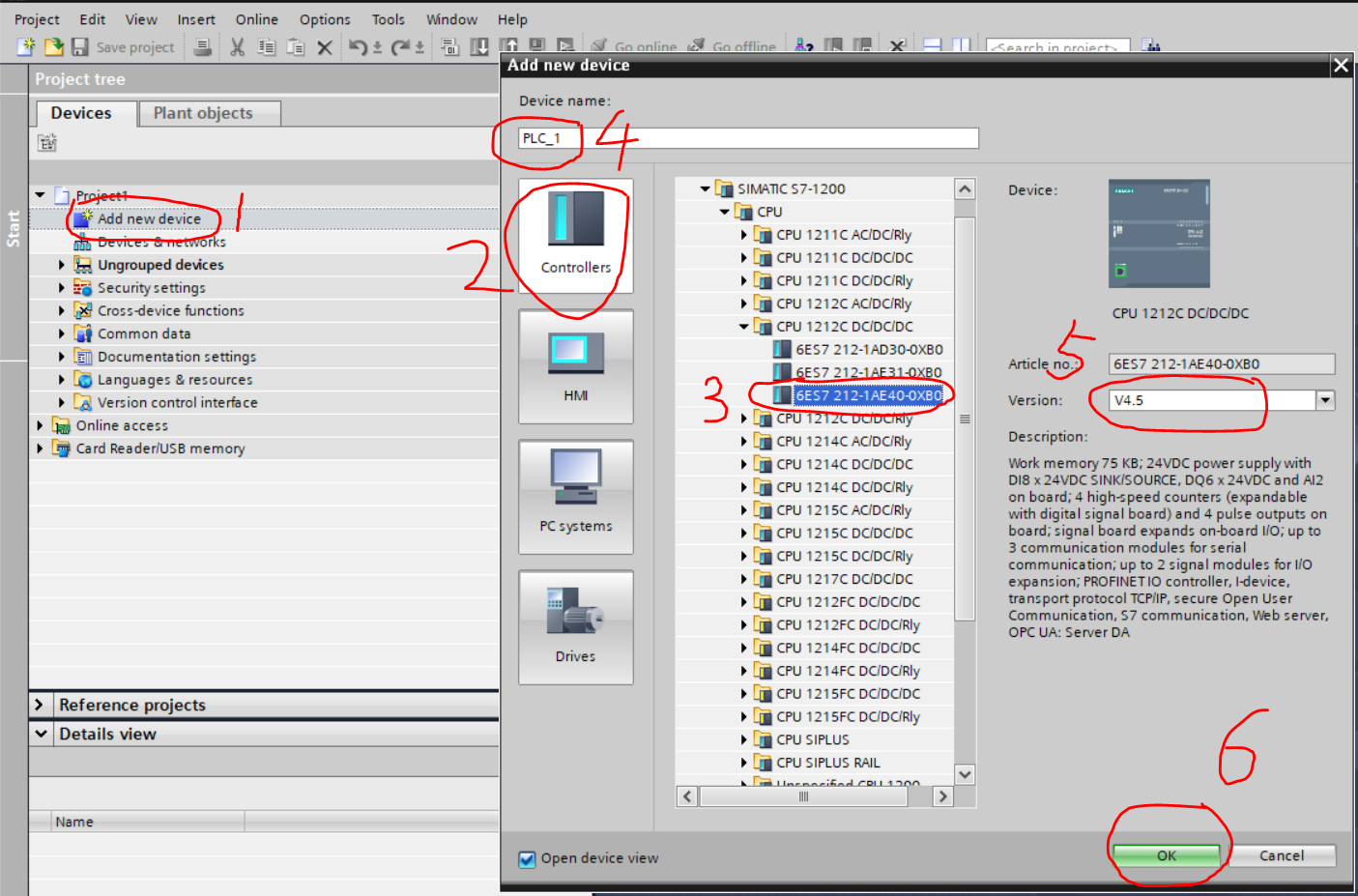

4、在项目树下，鼠标双击“添加新设备”，

在弹出窗口中选择“控制器”，依次选择对应的CPU型号，并确认名称和版本，最后点击确认，如图所示：

5、添加新设备后

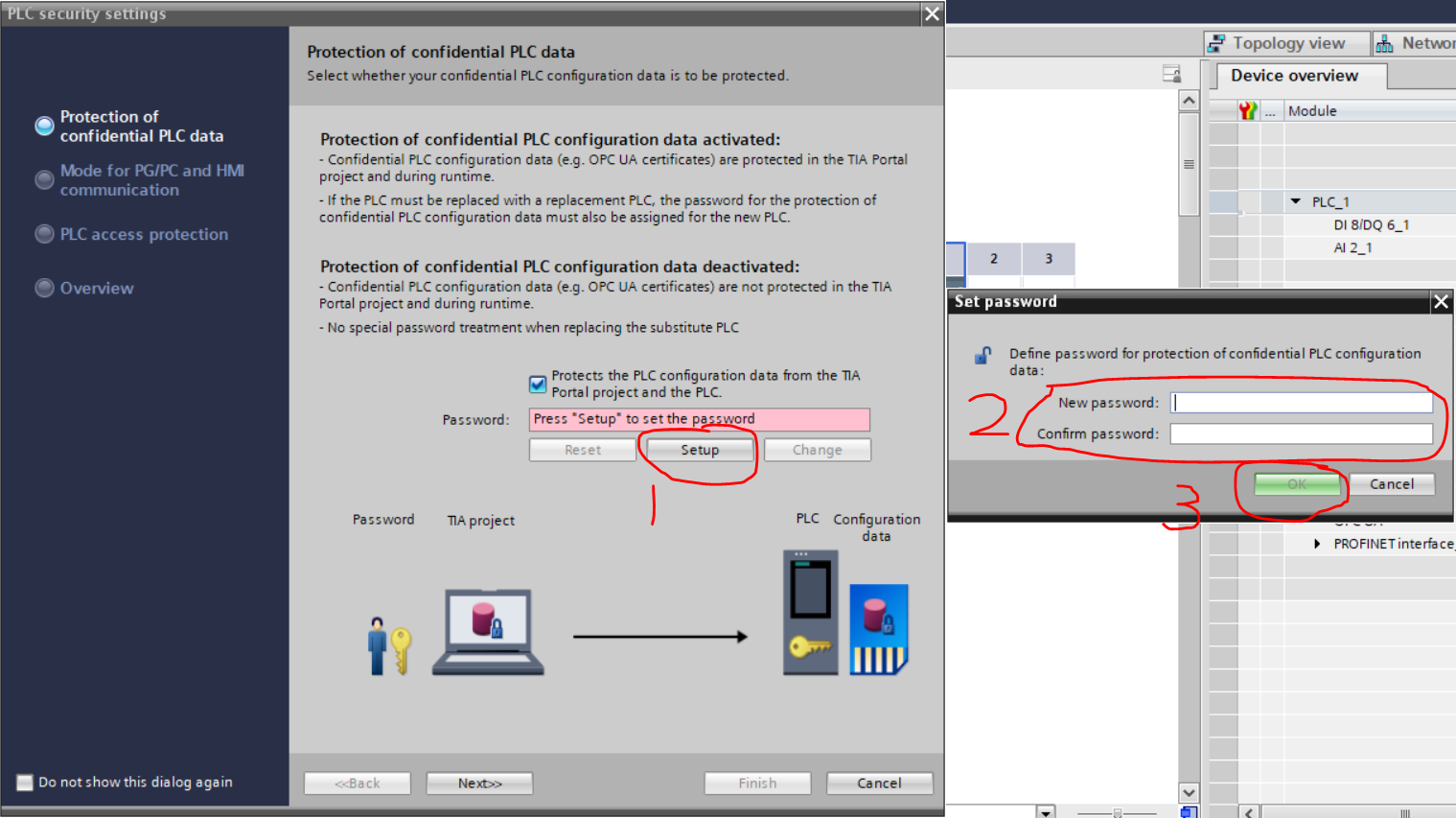

与博途V16其它版本不同的是，博途V17有一个弹出窗口，需要进行PLC安全设置。首先设置PLC数据密码，如图所示：

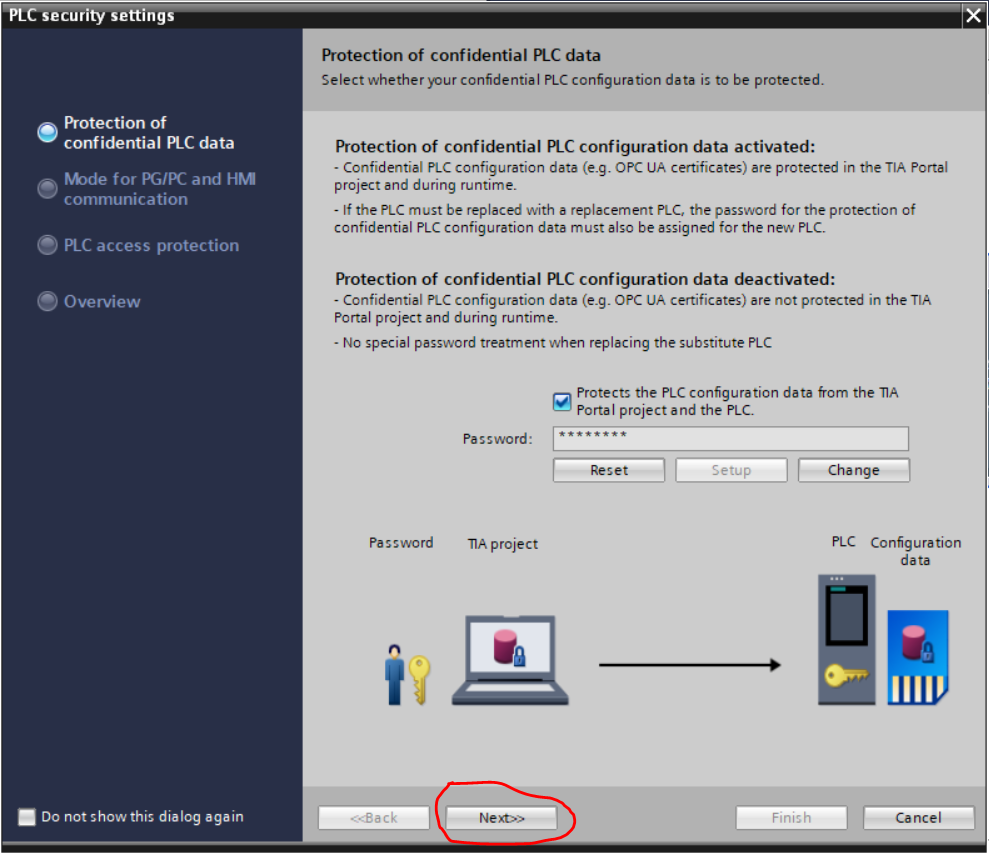

6、设置完毕，点击下一步，如图所示：

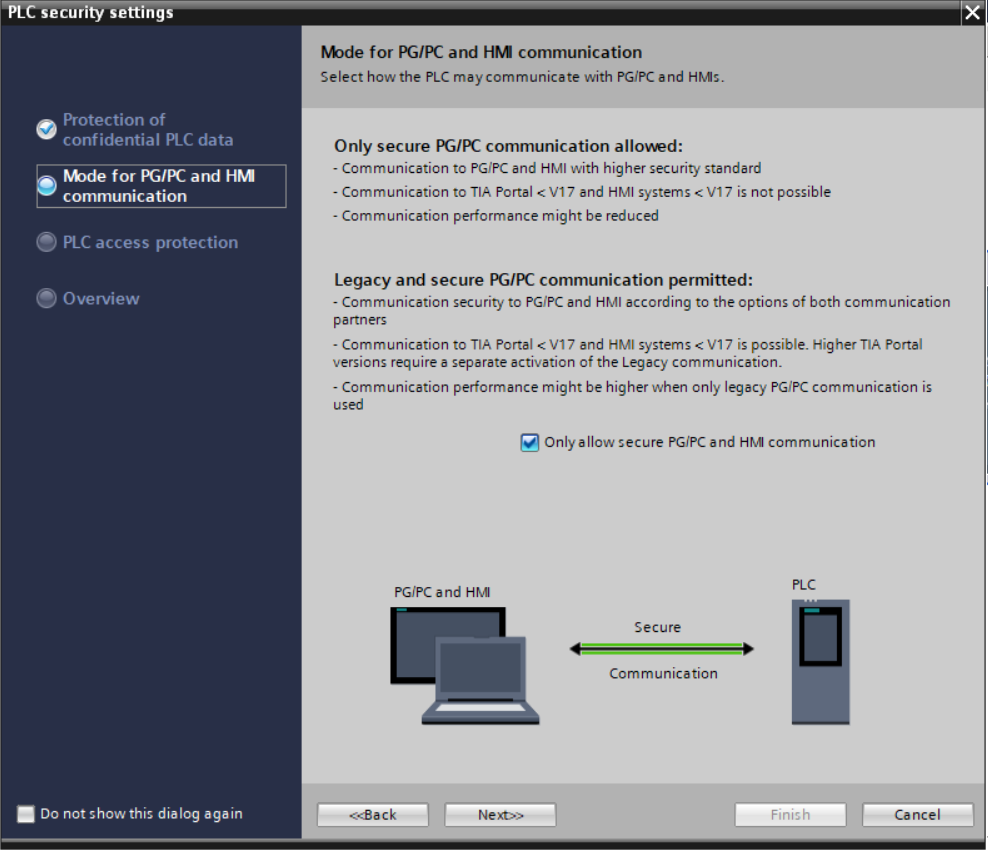

7、使用HMI安全通信，再点击下一步，如图所示：

8、设置PLC访问密码，如图所示：

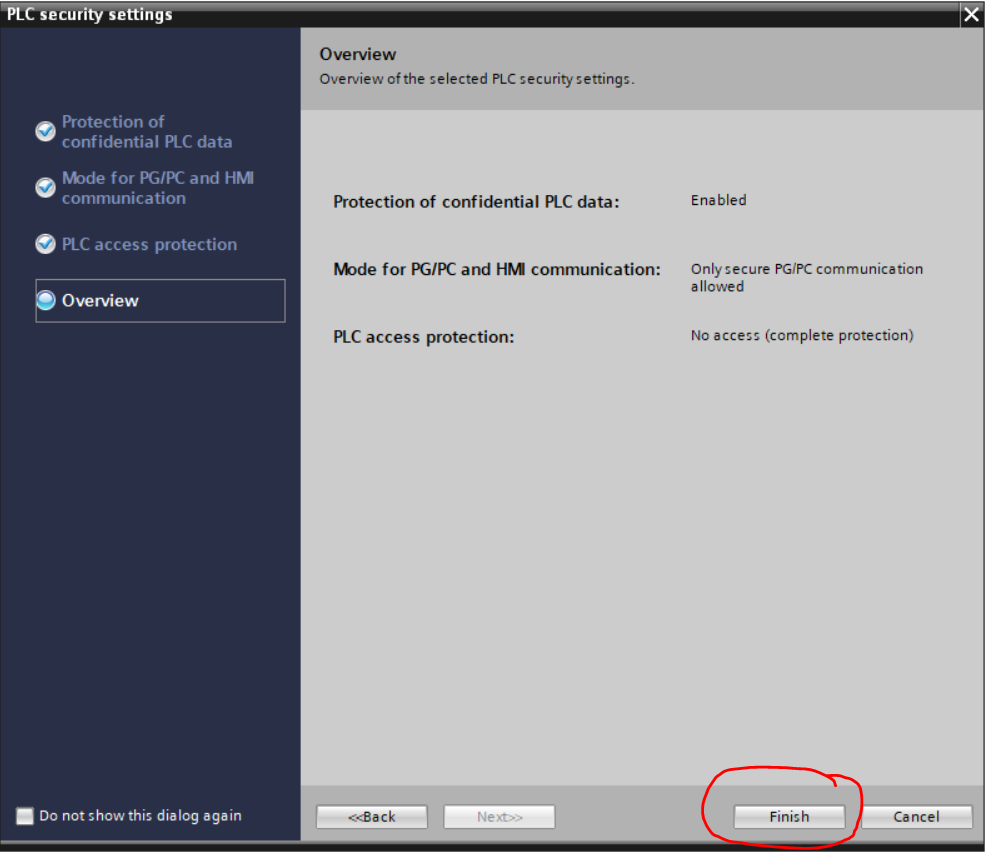

9、PLC安全设置完毕，点击完成

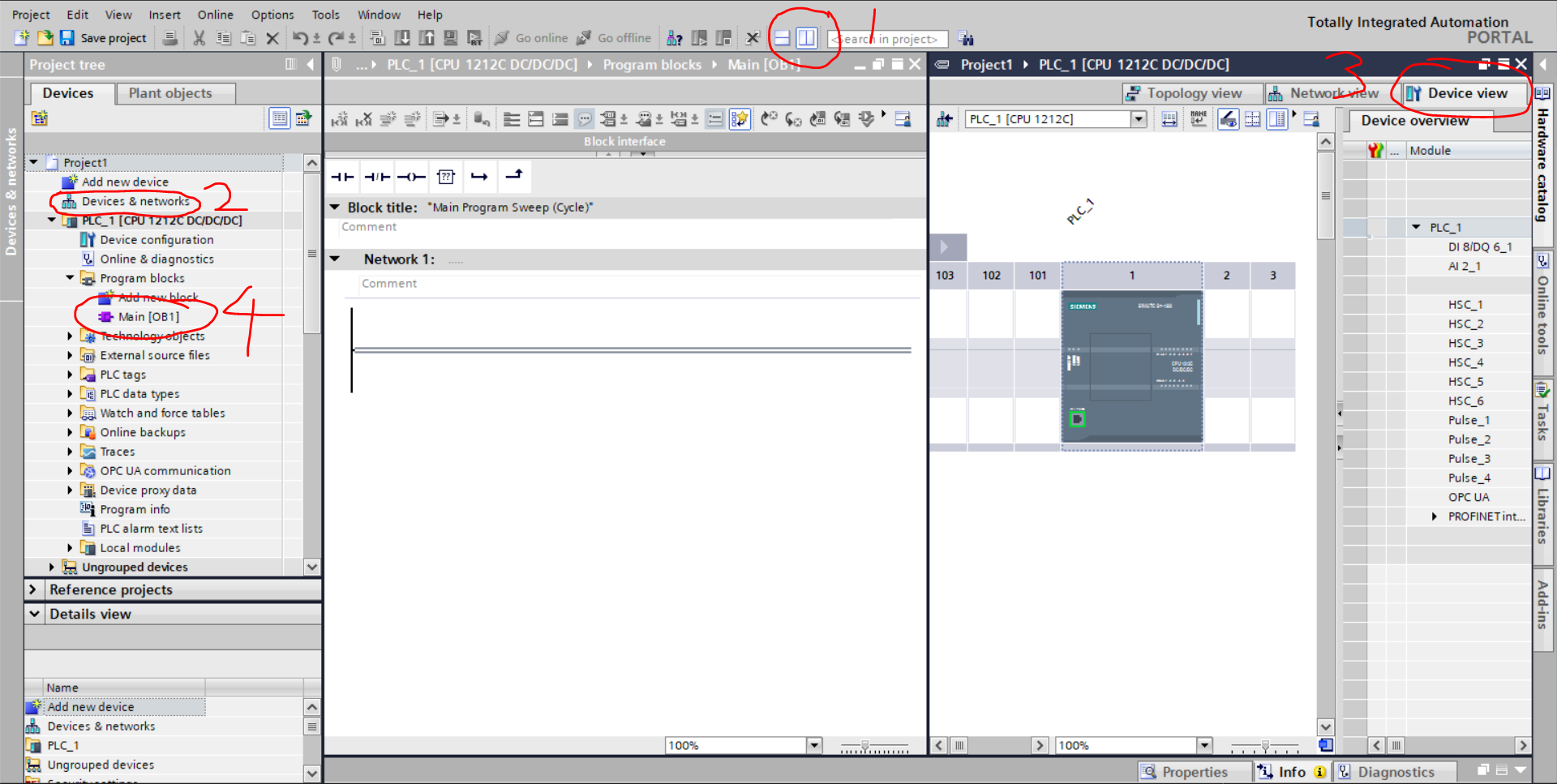

10、选择垂直分布的双视图编辑器

一边打开“设备和网络”-“设备视图”，一边打开“Main”程序块，如图所示：

10、选择垂直分布的双视图编辑器，

一边打开“设备和网络”-“设备视图”，一边打开“Main”程序块，如图所示：

10、选择垂直分布的双视图编辑器，

一边打开“设备和网络”-“设备视图”，一边打开“Main”程序块，如图所示：

11、在程序段1中

选择该编程线，在点击“常开触点”指令，如图所示：

12、选中编程线，再选择“常闭触点”

如图所示：



13、选中编程线，再选择“赋值”

如图所示：



14、选中编程线，再选择“打开分支”

如图所示：



15、选中编程线，再选择“常开”，

如图所示：



16、选中编程线，再选择“嵌套闭合”，

如图所示：



17、从设备视图中的输入和输出信号，

选中并拖入到程序中，如图所示：



18、右击符号地址，重命名变量，

如图所示：



19、编译（可以理解检查程序有没有错）一下程序，

查看编译的结果，如图所示：



编译无误后，该程序则编写完毕。也实现了在博途V17软件中，编写第一个PLC程序。接下来就是下载PLC程序了。在本文中，不展开说明。
