单臂路由

一、单臂路由产生的背景

 　当交换机划分了VLAN后，导致广播域，不同vlan之间不能通信。为了使不同vlan之间相互通信，这个时候就要用到网关，也就是一台三层设备。但路由器的接口有限，而且这样会大大的浪费路由器和交换机的资源，所以子接口的出现就解决了这一问题。（路由器的子接口范围[0-65535]）

　　　##注释：*子接口：虚拟的接口、逻辑上存在的接口

　　　　　　　*子接口 基于物理接口来实现： 要实现子接口能够工作，物理接口必须处于 up的状态

　　　　　　　*子接口是一个逻辑的接口，子接口可以配置IP地址，需要指定这个接口配置的 vlan id 范围 0-4094

　　　　　　　*封装的协议 dot1q(802.1q)===> 具有 tag字段的封装

　　　　　　　*物理接口不用进行任何的配置，处于up的状态即可

　　　　　　　*子接口和它所在的物理接口共享MAC地址

二、单臂路由实现原理　

　　单臂路由技术能让路由器的一个物理接口对应不同VLAN数据，实质是把物理接口分成若干个子接口，这些子接口通过封装802.1q标记，以识别不同VLAN的TAG标记，实现一个接口能够处理不同vlan网段数据的能力。

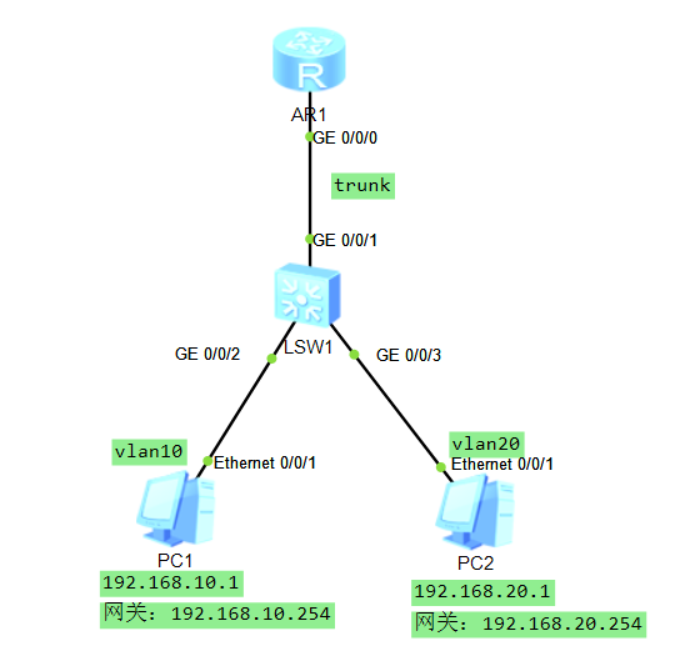

三、单臂路由的配置

交换机配置命令：

　　[SW]vlan batch 10 20

　　[SW-GigabitEthernet0/0/1]port link-type trunk

　　[SW-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20

　　[SW-GigabitEthernet0/0/2]port link-type access

　　[SW-GigabitEthernet0/0/2]port default vlan 10

　　[SW-GigabitEthernet0/0/3]port link-type access

　　[SW-GigabitEthernet0/0/3]port default vlan 20

 路由器配置命令：　　

　　[R1]interface GigabitEthernet0/0/0.10                                     # 进入划分的子接口  范围 1-4096

　　[R1-GigabitEthernet0/0/0.10]dot1q termination vid 10            # 在子接口上通过802.1q协议(具备dot1q的能力)，关联相对应的vlan10

　　[R1-GigabitEthernet0/0/0.10]ip address 192.168.10.254 24   # 配置IP地址

　　[R1-GigabitEthernet0/0/0.10]arp broadcast enable　　　　  #让子接口具有接收和回复广播包的功能

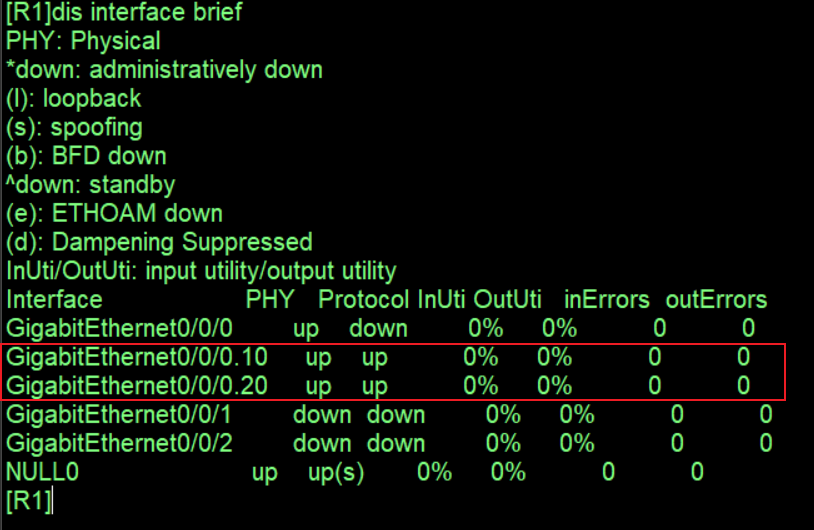

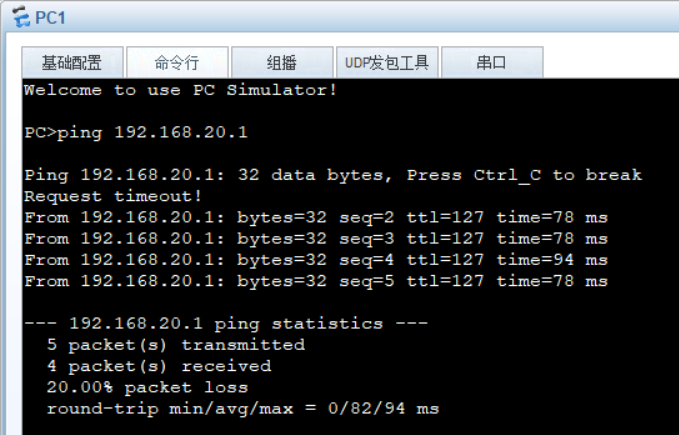

　　[R1]interface GigabitEthernet0/0/0.20

　　[R1-GigabitEthernet0/0/0.20]dot1q termination vid 20

　　[R1-GigabitEthernet0/0/0.20]ip address 192.168.20.254 24

　　[R1-GigabitEthernet0/0/0.20]arp broadcast enable
