一些有关系统APK的探索(二)

之前说了系统签名,这篇说下系统应用phone,因为是老版本的知识就不写太多了，简约说下吧

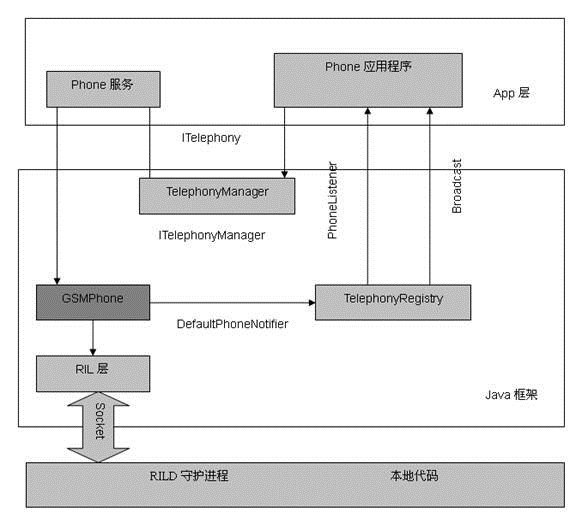

这是网上找的图和说明

　　Phone服务：是指Phone所能提供的各种服务（来电去电，短信，SIM的锁定，数据连结传输等）与service不是同一个概念。

   　　　　　　 　Phone 中的service是ITelephony和ITelephonyRegistry的实现类，PhoneInterfaceManager.java和TelephonyRegistry.java,后续说明。

      GSMPhone： 管理了电话服务的内部功能，也对RIL层进行了封装，上层应用不能直接跟RIL本地代码打交道，而是间接通过GSMPhone.但是应用层为了更方便的访问电话服

　　　　　　　　务，需要在GSMPhone之上的TelephonyManager。

      TelephonyManager：通过两个IBinder接口ITelephony和ITelephonyRegistry来完成这项工作。

　　　　　　　　　　ITelephony是电话服务用户（用户层或框架其他部分）主动进行RIL访问的路径，它的服务端实现类不在代码中，而是在Phone应用

　　　　　　　　　　　　　　　PhoneInterfaceManager.java(packages/apps/Phone/src/com/android/phone/)中。PhoneInterfaceManager.publish中以”phone”为名注册该服务，

　　　　　　　　　　　　　　    提供拨号界面、呼叫、挂机等呼叫相关控制，也提供SIM PIN、开关Radio等操作，他的实现是通过调用Phone接口来操作。

      　　　　　　　　ItelephonyRegistry提供一个通知机制，将底层状态变更通知给电话服务的用户（用户层或框架其他部分），是用户被动通知的路径，通知消息如网络状态、信

　　　　　　　　　　　　　　   号强弱更新、电话状态更新等。它的服务端实现在框架代码中TelephonyRegistry.java(frameworks/base/services/java/com/android/server/)。底层

　　　　　　　　　　　　　　   通知的来源，是GSMPhone通过PhoneNotifier的实现者DefaultPhoneNotifier将具体的事件转化为函数调用并且通知到TelephonyRegistry。

　TelephonyRegistry再通过两种方式通知给用户，其一是广播事件，另外一种是通过服务用户在TelephonyRegistry中注册的IphoneStateListener接口，实现回调。

播打电话流程：

　　首先：

　　　　mPhone = PhoneApp.getInstance().phone;

　　　　Intent intent = getIntent();
　　　　if (LOGV) Log.v(TAG, "onResume: Got intent " + intent + ".");

　　　　String action = intent.getAction();
　　　　String number = PhoneNumberUtils.getNumberFromIntent(intent, this);

　　　　//获取到PhoneApp对象，获取Intent，并且取得拨出的号码，然后，对号码进行处理之后判断是不是紧急号码，如120。。。

　　　　//如果是紧急号码，直接startActivity启动InCallScreen，同时将callNow变量赋值为true

　　　　//于是InCallScrenn启动唤醒屏幕。。。

　　　　//而在receiver里面判断callNow为ture就直接finish，而不再重复启动InCallScreen

　　　　//如果不是紧急号码就发送广播“Intent.ACTION_NEW_OUTGOING_CALL”，让别人进行处理

　　　　broadcastIntent.putExtra(EXTRA_ALREADY_CALLED, callNow);
　　　　broadcastIntent.putExtra(EXTRA_ORIGINAL_URI, intent.getData().toString());
　　　　if (LOGV) Log.v(TAG, "Broadcasting intent " + broadcastIntent + ".");
　　　　sendOrderedBroadcast(broadcastIntent, PERMISSION, null, null,Activity.RESULT_OK, number, null);

　　然后：

　　　　接收到广播（OutgoingCallBroadcaster）之后，从Intent里面取出电话号码及其URi originalUri = intent.getStringExtra(OutgoingCallBroadcaster.EXTRA_ORIGINAL_URI);

　　　　然后，设置Intent为ACTION_CALL，并带上号码和url并从Intent中取出callnow变量，如果为ture，表示在OutgoingCallBroadcaster中已经把InCallScrenn启动，所以不需要

　　　　重复启动，而是直接把自己给finish如果为false,表示不是紧急号码，并且InCallScrenn没有被启动，所以需要将InCallScrenn启动，如下：

　　　　 Intent newIntent = new Intent(Intent.ACTION_CALL, uri);
　　　　newIntent.putExtra(Intent.EXTRA_PHONE_NUMBER, number);
　　　　newIntent.setClass(context, InCallScreen.class);
　　　　newIntent.addFlags(Intent.FLAG_ACTIVITY_NEW_TASK);

　　　　context.startActivity(newIntent);

　　　　并且启动对应的Activity

接听电话的流程：

　　创建CDMAPhone时，mCT = new CdmaCallTracker(this);

　　创建CDMACallTracker时，cm.registerForCallStateChanged(this, EVENT_CALL_STATE_CHANGE, null);-->BaseCommands.mCallStateRegistrants.add(r);

　　RIL中的RILReceiver线程首先读取从rild中传来的数据：RIL.processResponse->RIL.processSolicited

　　对应于incoming call,RIL.java收到RIL_UNSOL_RESPONSE_CALL_STATE_CHANGED消息，触发mCallStateRegistrants中的所有记录。

　　CdmaCallTracker处理EVENT_CALL_STATE_CHANGE,调用pollCallsWhenSafe

　　函数pollCallsWhenSafe处理：

　　lastRelevantPoll = obtainMessage(EVENT_POLL_CALLS_RESULT);

　　cm.getCurrentCalls(lastRelevantPoll);

　　RIL.getCurrentCalls

　　RILRequest rr = RILRequest.obtain(RIL_REQUEST_GET_CURRENT_CALLS, result);

　　send(rr);

　　接着RIL调用processSolicited处理RIL_REQUEST_GET_CURRENT_CALLS的返回结果。

　　CdmaCallTracker的handleMessage被触发，处理时间EVENT_POLL_CALLS_RESULT,调用函数handlePollCalls

　　CdmaCallTracker.handlePollCalls调用phone.notifyNewRingingConnection(newRinging);

　　PhoneApp中创建CallNotifier

　　mPhone.registerForNewRingingConnection(this, PHONE_NEW_RINGING_CONNECTION, null);

　　CallNotifier.java,onNewRingingConnection()->startIncomingCallQuery()->startGetCallerInfo()

　　CallNofifier.java,onPhoneStateChanged()

　　InCallScreen.java,onPhoneStateChanged()

　　CallNotifier.java,onQueryComplete()->onCustomRingQueryComplete()（mRinger.ring()响铃，PhoneUtils.showIncomingCallUi()更新UI)

　　如果接通电话，则调用InCallScreen.java,handleOnscreenButtonClick()->internalAnswerCall()->PhoneUtils.answerCall(mPhone);(停止响铃，然后再接听电话)

　　CallNotifier.java,operationComplete()

　　状态改变InCallScreen.java,onPhoneStateChanged()更新界面，完成接听电话功能。

挂断电话的流程：　　

　　拖动挂断界面InCallTouchUi.java,onTrigger()

　　InCallScreen.java,internalHangupRingingCall()->PhoneUtils.hangupRingingCall()->PhoneUtils.hangup()->CdmaCall.hangup()

　　CdmaCallTracker.java,hangup()(先只看第一种情况)->cm.hangupWaitingOrBackground

　　RIL.java,hangupWaitingOrBackground()

　　注1：dialButtonPressed()函数，会启动一个intent.该intent的ACTION是ACTION_CALL_PRIVILEGED。我们在Intent.java中可以看到ACTION_CALL_PRIVILEGED实际上就是

　　　　  CALL_PRIVILEGED。在phone包下，查看AndroidManifest.xml可以看到<activity-alias />标签。这个标签的意思是说，这个Activity是另一个Activity的别名，真实的Activity

　　　　  在标签中用“android:targetActivity = OutgoingCallBroadcast”标出，所以 “ACTION_CALL_PRIVILEGED”启动的PrivilegedOutgoingCallBroadcast 所对应的真实“身份”是

　　　　  “OutgoingCallBroadcast”。

　　注2：InCallScreen.java在首次oncreate后，就算通话结束也只会调用其onstop方法，此类一直不会被finish()掉。当onstop后，若重新打电话，则会调用onnewintent()方法，不会

　　　　再经过oncreate。onCreate(第一次)增加FLAG参数：FLAG_DISMISS_KEYGUARD(这个参数的作用主要在于解除锁屏，比如锁屏时来电，这时候就需要先解除锁屏再显示

　　　　画面，这样用户就能在锁屏时接收到来电了)

　　　　InCallScreen布局及各个功能该类extends了Acitivity，并且implements了OnClickListener和OnTouchListener,

　　　　所以该类主要是负责打电话的那一个界面，并且还负责各种按键事件和触摸时间的处理。同时本类还复写的finish()方法，所以一般不会被finish掉，调用这个方法时它又把自

　　　　己放回栈中。

　　　　InCallScreen可以接收这个Intent并启动。在onCreate里面将各个view加载。在onResume里面进行一些初始化操作，如：获取一个PhoneApp对象 解开Keyguard

　　　　Notification的statusBar给DIsable。。。。还内置了一个Handler可以回调处理一些事件，比如： PHONE_STATE_CHANGED ；PHONE_DISCONNECT ；　　

　　　　EVENT_HEADSET_PLUG_STATE_CHANGED　同时有一个独立的BroadcastReceiver处理ACTION_HEADSET_PLUG，比如插入耳机等。。。。

　　（1）包含CallCard类：CallCard负责通话主要界面（callcard里面又包含call_card_person_info,这个就不细说了），如显示保持恢复按钮，电话头像，通话时间，通话号码或人

　　　　  名以及通话人头像。

　   （2）包含dtmf_twelve_key_dialer配置文件：主要负责通话中拨号键盘的布局

　　（3）包含InCallTouchUi这个重要的类：主要负责来电时的锁屏界面（往左滑是拒绝来电，往右滑是接听来电），该类继承SlidingTab来实现滑屏效果，后面会说到运用

　　　　  SlidingTab能实现自己的来电锁屏界面

　   （4）包含incallmenu类，主要负责MENU菜单的一些操作（如挂断电话，免提，合并通话等），虽然incallmenu负责MENU的绘画及布局，但是实际onclick后的操作是由

　　　　incallscreen类来操控的

PhoneApp

　　该类是一个普通的java类，主要负责Phone对象的生成,这是一个虚拟的Phone对象，它从framework层取得一个Phone对象。该类继承自Application，同时能常驻内存

　　他和PhoneUtils一起处理电话操作,在oncreate方法里面进行各种全局的初始化:获取Phone对象 NotificationMgr对象 PowerManager对象 SimCard对象等。。。

　　同时内置的Handler可以回调处理各种事件，如：EVENT_SIM_ABSENT EVENT_SIM_NETWORK_LOCKED EVENT_UPDATE_INCALL_NOTIFICATION等。。。

备注:

　　Phone源代码中锁屏相关类: PhoneApp.java中的updateWakeState()方法

　   Phone中查询联系人信息相关: 在PhoneUtils类startGetCallerInfo方法里

　　往外跳转的类:

　　　　在PhoneApp类里有

　　　　//控制在结束时跳转到通讯录

　　　　static Intent createCallLogIntent() {

　　　　　　//Intent.ACTION_VIEW会跳转到action为android.intent.action.VIEW的类里(系统Contacts)

　　　　　　Intent intent = new Intent(Intent.ACTION_VIEW, null);

　　　　　　//定位到系统Contacts的DialtactsActivity类里

　　　　　　intent.setType("vnd.android.cursor.dir/calls");

　　　　　　return intent;

　　　　}

　　　　在OutgoingCallBroadcaster类里有

　　　　//有需要紧急电话但是打不通时会调用（？）

　　　　Intent invokeFrameworkDialer = new Intent();

　　　　// TwelveKeyDialer is in a tab so we really want

　　　　// DialtactsActivity. Build the intent 'manually' to

　　　　// use the java resolver to find the dialer class (as

　　　　// opposed to a Context which look up known android

　　　　// packages only)

　　　　invokeFrameworkDialer.setClassName("com.android.contacts","com.android.contacts.DialtactsActivity");

　　　　invokeFrameworkDialer.setAction(Intent.ACTION_DIAL);

　　　　invokeFrameworkDialer.setData(intent.getData());

　　　　在DataUsage类里有

　　　　public boolean onPreferenceTreeClick(PreferenceScreen preferenceScreen, Preference preference) {

　　　　if (preference == mHelpPref) {

　　　　　　try {

　　　　　　//Intent.ACTION_VIEW会跳转到action为android.intent.action.VIEW的类里(系统Contacts)

　　　　　　　　Intent myIntent = new Intent(Intent.ACTION_VIEW, Uri.parse(mHelpUri));

　　　　　　　　startActivity(myIntent);

　　　　　　} catch (Exception e) {

　　　　　　}

　　　　}

　　　　return true;
　　　　}
