1.中断处理

##项目目标是通过中断控制GPIO，实现rgb灯的亮灭；



中断基本概念：

　　CPU在正常执行程序的过程中，遇到内部/外部的紧急事件需要处理，暂时中止当前程序执行，转而去处理紧急事件，处理完成后再返回被打断的程序继续执行

　　中断能提高CPU效率（针对不频繁事件），能针对突发事件做出实时处理，实现程序的并行化，嵌入式系统进程之间的切换。

　　//内部中断也成为异常

　　

　　EXTI管理所有GPIO产生的中断——>    NVIC  （嵌套向量中断控制器）——>    内核指令执行单元查找查找中断向量表

　　NVIC主要功能：①中断管理　　

　　　　外部中断可以被使能或者禁止，并且可以设置为挂起状态或者清楚状态

　　②支持异常及中断向量化处理

　　　　当异常或中断发生时，处理器会把PC设置为一个特定地址，这一地址就称为异常向量。每一类异常源都对应一个特定的入口地址，这些地址按照优先级排列以后就组成一张异常向量表。

　　　　向量化处理中断的好处：传统的处理方式需要软件去完成。采用向量表处理异常，处理器会从存储器的向量表中，自动定位异常的程序入口。从发生异常到异常的处理中间的时间被缩减。



　　③支持嵌套中断

　　　　数字越小优先级越高；优先级相同时，优先级相同时中断向量号小的先响应。





//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////



一、按键中断：

　　

步骤：　　

1、使能相应的时钟

2、配置GPIO管脚为中断功能

3、设置中断优先级

4、使能相应的中断

5、实现中断服务程序







当使用轮询的方式通过GPIO控制灯亮灭，很简单

  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

	  if(GPIO_PIN_RESET == HAL_GPIO_ReadPin(key1_GPIO_Port,key1_Pin))
	  {
		  HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,RESET);
		  HAL_Delay(500);
		  HAL_GPIO_WritePin(GPIOB,GPIO_PIN_6,RESET);
		  HAL_Delay(500);
		  HAL_GPIO_WritePin(GPIOB,GPIO_PIN_7,RESET);
		  HAL_Delay(1000);
	  }

	  else if(GPIO_PIN_RESET == HAL_GPIO_ReadPin(key2_GPIO_Port,key2_Pin))
	  {
		  HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,SET);
		  HAL_GPIO_WritePin(GPIOB,GPIO_PIN_6,SET);
		  HAL_GPIO_WritePin(GPIOB,GPIO_PIN_7,SET);
	  }

	  HAL_Delay(500);


  }

但是缺点很明显，cpu不能干其他事情，并且如果在延时时间段内接收到其他信号，将会错过这个信号（按键反应不灵敏）

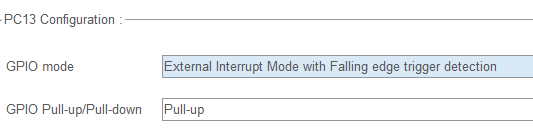

因此改为中断模式更好，此时需要将引脚由GPIO_OUT 改为GPIO_EXTI模式并且打开上拉电阻设置，边缘下降沿触发



p.s硬件设计时候，多个引脚使用一个中断号，例如（PA0 PB0 PC0 PD0都使用GPIO_EXTI_0）因此要注意不要将多个按键映射到使用同一个中断号的引脚上

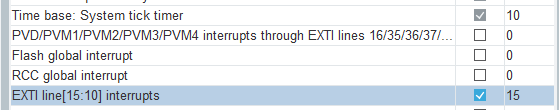

使能中断并调整优先级，优先级默认为0，因为延时函数优先级也为0，延时不能打断外部中断

所以这里需要降低中断的优先级 让System tick timer优先级高于中断







将代码逻辑放在gpio.c中，编写函数 HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)

/* USER CODE BEGIN 2 */
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
	if(key1_Pin == GPIO_Pin)
	{
		HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,RESET);
		HAL_Delay(100);
		HAL_GPIO_WritePin(GPIOB,GPIO_PIN_6,RESET);
		HAL_Delay(100);
		HAL_GPIO_WritePin(GPIOB,GPIO_PIN_7,RESET);
		HAL_Delay(100);
	}
	else if(key2_Pin == GPIO_Pin)
	{
		HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,SET);
		HAL_GPIO_WritePin(GPIOB,GPIO_PIN_6,SET);
		HAL_GPIO_WritePin(GPIOB,GPIO_PIN_7,SET);
	}
}

　

执行main函数前还有其他操作：

设置栈指针

初始化cpu寄存器

将data 段拷贝（SRAM）

清空bss区

执行标准库的初始化函数等
