先进反应堆：BWRX-300

在众多小型模块化反应堆（SMR）的技术路线中，由 GE Vernova（GE 公司在 2022 年被拆分为 3 个公司，其中能源板块改名为 GE Vernova）和日立（Hitachi）的合资企业 GVH（GE Hitachi Nuclear Energy）开发的 BWRX-300 脱颖而出，成为当前全球最具部署准备度、技术成熟度和商业化前景的 SMR 之一。近期，GVH 与韩国三星物产（Samsung C&T）达成战略合作，标志着 BWRX-300 正式迈入全球规模化部署的新阶段。

1. BWRX-300核心技术剖析

BWRX-300 的设计哲学可概括为：“继承成熟、极致简化、被动安全、模块建造”。其核心思想是：不追求技术奇点，而以工程务实主义精神，将经过验证的物理原理、简化系统架构与现代制造技术相结合，打造一款低风险、高可靠、快部署、低成本的新一代核能产品。

1 .1 基本参数

• 反应堆类型： 自然循环沸水堆
• 额定电功率： 300 MWe
• 额定热功率： 870 MWth
• 设计寿命： 60年
• 燃料类型： 标准GEH GNF2沸水堆燃料组件（低浓缩铀，浓缩度<5%）
• 换料周期： 12至24个月

1.2 主回路系统设计

BWRX-300属于沸水堆家族。其工作原理相较于压水堆（PWR）更为直接：冷却剂（水）在反应堆压力容器（RPV）内流经堆芯，被核燃料加热至沸腾，直接产生高温高压的蒸汽。这些蒸汽离开压力容器后，直接驱动汽轮发电机组发电。完成做功后，蒸汽在冷凝器中冷却变回水，再由给水泵送回反应堆，形成一个封闭的“直接循环”。这种设计的优点是省去了压水堆中庞大而昂贵的蒸汽发生器，系统流程更简单，热效率相对较高。

而BWRX-300 则更进异步，其最显著的技术特征是自然循环冷却机制。与传统 BWR 或压水堆依赖主泵强制循环不同，BWRX-300 取消了主冷却剂泵，完全依靠热对流（密度差驱动）实现堆芯冷却。

其工作原理如下：

1. 堆芯内的核燃料发热，将水加热至沸腾，产生蒸汽和水的混合物。
2. 由于蒸汽的密度远小于水，堆芯内形成的汽水混合物的平均密度低于下降通道中的冷却水密度。
3. 这种密度差产生了巨大的驱动压头，就像一个“天然的热泵”，驱动着冷却水从下降通道流向堆芯底部，然后向上流经堆芯，带走热量。
4. 离开堆芯的蒸汽经过汽水分离器和干燥器后，直接驱动汽轮机发电，完成热电转换。

自然循环的优势：

• 本质安全： 只要堆芯在发热，循环就永不停止。它消除了因循环泵断电或故障导致堆芯冷却能力丧失的风险。
• 极致简化： 取消了再循环系统，大幅减少了设备、管道、阀门和电缆的数量，降低了系统的复杂性、建造成本和维护工作量。
• 降低事故概率： 由于没有大的再循环管道穿透压力容器底部，从根本上消除了“大破口失水事故”（Large Break LOCA）这一传统BWR最严重的设计基准事故。这是BWRX-300安全性实现飞跃的关键一步。

这种“​无泵设计”大幅减少了系统复杂性：

• 取消了主泵、稳压器、蒸汽发生器等大型设备；
• 系统部件数量比传统 BWR 减少约 50%；
• 管道总长缩短约 70%；
• 阀门数量显著减少，降低了泄漏风险和维护成本。

此外，BWRX-300 采用一体化反应堆压力容器（Integrated Reactor Pressure Vessel），将关键隔离阀（如主蒸汽隔离阀、给水隔离阀）直接集成在容器本体上，进一步缩短了主回路长度，减少了潜在的冷却剂丧失事故（LOCA）风险。

1 .3 紧凑的反应堆设计与燃料

BWRX-300的反应堆压力容器（RPV）相较于大型反应堆要小得多，其直径和高度都进行了优化。在燃料方面，BWRX-300选择了最明智的道路：使用已经在全球BWR机组中广泛应用、经过数十年验证的GNF2燃料组件。这意味着BWRX-300的运营商可以无缝接入现有、成熟、且富有竞争性的核燃料供应市场，规避了许多先进反应堆所面临的燃料研发、测试、许可和供应链建设的巨大挑战和不确定性。

控制棒驱动机构采用了与ABWR（先进沸水堆）和ESBWR相同的精细动作控制棒驱动（Fine Motion Control Rod Drive, FMCRD） 技术，能够实现更平稳、精确的功率调节。

根据公开资料，BWRX-300的控制棒驱动系统主要包括以下三个核心组成部分：

• ​FMCRD机构（Fine Motion Control Rod Drives）：用于在堆芯内精确控制控制棒的位置；
• ​液压控制单元（HCU, Hydraulic Control Unit）组件；
• ​控制棒驱动液压（CRDH, Control Rod Drive Hydraulic）子系统 。

该设计继承并改进了传统GE沸水堆（如BWR-4）的液压驱动理念，但引入了更先进的安全特性。例如，BWRX-300的控制棒驱动系统集成了制动系统和球形止回阀，以显著降低控制棒意外快速弹出的风险 。

此外，在事故工况下，BWRX-300依靠自然循环进行堆芯冷却和降压，而控制棒在插入后即保持在安全位置，无需依赖外部电源或复杂的驱动系统。

2. BWRX-300的安全系统

BWRX-300 的安全设计遵循“纵深防御”（Defense-in-Depth）原则，并全面采用“被动安全”（Passive Safety）理念，即在事故工况下，安全功能的实现不依赖外部电源、泵、风机或操作员干预，仅依靠重力、自然循环、蒸汽冷凝等物理规律自动触发并长期维持。

（1）隔离冷凝器系统

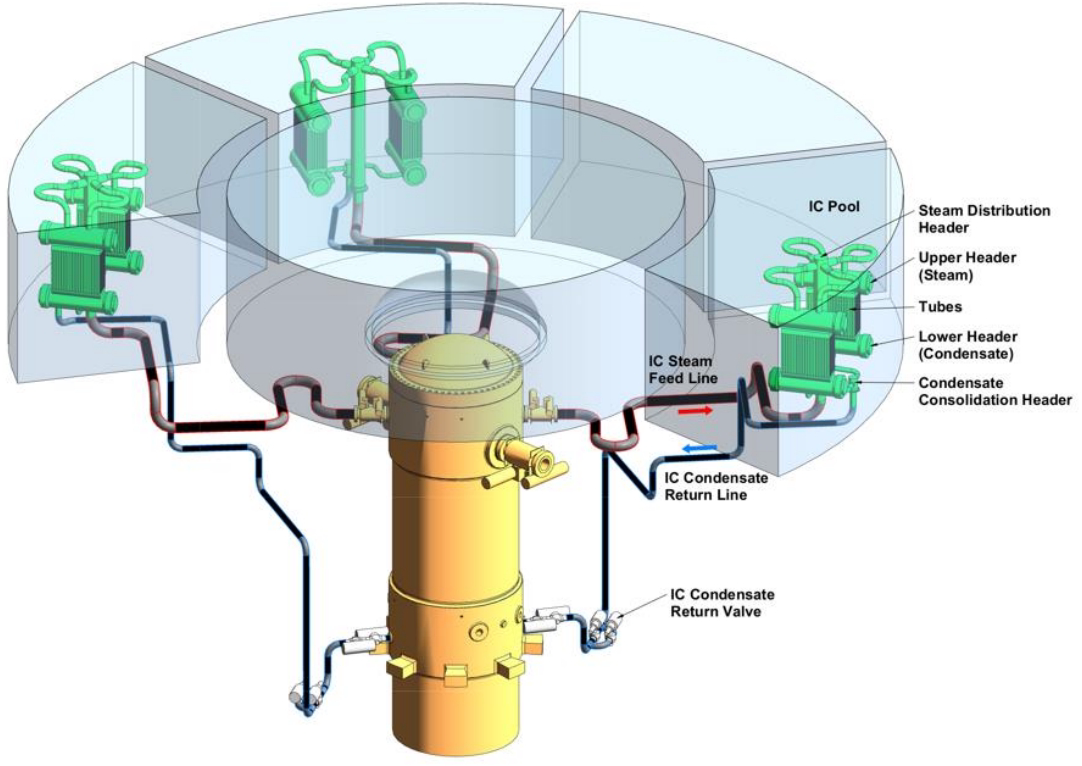

隔离冷却系统 (Isolation Condenser System, ICS): 这是BWRX-300事故后排出衰变热的最主要、也是最核心的非能动系统。

• 组成： ICS由位于反应堆安全壳外、高位水池中的热交换器组成。热交换器通过管道与反应堆压力容器（RPV）的蒸汽和给水管线相连。

• 工作原理： 当反应堆与主蒸汽管道隔离时（例如，发生紧急停堆），来自RPV的蒸汽会自然上升进入ICS的热交换器管束。管束浸泡在巨大的水池中，蒸汽在管内被冷却凝结成水。凝结水依靠重力，沿着回流管线返回RPV，形成一个闭合的自然循环回路。这个过程将堆芯的衰变热量持续不断地传递给水池，最终通过水池的蒸发，将热量排向大气。

• 优势：

  • 完全非能动： 整个过程无需任何泵、风扇或柴油发电机，仅靠蒸汽上升、凝水下落的物理过程驱动。
  • 高可靠性： 系统设计简单，阀门在事故时自动打开，可靠性极高。BWRX-300配备了三套100%容量的ICS，具有高度的冗余。
  • 长期冷却能力： ICS水池的水量设计足以在无任何补给的情况下，提供至少7天的冷却能力。这为应对极端外部事件（如全厂断电SBO）赢得了极其充裕的时间。

（2）安全壳系统

BWRX-300 采用双层安全壳设计：

• ​内层：钢制或预应力混凝土结构，承受事故压力；
• ​外层：钢筋混凝土结构，抵御外部灾害（如飞机撞击、爆炸、龙卷风）。

安全壳可设计为​部分或全部地下埋设，进一步提升对地震、洪水、人为威胁的抵御能力，并增强安保水平。

（3）严重事故缓解

BWRX-300 设计中已考虑堆芯熔融等超设计基准事故。通过​堆腔注水​（Cavity Flooding）和​熔融物滞留​（Core Catcher）等措施，可有效防止安全壳失效，实现“​实际消除大规模放射性释放”的安全目标。

3. 建造策略与模块化设计

BWRX-300 采用“​模块化 + 开顶式”（Modular + Open-Top）建造策略，结合先进混凝土技术和隧道工程经验，实现高效、高质量施工。

• ​工厂预制：反应堆压力容器、蒸汽干燥器、堆内构件、电气系统等关键模块在工厂标准化制造，质量可控；
• ​现场吊装：通过大型起重机将模块整体吊装至厂址，减少现场焊接与组装；
• ​开顶施工：厂房采用“从下往上”建造，顶部最后封闭，便于大型设备吊入；
• ​体积优化​：相比传统核电站，BWRX-300 电厂建筑体积减少约​90% ​，单位兆瓦所需混凝土量降低约​50% 。

对于“第 N 台”（Nth-of-a-kind）机组，建设周期可压缩至​24–36 个月​，远快于传统核电站的 8–10 年。这种速度使其特别适合用于​煤电厂退役替代——可直接利用现有电网接入、冷却水源、厂址基础设施和部分员工，实现“煤转核”无缝过渡。

此外，BWRX-300 采用模块化制造与现场组装策略。反应堆压力容器、蒸汽干燥器、堆内构件等关键设备可在工厂预制，经陆路或海运运抵厂址后快速吊装集成。这种“工厂造、现场装”的模式可有效缩短工期、提升质量控制水平，并减少现场施工对环境的影响。

4. 全球部署进展

目前，BWRX-300 已成为全球推进速度最快、落地项目最多的 SMR 技术之一。

在加拿大，安大略电力公司（Ontario Power Generation, OPG）已在达灵顿（Darlington）核电站厂址启动首台 BWRX-300 的建设，预计于 2029 年投入商业运行。这将是西方世界首座投入运营的 SMR，具有里程碑意义。目前，反应堆压力容器等关键设备已进入制造阶段，整体工程进度按计划推进。

在美国，田纳西河谷管理局（Tennessee Valley Authority, TVA）已向美国核管理委员会（NRC）提交在橡树岭（Oak Ridge）克林奇河（Clinch River）厂址建设 BWRX-300 的建设许可申请，审查工作正在进行中。若获批，该项目将成为美国首座 SMR 示范工程。

在欧洲，波兰能源企业 Orlen Synthos Green Energy 已选定弗沃茨瓦韦克（Wloclawek）作为该国首座 SMR 的厂址，并明确选择 BWRX-300 作为技术方案。瑞典能源巨头 Vattenfall 也将 BWRX-300 列入其 Ringhals 核电站附近新建项目的短名单，显示出北欧国家对这一技术的高度认可。

5. 产业合作与全球化战略

2024 年，GVH 与韩国三星物产（Samsung C&T）签署战略合作协议，共同推动 BWRX-300 在全球市场的部署。三星物产是全球领先的工程与建设集团，在核电、基础设施和能源领域拥有超过 40 年经验。其参与建设的项目包括阿联酋巴拉卡（Barakah）核电站（总装机 5.6 吉瓦，含 4 台 APR1400 机组）、卡塔尔 2 吉瓦太阳能电站、利雅得地铁等世界级工程。

三星物产在核电领域累计贡献超过 12 吉瓦装机容量，涵盖 10 座反应堆单元。其在大型复杂项目管理、成本控制、按时交付方面的卓越能力，将极大增强 BWRX-300 在全球市场的工程实施保障。正如三星物产 CEO 吴世哲（Se-chul Oh）所言，此次合作旨在“成为全球核能领域的领导者”，结合 GVH 的技术验证优势与三星的工程执行能力，打造从设计、制造到建设、运维的一体化解决方案。

6. 经济性与市场定位

BWRX-300 的核心竞争力之一在于其显著优于传统核电站的经济性。通过简化系统、模块化制造和缩短工期，其单位千瓦造价大幅降低。GVH 宣称，BWRX-300 的资本支出（CAPEX）目标为每千瓦约 4000 美元，远低于新建大型核电站（通常超过 6000–8000 美元/千瓦）。同时，其建设周期可控制在 3–4 年，而传统核电站往往需要 8–10 年。

这种经济性使其特别适用于以下场景：

• 替代退役的燃煤电厂，利用现有电网接入和厂址基础设施；
• 为偏远地区或岛屿提供稳定基荷电力；
• 与可再生能源协同，提供调峰与备用容量；
• 为工业用户提供低碳蒸汽与电力（如制氢、海水淡化等）。

7. 未来展望

BWRX-300 的成功不仅关乎一项技术的商业化，更代表着核能产业向更安全、更灵活、更经济方向转型的关键一步。随着加拿大首堆建设稳步推进、美国 NRC 审查深入、欧洲项目落地加速，以及三星等全球工程巨头的加入，BWRX-300 有望在未来十年内形成规模化部署能力，成为全球 SMR 市场的主导技术之一。

BWRX-300 并非终点，而是 GVH 核能技术演进的重要一环。未来可能的发展方向包括：

• ​BWRX-600：双堆芯并联设计，输出 600 MWe，适用于更大规模电网；
• ​高燃耗燃料：延长换料周期至 30–36 个月，进一步提升经济性；
• ​第四代技术衔接：为未来钠冷快堆、熔盐堆等提供工程经验与人才储备。

更重要的是，BWRX-300 验证了“继承成熟技术 + 创新简化设计”的 SMR 开发路径的可行性，为后续更先进的核能系统（如第四代反应堆、聚变-裂变混合堆等）提供了宝贵经验。

‍

‍
