实验3：OpenFlow协议分析实践

实验3：OpenFlow协议分析实践

一、实验目的

1. 能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
2. 能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

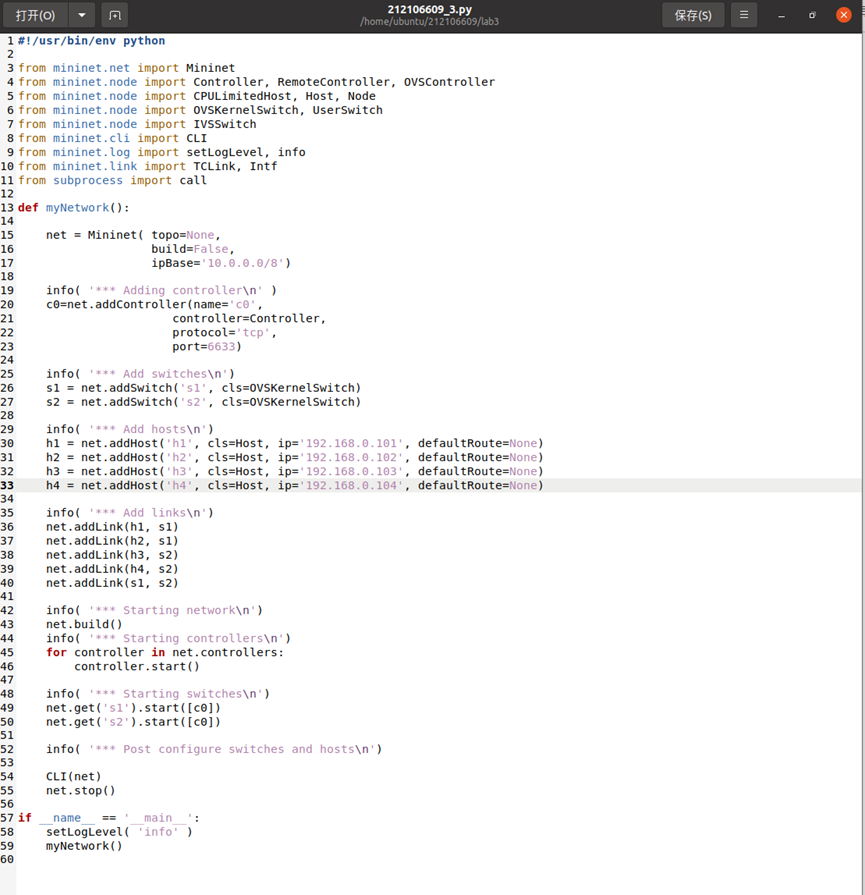

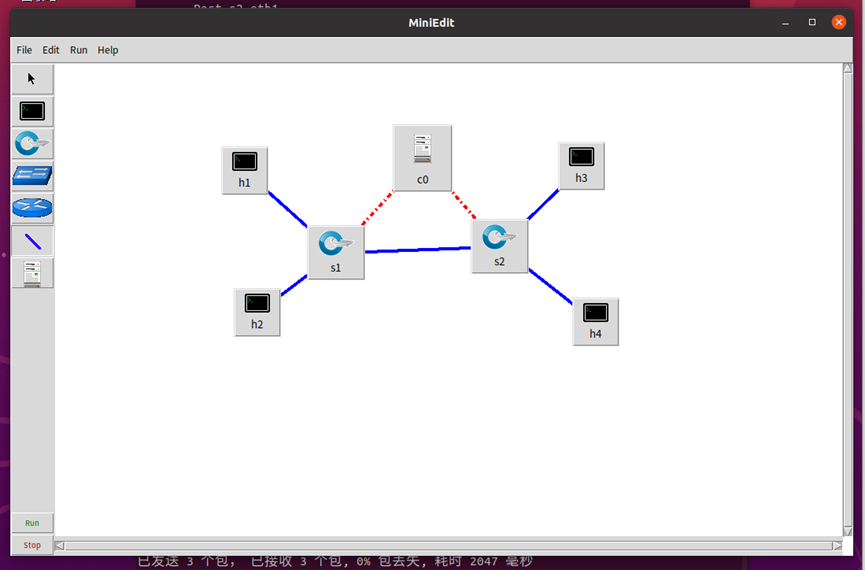

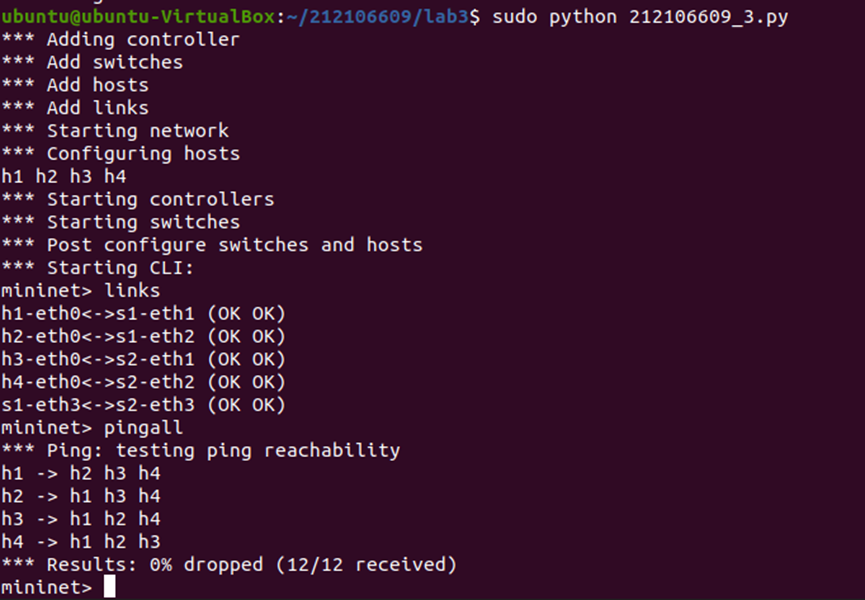

1.搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据。

2.查看抓包结果，分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图。

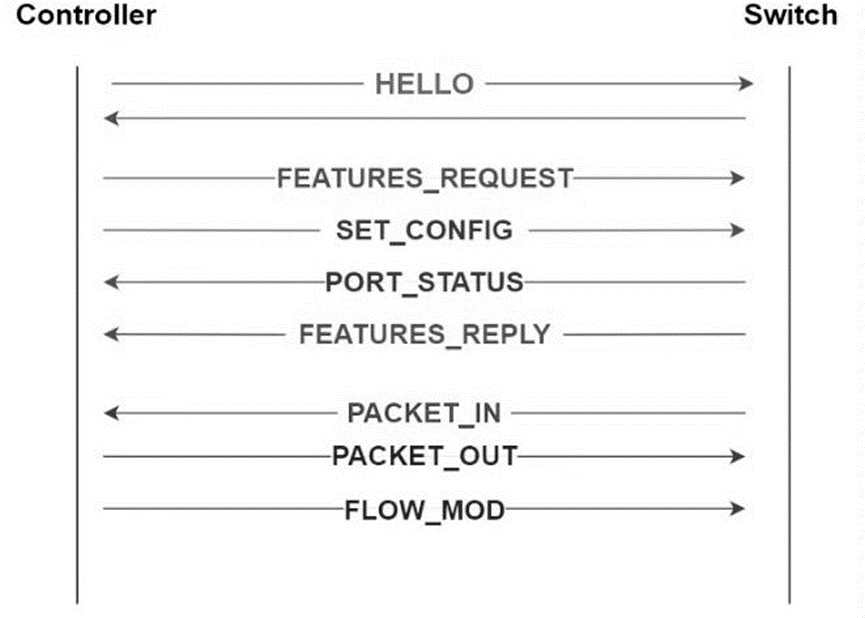

流程图

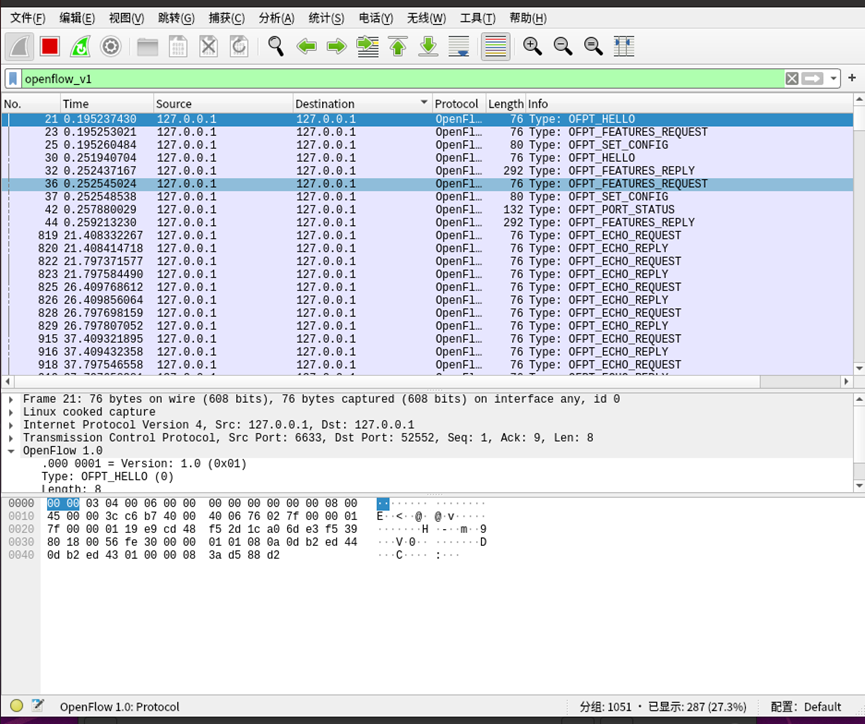

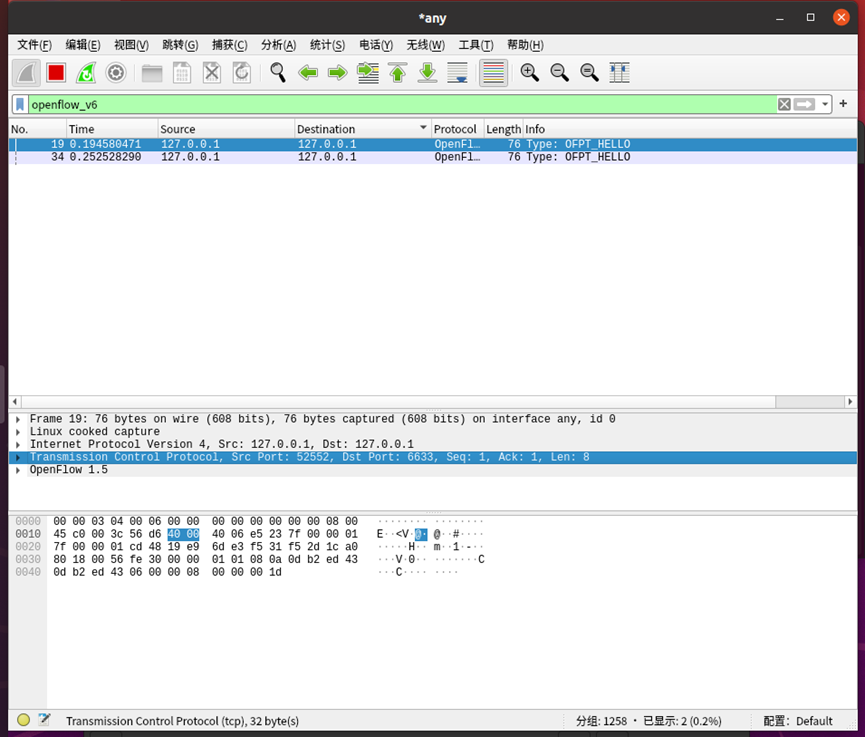

HELLO

控制器6633端口（最高能支持OpenFlow 1.0） ---> 交换机52552端口

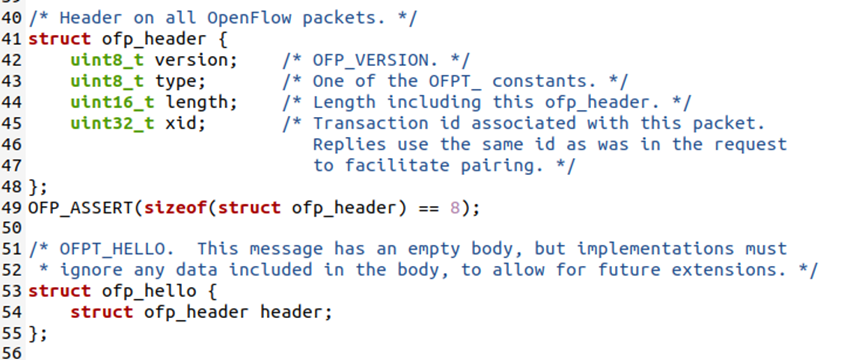

Hello报文的结构与首部结构一致

交换机52552端口（我最高能支持OpenFlow 1.5） ---> 控制器6633端口



FEATURES_REQUEST

控制器6633端口（我需要你的特征信息） ---> 交换机52552端口

源码与hello报文一致

SET_CONFIG

控制器6633端口（请按照我给你的flag和max bytes of packet进行配置） ---> 交换机52552端口

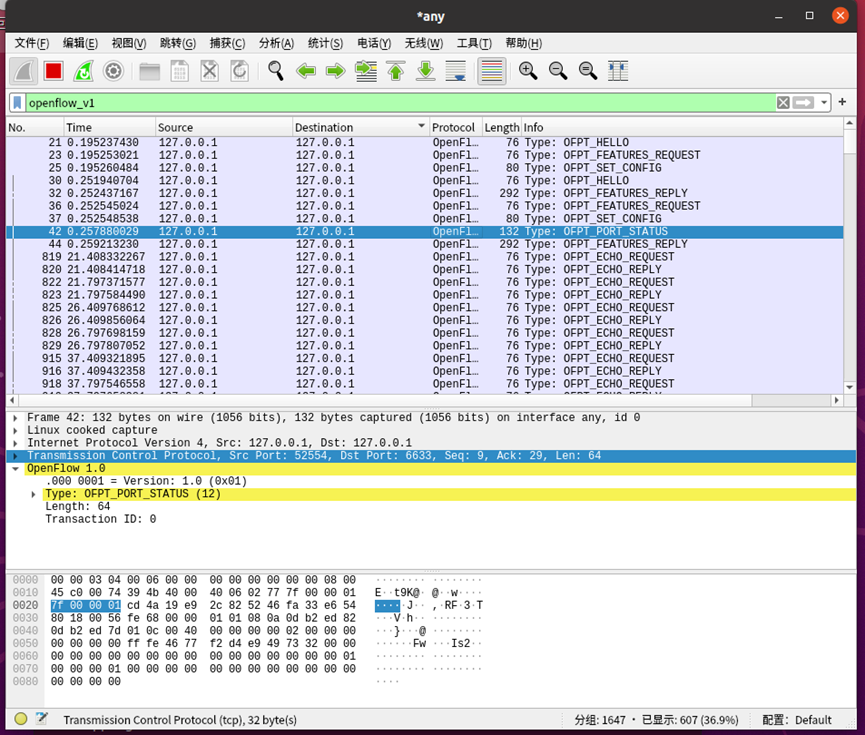

Port_Status

当交换机端口发生变化时，告知控制器相应的端口状态

交换机52554端口（端口状态） --->  控制器6633端口

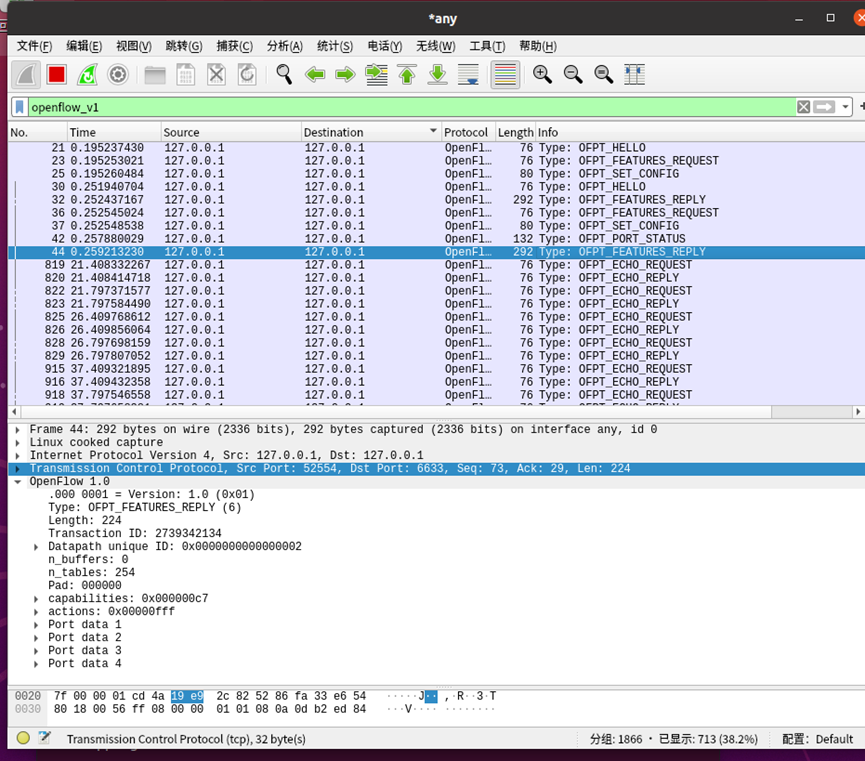

FEATURES_REPLY

交换机52554端口（这是我的特征信息，请查收） ---> 控制器6633端口

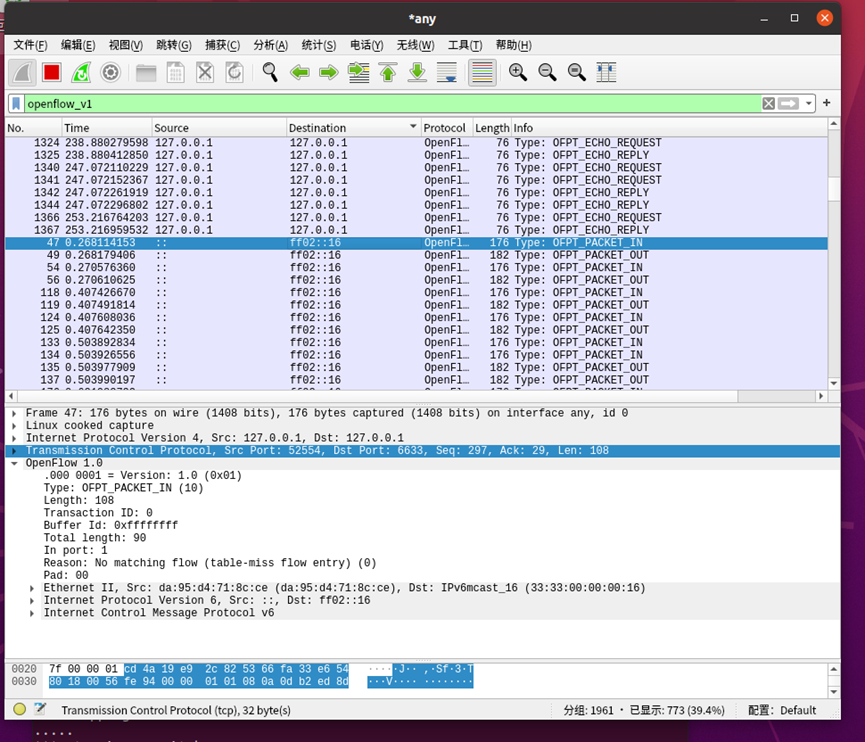

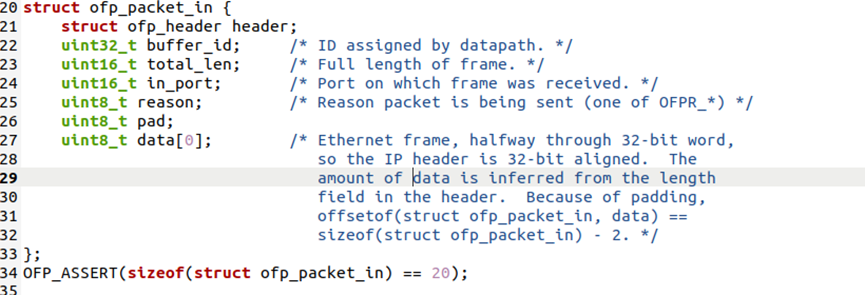

PACKET_IN

交换机52554端口（有数据包进来，请指示）--- 控制器6633端口

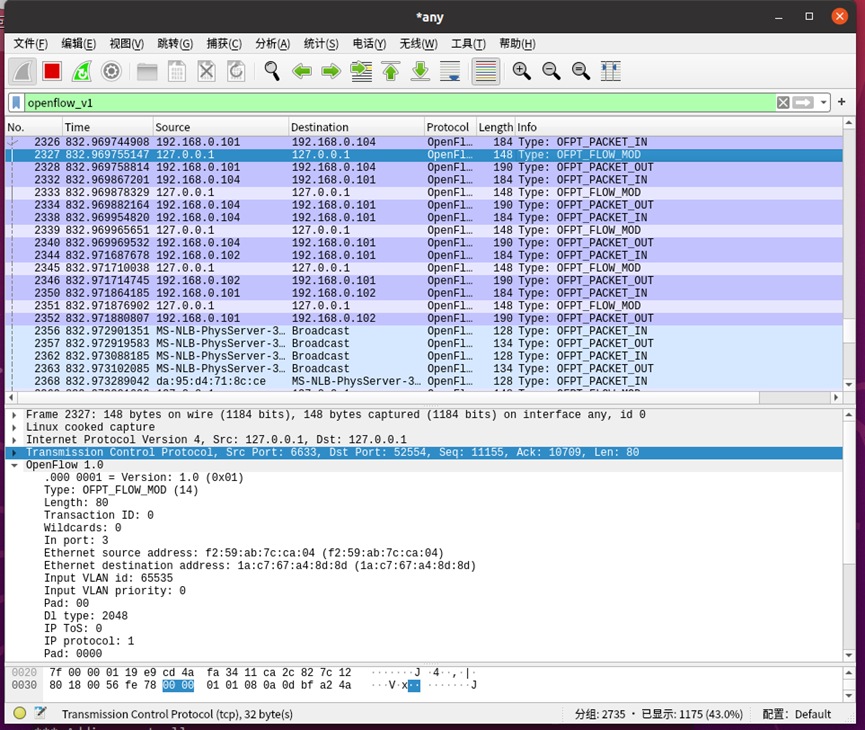

FLOW_MOD

分析抓取的flow_mod数据包，控制器通过6633端口向交换机52554端口下发流表项，指导数据的转发处理

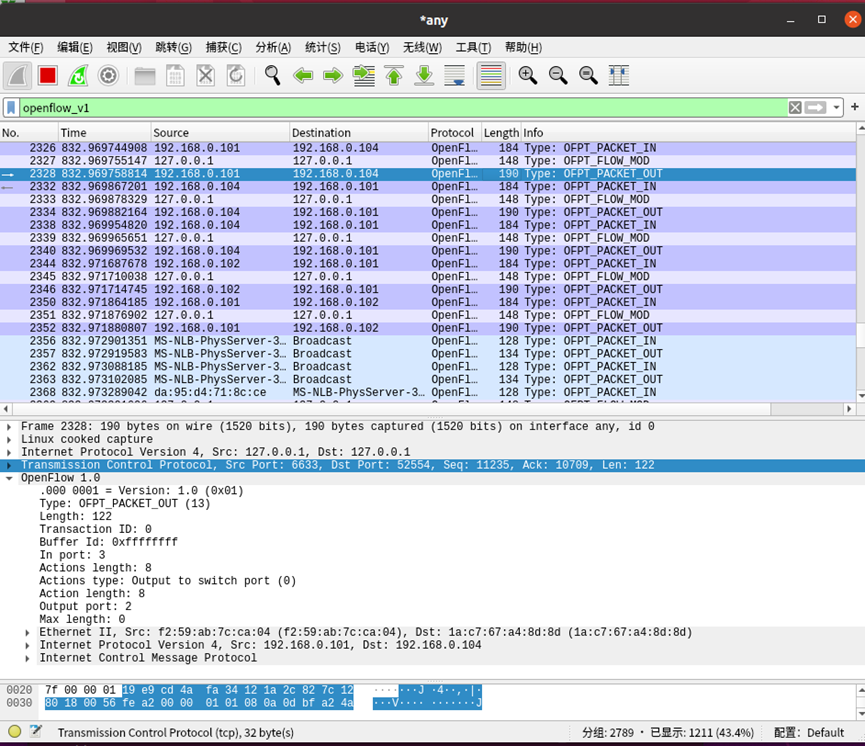

PACKET_OUT

控制器6633端口（请按照我给你的action进行处理） ---> 交换机52554端口

3.回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？

答：使用的是TCP协议

（二）个人总结

本次实验难度不大，本次的实验我了解了控制器与交换机交互的过程，通过借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制，通过学习使我对于OpenFlow协议有了较深的理解。在实验的过程我也遇到了不少问题，如抓包时未发现数据包，应该先开抓包再建立拓扑；在观察交换机52554端口与控制器6633端口之间的Hello时使用wireshark，需要将过滤器改为openflow_v6才能看见数据包；使用一次后没有进行清除就会出现无法获取OFPT_PORT_STATUS包的情况，需要使用重建拓扑重建前先使用sudo mn -c命令。
