深入解析：1 四种防反接电路——multisim仿真

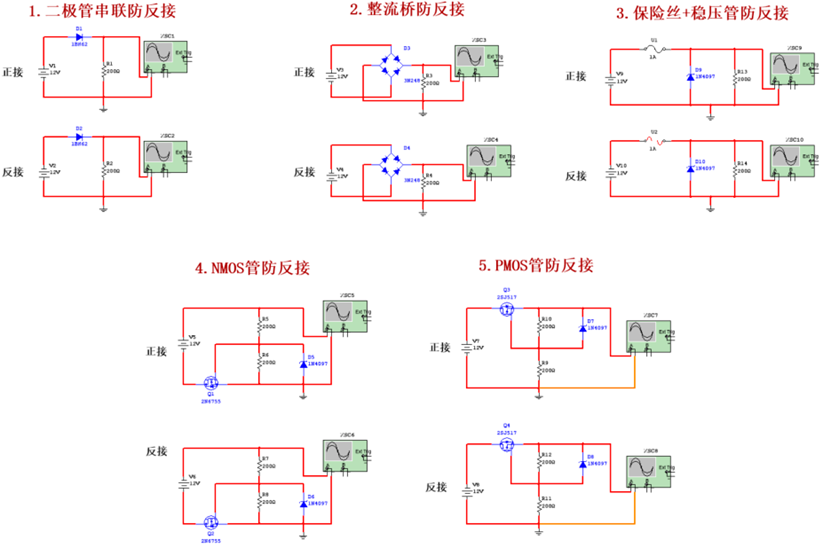

四种防反接电路

更多内容可点击——>

硬件工程师成长之路——知识汇总(持续更新)

硬件工程师成长之路——知识汇总(持续更新)

硬件工程师成长之路——知识汇总(持续更新)

摘要：防反接电路可防止电源反接损坏器件，主要有四种方案：1）二极管串联（低成本，适用小电流）；2）整流桥（无极性输入，但效率低）；3）保险丝+稳压管（低损耗但需更换）；4）MOS管方案（大电流、高效率，主流选择）。选型需考虑电流、压降和成本，MOS管因其低导通电阻（毫欧级）成为大电流应用的首选。口诀："小电流二极管，大电流用MOS"可高效指导设计。（150字）

防反接电路用来避免电源正负极接反烧毁后级器件，常见完成方式有 4 种，按“成本/损耗/电流能力”由低到高排序如下

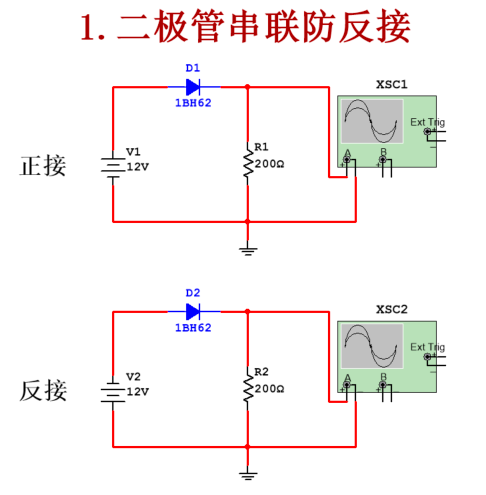

1. 二极管串联（小电流、低成本）

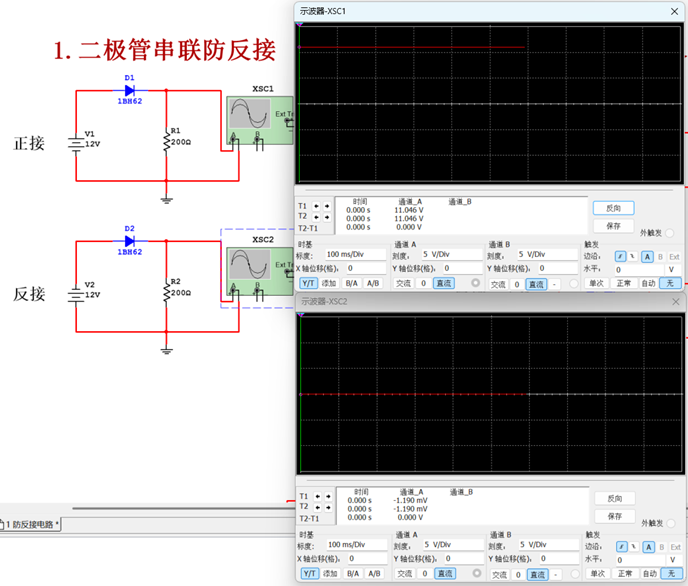

原理图及仿真图

• 原理
