基于TIM定时中断的----输出比较 - 详解

一、输出比较与PWM简介

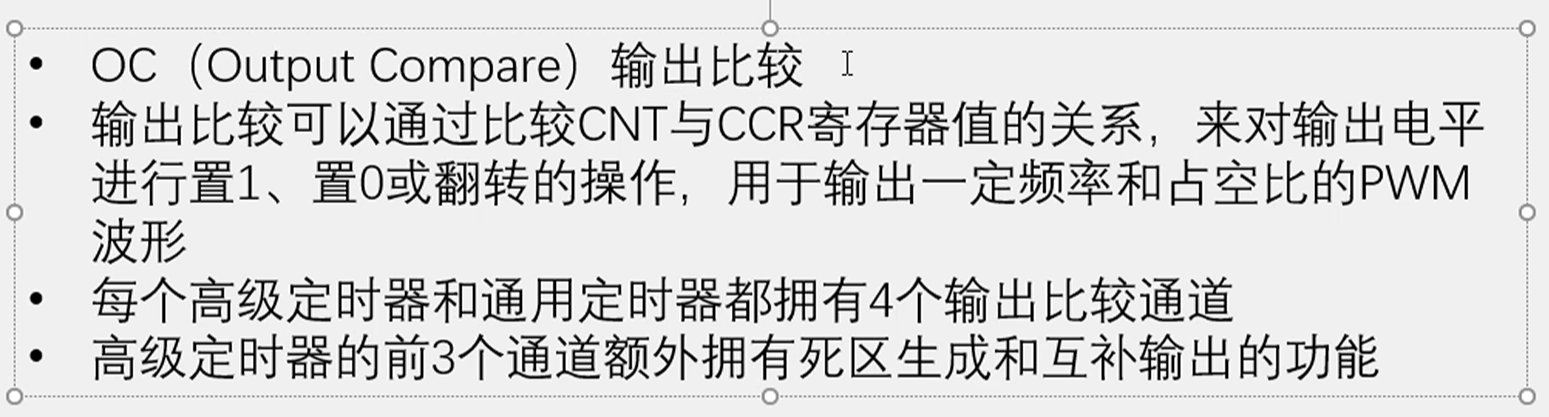

1、输出比较简介

主要用来输出PWM波形，PWM波形为驱动电机的必要条件；

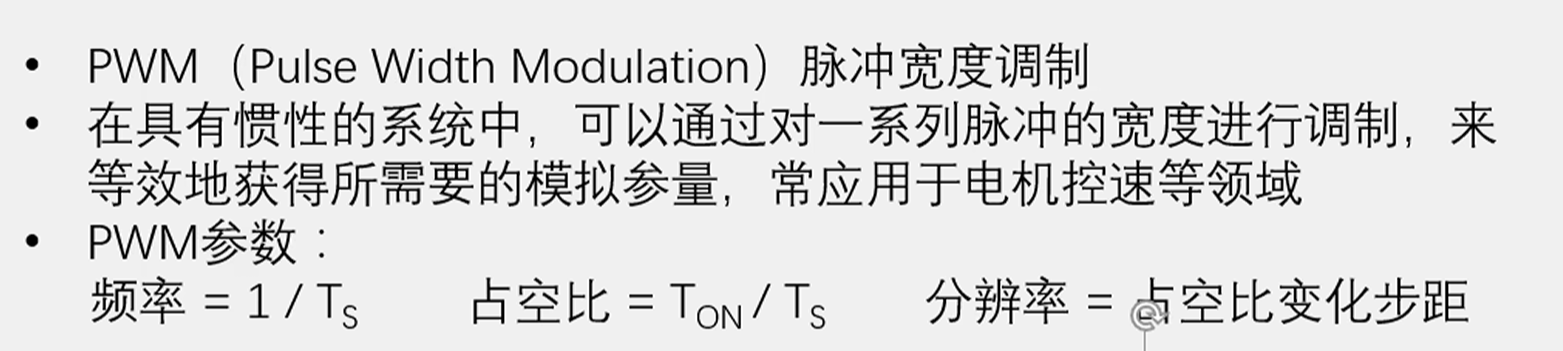

2、PWM简介

PWM应用场景必须为惯性系统中；

原本LED只有完全亮和完全灭两种情况，但是通过PWM就可以实现LED的控制LED的亮度大小；

占空比决定了PWM等效出来的模拟电压的大小；

占空比越大，那等效的模拟电压就越趋近于高电平；

反之，那等效的模拟电压就越趋近于低电平；一般呈线性；

：就是PWM 是 Pulse Width Modulation 的缩写，中文叫脉冲宽度调制。简单说，它就是一种按固定频率输出高低电平脉冲的技术，核心特点

1. 脉冲的周期固定（也就是频率不变）；
2. 脉冲的高电平持续时间（脉冲宽度）可以调节。

我们常用 占空比来描述 PWM 的关键参数：

占空比 = 一个周期内高电平时间 ÷ 整个周期时间 × 100%

举个例子：

• 周期是 10ms，高电平持续 5ms → 占空比 50%；
• 周期是 10ms，高电平持续 2ms → 占空比 20%；
• 高电平持续 10ms → 占空比 100%（相当于一直输出高电平）；
• 高电平持续 0ms → 占空比 0%（相当于一直输出低电平）。

在单片机（比如 STM32）中，PWM 通常由定时器配合 GPIO 口生成，属于单片机的常用外设功能。

A、PWM 为什么能控制 LED 亮度

核心原理是 人眼的视觉暂留效应 + LED 的导通特性。

1. LED 的导通特性LED 是电流驱动器件，有电流利用就亮，没电流就灭。当 PWM 输出高电平时，LED 回路导通，LED 发光；当 PWM 输出低电平时，LED 回路截止，LED 熄灭。

2. 视觉暂留效应人眼的视觉暂留时间约为1/24 秒，倘若 PWM 的频率足够高（比如 1kHz 以上），LED 的 “亮 - 灭” 切换速度会远超人类视觉感知的极限，我们看到的就不是闪烁的灯，而是持续发光的灯。

3. 占空比决定亮度亮度本质是单位时间内 LED 发光的 “有效时长”：

   • 占空比 越高→ 一个周期内高电平时间越长 → 单位时间内发光时间越长 → LED 越亮；
   • 占空比 越低→ 一个周期内高电平时间越短 → 单位时间内发光时间越短 → LED 越暗。

比如：

• 占空比 100% → LED 一直亮 → 最亮；
• 占空比 10% → LED 只在 10% 的时间发光 → 很暗。

补充：实际电路注意事项

• 直接用单片机 PWM 口驱动 LED 时，要串联限流电阻，防止电流过大烧坏 LED 或单片机引脚；
• 如果驱动大功率 LED，应该加三极管或 MOS 管做开关放大。

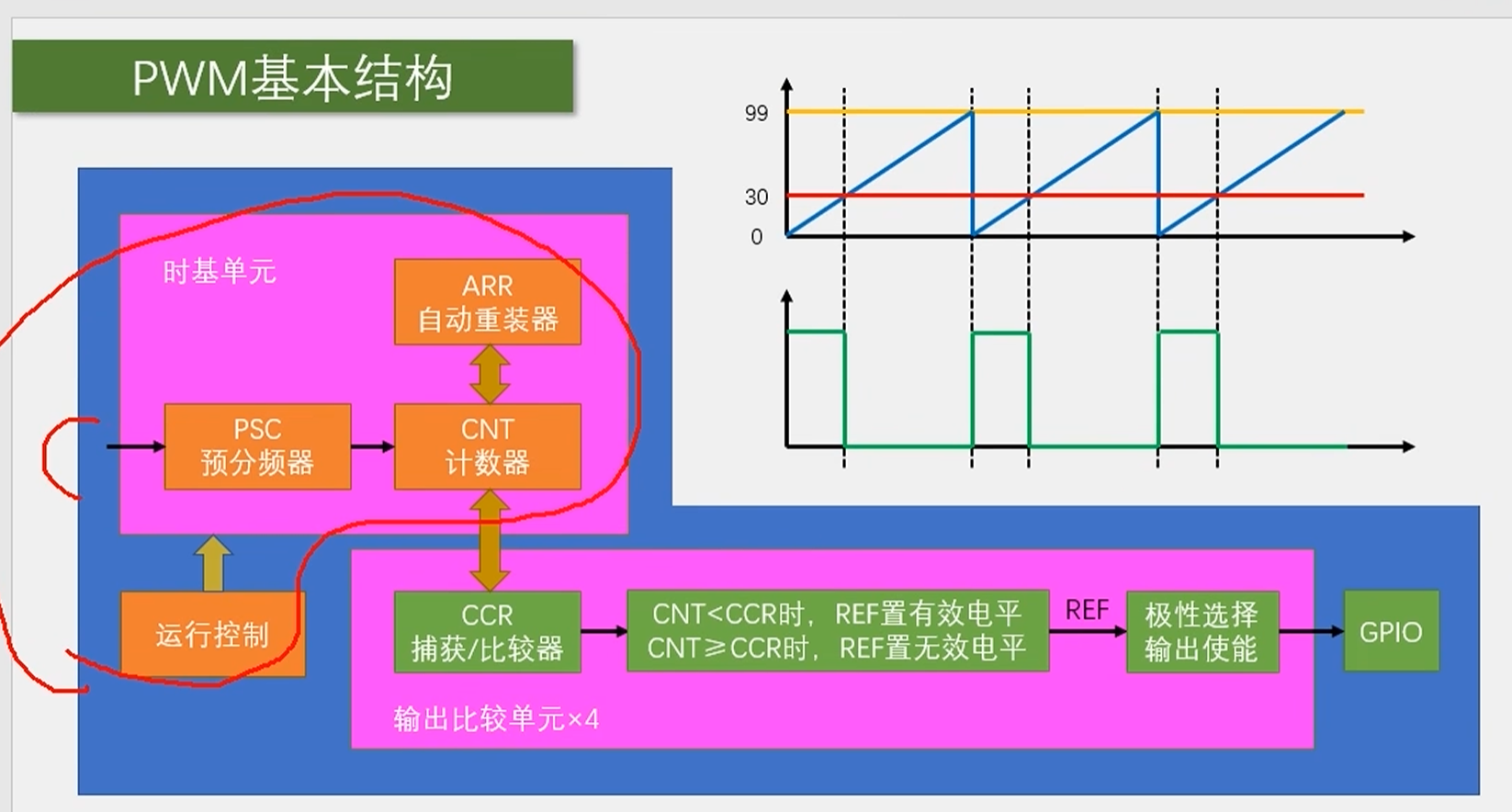

B、PWM基本结构

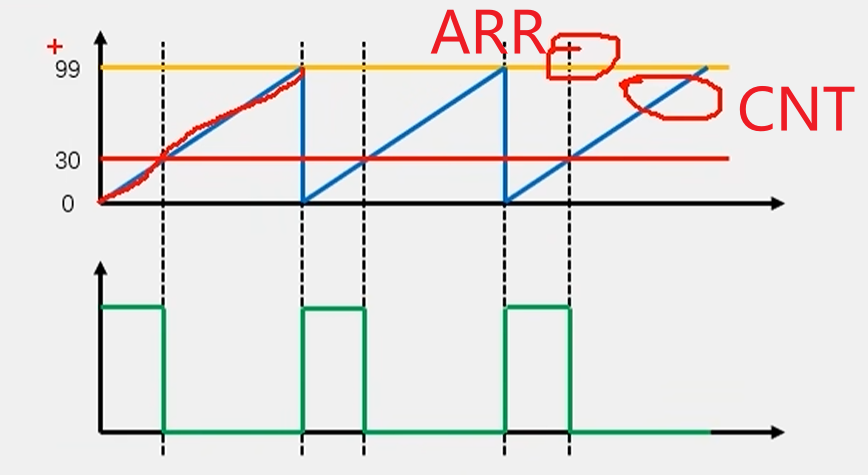

C、PWM参数计算

二、输出比较模式

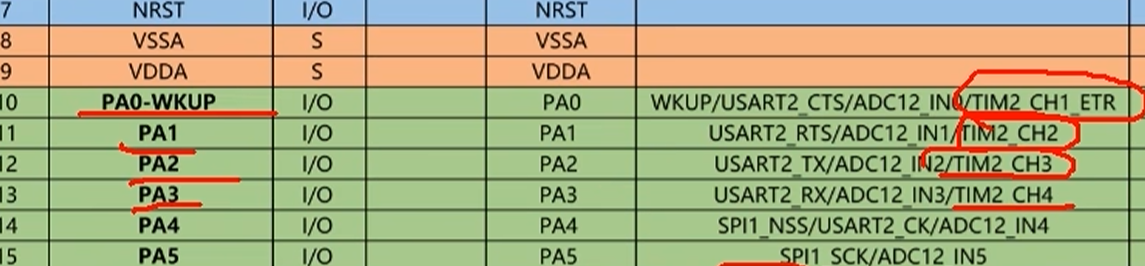

1、输出比较通道

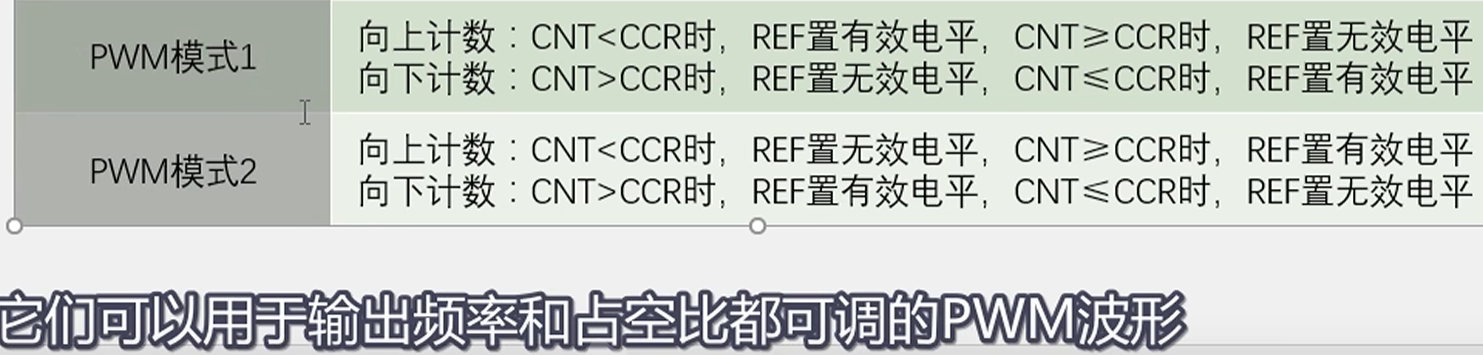

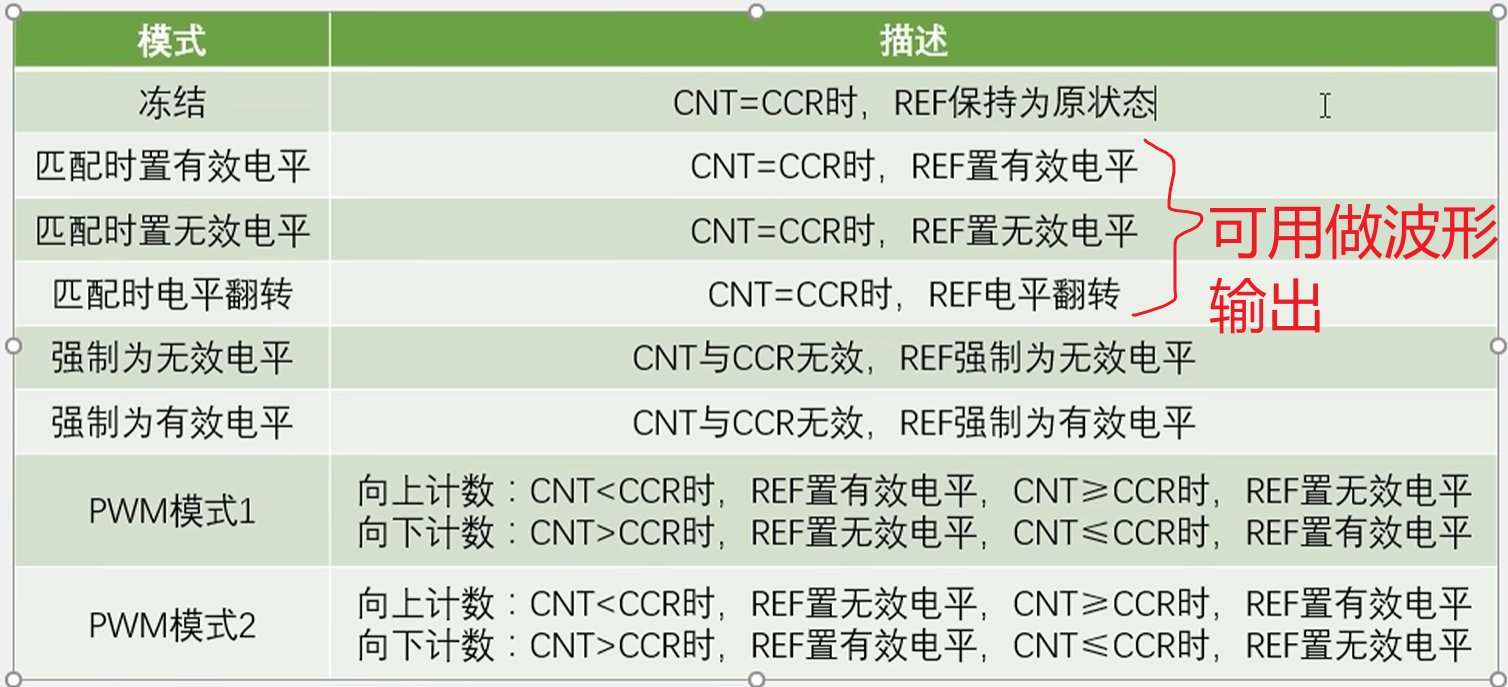

2、输出比较8种模式

三、外部设备

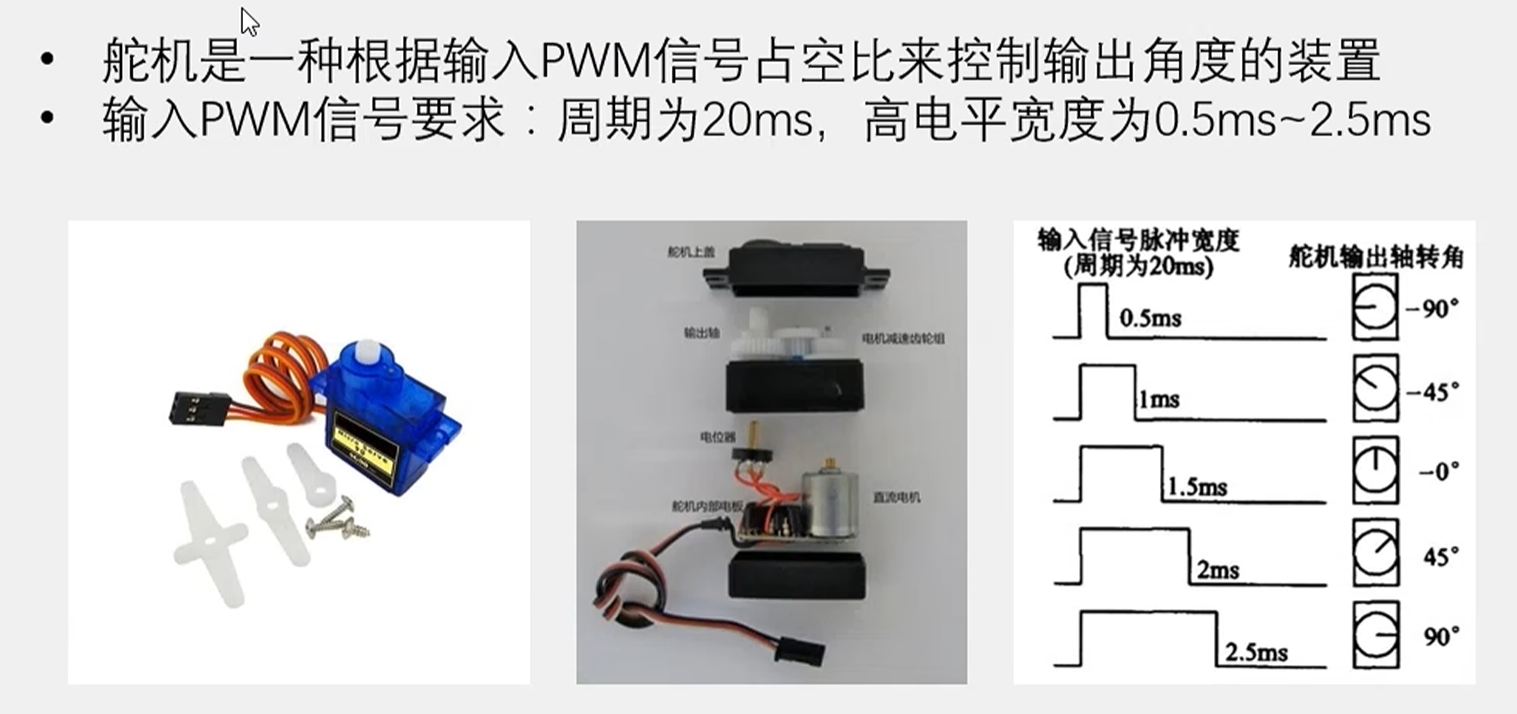

1、舵机

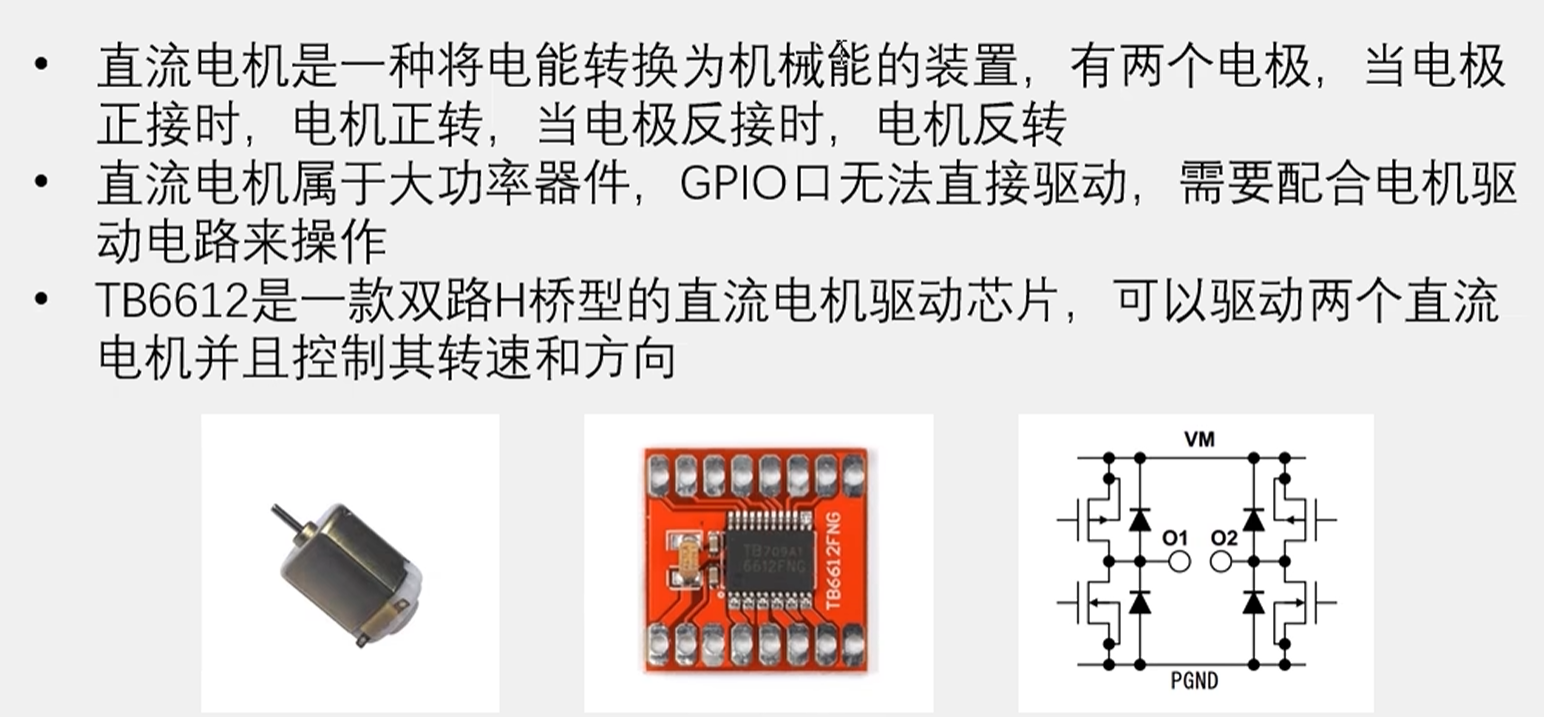

2、直流电机及驱动

四、输出比较的代码部分

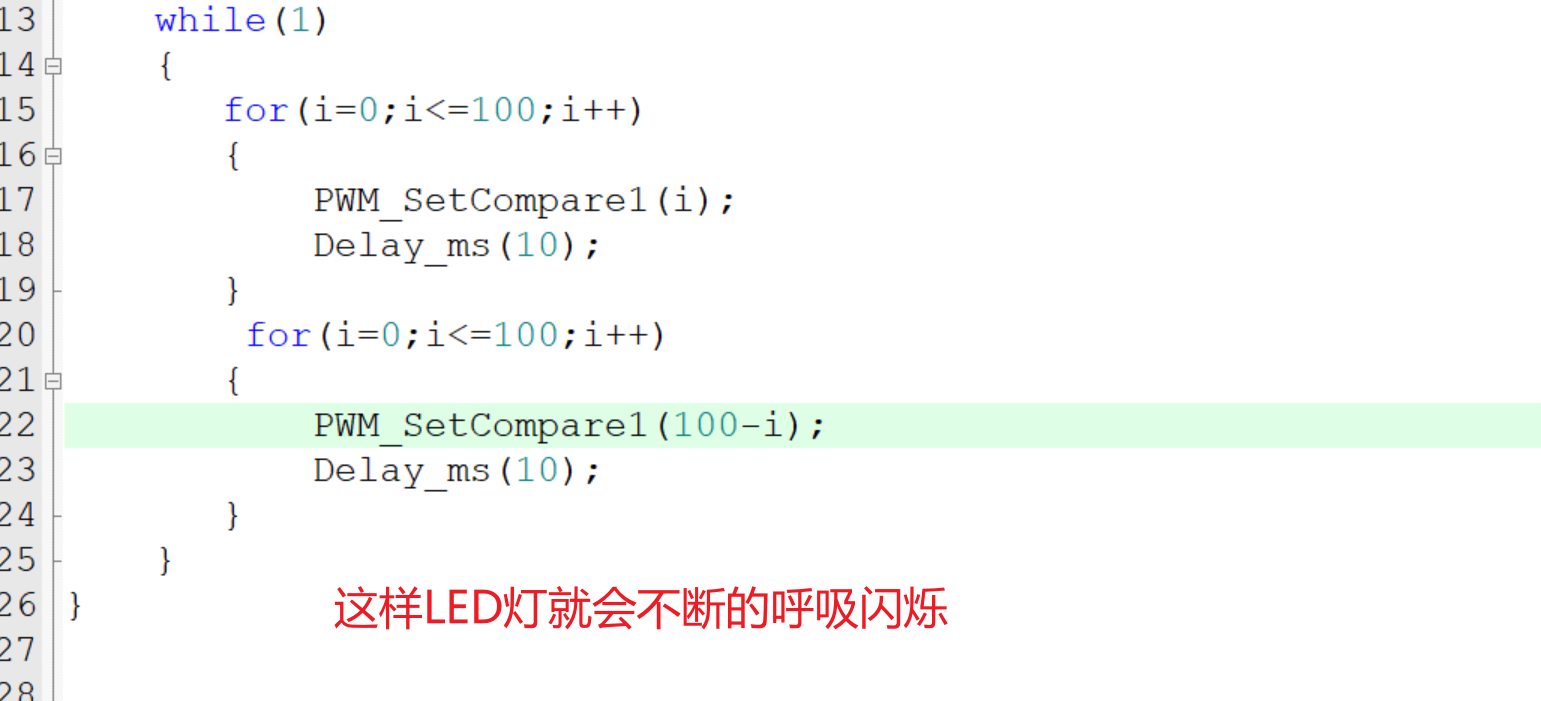

1、PWM控制LED呼吸灯

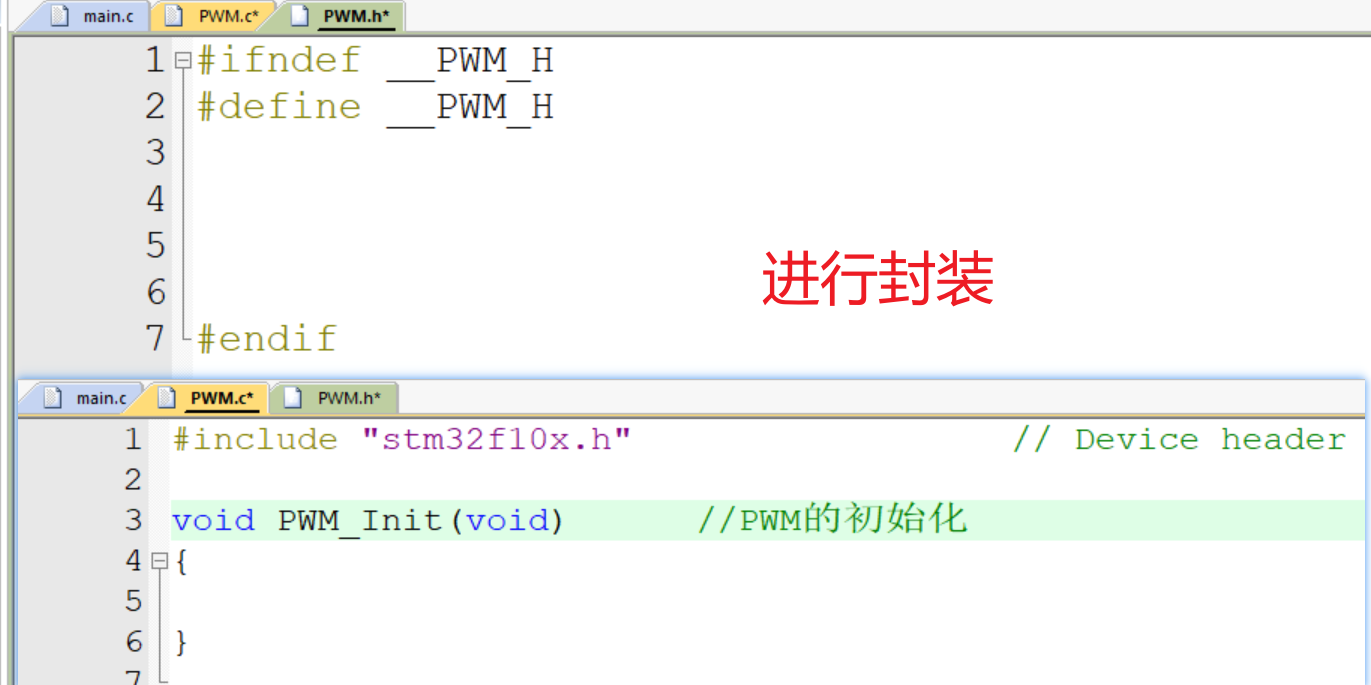

还是和之前一样一样的，进行封装，新建.c和.文件；

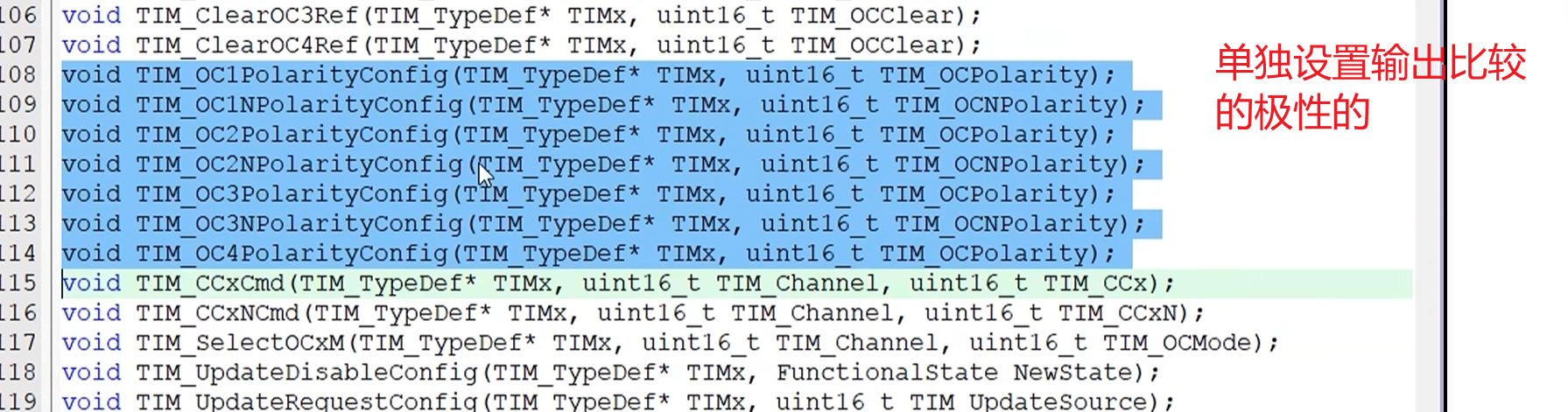

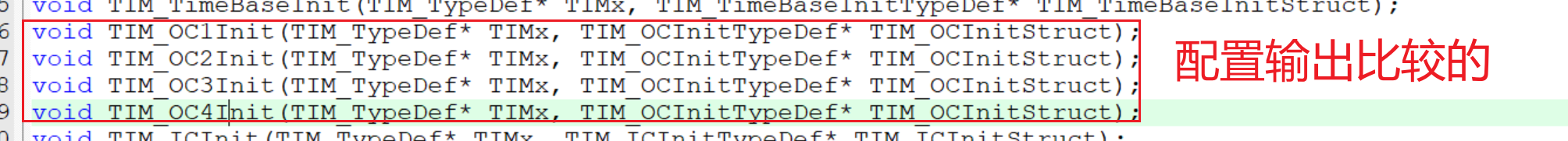

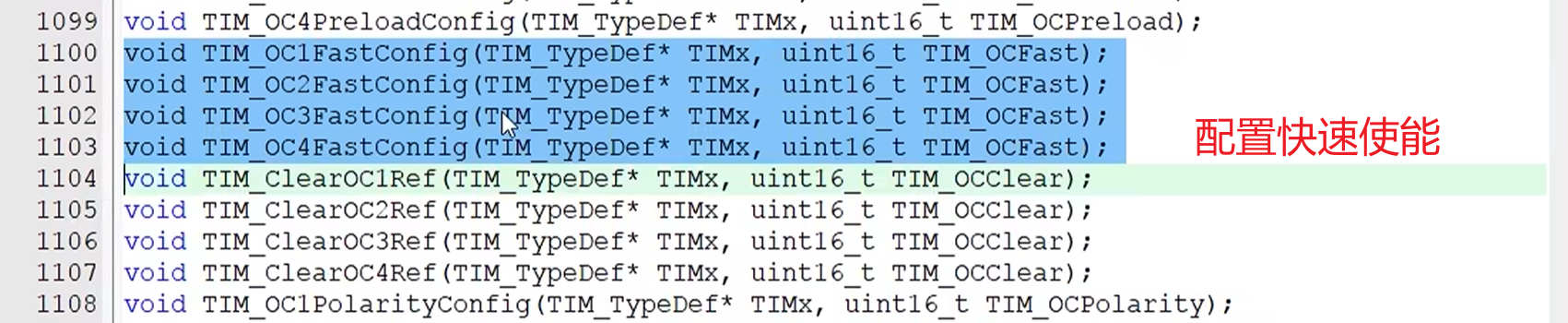

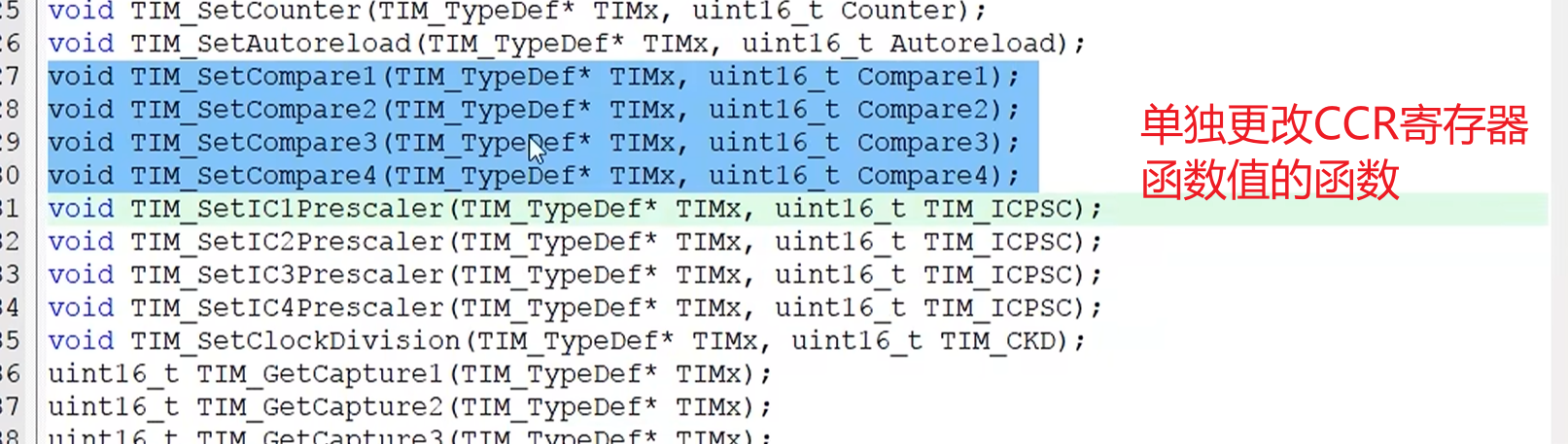

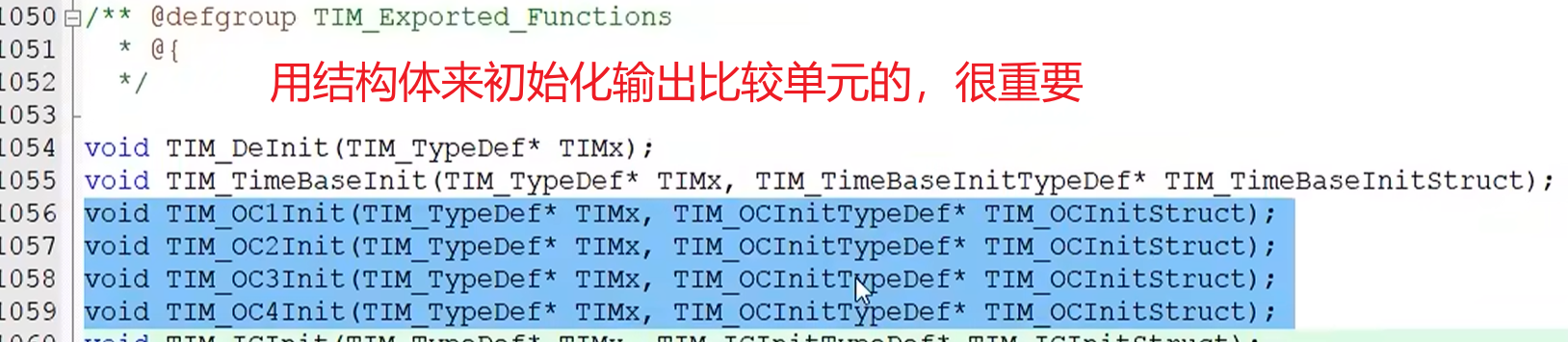

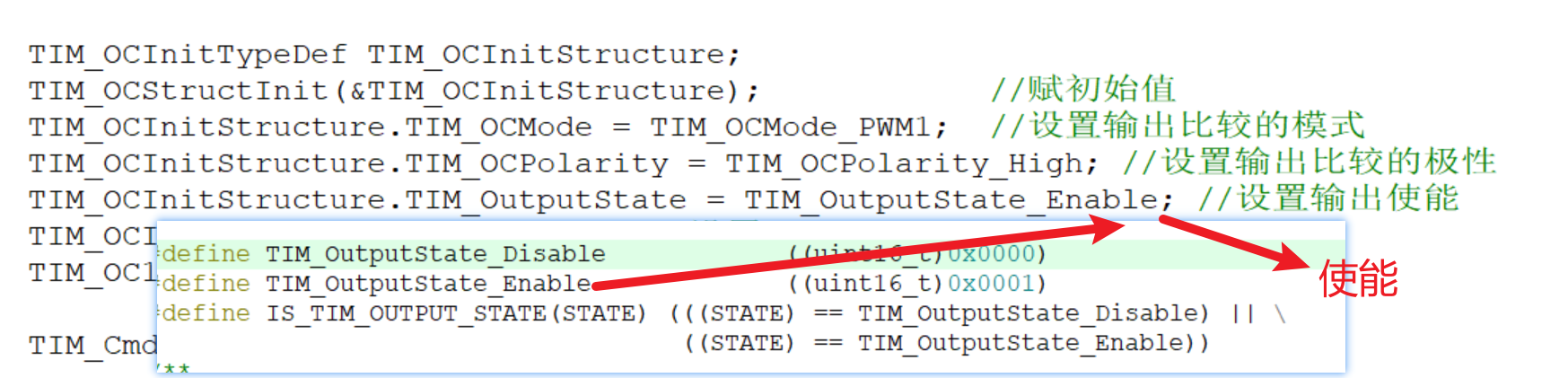

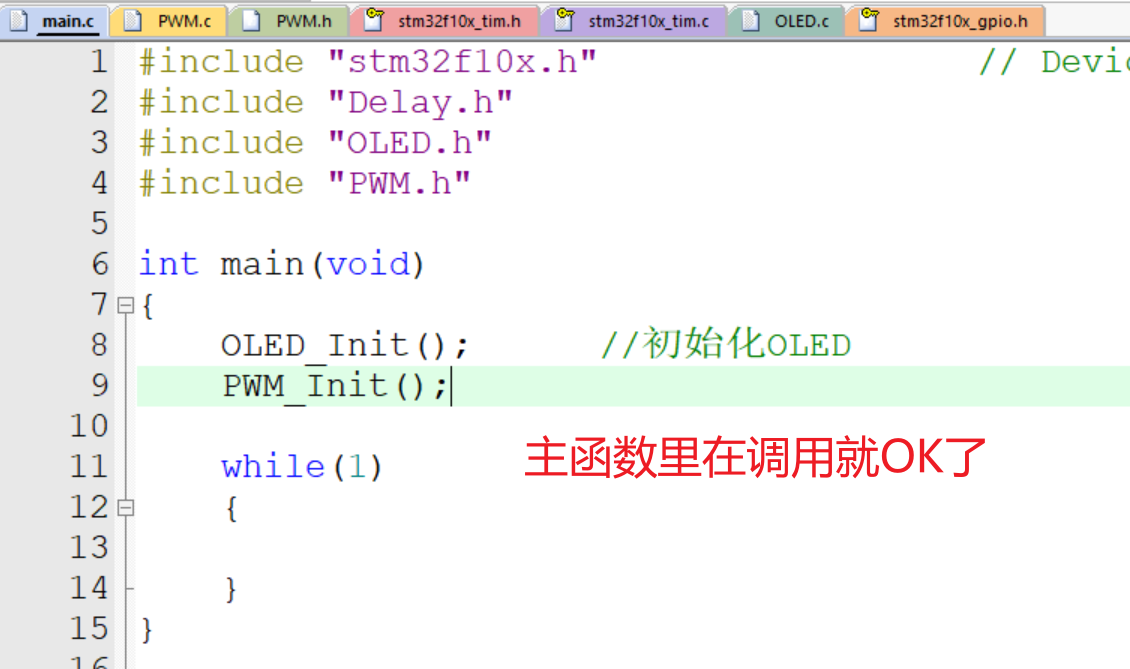

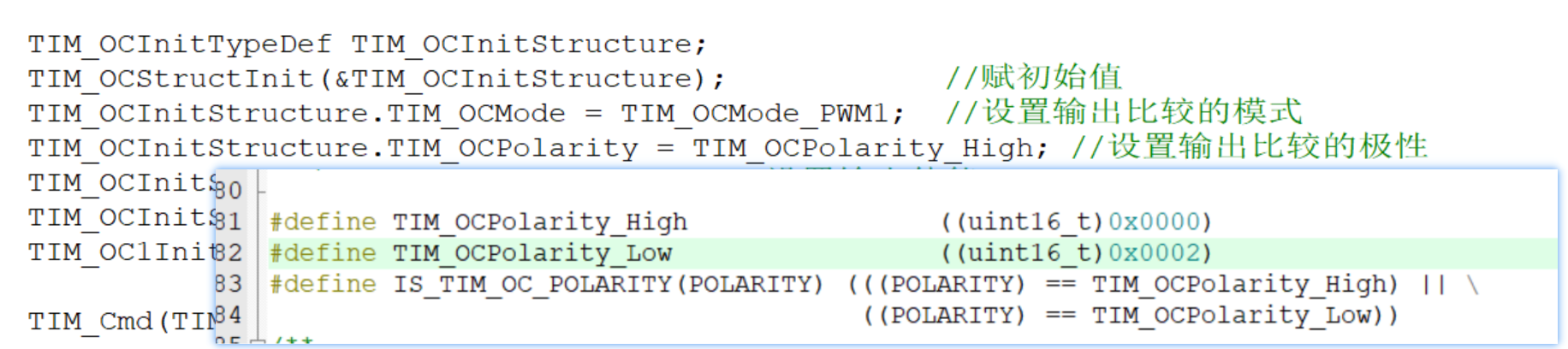

A、函数介绍

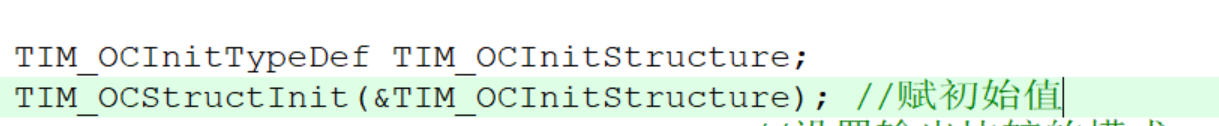

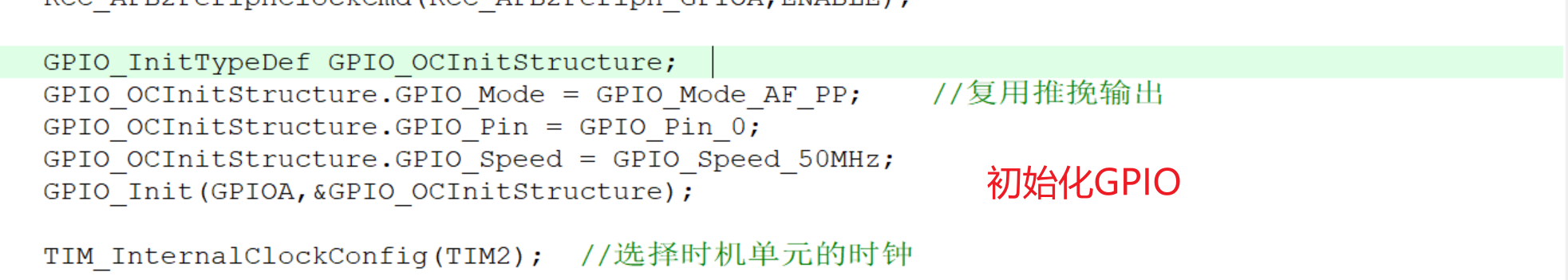

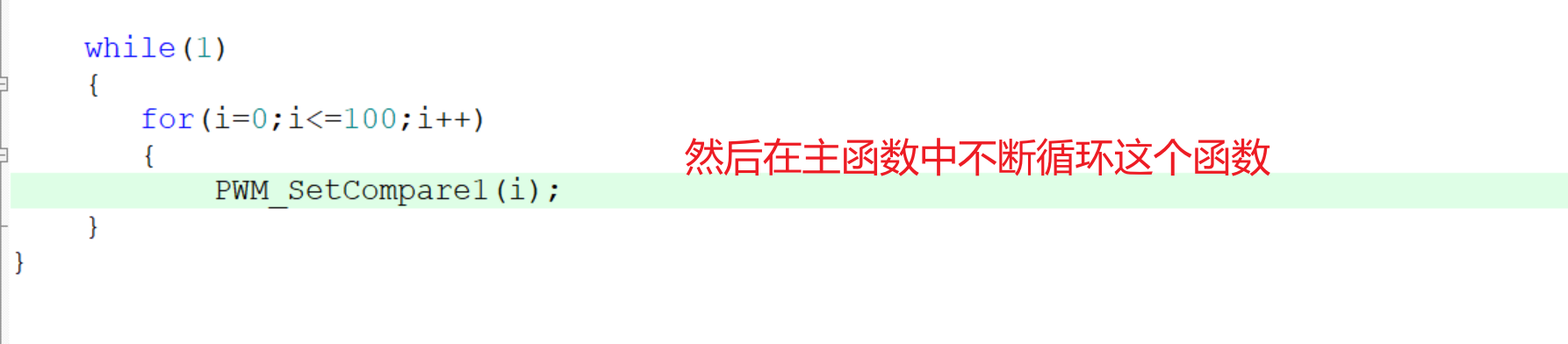

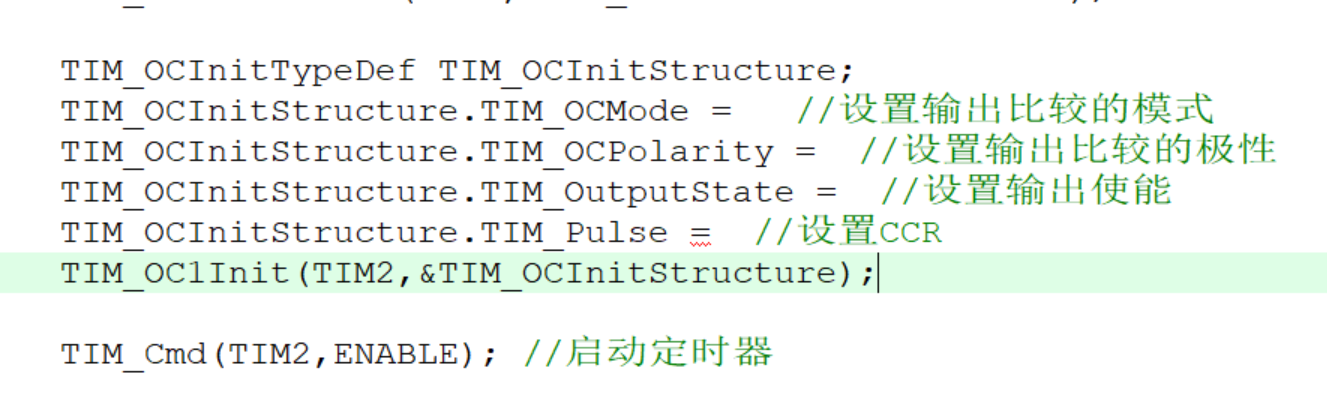

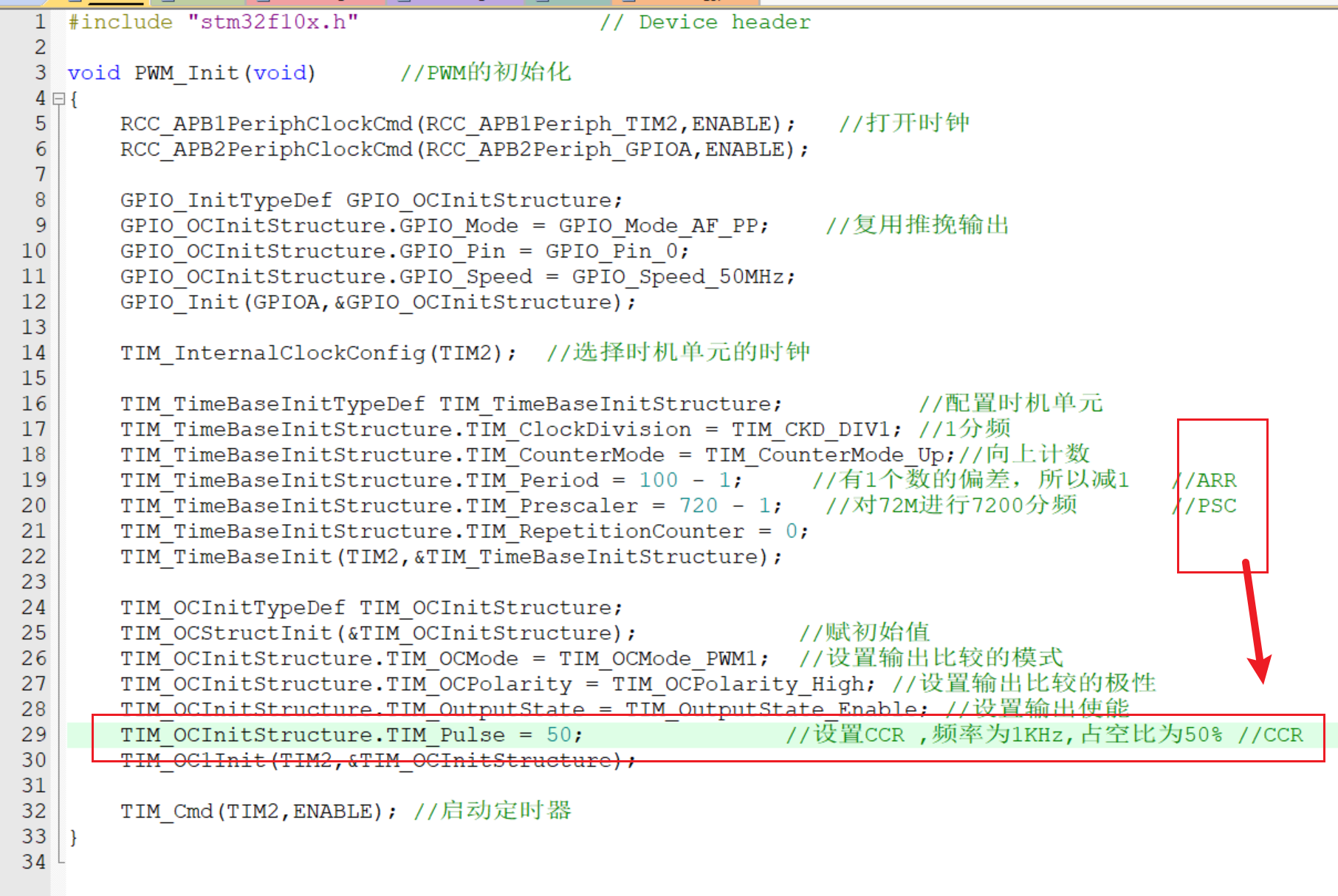

B、代码编写

这样LED就被点亮了，并且以1KHz的频率闪烁，

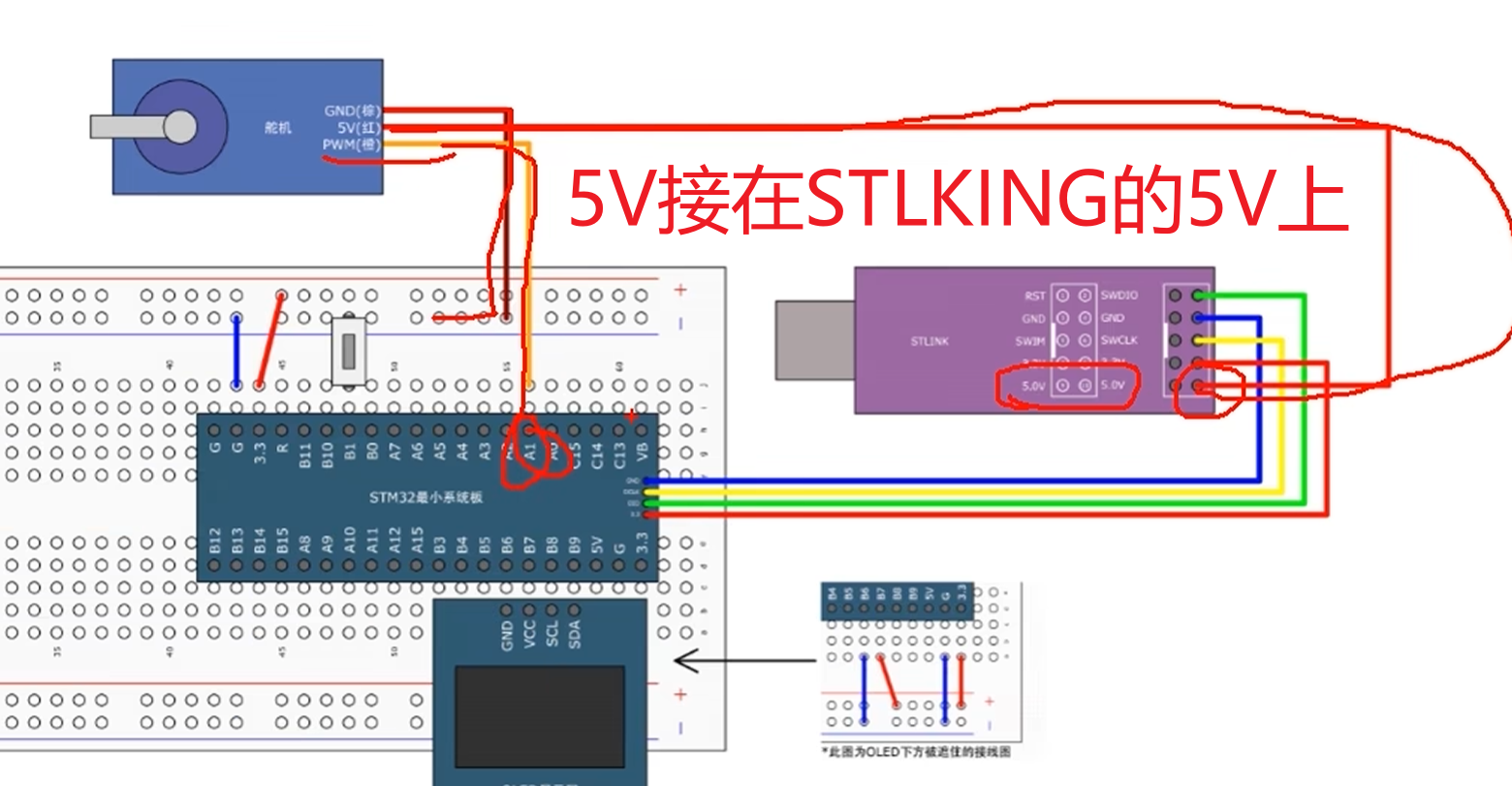

2、PWM舵机

代码与上面的结构一样；

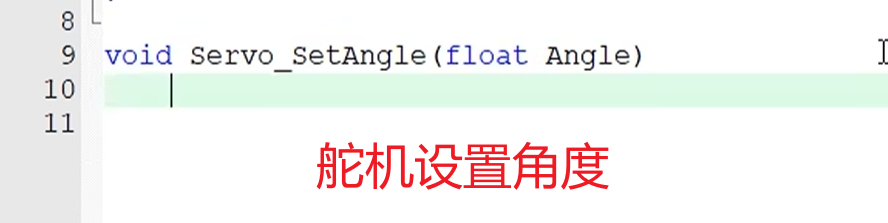

A、创建舵机的模块，进行封装

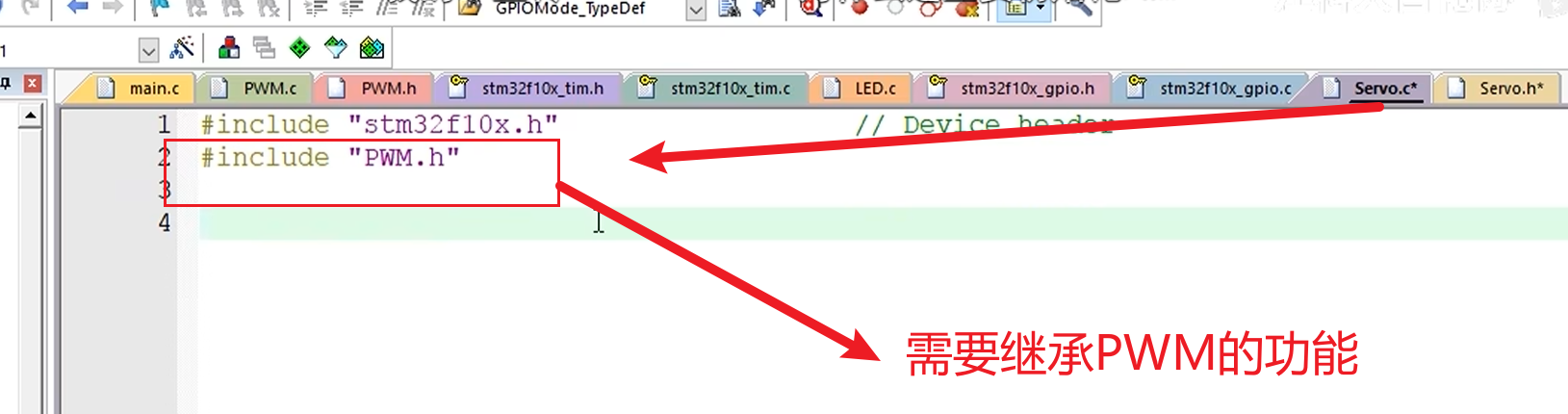

和上面一样，进行.c与.h文档的创建，命名为servo；就是还

一样的；就是固定部分也

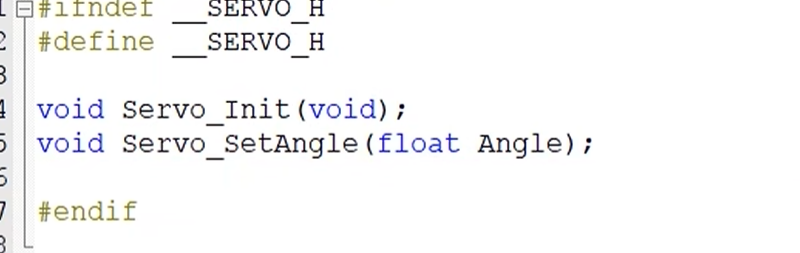

这样就封装好了；在放到.h档案中进行声明；

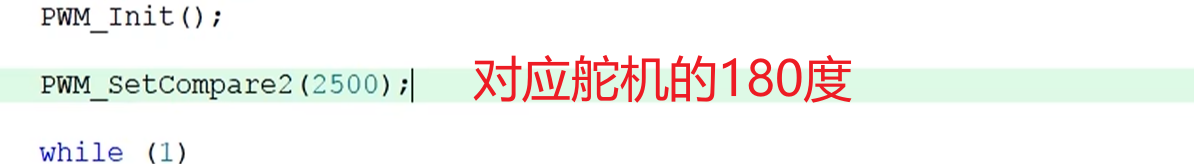

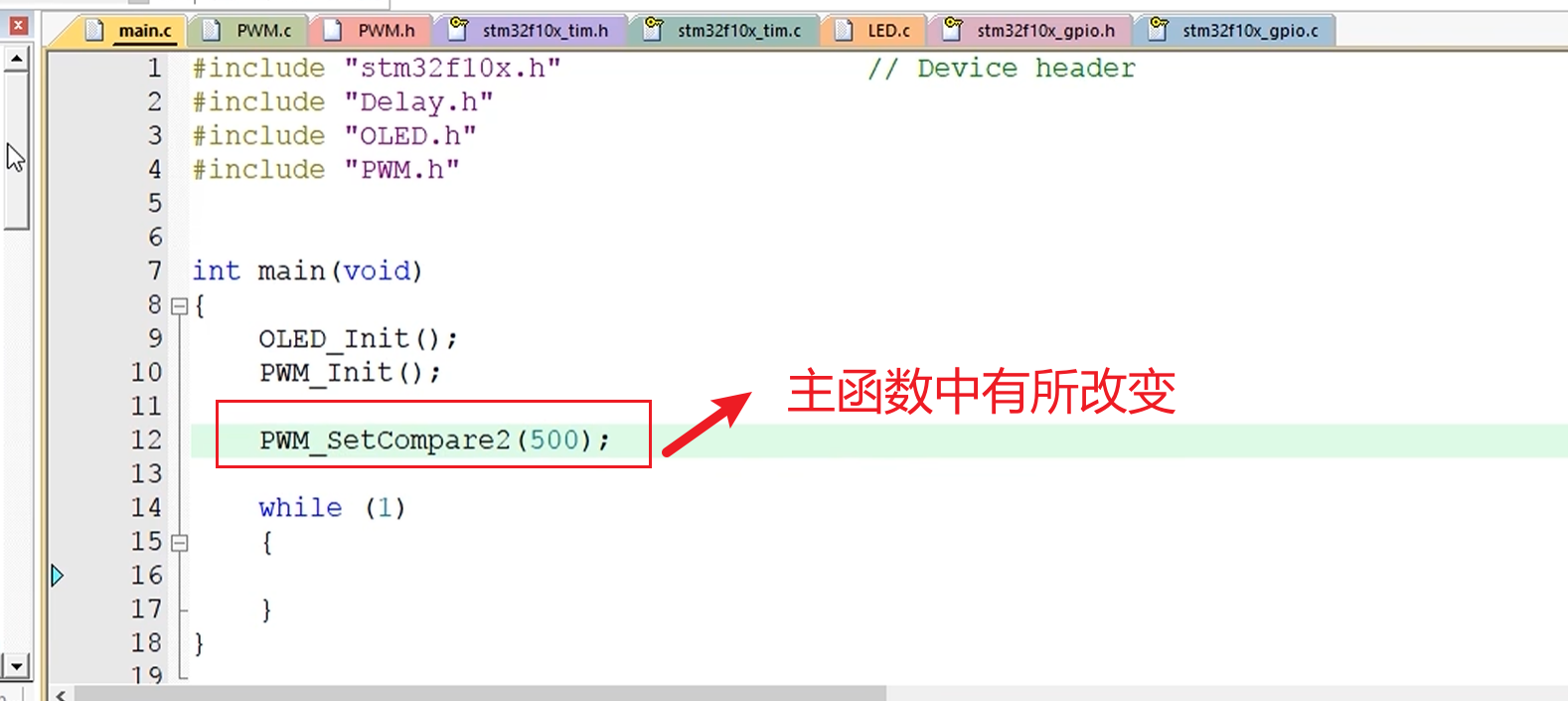

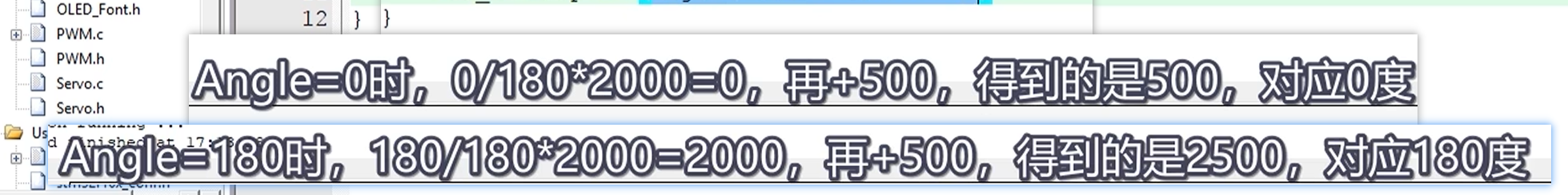

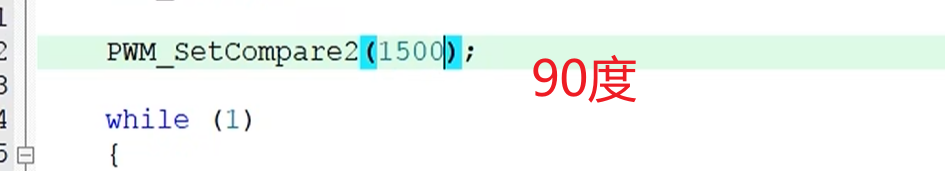

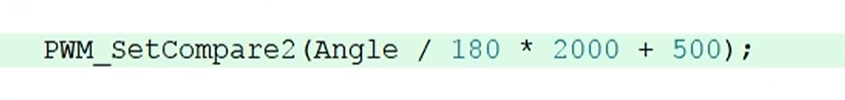

B、主函数中的编写

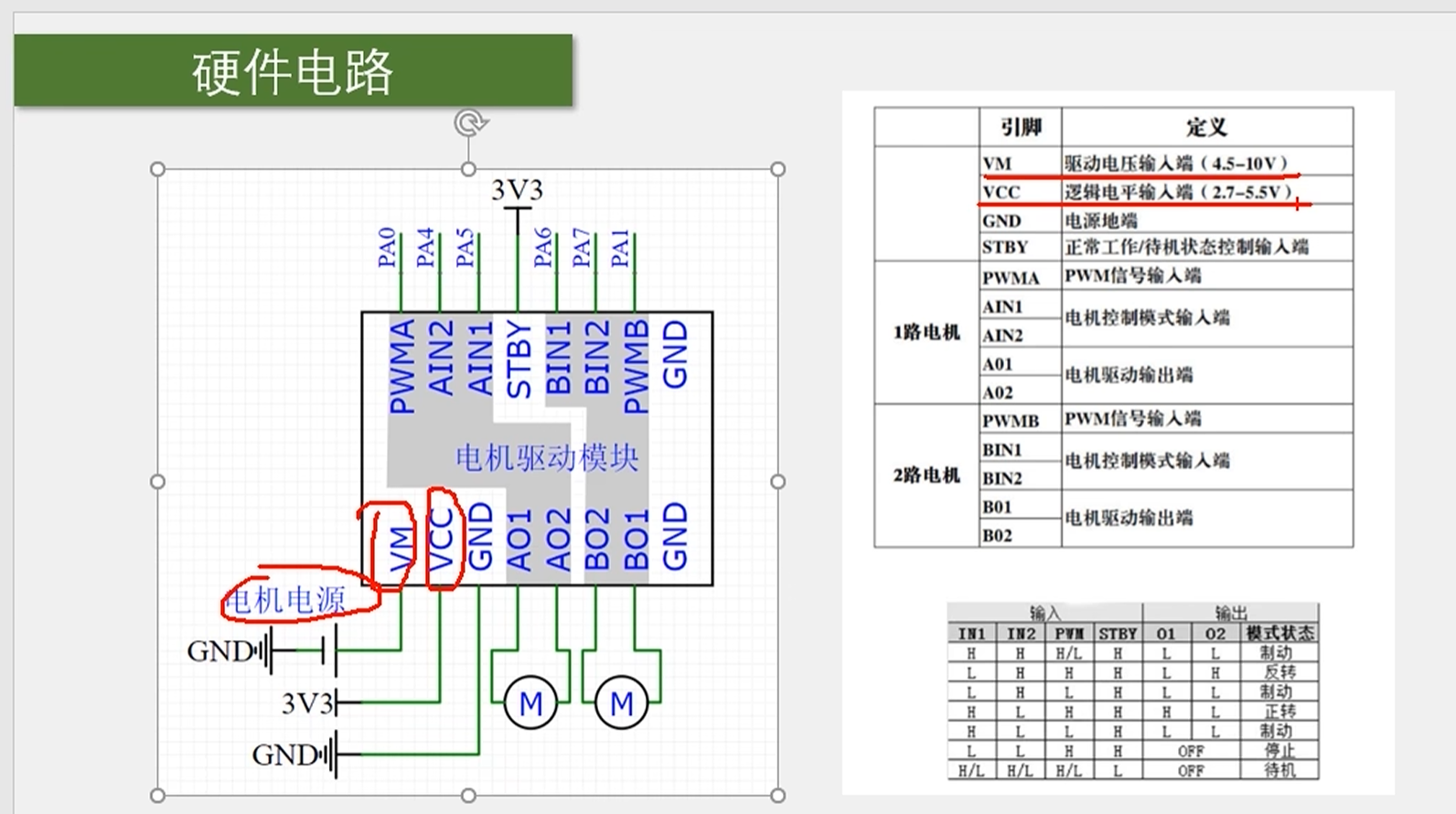

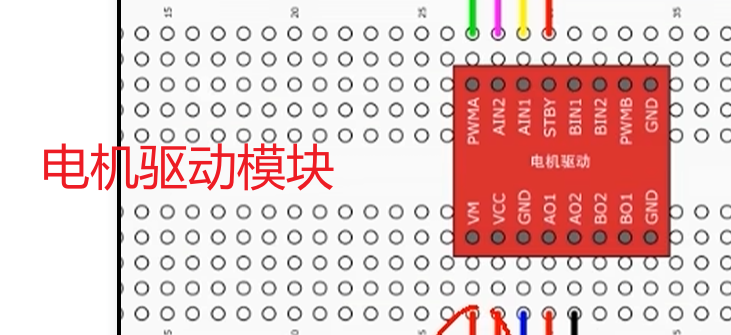

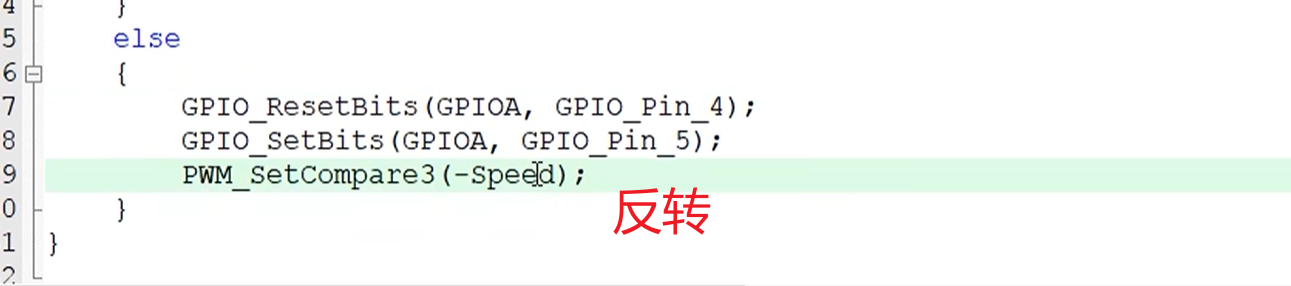

3、PWM驱动电机

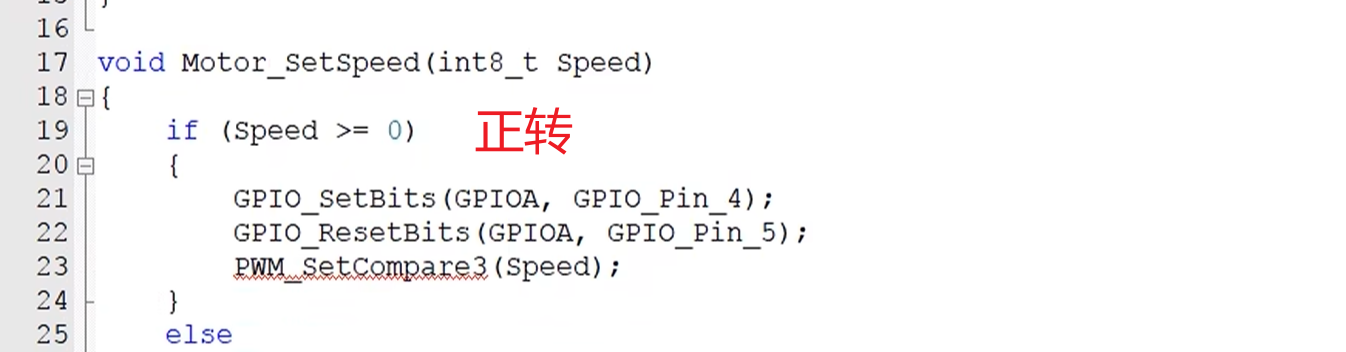

A、进行封装

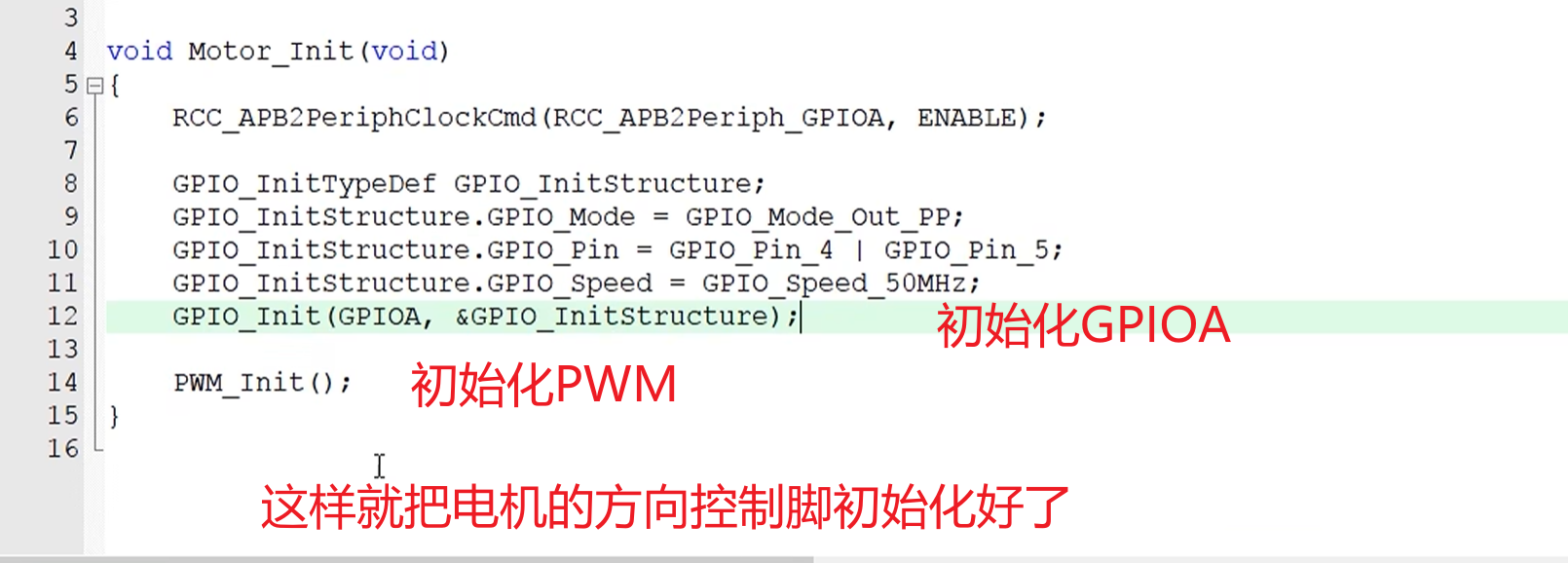

进行.c与.h文件的创建；笃固定部分一样；

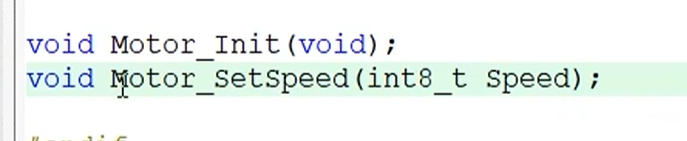

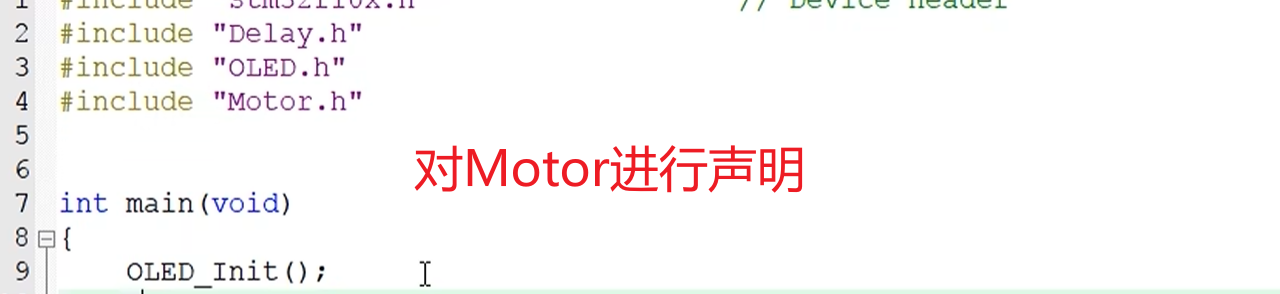

接着放在头文件中进行声明，.h文件中；

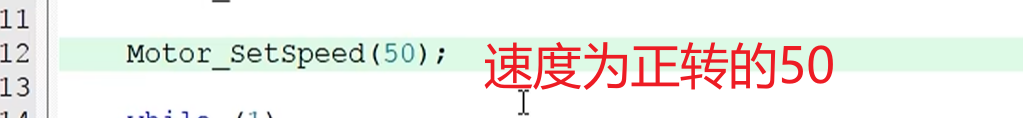

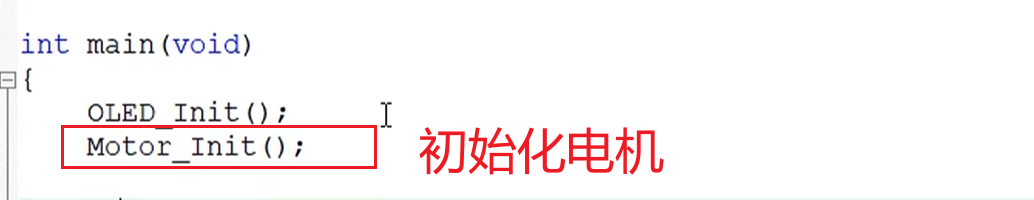

B、主函数中的编写
