《一本书读懂TCP/IP》第六章：TCP/IP网络路由手艺
核心思想：
本章揭示了数据包在网络中的完整旅程。该旅程分为两大阶段：
局域网内阶段： 数据在本地网络（如公司、家庭）中如何被逻辑组织和高效转发。这由VLAN和中继手艺 主导。
跨网络路由阶段： 数据如何跨越不同网络（如从你家到百度服务器）找到最终路径。这由IP路由技术 主导。
第一部分：局域网内的逻辑组织——VLAN与中继
一、 为什么需VLAN？
在传统的单一局域网中，所有设备处于同一个广播域，导致：
广播风暴风险高，性能低下。
安全性差，数据易被监听。
管理僵化，设备位置与网络策略绑定。
想象一个公司，市场部、财务部和研发部的员工都混在同一个办公区，连接到同一台交换机上。
广播问题：
任何一个设备发出的广播帧（如ARP请求），都会被交换机转发给所有其他端口上的所有设备。
后果：浪费网络带宽，所有设备都要处理与自己无关的广播信息，降低了网络效率。
安全问题：
由于所有设备在同一个广播域，理论上，市场部的电脑可以嗅探到财务部电脑的通信流量，存在内容泄露风险。
管理不灵活：
倘若想把财务部人员调整到新的物理位置，可能需要重新布线并更改交换机端口配置，非常麻烦。
VLAN就是为了解决这些问题而生的。
VLAN的诞生，就是为了打破物理位置的束缚，构建逻辑上的网络分区。
VLAN就是二、什么
定义：
VLAN是一种通过软件配置，在一台或多台交换机上逻辑地划分出多个广播域的技术。
同一个VLAN内的设备，就像连接在同一个独立的虚拟交换机上，可以相互通信。
不同VLAN之间的设备，默认无法直接通信，就像它们处在完全不同的物理网络中一样。
通俗比喻：
把一台大型开放式办公室（一台交换机），用透明的隔音玻璃墙（VLAN）分割成多个独立的小房间（VLAN）。
同一个房间里的人（同一VLAN的设备）可以自由交谈（通信）。
不同房间的人（不同VLAN的设备）默认无法直接听到对方说话，互相隔离。
这种分割是逻辑上的，你可以轻松地把一个人从一个房间调到另一个房间，而无需移动他的工位（物理位置）。

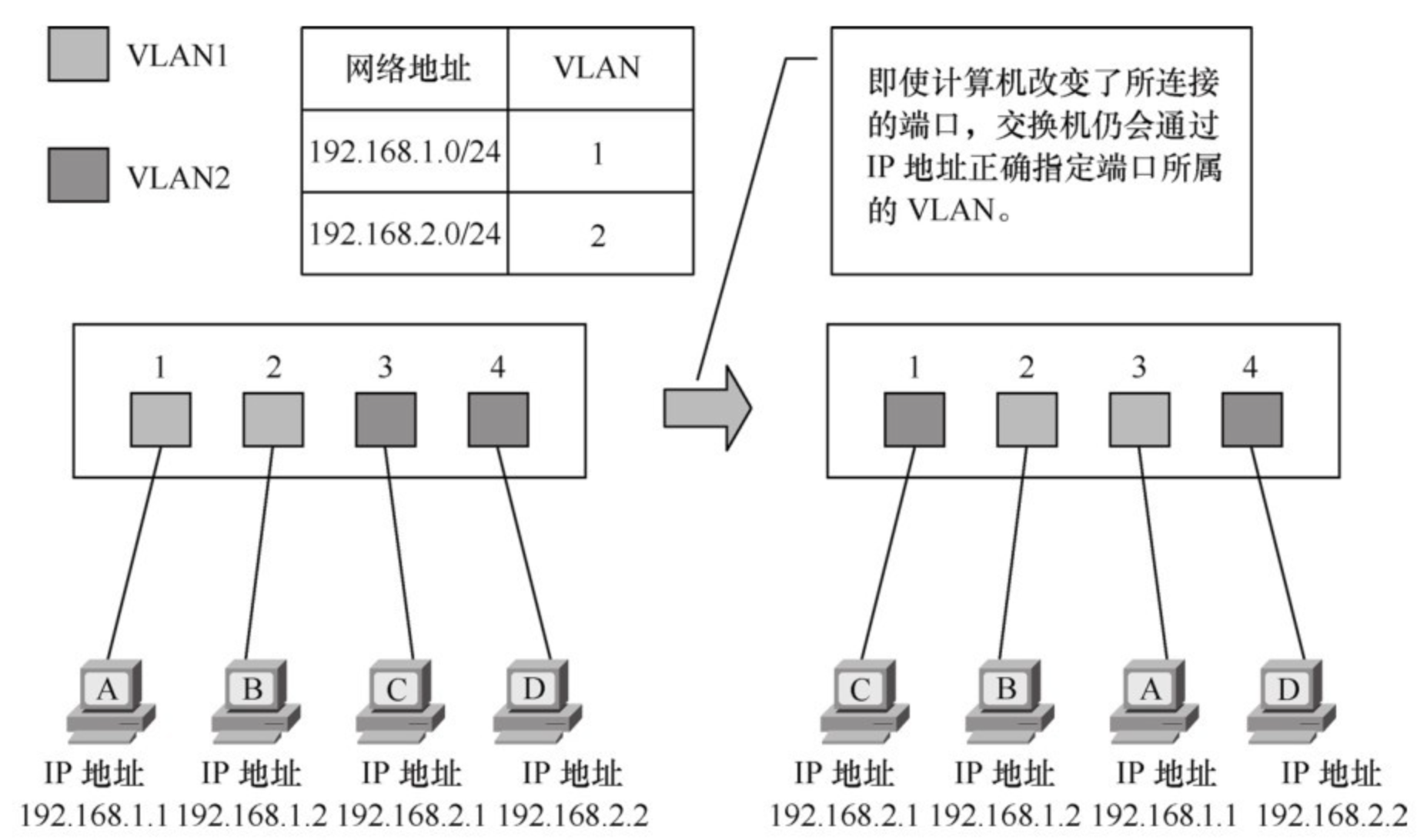

三、VLAN是如何工作的？——基于标签的划分
交换机是如何知道一个信息帧属于哪个VLAN的呢？答案是VLAN标签。
Access接口（接入接口）：
用途： 用于连接终端设备（如电脑、打印机、服务器）。
工作方式：
当数据帧从电脑进入交换机的Access接口时，交换机会根据端口的调整，给这个原始数据帧打上一个本地的VLAN ID标签。
当材料帧从Access接口发回电脑时，交换机会剥离VLAN标签，还原成普通的数据帧。
特点：一个Access端口只能属于一个VLAN。
Trunk接口（中继接口）：
用途： 用于连接两台交换机，以便在一条物理链路上同时传输多个VLAN的资料。
工作方式：
当带有VLAN标签的数据帧需要通过Trunk链路时，交换机会保留其VLAN标签，直接发送。
对端的交换机通过识别这个标签，就知道该将数据帧转发到哪个VLAN。
核心协议：IEEE 802.1Q。这是一个给数据帧打上VLAN标签的国际标准协议。它在标准的以太网帧的“源MAC地址”和“类型”字段之间，插入了4个字节的802.1Q标签头，其中就具备了12位的VLAN ID（可标识4094个VLAN）。
图解：Access与Trunk的工作流程
text
[PC1] (VLAN 10) --(Access端口)--> [交换机A] --(Trunk端口)--> [交换机B] --(Access端口)--> [PC2] (VLAN 10)
流程：
1. PC1发送普通数据帧给交换机A的Access端口（该端口属于VLAN 10）。
2. 交换机A给数据帧打上`VLAN 10`的标签。
3. 交换机A查询MAC表，发现要去往PC2，需要经过Trunk端口。
4. 交换机A通过Trunk链路，将带有`VLAN 10`标签的帧发送给交换机B。
5. 交换机B通过Trunk链路收到带标签的帧，识别出它属于`VLAN 10`。
6. 交换机B查询MAC表，发现PC2连接在另一个Access端口（属于VLAN 10）上。
7. 交换机B**移除**`VLAN 10`的标签，将原始数据帧从Access端口发送给PC2。四、 VLAN与中继核心概念
| 核心概念 | 作用与定义 | 工作方式（关键） | 通俗比喻 |
|---|---|---|---|
| VLAN | 虚拟局域网，借助软件在物理网络之上划分出的逻辑广播域。 | 基于VLAN ID来区分不同的逻辑网络。 | 用透明隔音玻璃墙把大办公室分成多个独立部门房间。 |
| Access接口 | 连接终端设备（PC、打印机）的交换机端口。 | 接收数据时：打上该端口配置的VLAN标签。 发送数据时：剥离VLAN标签，还原为普通帧。 | 每个房间的房门，只通往一个特定的部门。 |
| Trunk接口 | 连接交换机之间或交换机与路由器的端口。 | 始终保留并识别VLAN标签，允许一条物理链路上传输多个VLAN的数据。 | 连接各楼层的走廊/电梯，所有人都走这里，但凭工牌去往不同楼层。 |
| VLAN标签 | 用于标识数据帧属于哪个VLAN的标记。 | 遵循 IEEE 802.1Q协议，在标准以太网帧中插入4字节的标签头，内含12位VLAN ID。 | 员工的部门工牌，在公共区域（Trunk）凭此识别身份和目的地。 |
VLAN通信规则：
同一VLAN内：设备许可直接在二层通信，就像在同一个真实的局域网里一样。
不同VLAN间：默认无法直接通信。必须通过路由器或三层交换机进行三层路由才能互通。这提供了天然的安全隔离。
VLAN的核心价值：
安全隔离：不同部门（如财务、市场）信息逻辑隔离。
广播控制：将广播限制在每个VLAN内部，提升性能。
灵活管理：员工换工位只需更改交换机端口VLAN配置，无需改动网线。
第二部分：跨网络的路径寻找——IP路由技术
当数据包需要离开本地网络（跨越VLAN或去往互联网）时，路由技术开始发挥作用。
一、 路由的基本概念
路由：指导IP数据包从源网络穿越中间网络到达目标网络的路径选择过程。
路由器：执行路由任务的网络设备，工作在网络层。
比喻： 路由器是城市间的交通枢纽，负责查看数据包的“目标地址”（IP地址），并决定它应该开往哪个“出口”（下一跳）。
二、 路由表：路由器的“导航地图”
1. 路由器的决策核心是一张路由表，其主要条目包括：
目的网络： 要去的目标网络地址（如
192.168.2.0/24）。下一跳：下一个路由器的IP地址。这是最关键的信息。
出接口：本路由器从哪个物理端口发出。
度量值：路径的“成本”，用于比较优劣。
2. 路由表查询过程（简化）：
当一个数据包到达路由器时，路由器会：
查看数据包IP头中的目标IP地址。
用自己的路由表进行匹配，找到最具体（网络前缀最长）的一条路由。
按照匹配条目的指示，将数据包从指定的接口发给下一跳地址。
通俗比喻：路由表就像你手机导航App里的地图数据。
目的网络= 你要去的小区（如“XX花园”）。
下一跳= 导航告诉你：“前方500米，向右转”。这个“右转”就是通往目的地的“下一跳”动作。
接口= 你用车的哪个轮子转弯（尽管不精确，但可以理解成执行动作的具体部件）。
三、 路由的类型
| 类型 | 工作原理 | 优点 | 缺点 | 适用场景 | 比喻 |
|---|---|---|---|---|---|
| 静态路由 | 由网络管理员手动配置。 | 简单、安全、不消耗设备资源。 | 无法适应网络变化，维护量大。 | 小型网络、末节网络或作为备用路由。 | 死记硬背的固定行车路线。 |
| 动态路由 | 路由器之间运行路由协议，自动学习和更新路由信息。 | 自适应网络变化，自动选择最优路径。 | 配置复杂，占用设备和带宽资源。 | 中大型网络、互联网核心。 | 使用实时在线的智能导航App。 |
四、 动态路由协议分类
内部网关协议： 在一个自治系统内部使用。
OSPF：基于“链路状态”，像绘制一张详细的网络地图，然后各自计算最短路径。适用于大型企业网。
外部网关协议： 在不同自治系统之间使用。
BGP： 是 “互联网的骨架协议”，负责在不同运营商（如电信、联通）之间交换路由信息，更侧重于策略而非速度。
| 核心概念 | 作用 | 通俗比喻 |
|---|---|---|
| 路由 | 为数据包选择路径的过程 | 在立交桥上决定往哪个方向开 |
| 路由表 | 存储路径信息的数据表 | 导航App里的地图数据库 |
| 下一跳 | 路径中的下一个路由器 | 导航指令：“前方路口左转” |
| 静态路由 | 管理员手动配置的固定路径 | 死记硬背的固定路线 |
| 动态路由 | 路由器自动学习并更新的路径 | 实时在线的智能导航App |
| IGP | 在单个组织内部使用的路由协议 | 国内的交通规划部 |
| EGP | 在不同组织之间使用的路由协议 | 国际航线协商协议 |
五、 数据包的完整旅程（结合路由）
让我们把路由技术融入到一个完整的数据包旅程中：
主机判断：否和自己在同一个局域网。就是你的电脑要访问百度服务器。它首先判断目标IP地址
默认网关：如果不在，你的电脑会把数据包发给一个预设的地址——默认网关（就是你家的路由器）。这是你本地网络的“唯一出口”。
路由器接力：
你家路由器（网关）查自己的路由表，发现去往百度的下一跳是你的ISP的某个路由器。
数据包被转发到ISP的路由器。
ISP内部的路由器们依据OSPF等IGP协议，将数据包在内部高效转发到边界。
跨运营商路由：
数据包到达你所在ISP网络的边界路由器。
边界路由器通过BGP协议，知道去往百度服务器所在的网络，需要依据另一个ISP（比如百度的运营商）的网络。
数据包被“移交”给下一个ISP的网络。
到达目的地：最终，数据包进入百度服务器所在的网络，该网络内部的路由器再将其最终送达百度服务器。
| 核心概念 | 作用 | 通俗比喻 |
|---|---|---|
| 路由 | 为数据包选择路径的过程 | 在立交桥上决定往哪个方向开 |
| 路由表 | 存储路径信息的数据表 | 导航App里的地图数据库 |
| 下一跳 | 路径中的下一个路由器 | 导航指令：“前方路口左转” |
| 静态路由 | 管理员手动配置的固定路径 | 死记硬背的固定路线 |
| 动态路由 | 路由器自动学习并更新的路径 | 实时在线的智能导航App |
| IGP | 在单个组织内部运用的路由协议 | 国内的交通规划部 |
| EGP | 在不同组织之间应用的路由协议 | 国际航线协商协议 |
本章总核心：VLAN、路由与三层交换
VLAN间通信的解除：
传统上，得一台独立的路由器，连接各个VLAN，由它进行三层转发。
现代网络中，普遍使用三层交换机。它集成了二层交换和三层路由的功能，可以在交换机内部直接建立VLAN之间的高速路由。
数据包的完整旅程总结：
源主机判断：目标IP是否在同一网段（同一VLAN）？
是： 直接通过二层交换（查MAC表）发送。
否：将数据包发给默认网关（通常是所在VLAN的三层交换机虚拟接口或路由器）。
网关路由查询：网关设备（三层交换机或路由器）查询路由表。
局域网内/VLAN间路由：若目的地在另一个VLAN，三层交换机直接进行路由转发。
跨网络路由：若目的地在互联网，数据包被逐级转发给运营商的路由器，经过BGP/OSPF等协议穿越互联网。
到达目标网络：最终进入目标网络，通过二层交换或VLAN内路由送达目标服务器。
终极总结表
| 技术领域 | 核心组件 | 寻址依据 | 工作层次 | 核心功能 |
|---|---|---|---|---|
| 局域网交换 | 交换机、VLAN | MAC地址、VLAN ID | 数据链路层 | 逻辑隔离、本地高效转发 |
| 网络间路由 | 路由器、路由表 | IP地址 | 网络层 | 路径选择、跨网络通信 |
一句话记住第六章：
TCP/IP网络通信是分层负责的：在本地，由VLAN和中继技术负责逻辑组织和隔离；跨网络时，由IP路由技能基于路由表负责寻路和接力。两者协同工作，共同构成了从桌面到全球互联网的完整数据通路。
