MIPI_CSI22_Xilinx IP - 实践

MIPI CSI-2 Tx Subsystem

参考Xilinx官方文档PG260

概述

a）该系统包含三个子系统，分别是：AXI-Crossbar(控制)+MIPI-CSI2-Tx-Controller(数据处理)+MIPI-DPHY(物理层传输)

1）MIPI-DPHY的工作流程如下：
①利用PPI接口接收来自MIPI CSI2 Tx Controller的并行数据，并将其转换为串行信号输出至外部MIPI接收器；
②通过AXI CrossBar接收AXI4-Lite接口的配置指令，支持动态调整传输参数（如通道数量和传输速率等）。
2）MIPI CSI-2 TX Controller主要功能包括：
①接收来自原生视频接口或AXI4-Stream接口的像素数据；
②按照MIPI CSI-2协议规范对数据进行封装处理：添加帧/行的起始/结束同步包、完成像素到字节的转换；
③生成校验信息：包头错误校正码ECC、载荷校验码CRC，生成多项式为$x^{16}+x^{12}+x^5+x^0$；
④通过AXI交叉开关接收AXI4-Lite接口的配置指令，协助动态调整：信息封装参数、传输参数（如虚拟通道、数据类型等）。

3）AXI-Crossbar负责对AXI4-Lite接口的控制请求进行地址路由，将寄存器的读写指令分发至对应的子核心（如MIPI CSI-2发送控制器、MIPI D-PHY），从而搭建对不同子模块的配置与控制信号交互。

b）CSI-2 Tx Subsystem的延迟由两部分组成：
1）CSI-2发送控制器延迟：指从AXIS接口的tlast信号有效到PPI接口tx_requesths信号上升沿的时间间隔；
2）PHY延迟：指从PPI接口tx_requesths信号上升沿有效到串行线路上检测到HS-REQ（即LP-01状态）的时间间隔。

端口描述(7系列)

a）DPHY Interface Shared Logic in the Core：将子系统关键时钟管理模块（MMCM/PLL）和基础辅助功能逻辑集成到MIPI CSI-2 TX子系统的核心内部，而非置于子系统外部或用户自定义逻辑中。此种核心集成方式使子系统直接管理相关模块，并通过PPI接口输出适配外部电路的关键信号，从而简化用户设计。
①txclkesc_out（PPI输出）：D-PHY在低功耗模式（LP模式：数据包间低功耗；ULPS模式：超低功耗）下，经过逃逸时钟传输控制信号（如ULPS进入/退出指令）。此信号是保障MIPI低功耗特性的基础时钟源。
②oserdes_clk_out（PPI输出）：输出OSERDES专用时钟，用于连接外部OSERDES芯片的时钟引脚。时钟频率 = line_rate/2。
③txbyteclkhs（PPI输出）：输出D-PHY TX的字节时钟，作为D-PHY并行内容的字节级同步时钟。时钟频率 = line_rate/8.0。
④system_rst_out（PPI输出）：输出高电平有效的系统复位信号，供外部数据源或控制器启用。
⑤mmcm_lock_out（PPI 输出）：输出MMCM的锁定指示信号，用于告知外部电路子系统时钟已稳定。
⑥mipi_phy_if（PPI 输出）：输出D-PHY串行接口信号。

b）AXI4-Stream Input Interface
①s_axis_aclk（System输入）：为AXI4-Stream数据传输提供时序基准，必须与AXI4-Lite接口的时钟同源同频（确保控制指令与数据传输时序同步）。
②s_axis_aresetn（System输入）：复位时长需至少保持40个dphy_clk_200M周期。
③s_axis_tready（S_AXIS输出）：当信号为高电平时表示子系统内部的Line Buffer有空闲空间，可接收外部输入的s_axis_tdata。
④s_axis_tvalid（S_AXIS输入）：若该信号为高且对应每行第一个像素，需同步使能 s_axis_tdest（虚拟通道标识）、s_axis_tuser[47:32]（行号）、s_axis_tuser[63:48]（包长度） 等边带信号，确保子系统获取完整的帧/行配置信息。
⑤s_axis_tlast（S_AXIS输入）：仅在每行最终一个像素传输时置为高电平，其他时刻为低。子系统检测到该信号后，会自动封装Line End包，并更新内部行计数（与Line Count寄存器安装的行数比对，用于判断帧是否结束）。
⑥s_axis_tdest（S_AXIS输入）：虚拟通道标识VCID，用于区分不同的数据流。
⑦s_axis_tuser（S_AXIS输入）

c）Native Video Interface
①vid_vsync、vid_hsync：系统在vid_vsync上升沿捕获帧号，搭建帧同步；在vid_hsync上升沿采集行号和长包长度，确保行数据对齐。
②vid_enable
③vid_pxl：端口宽度 = 字节对齐(C_CSI_MAX_BPC×3×像素模式)。其中C_CSI_MAX_BPC表示单分量最大位数、像素模式可选1/2/4像素/beat，该参数由像素类型（如RAW12、RGB565）和像素模式共同决定。
④vid_di：标识像素数据格式，是子系统封装CSI-2数据包头部的关键参数。示例：RAW8=0x2A、RAW12=0x2C、YUV422 10-Bit=0x20。
⑤vid_linenum、vid_framenum：在vid_hsync/vid_vsync的上升沿采样，仅当接收端需要同步时部署，子系统仅作透传处理。
⑥vid_wc：当前行对应的CSI-2长包字节数，是子系统封装CSI-2长包的必需参数。在vid_hsync的上升沿 采样，确保包长度与当前行数据量匹配。

d）中断信号
该信号实质上是子系统的状态告警通道，不负责数据传输，仅凭借电平变化来向外部系统发出子系统需关注的提示。具体的异常类型或状态细节，需要通过AXI4-Lite接口读取相关寄存器来确认。这一设计是子系统故障诊断和运行状态监控的关键机制。

像素编码

a）s_axis_tdata/vid_pxl端口宽度=（单分量最大位数参数C_CSI_MAX_BPC×3×像素模式）的字节对齐结果。

b）

1）采用单像素模式（1像素/时钟周期），单像素分量的最大位宽为14位，对应端口总宽度为48位（[47:0]）。该宽度计算方式为：14位×3通道×1像素=42位，经字节对齐后扩展至48位。
2）需明确定义各类像素分量在48位端口（s_axis_tdata/vid_pxl）中的位段分配。

c）

d）

e）

f）

g）

寄存器空间

a）地址映射划分为以下两个区域：MIPI CSI-2 TX Controller core、MIPI D-PHY core。每个IP核心分配有4KB的地址空间，子系统总地址空间为8KB。

b）MIPI CSI-2 TX Controller core寄存器
1）Core Configuration Register
① 该寄存器用于配置控制器的所有核心功能（包括启停控制、低功耗模式设置和复位操作），同时提供控制器的关键就绪状态反馈。这是软件与控制器进行交互的首要操作寄存器。
②需满足32位字对齐（仅支持完整32位信息读写，不支持字节/半字访问），不支持WSTRB写选通，写入时需传输完整32位数据。
③控制器启动的流程： 读取Controller Ready，确认其为1，控制器硬件就绪→写入Core Enable为1，启用控制器→若需低功耗，空闲状态下写入ULPS Mode为1，传输状态下写入ULPS Mode为0。
④修改关键安装的流程：若需调整依赖控制器状态的参数，需先将Core Enable置0，禁用控制器，修改完成后再置1重新启用。控制器启用时，部分配置参数不可修改。
⑤当检测到异常时的流程：读取中断状态寄存器确认异常原因→写入Soft Reset为1，清空中断状态→确认Interrupt信号低电平，完成复位。
⑥软复位仅清空中断状态寄存器的所有置位状态，使Interrupt信号恢复低电平，不涉及控制器的FIFO、资料封装逻辑、D-PHY联动逻辑，无破坏性、无业务中断，复位过程中，控制器可正常接收和处理数据，仅中断状态标记被清空，不会导致数据丢失或传输暂停。
⑦硬复位范围包括：控制器内部的Line Buffer、通用短包FIFO、所有部署寄存器（含核心配置寄存器、协议配置寄存器）、数据封装逻辑、中断系统（含全局中断使能寄存器），甚至会联动MIPI D-PHY的物理层逻辑复位。复位期间，控制器停止所有数据接收与传输。所有配备参数恢复默认值，需重新配置后才能恢复工作。

2）Protocol Configuration Register
，所有部署修改必须在控制器禁用状态下进行，启用后部分参数将被锁定不可更改。就是①该寄存器用于配置MIPI CSI-2发送控制器的核心协议参数，主导包含三类关键功能：数据传输格式控制、通道数量配置和短包生成使能。必须注意的
②只读位段：像素模式、最大通道数是IP定制时根据硬件需求（如传输带宽、FPGA资源）确定的底层约束，软件仅能读取确认，避免因修改导致硬件不兼容。
③可读写位段：活动通道数允许软件根据实际带宽需求调整（如低带宽场景用1条通道，高带宽场景用4条），无需重新定制IP。行短包生成使能提供自动/手动短包管理两种模式（复杂传输场景可禁用自动生成采用手动控制，简单场景则启用自动生成功能）。

3）Global Interrupt Enable Register
①MIPI CSI-2 TX Controller core中断系统的开关，用于统一控制子系统是否允许向外输出中断请求。
②它与中断使能寄存器（0x28，选通特定事件）、中断状态寄存器（0x24，捕获事件状态）构成三级中断管理逻辑。只有当全局中断使能+ 对应事件使能+ 事件发生三者同时满足时，才会触发Interrupt信号，避免单一事件误触发中断。
③系统初始化/调试阶段：可屏蔽所有中断，避免调试过程中无关中断干扰核心安装。
④系统正常运行阶段：将Bit0置1，配合0x28寄存器选通关键事件（如数据欠载、通道错误），确保异常时能及时触发中断处理。
⑤故障排查阶段：若需临时关闭中断（如处理高优先级任务），无需逐一修改0x28的事件使能位，仅需将0x20 Bit0置0，操作更高效。

4）Interrupt Status Register
①清除状态时需向目标Bit写1（写0无效果）。

5）Interrupt Enable Register

6）Generic Short Packet Entry Register
①MIPI CSI-2协议中，行起始 / 结束、帧起始 / 结束等短包由控制器自动生成，但自定义控制指令（如设备唤醒、模式切换）、测试信号等非标准短包无法自动生成。该寄存器是软件手动发送这类短包的唯一入口，填补了自动短包生成的功能空白。
②该寄存器不直接发送短包，仅将配置信息写入通用短包FIFO。FIFO的存在允许软件一次性配备多个短包，控制器按FIFO顺序逐个发送，避免软件频繁写入寄存器。

7）Line Count Register for Virtual Channel - 0/1/2/3
①用于显式设置VC0/1/2/3传输一帧数据所需的总行数，控制器会根据该数值判断何时生成帧结束短包。
②必含行为图像有效数据行（如3840行像素信息）、嵌入非图像数据行（如元数据行）。可选行为空包行（无材料时填充）、水平消隐行（HBlank）。若VC0一帧含1080行有效图像信息+2行嵌入数据+1行空包行，总行数配置为1083。

8）Generic Short Packet Status Register

c）MIPI D-PHY寄存器

部署方法

a）Shared Logic
1）共享逻辑并非子系统的数据处理核心，而是为MIPI D-PHY物理层传输提供基础保障的辅助模块，核心包含：
①时钟管理模块：如MMCM、PLL，用于根据子系统调整的D-PHY 线速率，生成多组精准时钟信号（如txbyteclkhs、oserdes_clk），并确保时钟信号的低抖动（≤0.5ps峰峰值）与相位对齐（如txbyteclkhs与oserdes_clk呈90°相位差），避免串行传输误码；
②基础辅助模块：如BUFG、复位同步电路，BUFG用于优化时钟信号的扇出能力，防止多模块时钟延迟不均；复位同步电路则确保子系统全模块（控制器、FIFO、D-PHY）复位时序同步，避免局部复位导致的逻辑混乱。
2）Shared Logic in the Core：将上述时钟管理、基础辅助模块集成到MIPI CSI-2 TX子系统的核心内部。子系统自主完成时钟生成、复位状态管理，对外仅输出成品信号（如PPI接口的txbyteclkhs输出、mmcm_lock_out输出），用户无需在外部设计时钟或复位逻辑，仅需连接子系统输出的信号即可。
3）Shared Logic in Example Design：将时钟管理、基础辅助模块部署在子系统外部的示例设计中。子系统自身不具备时钟生成或复位管理能力，需从示例设计中输入关键信号（如PPI接口的txbyteclkhs_in输入、system_rst_in输入），用户需根据实际需求调整设计的MMCM/PLL 参数（如时钟频率、相位），自定义时钟与复位逻辑。
4）

5）

b）时钟/复位
1）txbyteclkhs（D-PHY高速字节时钟）：为D-PHY高速数据传输提供基准时钟，频率计算公式为，txbyteclkhs频率=D-PHY线速率/8（如线速率为2.5Gbps时，txbyteclkhs频率为312.5MHz）。该时钟需通过共享逻辑中的MMCM/PLL生成，且抖动值需≤0.5ps（峰峰值），避免高速串行传输产生误码。
2）oserdes_clk（串行器时钟）：仅用于7系列 FPGA（无原生MIPI IOB），为外部OSERDES提供驱动时钟，计算公式为，oserdes_clk频率=D-PHY线速率/2（如线速率2.5Gbps时，频率为1.25GHz）。需与txbyteclkhs保持固定相位差（通常为90°），确保串化数据时序对齐。
3）dphy_clk_200M（D-PHY控制时钟）：为D-PHY物理层的控制逻辑（如ULPS模式切换、复位时序管理）供应固定200MHz时钟，由系统时钟源直接提供，无需动态调整。复位信号的最小保持时长40个周期需基于该时钟计算。
4）txclkesc（D-PHY逃逸时钟）：用于D-PHY超低功耗（ULPS）模式下的低速通信，频率固定为20MHz，需与外部D-PHY芯片的逃逸时钟同步。该时钟可由共享逻辑中的时钟模块生成，或从外部直接输入。
5）AXI接口时钟（s_axi_aclk/s_axis_aclk）：s_axi_aclk（AXI4-Lite控制接口时钟）与 s_axis_aclk（AXI4-Stream信息接口时钟）需同源同频，频率范围帮助100MHz~200MHz；时钟稳定性直接影响控制指令传输与像素数据接收的正确性，不允许跨时钟域交互。

c）软件启动流程
1）配置寄存器并启用core
①无论何时启用core（例如复位后或禁用core后），均需先读取core配置寄存器，确保控制器就绪位已置1，表示硬件就绪；
②借助寄存器编程配置所需参数（如活动通道数、像素模式等）；
③启用core，并在输入接口上发送视频流；
④在整个流程中，需通过两种方式监控状态：要么持续轮询寄存器，要么等待外部中断，并读取中断状态寄存器，以获取上报的错误或状态信息。

2）禁用与重新启用core
①通过core配置寄存器禁用；
②等待，直至core配置寄存器中的控制器就绪位置1；
③重新启用core，将core使能位置1。

3）超低功耗模式ULPS进入与退出：
①使PHY通道进入ULPS模式：向core设置寄存器ULPS模式位写入1；
②对应的PPI接口信号（txrequestesc、txulpsesc）会发送至PHY，触发PHY进入ULPS状态；
③当PHY通道已进入ULPS状态（ulpsactivenot置低）后，中断状态寄存器会更新对应的状态信息；
④退出ULPS模式：向core配置寄存器ULPS 模式位写入0；
⑤对应的PPI接口信号（txulpsexit）会发送至PHY，触发PHY退出ULPS状态；
⑥在ulpsactivenot信号置高后的1毫秒内，PPI接口会置低txrequestesc信号。ULPS退出的状态会通过中断状态寄存器上报；
⑦等待1微秒后，清除中断状态寄存器中与ULPS相关的状态位。若在1微秒内尝试清除该状态位，会导致IP始终显示处于ULPS状态。

模型仿真

a）使用MIPI CSI-2 Tx Subsystem官方例程，使用Vivado仿真。例程使用PTG IP生成测试图案，经过MIPI TX IP输出后，使用MIPI RX IP接收，实现MIPI数据回环校验。

MIPI DPHY

参考Xilinx官方文档PG202

概述和特性

a）

b）符合MIPI联盟D-PHY规范标准（版本2.0）：
1）高速模式下支持同步传输，比特率为80-3200Mb/s（具体取决于设备系列及速率等级）；
2）TX配置支持1个时钟通道和最多4个数据通道；
3）RX配置支持1个时钟通道和最多8个数据通道；
4）低功耗模式下支持异步传输，比特率为10Mb/s；
5）时钟通道拥护超低功耗模式和高速模式；
6）数据通道帮助超低功耗模式、高速模式和逃逸模式；

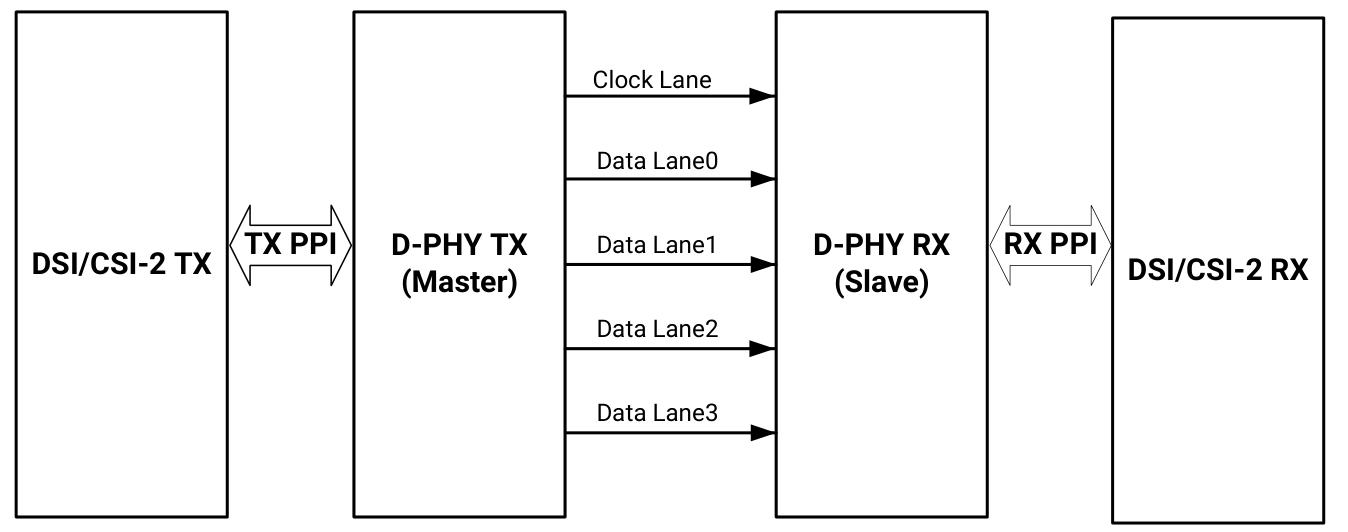

7）提供PPI接口(PHY-Protocol Interface)，用于连接CSI-2和DSI应用；
8）可选配AXI4-Lite接口，用于寄存器访问。

c）不拥护的特性
1）链路反转（Link turnaround，即反向数据通信）；
2）低功耗竞争检测；
3）8B9B编码；
4）动态线速率变更。

d）在HS模式下，低摆幅差分信号（low-swing differential signal）协助80 Mb/s至3200 Mb/s的数据传输速率；在LP模式下，所有线路均作为单端线路（single-ended line）工作，可支持10 Mb/s的异步数据通信。

MIPI D-PHY TX（Master）Core结构

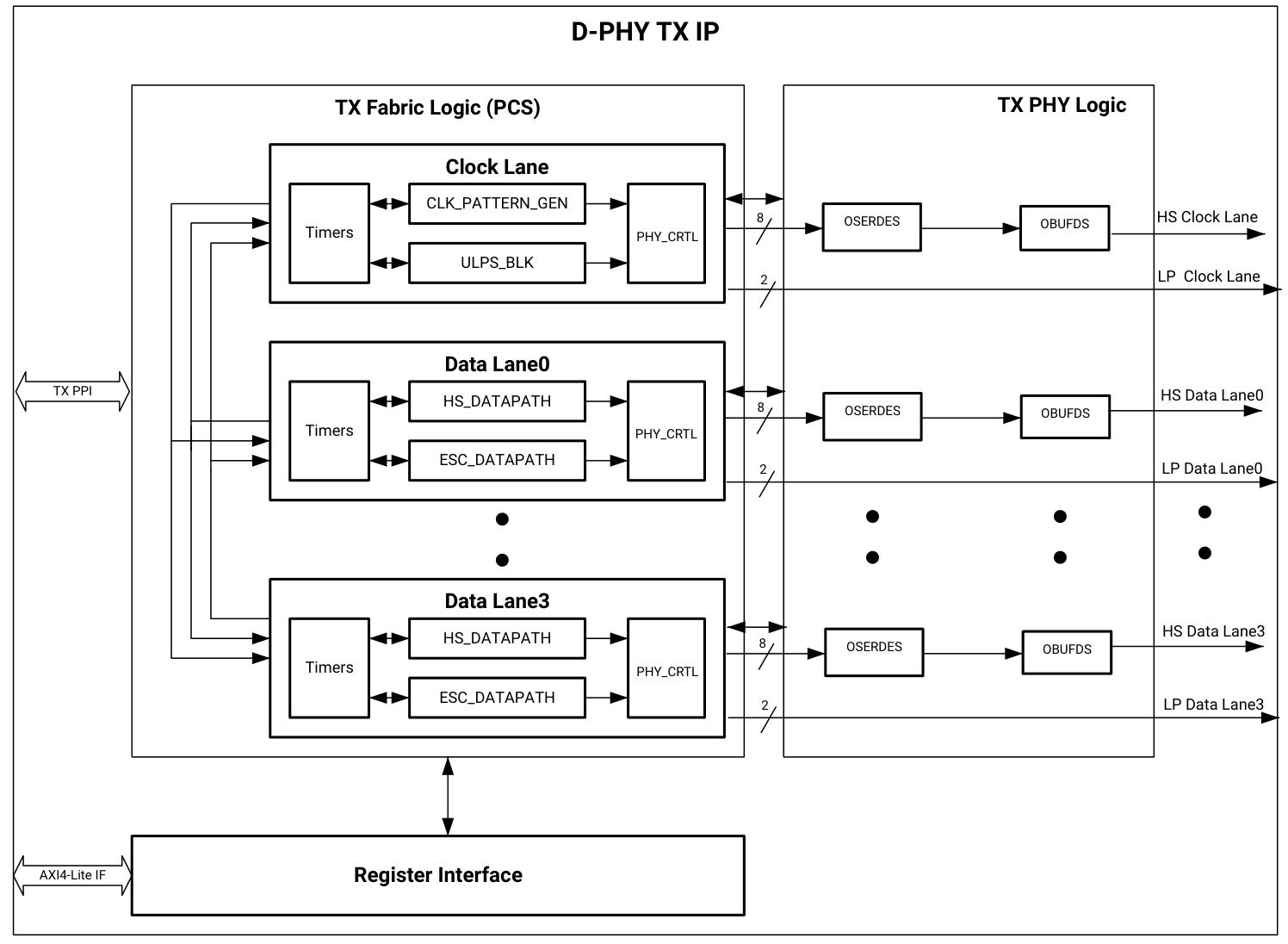

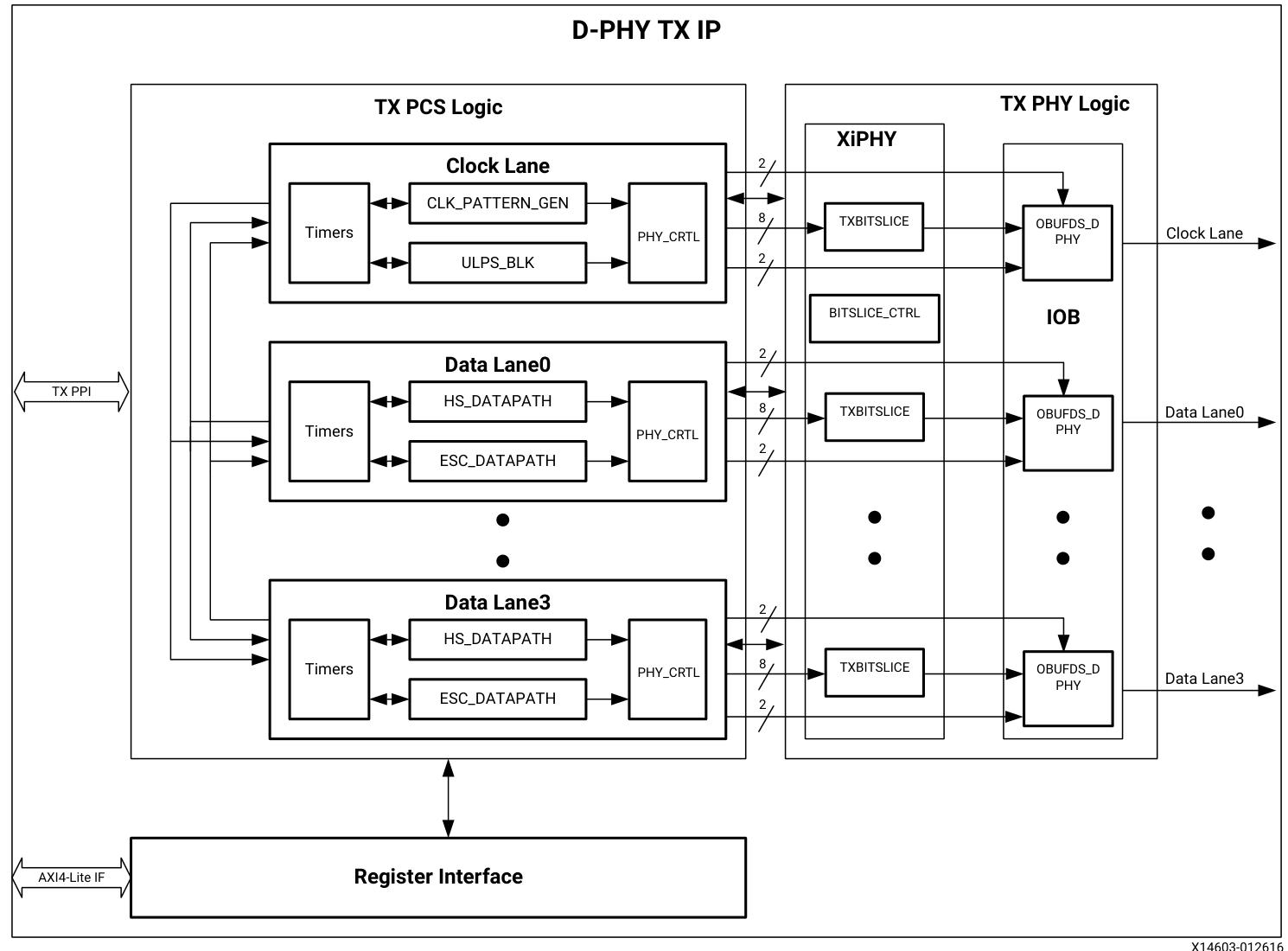

a）TX分为三个主要模块：
1）TX PCS Logic（物理编码子层逻辑）：给予PPI接口、生成PHY通道运行控制信号、实现entry sequences生成、管理低功耗与高速模式切换、执行通道初始化；
2）TX PHY Logic（物理层逻辑）：在native mode下集成位切片控制模块BITSLICE_CONTROL、发送位切片模块TX_BITSLICE，并包含兼容D-PHY的I/O模块；该模块负责串行化处理，且实现了PHY的时钟功能；
3）Register Interface（寄存器接口）：可选的AXI4-Lite寄存器接口，用于控制必需的协议定时器与寄存器。

b）

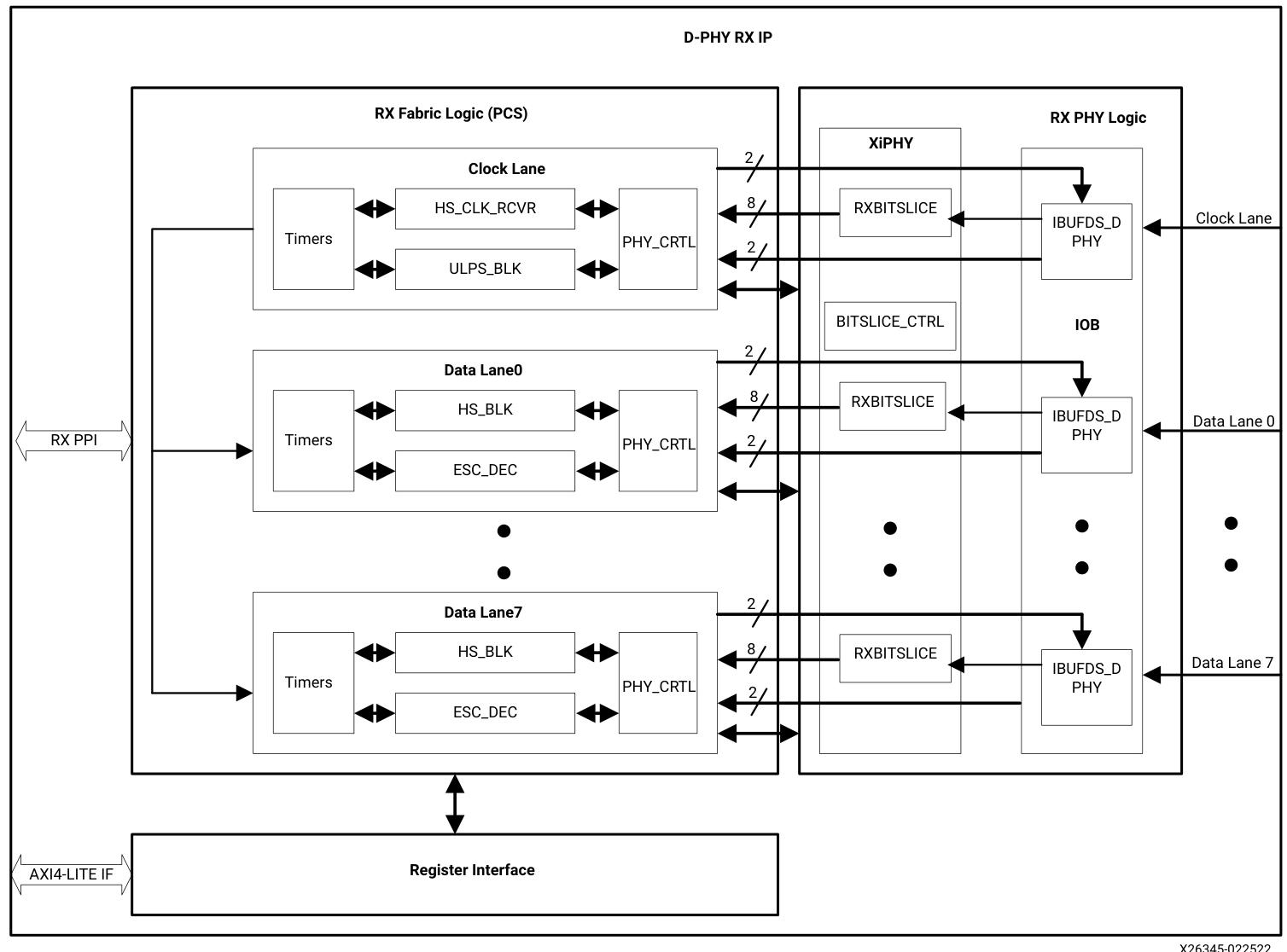

MIPI D-PHY RX（Slave）Core结构

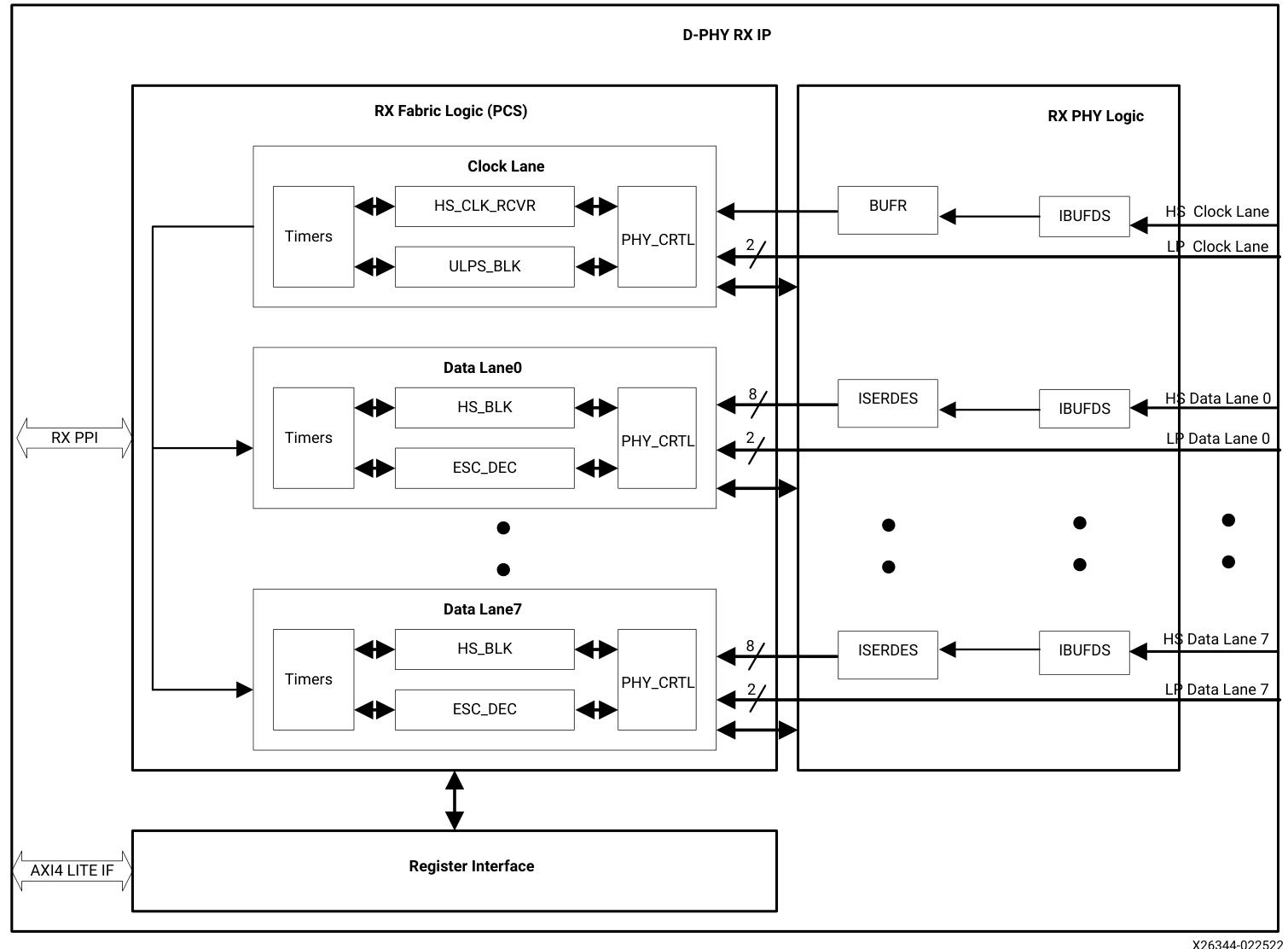

a）RX分为三个主要模块：
1）RX Fabric Logic (物理编码子层)：与PHY层对接，传输符合PPI规范的事务（如高速模式事务、逃逸模式下的低功耗数据传输LPDT数据包）；同时负责通道初始化、传输起始（SoT，start-of-transmission）检测，以及逃逸模式下的时钟恢复（clock recovery）；
2）RX PHY Logic (物理层逻辑)：在高速模式下执行时钟恢复与解串行化；在native mode下集成位切片控制模块BITSLICE_CONTROL、接收位切片模块RX_BITSLICE，并具备兼容D-PHY的I/O模块；
3）Register Interface（寄存器接口）：可选的AXI4-Lite寄存器接口，用于控制必需的协议定时器与寄存器。

b）

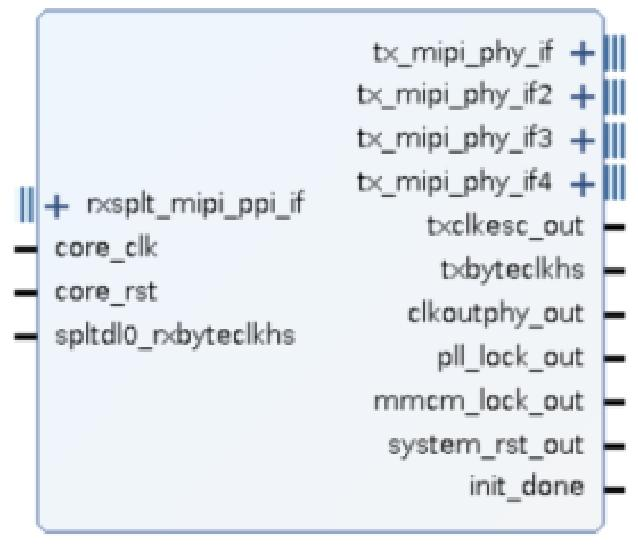

MIPI D-PHY Splitter Bridge模式

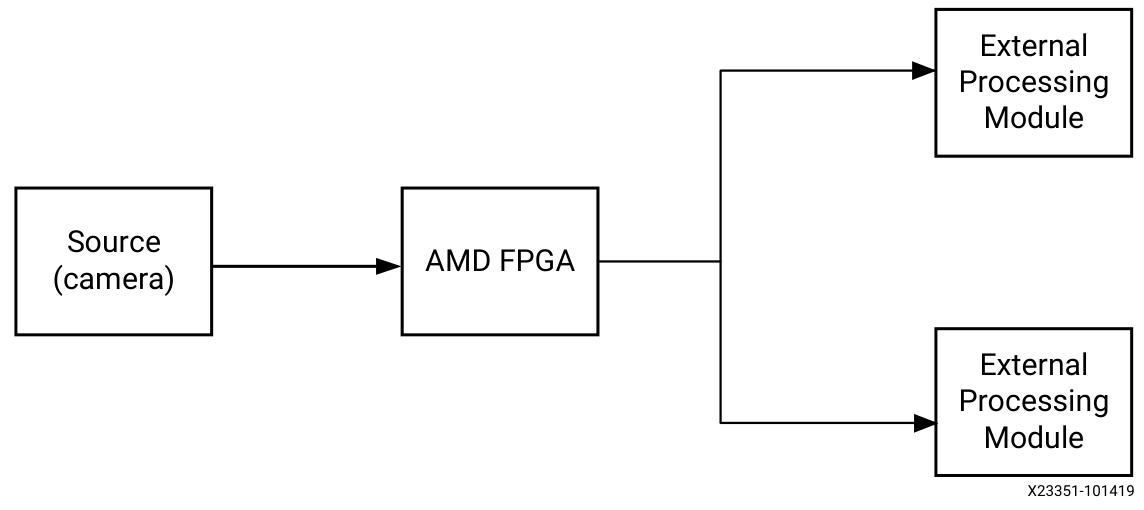

a）启用该模式后，可将接收到的PPI接收端RX输入数据，作为TX素材复制到多个D-PHY TX接口。最多可选择4个TX接口。适用于同一相机数据需由多个外部处理模块处理的场景。在此类场景中，AMD FPGA从外部数据源（如相机）接收MIPI流，并在多个输出MIPI流接口上复制该数据流，以供外部模块进一步处理。

性能和资源

a）最高频率：取决于所支持的线速率以及设备的速率等级。

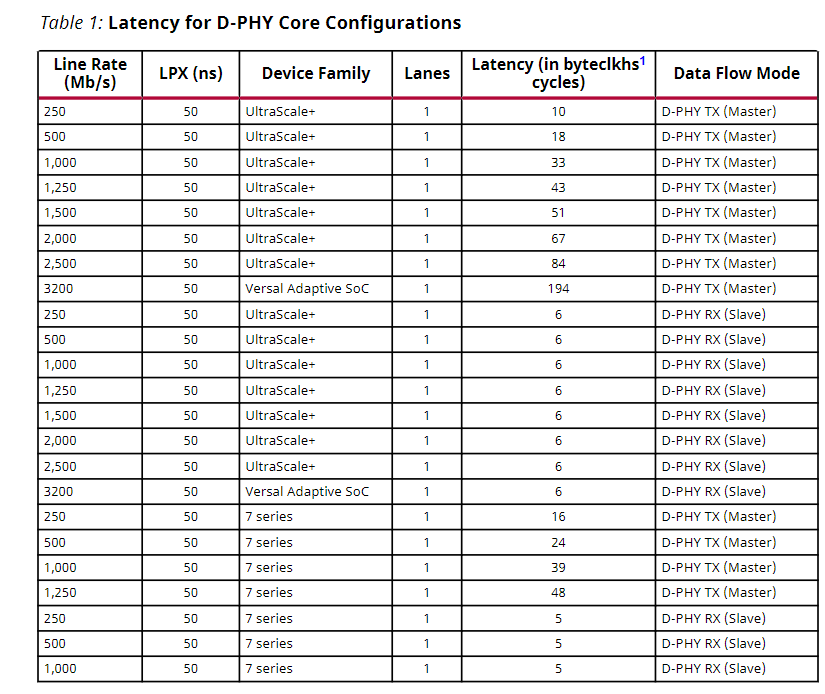

b）延迟
1）MIPI D-PHY发送端的延迟：从数据通道的请求高速传输信号（requesths）断言开始，到高速传输就绪信号（readyhs）断言结束，这段时间即为TX核心延迟。
2）MIPI D-PHY接收端的延迟：从串行线路上出现传输起始（SoT，start-of-transmission）开始，到PPI上的高速接收活跃信号（activehs）断言结束，这段时间即为RX核心延迟。

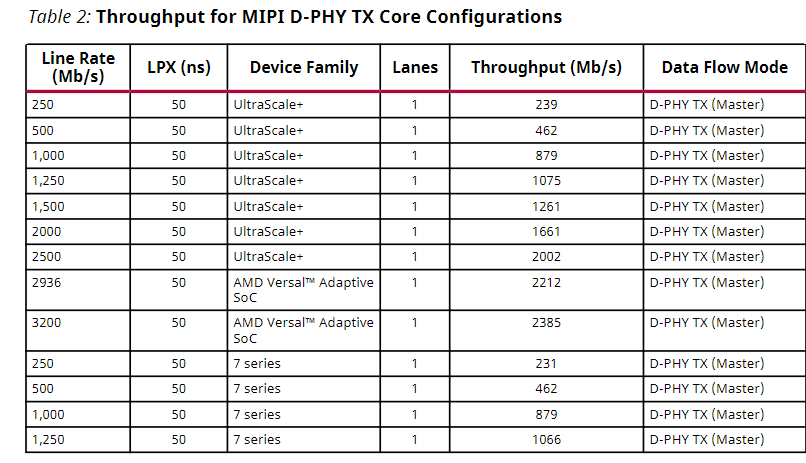

c）吞吐量
1）MIPI D-PHY TX的吞吐量会随线速率、数据通道数量、时钟通道模式（连续模式或非连续模式）以及D-PHY协议参数的不同而变化。
2）吞吐量的测量方式如下：以PPI上传输的640×480分辨率图像作为帧数据，从时钟通道的请求高速传输信号（txrequesths）断言开始，到该信号解除断言（deassertion，即信号置低）结束，统计这段时间内传输的总字节数，进而计算吞吐量。在该测量中，数据通道txrequesths 与txreadyhs同时断言被视为一次1字节传输。

端口定义

a）PPI通用控制信号
1）

信号	方向	时钟域	描述
cl_ stopstate、dl_stopstate	输出	异步	通道处于Stop状态。该高有效信号表示通道模块（发送端TX / 接收端RX）当前处于Stop状态；同时，上层协议可通过该信号间接判断PHY线路电平是否处于LP-11状态（Stop状态对应电平）。注意：此信号与PPI接口的所有时钟均异步，无时钟同步关系。
cl_enable、dl_enable	输入	异步	通道模块使能。该高高效信号强制通道模块退出shutdown状态；当使能为低电平时，所有线路驱动器、接收器、终端匹配器及竞争检测器均关闭，且所有其他PPI输入被忽略、所有PPI输出驱动至默认非活跃状态。说明：使能为电平敏感（非边沿触发），不依赖任何时钟信号，仅由电平状态控制。
cl_ulpsactivenot、dl_ulpsactivenot	输出	异步	超低功耗ULP状态指示（低有效）。该信号被断言（置低）时，表示通道进入ULP状态：ULP状态启动时，此信号与rxulpsesc（数据通道）或 rxclkulpsnot（时钟通道）同步被断言；ULP状态退出时，此信号置高（恢复非活跃），表示已检测到Mark-1状态；后续经过 MIPI 标准规定的Twakeup时长后，rxulpsesc（数据通道）或 rxclkulpsnot（时钟通道）信号随之解除断言。对接收端而言，此状态即通道进入超低功耗模式。
2）MIPI DPHY的状态
①
模式	状态	作用
–	–	:–
LP模式(控制或低功耗场景)	LP-00	状态过渡间隔态（如进入HS/Escape模式前的中间状态）、争用检测基准。
LP模式(控制或低功耗场景)	LP-01	HS模式进入的前置触发态（启动HS传输的第一步切换）。
LP模式(控制或低功耗场景)	LP-10	Escape模式进入触发态、ULPS状态触发态。
LP模式(控制或低功耗场景)	LP-11	Stop状态：HS模式、Escape模式、ULPS的进入必须从LP-11发起，退出后也必须回归LP-11。
HS模式(高速数据传输场景)	HS-0/1	数据0/1
特殊低功耗状态	ULPS（Ultra-Low Power State）	极致省电态：PHY关闭大部分电路，仅保留唤醒检测。

②数据通道状态跳转
i）启动HS模式（高速数据传输）：LP-11（Stop） → LP-01 → LP-00 → SoT（传输起始信号） → HS-0/HS-1（数据传输阶段）
ii）终止HS模式（高速传输结束）：HS-0/HS-1（数据结束） → EoT（传输终止信号） → LP-11（Stop）
iii）进入Escape模式：LP-11（Stop） → LP-10 → LP-00 → LP-01 → LP-00 → 进入Entry Code
注：Escape模式采用Spaced-One-Hot编码实现自同步时钟，无需Clock Lane参与，适用于低速控制场景。
iv）退出Escape模式：当前模式（如LPDT/ULPS） → LP-10 → LP-11（Stop）
v）双向传输切换流程：LP-11 → LP-10 → LP-00 → LP-10 → LP-00（等待ACK）→ 接收端响应：LP-00 → LP-10 → LP-11
③时钟通道状态跳转
i）启动HS模式（时钟同步）：LP-11（Stop） → LP-01（保持Tlpx时长） → LP-00（保持Tclk-prepare时长）→ HS-0（保持Tclk-zero时长） → HS时钟（差分信号，与数据通道同步）
注：Clock Lane需比Data Lane提前Tclk-pre时间进入HS模式，确保数据通道启动时时钟已稳定。
ii）终止HS模式：HS时钟 → HS-0（保持Tclk-trail时长） → LP-11（Stop）
注：需等待Data Lane完全退出HS模式（返回LP-11）后，延迟Tclk-post时长再关闭时钟通道，避免时钟中断。
iii）进入ULPS模式（超低功耗状态）：LP-11（Stop） → LP-10 → LP-00
注：ULPS模式下仅维持唤醒检测电路，需通过LP-10（Mark-1状态）触发唤醒。
iv）退出ULPS模式：ULPS状态 → LP-10（保持≥1ms） → LP-11（Stop） → 进入HS模式/待机状态

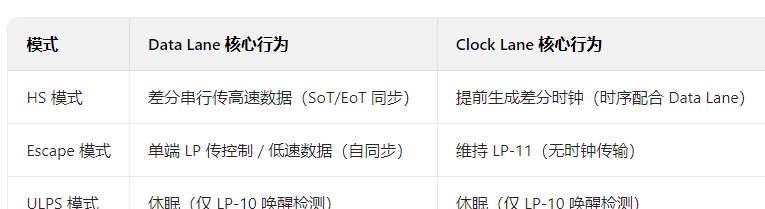

④

i）只有HS模式需要Data Lane+Clock Lane协同工作，Escape/ULPS模式下Clock Lane均闲置或休眠；
ii）所有模式的起点/终点均为LP-11（Control Mode），不可跨模式直接跳转。

b）DPHY时钟通道_高速模式
1）

信号	方向	时钟域	描述
cl_txrequesths	输入	txbyteclkhs	高有效信号，当上层协议要求发送高速数据时，置高该信号，触发TX PHY启动时钟通道的HS模式初始化；数据传输结束后，置低该信号，触发时钟通道退出HS模式，回归LP-11。
cl_txclkactivehs	输出	高有效信号，用于异常场景（如数据传输错误、超时），无需等待cl_txrequesths置低，置高该信号可直接中断 HS 模式，让时钟通道迅速切换回 LP-11，避免错误时钟持续输出影响内容接收端。
