Python数据分析——Matplotlib数据可视化基础（二）

思维导图：

图形的绘制

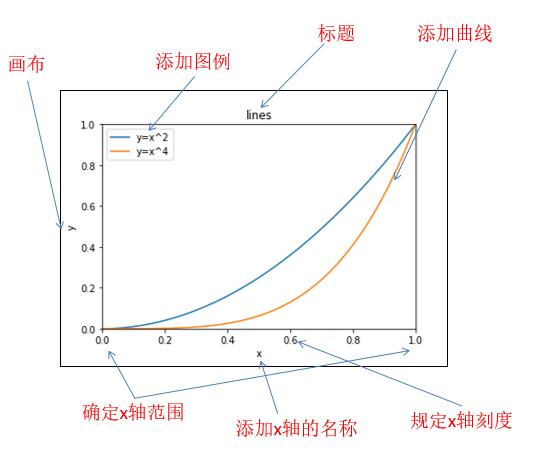

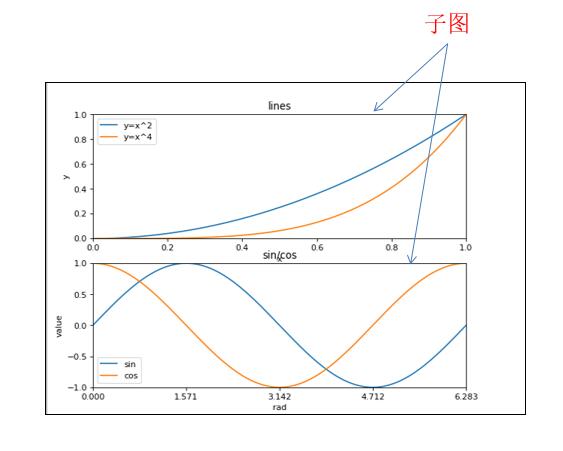

认识要绘制的图形

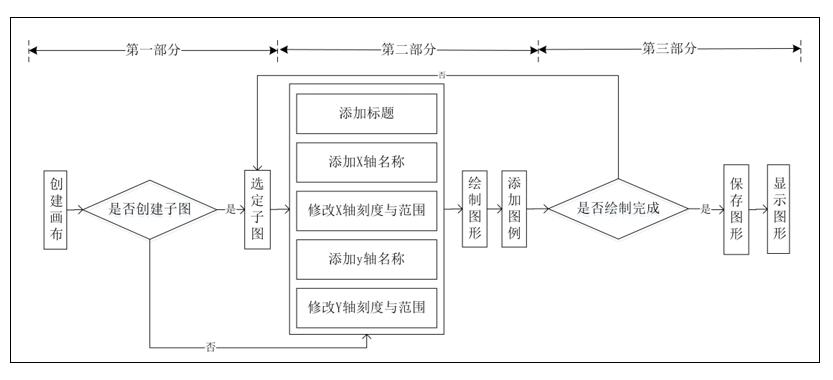

基本绘图流程

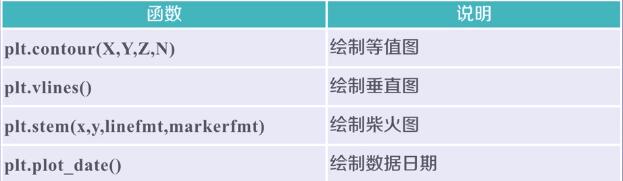

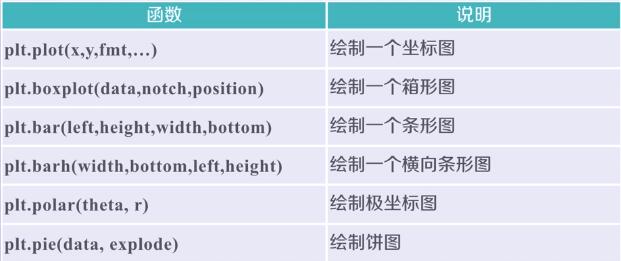

pyplot基础图表函数

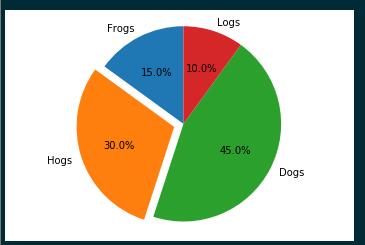

pyplot饼图的绘制

pie函数

    matplotlib.pyplot.pie(x, explode=None, labels=None,
                          colors=None, autopct=None, pctdistance=0.6,
                          shadow=False, labeldistance=1.1, startangle=None,
                          radius=None, … )

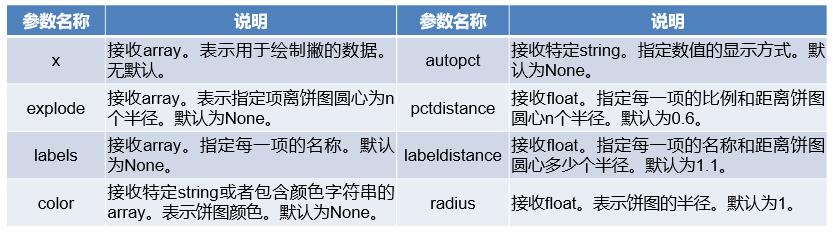

• 常用参数及说明如下表所示： 例：

    import matplotlib.pyplot as plt

    labels = 'Frogs','Hogs','Dogs','Logs'
    sizes = [15,30,45,10]
    explode = (0,0.1,0,0)

    plt.pie(sizes,explode=explode,labels=labels,autopct='%1.1f%%',
            shadow=False,startangle=90)
    plt.axis('equal')   #x，y方向尺寸相同
    plt.show()

pyplot直方图的绘制

bar函数

    matplotlib.pyplot.bar（left，height，width = 0.8，
    bottom = None，hold = None，data = None，** kwargs ）

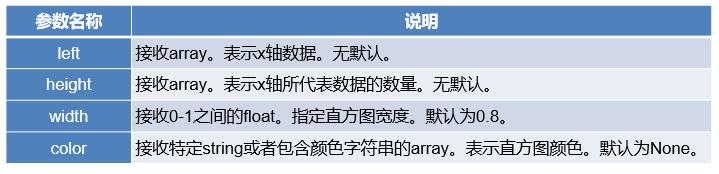

• 常用参数及说明如下表所示： 例：

    import numpy as np
    import matplotlib.pyplot as plt
    plt.rcParams['font.sans-serif'] = 'SimHei'## 设置中文显示
    plt.rcParams['axes.unicode_minus'] = False
    data = np.load('国民经济核算季度数据.npz')
    name = data['columns']## 提取其中的columns数组，视为数据的标签
    values = data['values']## 提取其中的values数组，数据的存在位置
    label = ['第一产业','第二产业','第三产业']## 刻度标签
    plt.figure(figsize=(6,5))## 设置画布
    plt.bar(range(3),values[-1,3:6],width = 0.5,color='red')## 绘制散点图
    plt.xlabel('产业')## 添加横轴标签
    plt.ylabel('生产总值（亿元）')## 添加y轴名称
    plt.xticks(range(3),label)

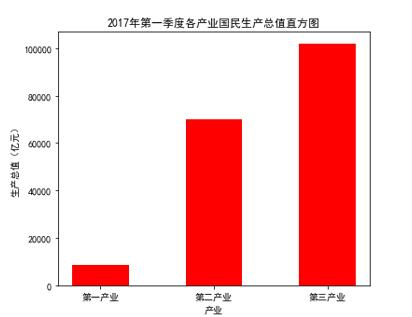

    plt.title('2017年第一季度各产业国民生产总值直方图')## 添加图表标题
    plt.show()

pyplot极坐标图的绘制

例：

    import numpy as np
    import matplotlib.pyplot as plt

    N = 10
    theta = np.linspace(0.0,2*np.pi,N,endpoint=False)
    radii = 10 * np.random.rand(N)
    width = np.pi / 2 * np.random.rand(N)

    ax = plt.subplot(111,projection='polar')
    bars = ax.bar(theta,radii,width=width,bottom=0.0)  ##left,height,width

    for r,bar in zip(radii,bars):
        bar.set_facecolor(plt.cm.viridis(r / 10.))
        bar.set_alpha(0.5)

    plt.show()

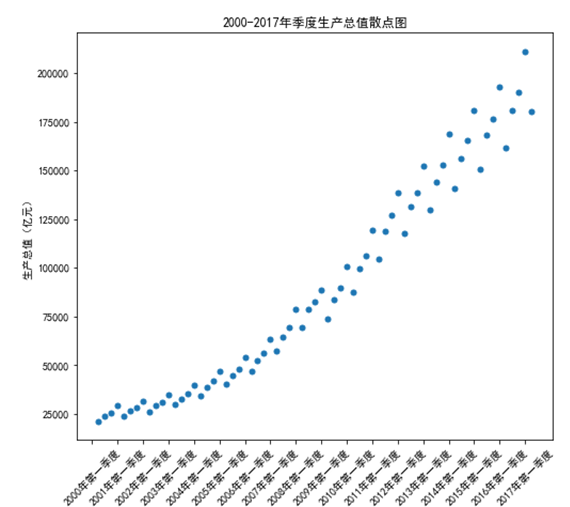

pyplot散点图的绘制

scatter函数

    matplotlib.pyplot.scatter(x, y, s=None, c=None, marker=None, alpha=None, **kwargs)

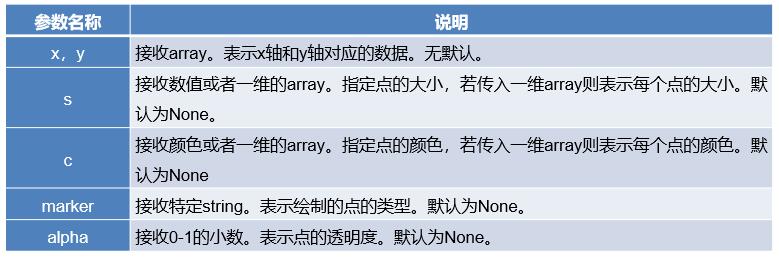

• 常用参数及说明如下表所示： 例：

    import numpy as np
    import matplotlib.pyplot as plt
    plt.rcParams['font.sans-serif'] = 'SimHei' ## 设置中文显示
    plt.rcParams['axes.unicode_minus'] = False
    data = np.load('国民经济核算季度数据.npz')
    name = data['columns'] ## 提取其中的columns数组，视为数据的标签
    values = data['values']## 提取其中的values数组，数据的存在位置
    plt.figure(figsize=(8,7))## 设置画布
    plt.scatter(values[:,0],values[:,2], marker='o')## 绘制散点图
    plt.xlabel('年份')## 添加横轴标签
    plt.ylabel('生产总值（亿元）')## 添加y轴名称
    plt.xticks(range(0,70,4),values[range(0,70,4),1],rotation=45)
    plt.title('2000-2017年季度生产总值散点图')
    plt.savefig(‘2000-2017年季度生产总值散点图.png')
    plt.show()

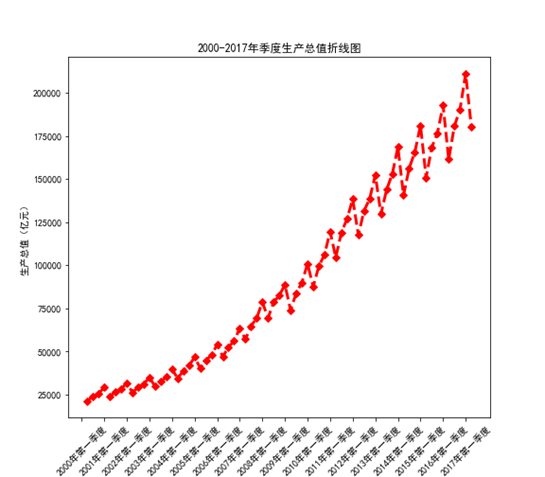

pyplot折线图的绘制

plot函数

    matplotlib.pyplot.plot(*args, **kwargs)

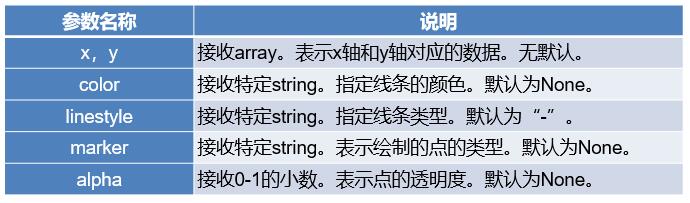

• plot函数在官方文档的语法中只要求填入不定长参数，实际可以填入的主要参数主要如下：

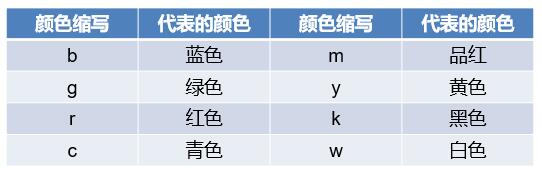

• color参数的8种常用颜色的缩写： 例：

    plt.figure(figsize=(8,7))## 设置画布
    ## 绘制折线图
    plt.plot(values[:,0],values[:,2],color = 'r',linestyle = '--')
    plt.xlabel('年份')## 添加横轴标签
    plt.ylabel('生产总值（亿元）')## 添加y轴名称
    plt.xticks(range(0,70,4),values[range(0,70,4),1],rotation=45)
    plt.title('2000-2017年季度生产总值折线图')## 添加图表标题
    plt.savefig('tmp/2000-2017年季度生产总值折线图.png')
    plt.show()

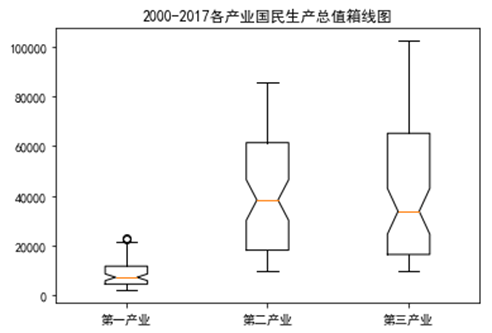

pyplot箱线图的绘制

boxplot函数

    matplotlib.pyplot.boxplot(x, notch=None, sym=None,
                              vert=None, whis=None, positions=None,
                              widths=None, patch_artist=None,meanline=None,
                              labels=None, … )

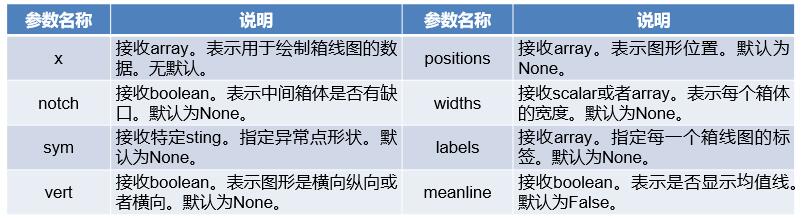

• 常用参数及说明如下表所示： 例：

    import numpy as np
    import matplotlib.pyplot as plt
    plt.rcParams['font.sans-serif'] = 'SimHei'## 设置中文显示
    plt.rcParams['axes.unicode_minus'] = False
    data = np.load('国民经济核算季度数据.npz')
    name = data['columns']## 提取其中的columns数组，视为数据的标签
    values = data['values']## 提取其中的values数组，数据的存在位置
    label= ['第一产业','第二产业','第三产业']## 定义标签
    gdp = (list(values[:,3]),list(values[:,4]),list(values[:,5]))
    plt.figure(figsize=(6,4))
    plt.boxplot(gdp,notch=True,labels = label, meanline=True)
    plt.title('2000-2017各产业国民生产总值箱线图')
    plt.savefig('tmp/2000-2017各产业国民生产总值箱线图.png')
    plt.show()
