实验二

一、实验题目 ：需求分析
二、实验目的
1、掌握StarUML软件的安装；
2、掌握利用StarUML工具分析、设计、绘制用例图；
3、掌握利用StarUML工具分析、设计、绘制类图；
4、掌握利用StarUML工具分析、设计、绘制状态图；
5、掌握利用StarUML工具分析、设计、绘制顺序图。
6、掌握利用StarUML工具分析、设计、绘制活动图。
三、实验内容
根据教材P137、P191页实验指导，利用StarUML工具创建“小型网上书店”的用例模型、类图、状态图、顺序图、活动图。
四、实验要求
1、实验前认真阅读教材P137页、P191实验指导；
2、绘制小型网上书店顶层用例图；
3、绘制用户登录模块类图；
4、绘制用户登录模块状态图；
5、绘制“登录注册”模块的顺序图；
6、绘制“登录注册”模块的活动图；

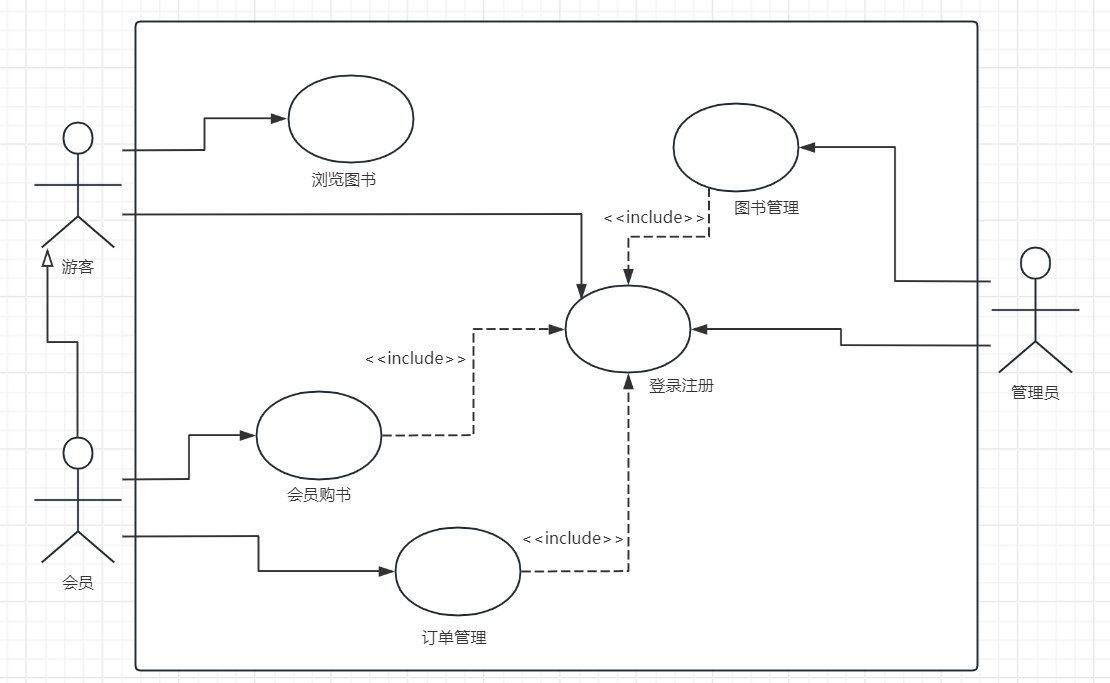

五、绘制用例图

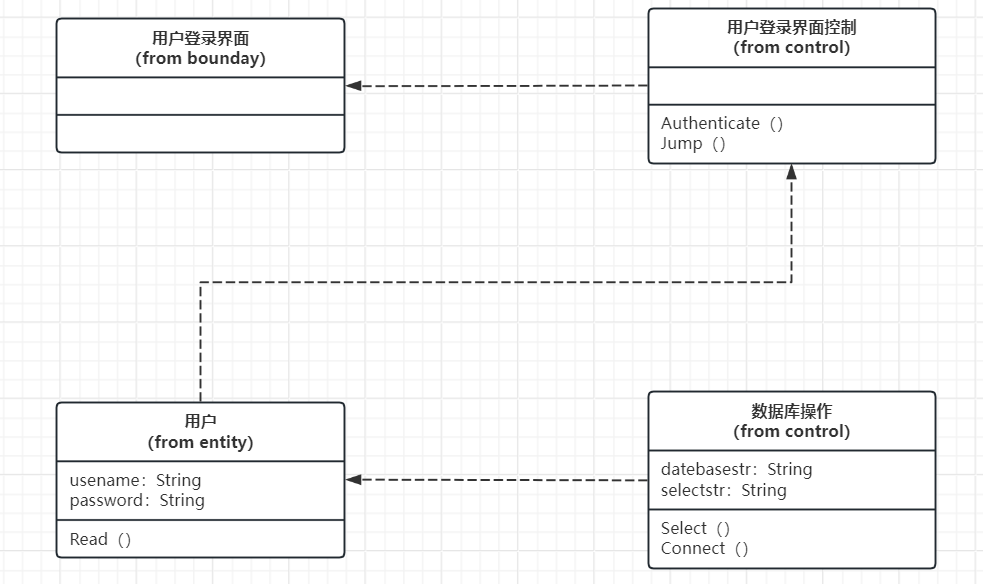

六、绘制类图

七、绘制状态图

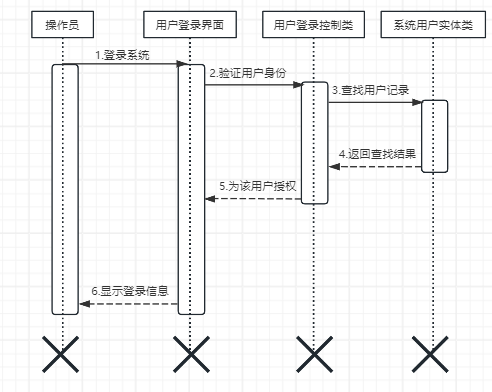

八、绘制顺序图

九、绘制活动图

十、实验中遇到的问题及解决方法
问题一：绘制UML图时，工具不熟悉。
解决方法：多次试错后现能熟练使用工具。
问题二：在StarUML中找不到绘制用例图的工具。
解决方法：查阅StarUML的官方教程或在线帮助文档，找到用例图绘制工具的位置和使用方法。
问题三：在StarUML中绘制类图时，不知道如何设置类的属性。
解决方法：选中类图中的类，在属性栏中添加属性，并设置属性的名称、类型和可见性等属性信息。
